P315-大肚轴零件的数控车削加工工艺及编程[含UG三维图]长165 下载积分：150　资料编号： P315

作品包括:

Word版说明书1份，共26页，约11000字

仿真文件一份

CAD版本图纸，共3张

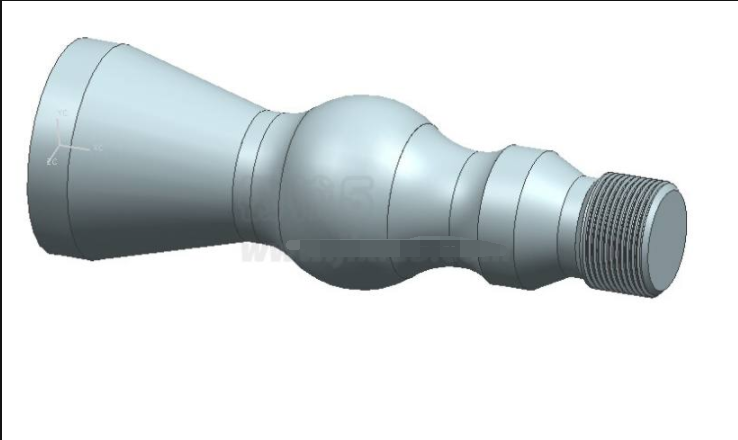

UG三维图一份

摘 要

本文主要介绍了大肚轴零件的数控车削加工工艺及其程序编写，开篇首先介绍了数控技术在机械加工中的应用，紧接着对大肚轴的零件图纸进行分析；分析完图纸之后，对其加工工艺进行分析，内容包括定位基准、装夹方式、工艺路线、机床及刀具的选择、切削参数的确定等等；然后编写数控加工程序，在编写程序之前首先确定其编程原点，并计算出各基点坐标，介绍对刀方法；最后对所编写的加工程序在仿真软件上进行验证，并加工出仿真零件，确认程序准确无误后，输入机床进行实际加工。在加工首件时程序应采用单段运行方式，避免程序输入错误而导致零件报废，甚至导致机床的损坏以及人身安全事故的发生。

关键词：工艺分析  加工方案  切削用量  数控编程  仿真加工

目 录

摘 要 I

1.前言 1

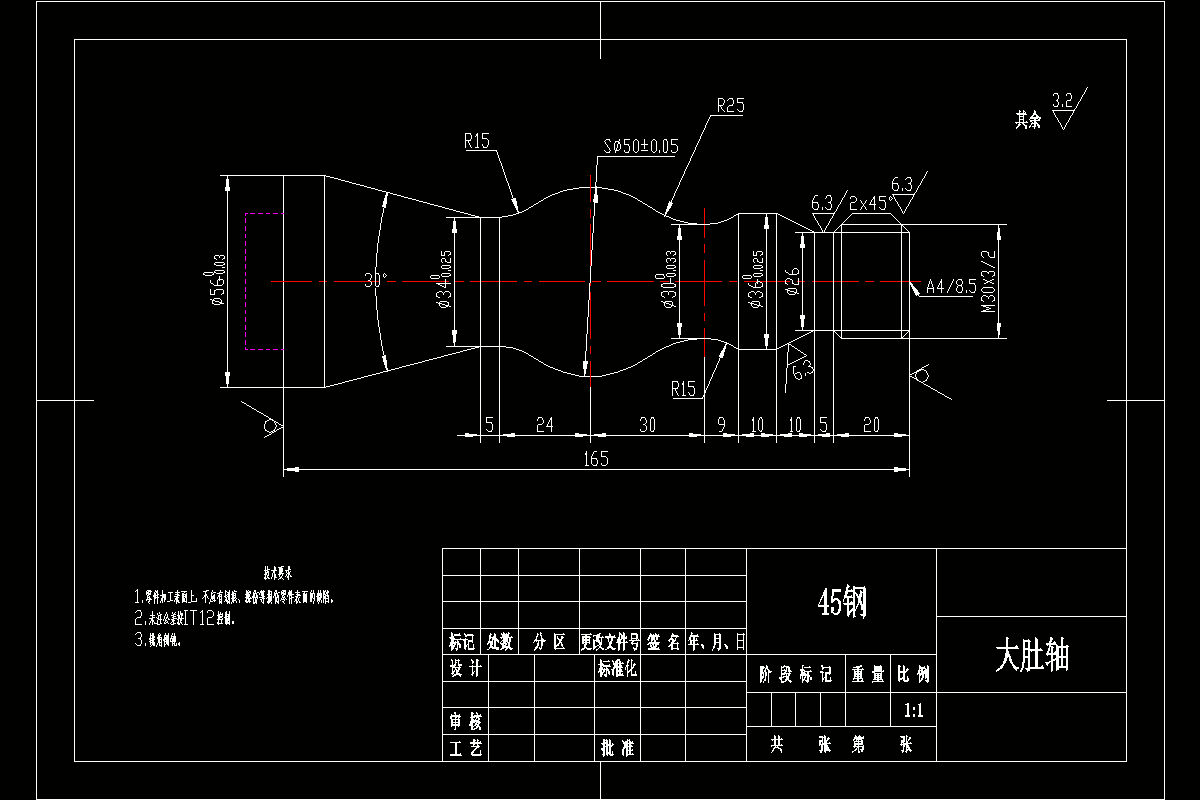

2.零件图的分析 2

2.1 零件的结构特点 2

2.2 零件的结构工艺性分析 2

2.3 零件的技术要求分析 2

3.零件的工艺分析 3

3.1 定位基准的选择 3

3.2 装夹方式的选择 3

3.3 工艺路线的确定 3

3.3.1表面加工方法的选择 3

3.3.2加工顺序的安排 4

3.3.3加工方案的确定 4

3.4 设备及其工艺装备的选择 5

3.4.1机床的选择 5

3.4.2刀具的选择 6

3.5 切削用量的选择 6

3.5.1主轴转速的确定 6

3.5.2进给速度的确定 8

3.5.3背吃刀量的确定 8

4.数控编程 8

4.1 编程方法的选择 8

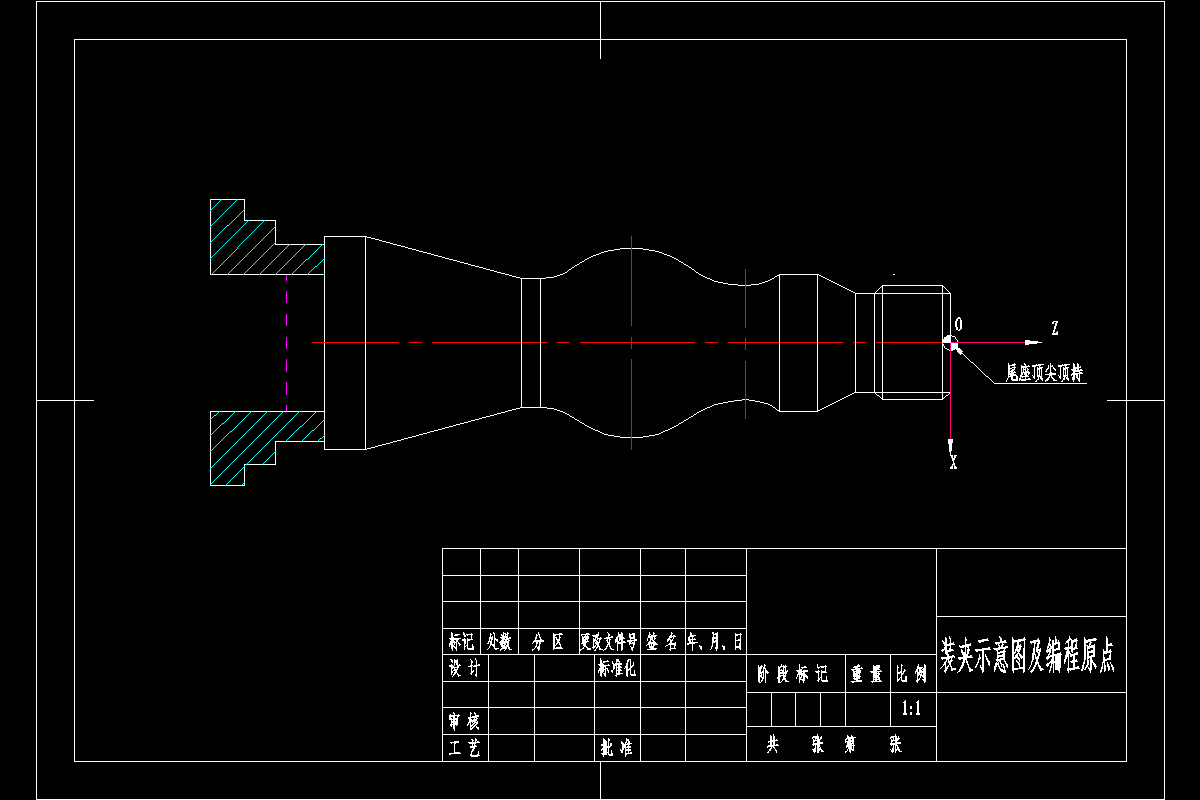

4.2 工件的安装及编程原点的确定 9

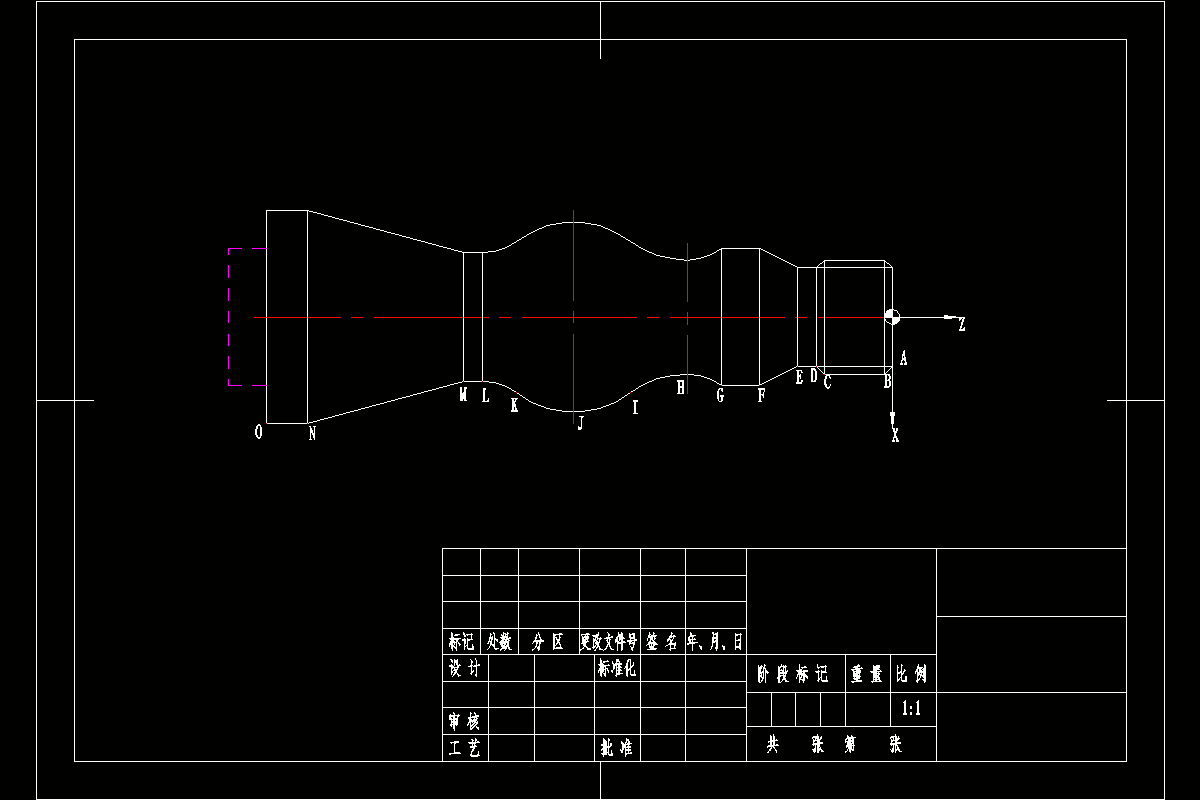

4.3 编程数值的计算 9

4.4 走刀路线的确定 11

4.5 对刀 11

4.6 程序编写 11

4.6.1编程代码解析 12

4.6.2加工程序清单 13

5 仿真加工 14

5.1 程序的导入 15

5.2 设置工件 15

5.3 设置刀具 15

5.4 对刀及刀补输入 16

5.5 仿真加工 16

5.5 刀补修改 17

设计小结 18

致 谢 19

参考文献 20

附件Ⅰ 数控加工工序卡 21

附件Ⅱ 数控刀具明细表 22
