JJ2066-基于Mastercam的双曲线曲面数控加工工艺设计编程及仿真-五件套[含UG三维图] 下载积分：200　资料编号： JJ2066

作品包括:

Word版说明书1份，共51页，约8900字

工艺卡10张

工艺过程卡1张

数控刀具卡1张

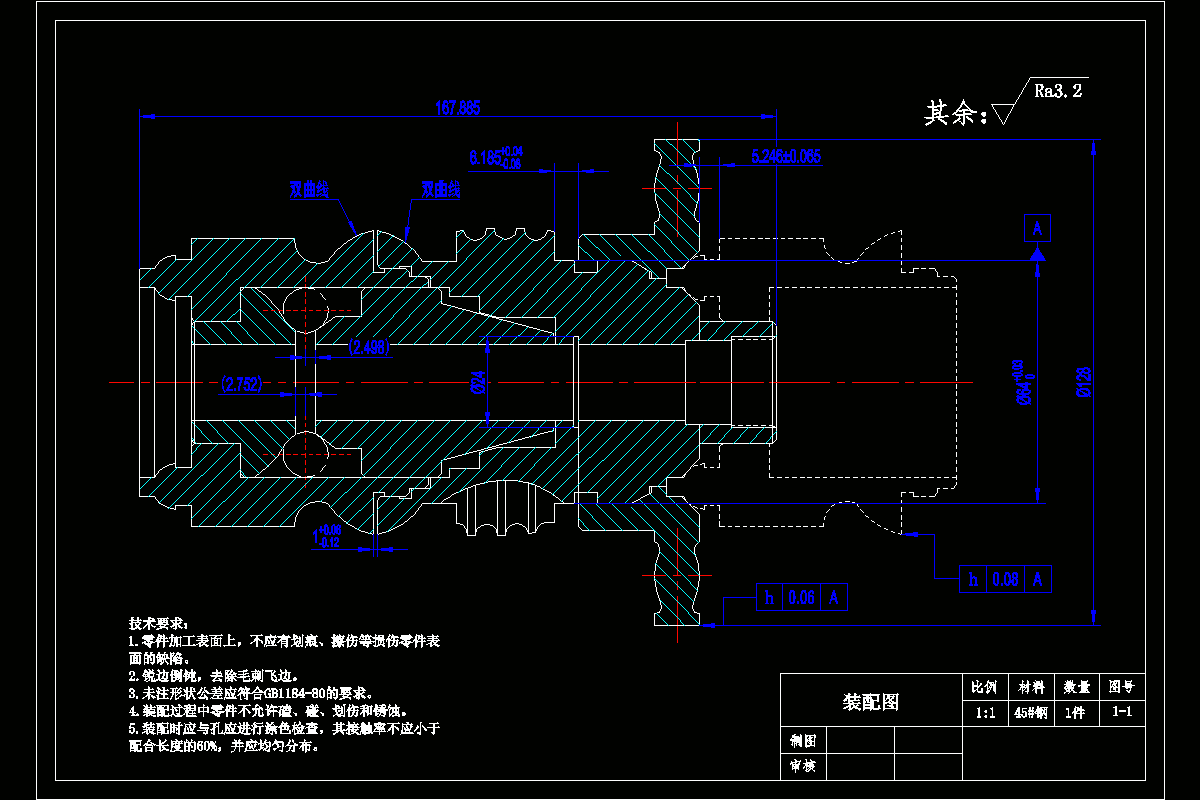

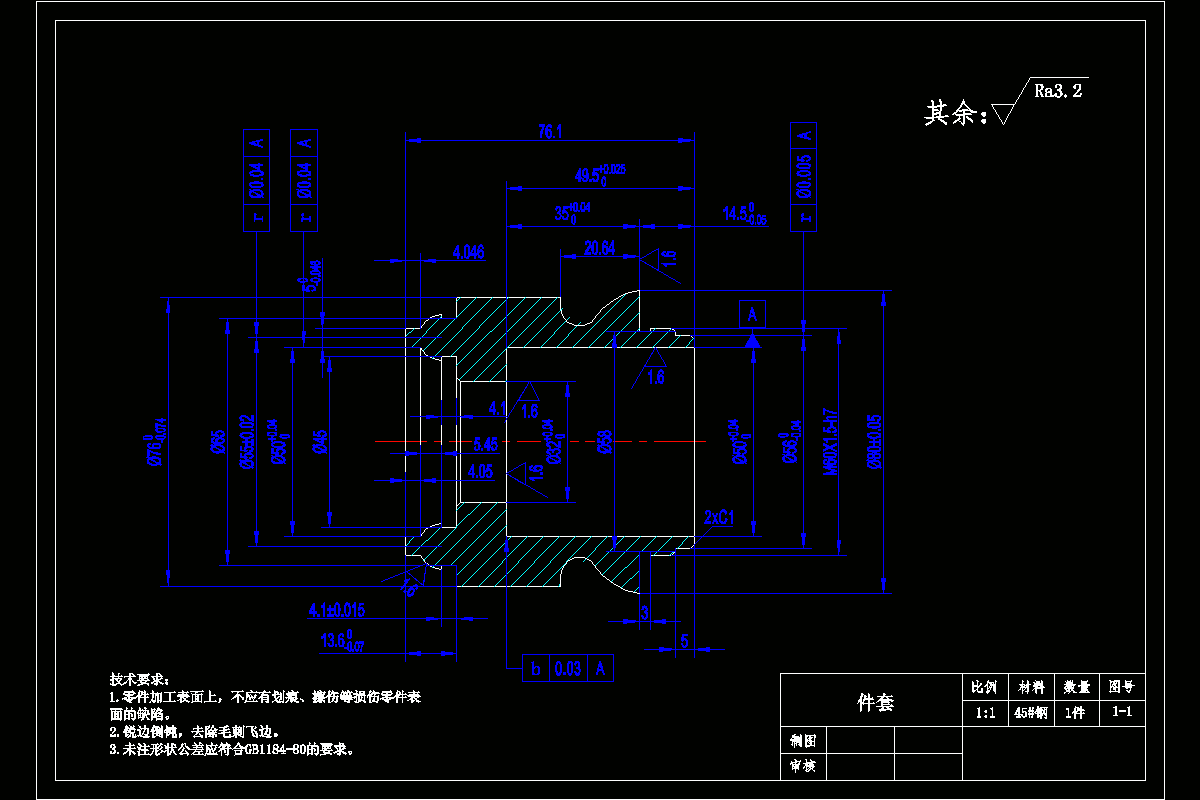

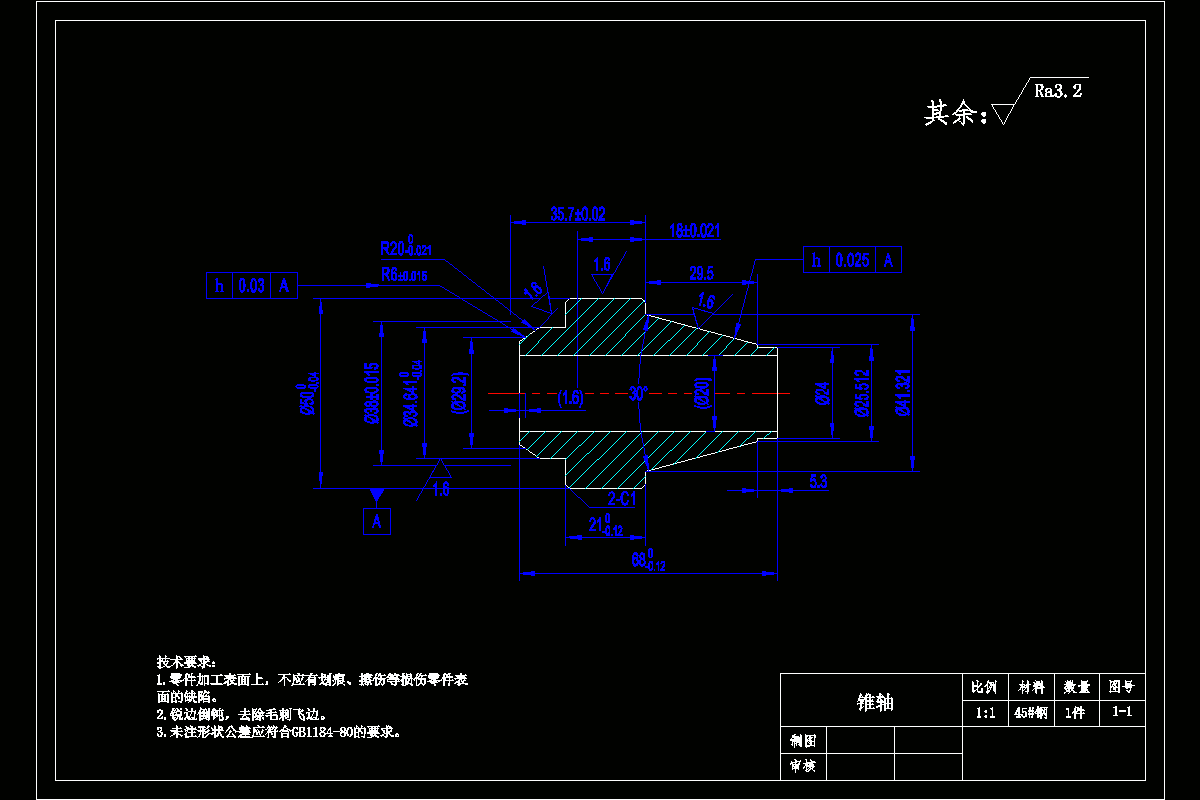

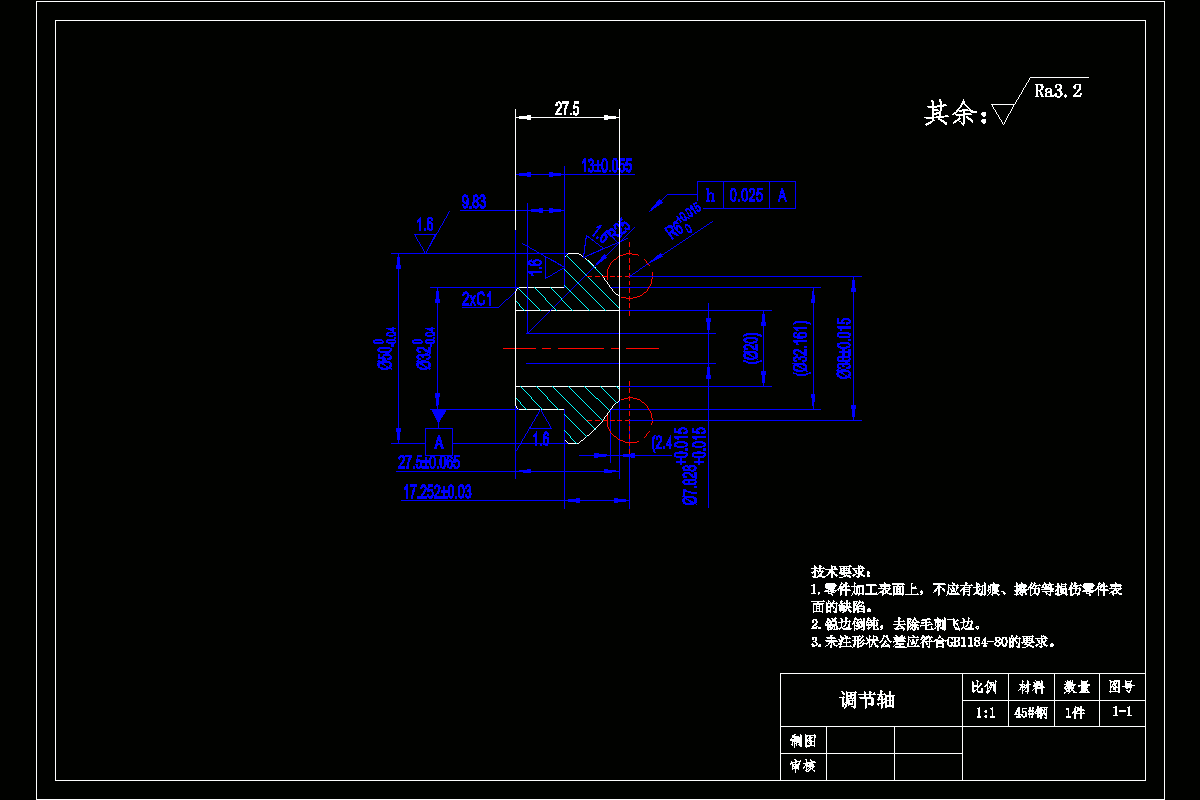

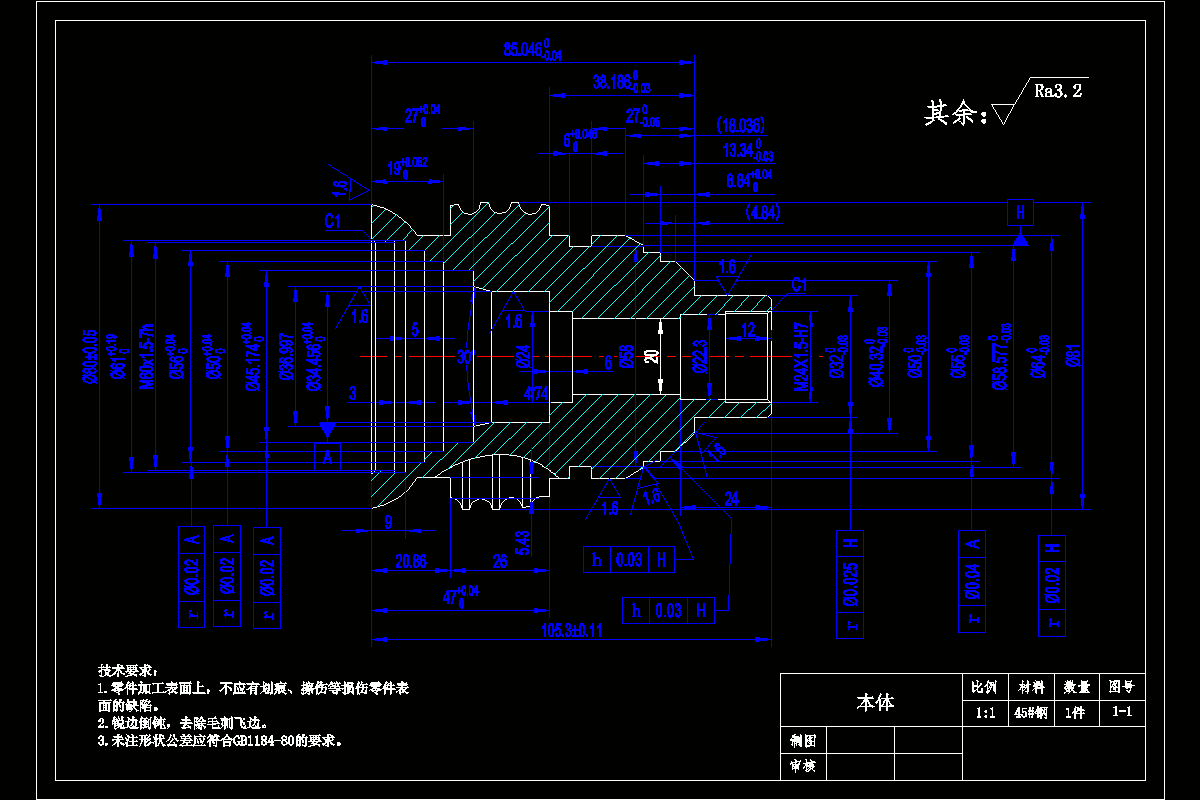

CAD版本图纸，共6张

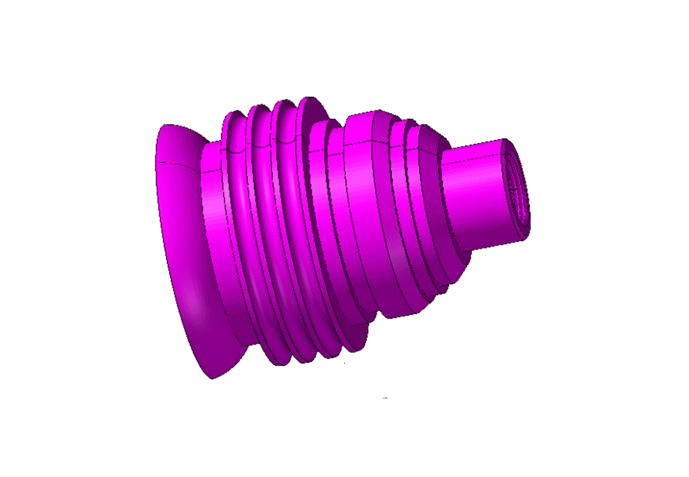

UG三维图一份

MacterCAM三维一份

加工仿真视频1份

摘要

在零件的数控加工过程中，零件的数控加工工艺分析和工艺设计至关重要。无论是手工编程还是自动编程，在加工前都要对所加工零件进行工艺分析，制定加工方案，选择加工设备、夹具、刀具、量具、确定切削用量、安排加工顺序、制定走刀路线等。在编程过程中，还要对一些工艺问题（如工件的装夹、对刀、换刀、刀具补偿等）做相应处理。如果在加工零件之前不做这一系列的准备工作，很难加工出符合标准的零件，因此程序编制中的工艺分析和工艺设计是一项十分重要的工作。

本文根据该零件的图纸及技术要求，对该零件进行了详细的数控加工工艺分析，根据分析的结果，确定了该零件的加工方法、装夹方式、定位基准、使用刀具、加工顺序安排、工步划分，走刀路线和切削用量等，并编制了零件的数控加工工艺卡片、数控加工工序卡片和刀具卡片，最后，采用手工编程编制了该零件的数控加工程序。

关键词：数控加工；轴类配合件；加工工序；加工程序
