JJ2097-螺纹特型轴的数控加工工艺及斯沃编程仿真[含UG三维图] 下载积分：150　资料编号： JJ2097

作品包括:

Word版说明书1份，共23页，约6500字

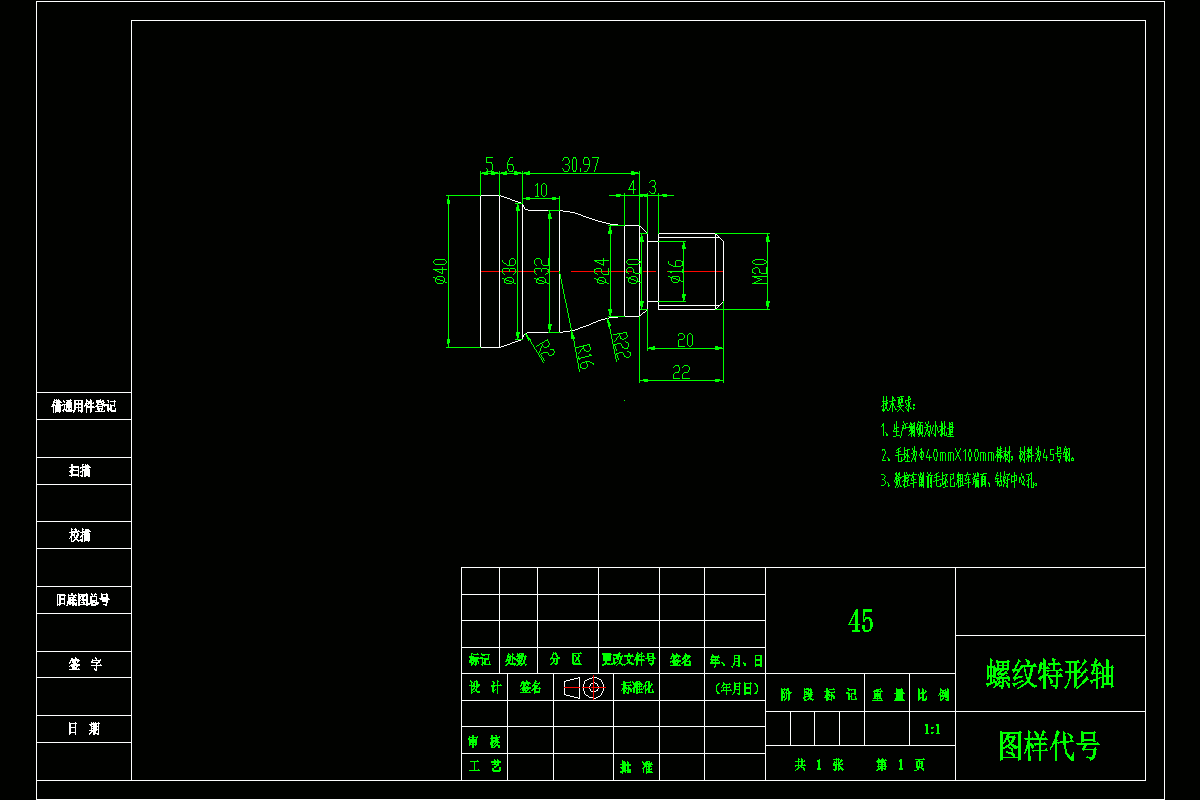

CAD版本图纸，共1张

UG三维图一份

加工仿真视频1份

摘要

随着科技的不断发展，数控技术在企业中发挥越来越重要的作用。本设计通过对数控加工的工艺特点、加工零件工艺性等进行分析，选择正确的加工方法，设计合理的加工工艺过程，充分发挥数控加工的优质、高效、低成本的特点。设计说明书以数控车床车削轴零件为例，根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床，制定加工方案，确定零件的加工顺序，各工序所用刀具，夹具和切削用量等，编写加工零件的程序。按照说明书要求将加工出零件。

关键词：工艺分析；刀具；切削用量；加工的程序

目录

摘要1

第一章绪论3

1.1本研究的目的与意义3

1.2数控加工工艺与普通加工工艺的区别及特点3

1.3数控加工工艺基本特点3

第二章零件的工艺分析4

2.1零件的结构特点分析4

2.2零件的技术要求分析4

第三章零件的工艺规程设计5

3.1表面加工方法的确定5

3.2加工顺序的安排5

3.3定位基准及装夹方式的选择5

3.4制订工艺路线6

3.5选择加工设备机床6

3.6选择刀具7

3.7确定切削用量7

3.7.1、背吃刀量的确定7

3.7.2、切削用量的具体选择8

3.8数控加工工艺卡片拟订8

第四章?零件的程序编制9

4.1数控编程的定义及分类9

4.1.1数控编程的分类9

4.1.2编程方法的选择9

4.2工件坐标系、对到点、换刀点9

4.3数控车加工程序编写10

第五章?零件的仿真加工12

5.1打开仿真软件选择机床12

5.2开机回参考点12

5.3安装工件12

5.4安装刀具13

5.5建立工件坐标系13

5.9自动加工14

设计小结16

参考文献17
