JJ2121-基于Mastercam传动机构的三配合件数控车削加工工艺及编程仿真 下载积分：150　资料编号： JJ2121

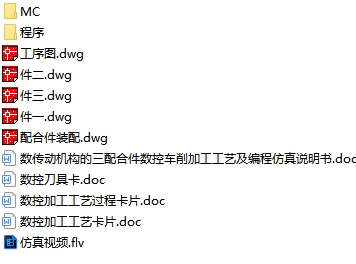

作品包括:

Word版说明书1份，共37页，约8100字

工艺卡6张

工艺过程卡1份

刀具卡1张

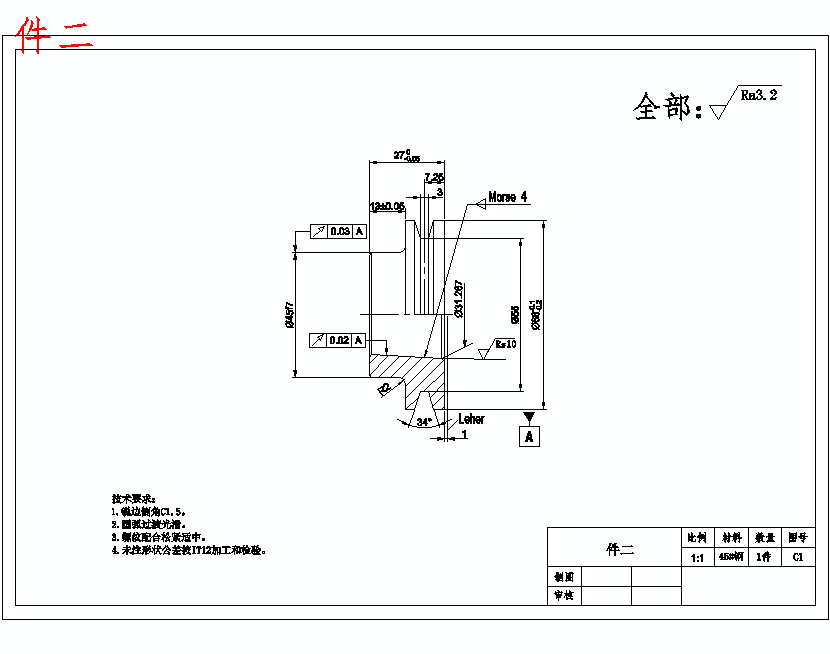

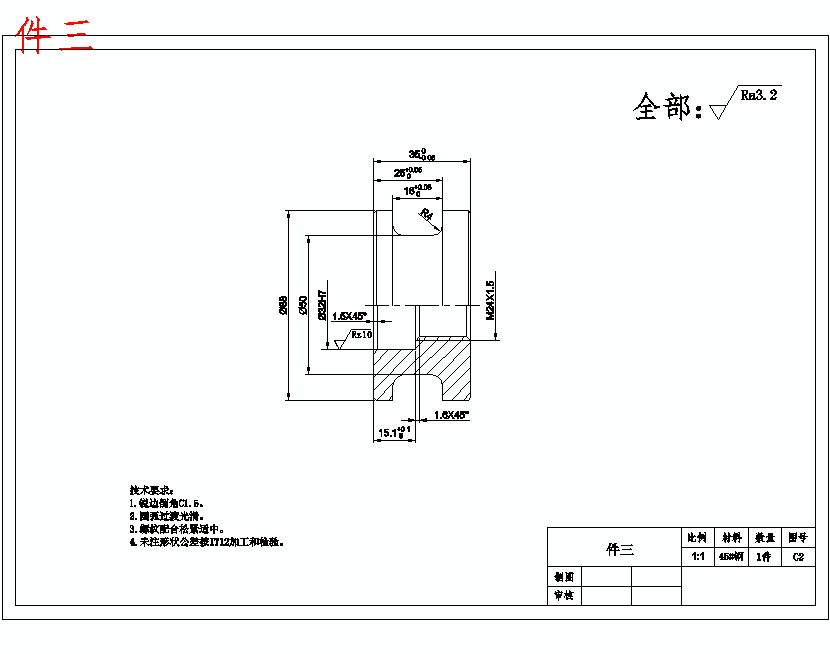

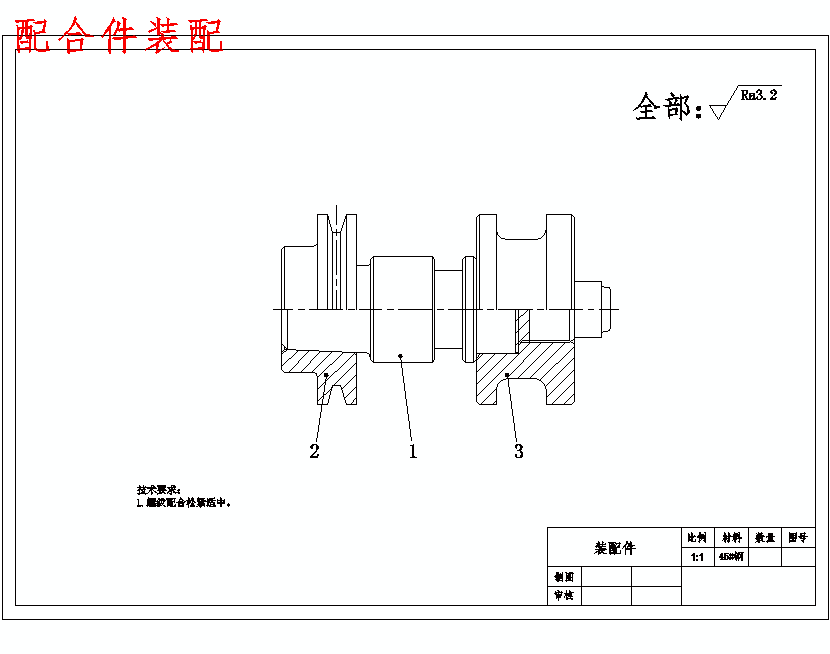

CAD版本图纸，共4张

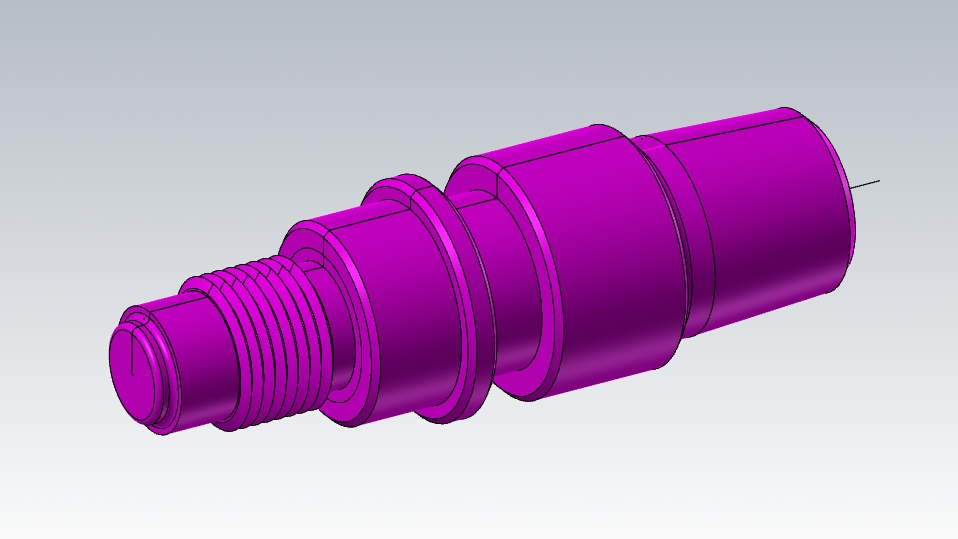

UG三维图一份

加工仿真视频1份

摘要

传动机构的数控车削加工为老师安排给我的课题。一开始要对零件先探讨形状和结构并重点分析，然后在分析后对确定零件的下料的方式、选择合理的基准，在选择所试用的机床和切削三要素的用量。在指导老师的指导下认定本次设计应该是用CKA6140数控车床加工最为妥当。

在工艺的设计过程先要对零件分析，掌握零件的加工工艺，才可以想好毛坯的大小，明确零件的毛坯和再定加工的基准。工艺路线才可以一一确定，接下来是对零件的每个工步尺寸进行定夺，才可以确定工艺装备还有切削三要素。

本文的设计要点是传动机构配合传动机构的工艺性，详细的说明传动机构是如何加工出来的，以此传动机构进行数控车的加工工艺编制的设计，并实际的有学校验收，最终可以加工出合格的传动机构零件。

关键词：传动机构；工艺；工序；切削用量；

目录

摘要1

Abstract 2

前言3

1零件的分析4

1.1零件分析4

1.2零件的作用6

1.3加工工艺规程的作用6

2工艺规程的设计8

2.1毛坯的制造形式的确定8

2.2基面的选择8

2.3定位基准的选择8

2.4加工设备的选择8

2.5夹具的选择? 8

2.6刀具的选择? 10

3拟定工艺路线11

4切削用量的确定13

5传动机构的机械加工工艺卡片15

6传动机构的三维建模与仿真24

6.1传动机构的三维建模24

6.2传动机构的仿真28

6检测34

6.1检测注意事项34

6.2加工项目记录表34

致谢35

参考文献36
