P370-键槽端盖底板的数控铣削加工工艺及编程仿真[含UG三维图] 下载积分：150　资料编号： P370

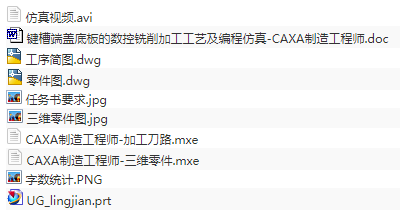

作品包括:

Word版说明书1份，共39页，约11000字

工艺卡3张

工艺过程卡1张

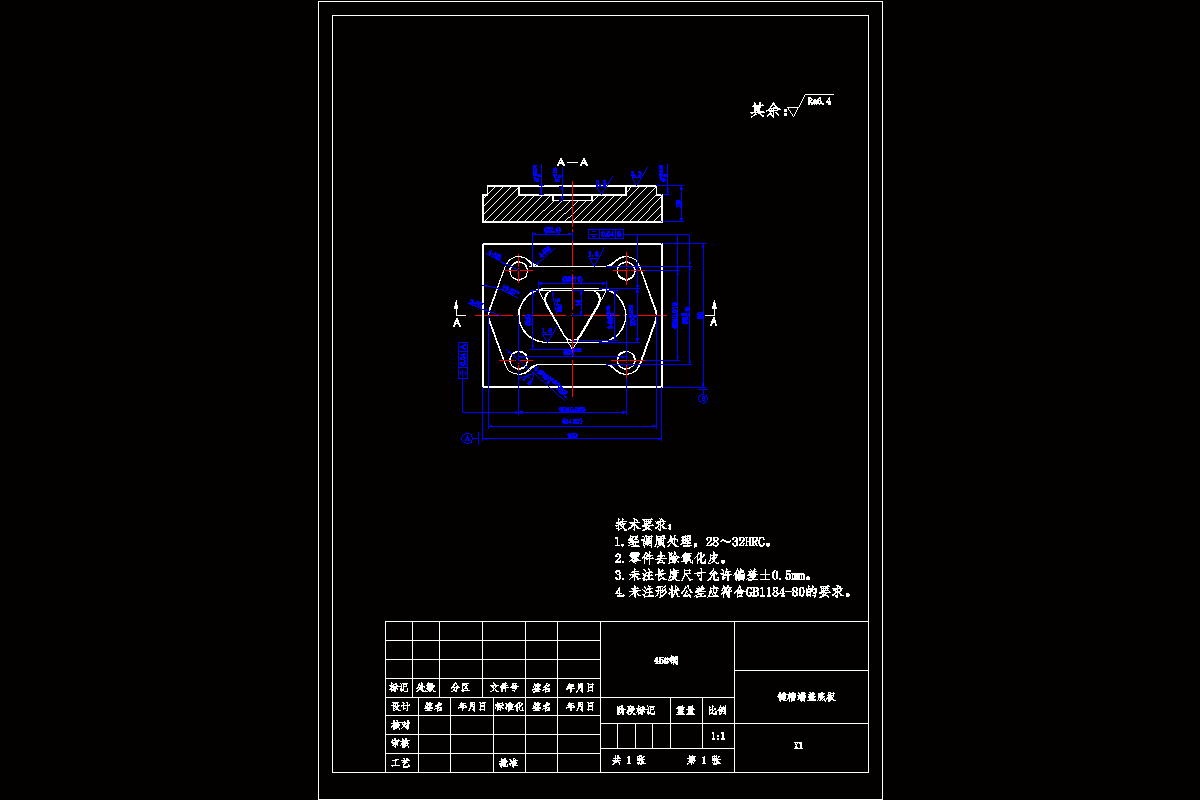

CAD版本图纸，共1张

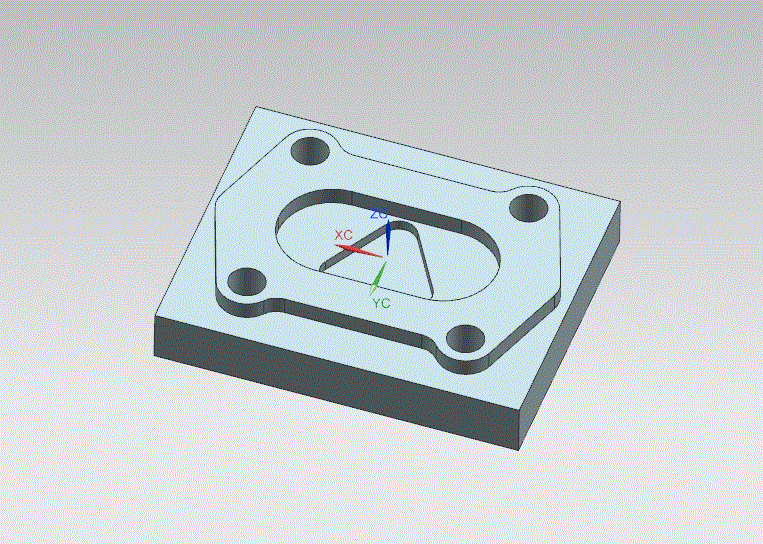

UG三维图一份

加工仿真视频一份

摘要

数控技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。数控一般是通用用或专用计算机实现数字程序控制，因此数控也称为计算机数控。

本文开始主要介绍了数控技术的制造业的社会、行业背景，数控技术人才需求情况，就业方向。接下来主要针对零件展开整个工艺过程及其工艺分析，即从毛坯到所加工零件这一过程中的工艺及其相应的工艺分析，在此基础上，借助CAXA软件进行自动编程，完成该零件的数控加工程序编制，并完成仿真加工，最终后处理出加工程序。

关键词：铣零件；加工工艺；数控；程序

目录

摘要I

Abstract II

1绪论1

1.1本设计的目的及内容1

1.2课题背景知识1

2零件工艺分析2

2.1零件图的分析2

2.2零件加工工艺性分析3

2.3零件的技术要求3

2.4毛胚的选择3

2.4.1常见的毛坯种类3

2.4.2毛坯的选择原则4

2.4.3确定毛坯的类型4

2.4.4确定毛坯的余量5

2.5加工工艺路线的确定5

2.5.1工序的划分原则5

2.5.2加工顺序的安排6

2.5.3工艺路线安排6

2.6选择并确定工艺装备7

2.6.1数控机床的选择7

2.6.2夹具的选择8

2.7量具的选择10

2.8刀具的选择10

2.9填写机械加工工艺规程12

3零件三维造型18

3.1铣零件的二维图绘制18

3.2铣零件的三维图绘制20

4 CAXA软件编程操作22

4.1铣零件的毛坯设置22

4.2创建加工方法22

4.3加工仿真28

4.4后处理29

总结30

致谢31

参考文献32
