JJ2178-跳板支座零件数控加工工艺分析及手动编程[含SW三维图] 下载积分:100 资料编号: JJ2178

1.打开支付宝或者微信扫描二维码。
2.填写金额:100
3.添加备注,填写资料编号:
资料编号: JJ2178
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

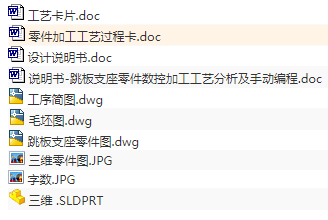

作品包括:

Word版说明书1份,共39页,约13000字

工艺卡6张

工艺过程卡1张

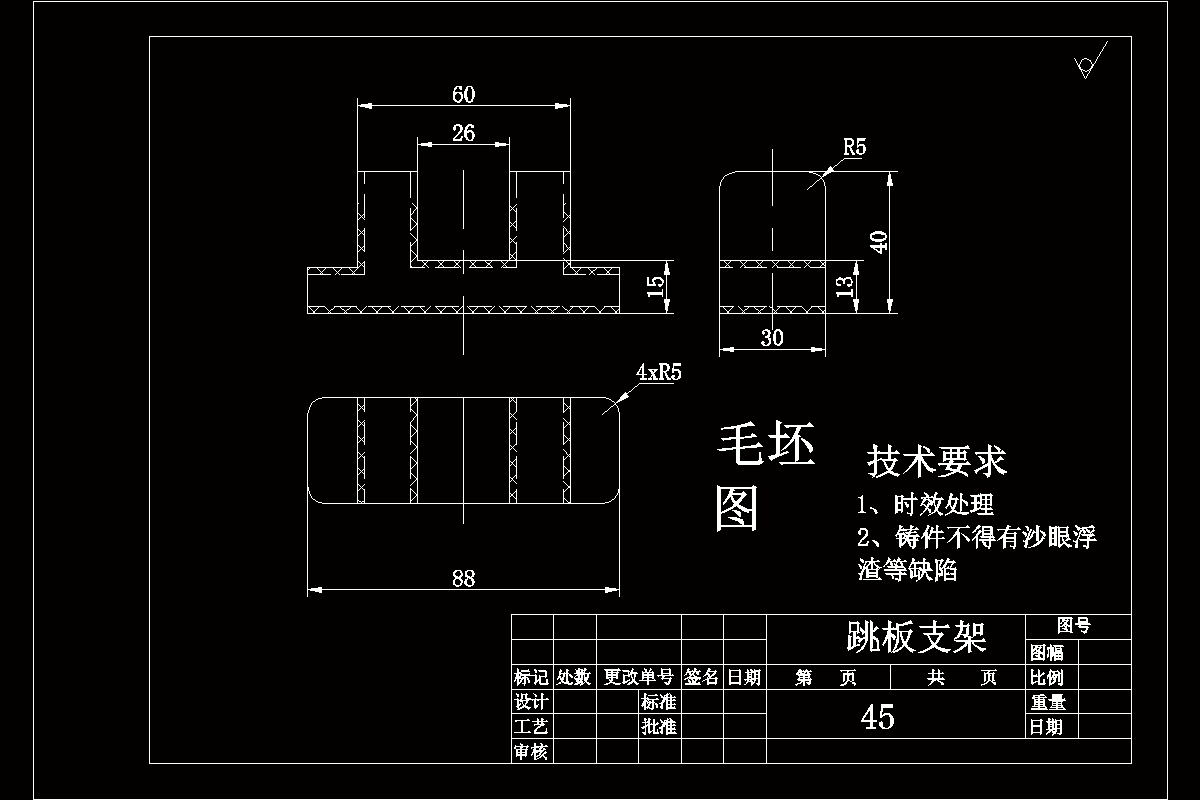

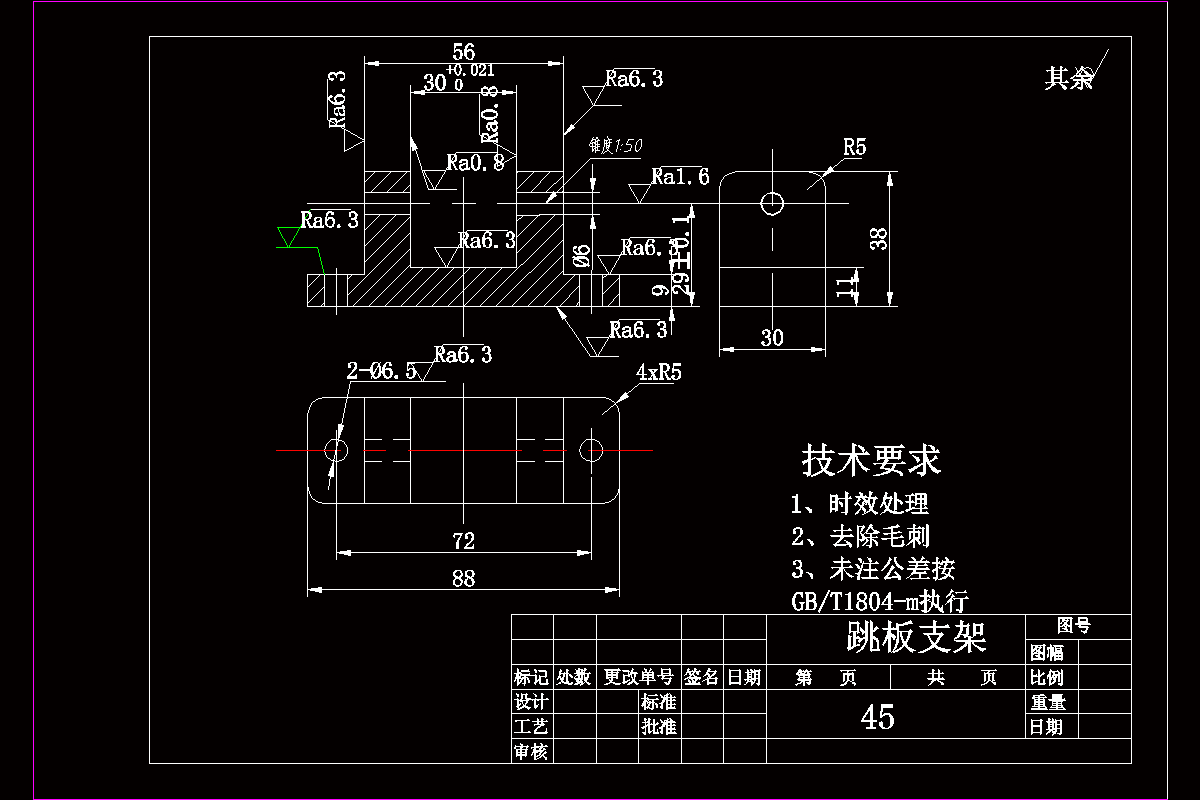

CAD版本图纸,共2张

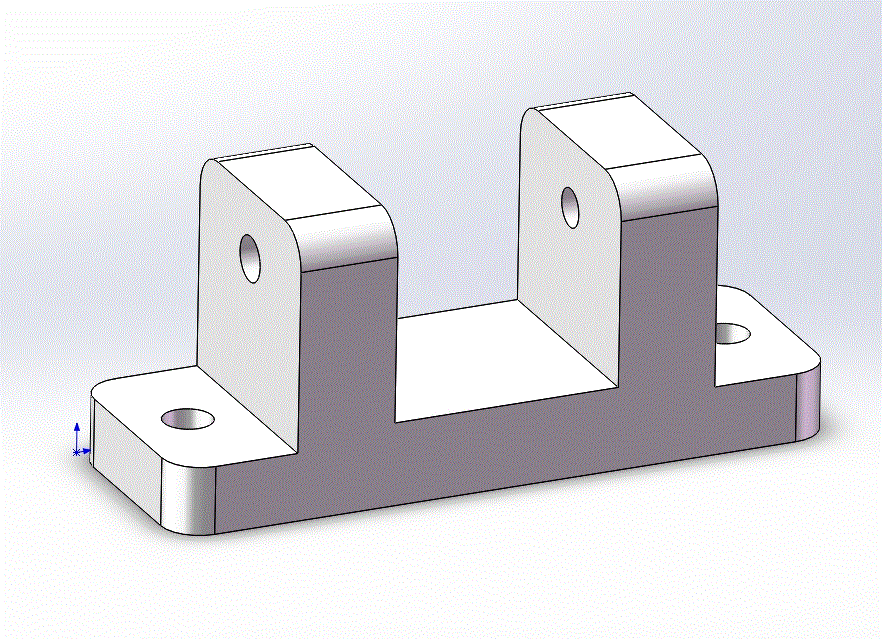

SW三维图一份


摘要

数控技术是作为一种现代制造技术出现在我们的生活中的,并且在制造行业占据着重要的地位。随着科学技术的发展,数控技术与其它技术的结合,包括微电子、计算机、信息处理、自动控制、检测等,已然成为了现代智能化制造的重要基矗数控加工的广泛应用,促使制造行业对于数控技术的要求也越来越高。本设计包含零件的结构设计以及加工工艺的分析设计,将数控高精度、高效率、高柔性体现的淋漓尽致,有效的提高了生产率。本设计着重讲述了数控的工艺分析过程以及应当注意的问题。

关键词工艺加工进给数控编程

目录

摘要2

第一章:绪论5

1. 1数控技术的简要介绍5

1.2特点及工作原理5

1.3、数控加工工艺简介6

第二章:零件图纸分析7

2.1零件分析7

2.2确定加工内容及技术要求8

2.3、零件工艺性分析8

第三章:跳板支座零件的数控加工工艺分析10

3.1、零件毛坯的选择10

3.11毛坯的种类10

3.12毛坯的确定方法10

3.13毛坯的确定11

3.2加工方案的确定及机床的选择12

3.21确定加工方案12

3.22数控机床的选择12

3.23机床的具体型号确定13

3.24加工中心机床的功能特点13

3.3加工基准的选择14

3.31粗基准选择14

3.32精基准的选择15

3.4加工顺序的安排15

3.5夹具选择16

3.51常用定位元件及选用16

3.52常见的装夹方式17

3.53夹具的确定18

3.6量具的选择18

3.7切削液的选择18

第四章:刀具及切削用量的选择20

4.1刀具的选择20

4.2切削用量的选择20

4.21确定背吃刀量21

4.22确定主轴转速21

4.23确定进给速度22

4.3各工序切削用量的计算23

4.31工序3:φ50盘刀铣削大面23

4.32工序3:φ6.5钻头钻孔23

4.33工序4:铣外侧(φ20mm白钢刀) 23

4.34工序4:精铣内侧(φ20mm合金铣刀) 23

4.35工序5:钻直径6mm孔24

4.36工序5:铰削右侧φ6mm锥销孔24

3.37工序6:铰削左侧φ6mm锥销孔24

4.4工序工时计算24

第四章:数控加工工序卡片27

4.1工艺过程卡27

4.2工序卡28

第五章:零件加工程序编制35

5.1铣削下表面35

5.2铣削上表面36

5.3钻铰锥销孔37

结束语38

致谢词39

参考文献40
