JJ2191-铝箔冲孔下脚料打包设备设计 下载积分：50　资料编号： JJ2191

作品包括:

Word版说明书1份，共46页，约18000字

开题报告一份

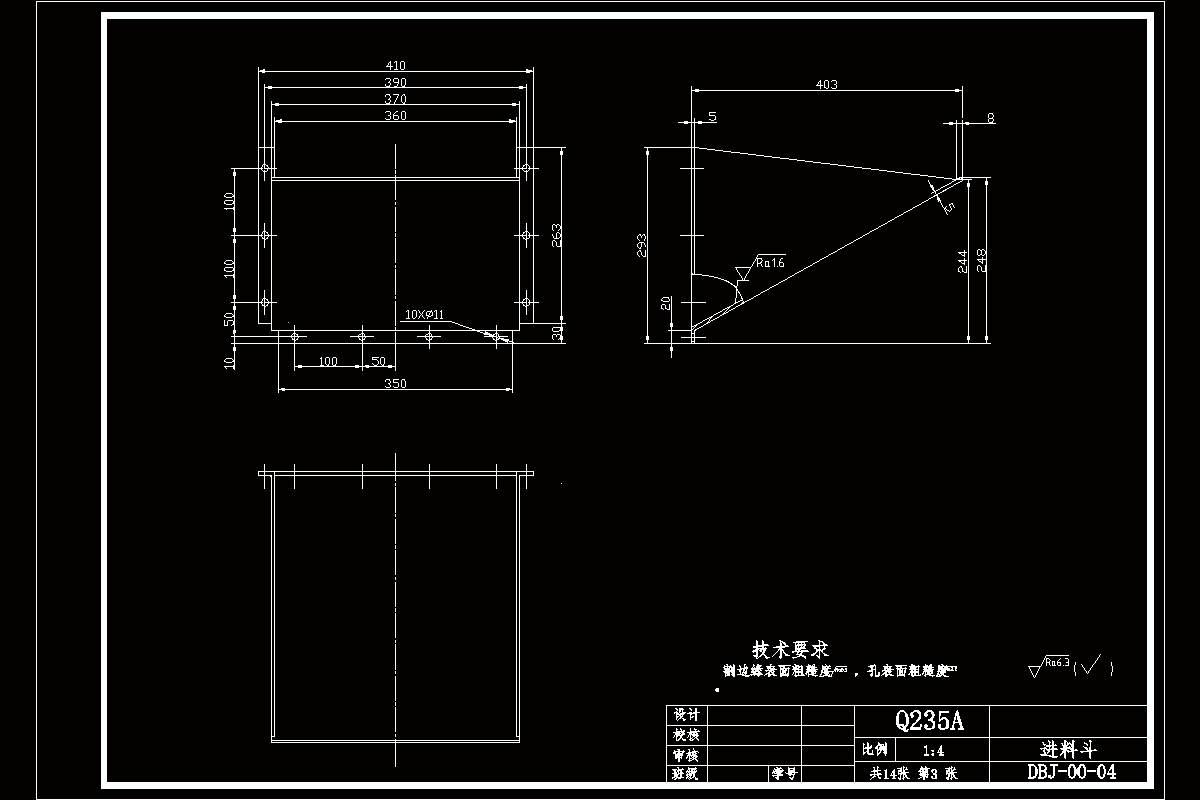

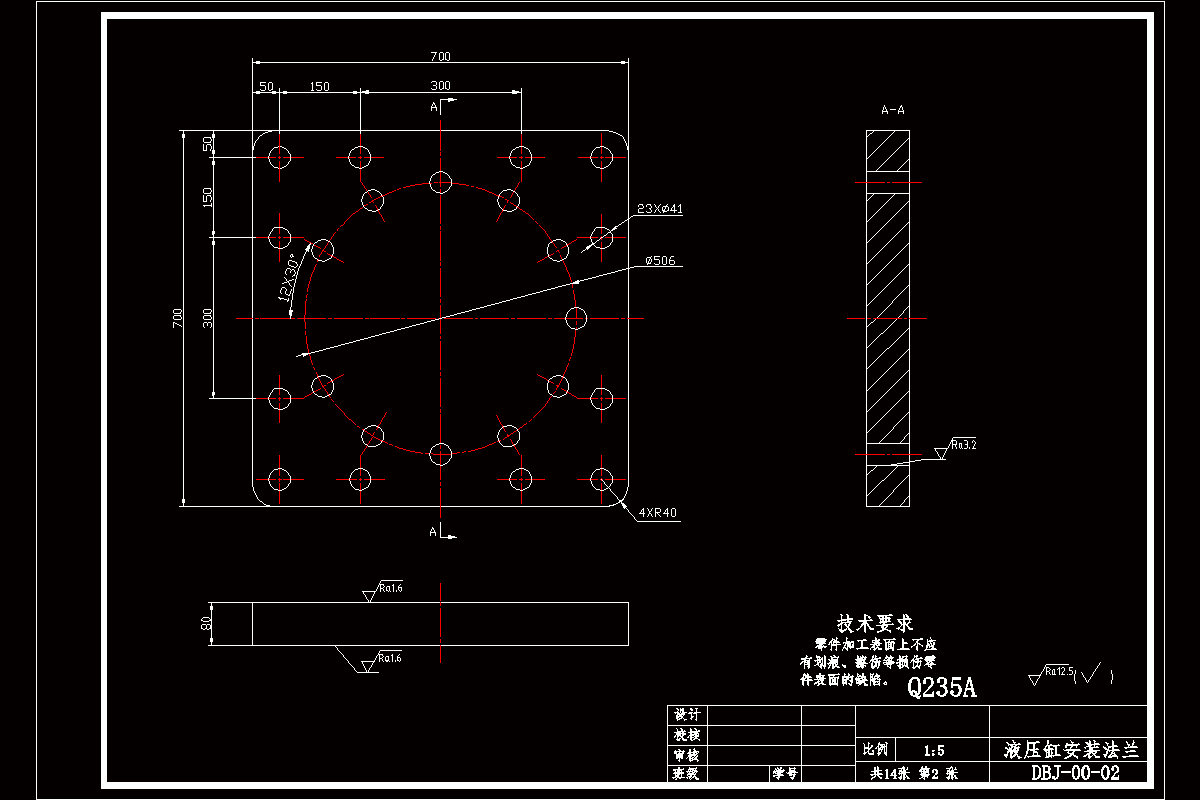

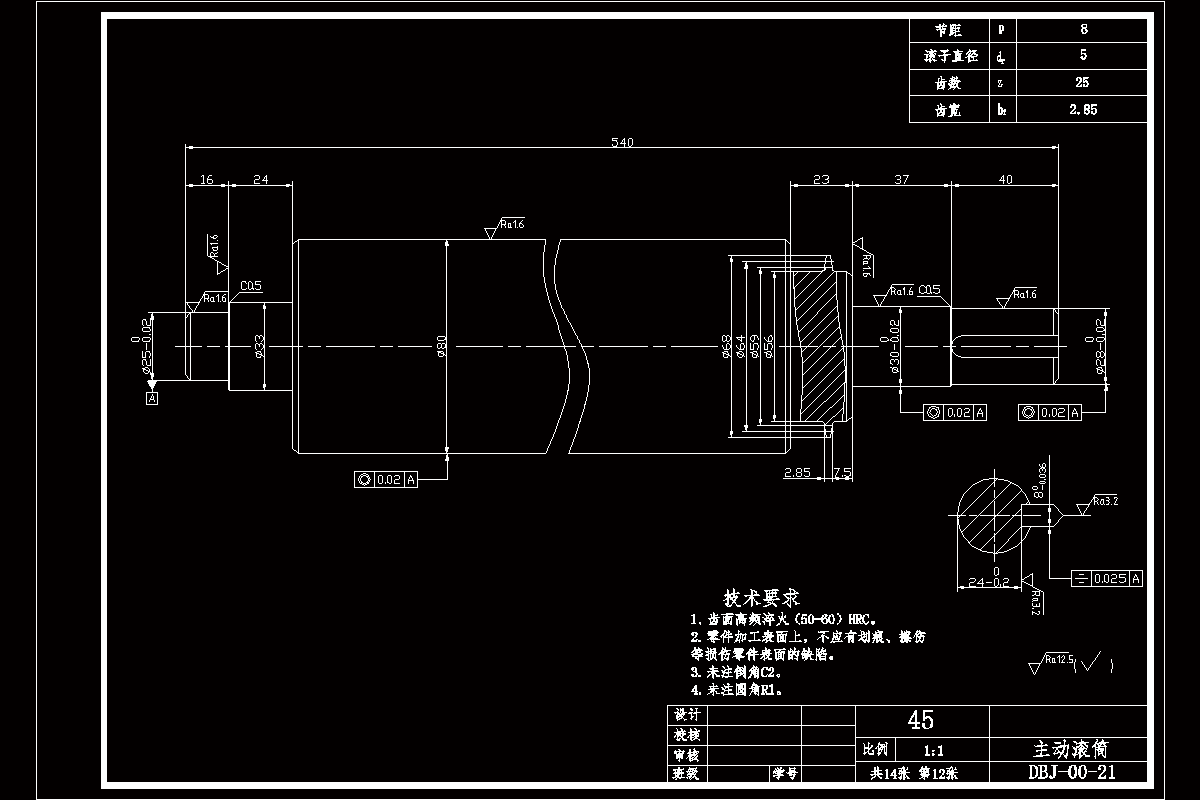

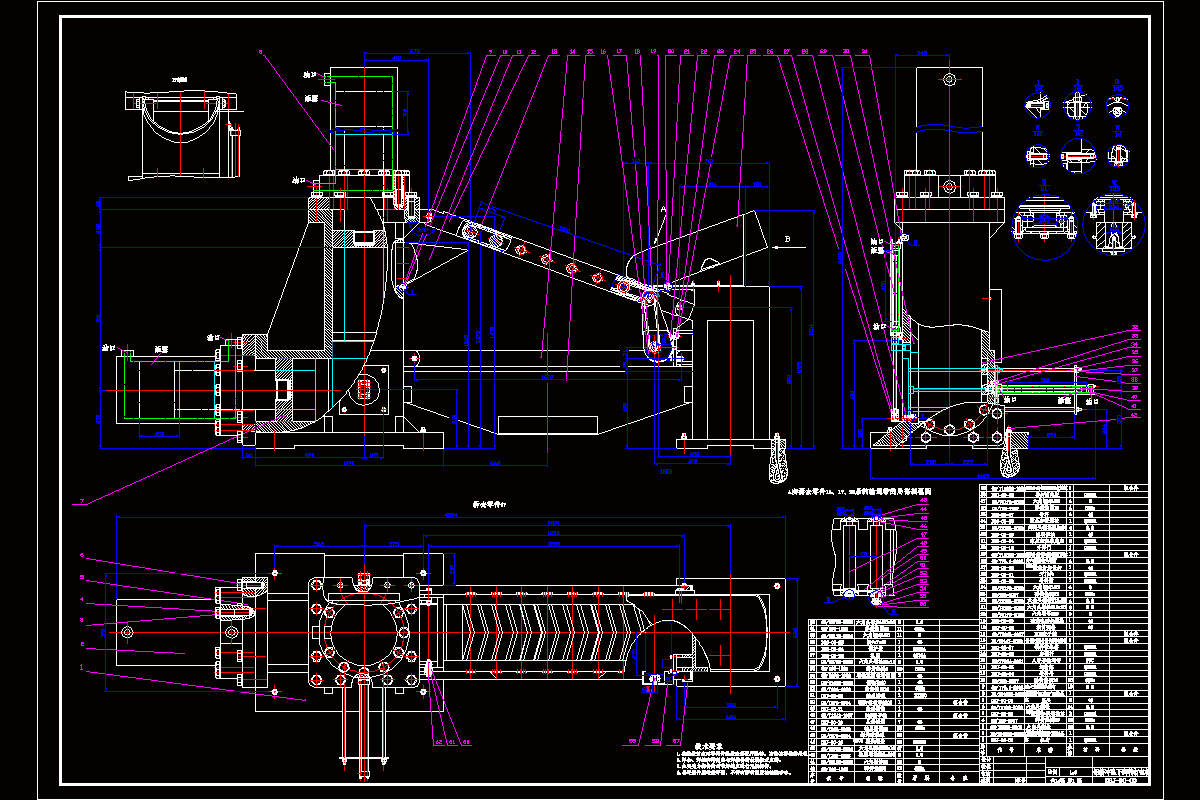

CAD版本图纸，共14张

摘要

我国工业高速发展的初期，国人过于盲目地追求产量，导致金属浪费的现象非常严重，且基本很少能够被回收利用，然而废金属对环境的污染巨大。随着我们国家经济的高速发展，社会的高度进步，人们开始对于节能环保越发地重视，而废料的回收利用，提高能源的利用率是环保节能的重要手段，所以废金属处理设备的需求也越来越大。现在我国电容器等铝箔的拉深件的使用量非常大，铝箔冲孔后下脚料的量也非常大。而这些下脚料经过清洗后能够被回收再重新回炉使用，而此时这些下脚料需要打包作业。故本文对铝箔冲孔下脚料打包设备进行设计研究，该铝箔冲孔下脚料打包设备采用立式结构设计，拥有占地面积，体积小，产量大、应用范围广泛等优点，可以实现接料、打包、送料等方式完成整个打包任务，实现回收打包自动化处理，这样可减少劳动成本，提高生产效率，减少工人的劳动强度，满足高强度的要求。本铝箔冲孔下脚料打包设备主要由进料机构、打包机构、推料机构、控制系统等组成。

关键词：铝箔，下脚料，回收，打包设备

目录

1绪论1

1.1金属打包机的概念1

1.2国内外研究现状与发展趋势1

2设计方案拟定3

2.1总体方案的设计拟定3

2.2清洗过程的设计方案4

2.3进料机构的设计方案4

2.4打包机构的设计方案5

2.5出料机构的设计方案5

2.6控制系统的设计方案5

3设计过程6

3.1进料机构的设计6

3.2打包机构的设计15

3.3出料机构的设计26

3.4压头与推块的设计34

3.5打包机的机身的设计35

3.6升降门的设计37

3.7导料槽的设计37

3.8控制系统的设计38

4结论42

参考文献42

致谢44
