JJ2206-万向接手座加工工艺及钻4-φ10孔夹具设计 下载积分：150　资料编号： JJ2206

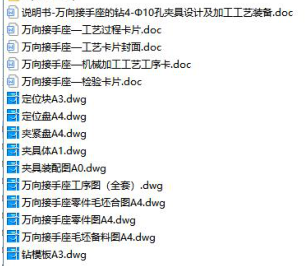

作品包括:

Word版说明书1份，共27页，约11000字

工序卡13张

工艺过程卡1张

检验卡1张

CAD版本图纸，共9张

【摘要】

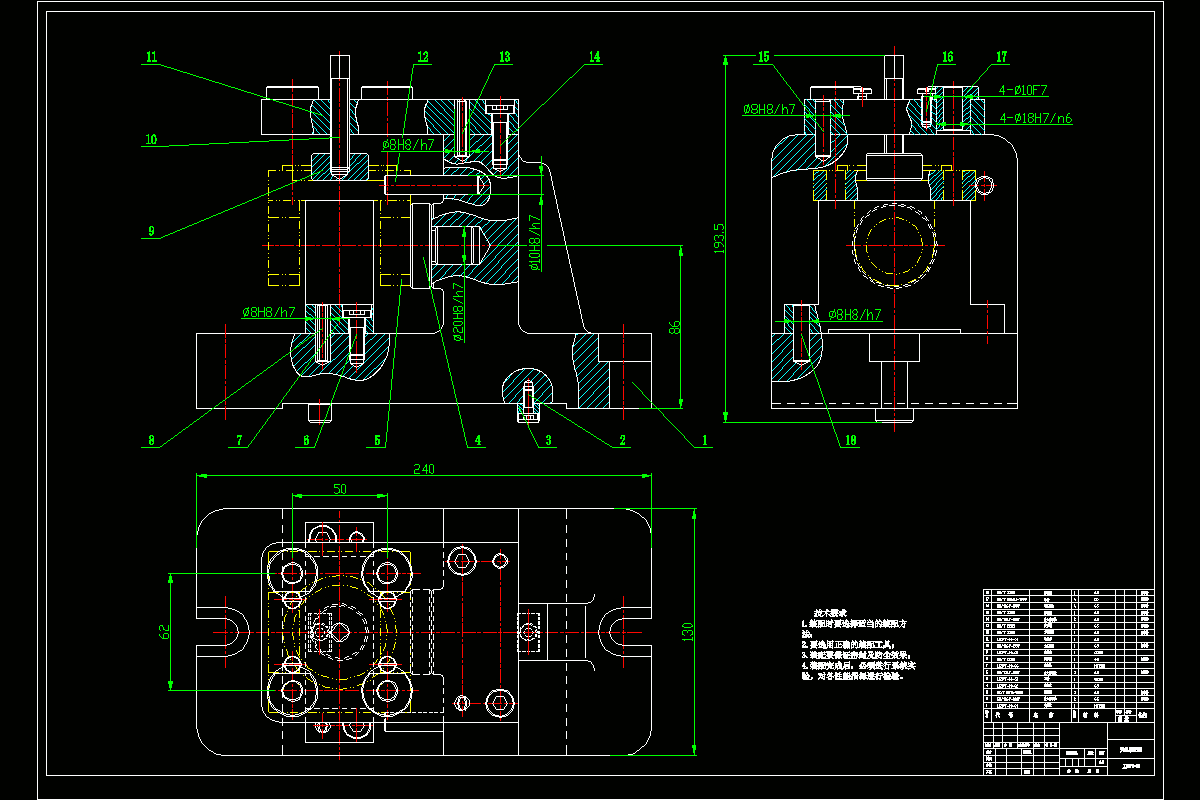

在现代化的生产里面，因为非标零件越来越多，保证非标零件能够得到很好的加工要求的保障就是专用夹具。专用夹具在现代化的生产中非常重要，是生产主力军中不可或缺的一部分。

本次设计写的题目是万向接手座的加工工艺及夹具设计。本次设计的主要任务分为两部分：1、零件加工工艺规程的设计；2、钻4-Φ10通孔钻床专用夹具的设计。设计之初，通过翻阅很多相关的材料，对夹具怎么进行定位、夹紧等相关知识进行了解和掌握，还对加工工艺设计流程进行全面的了解。

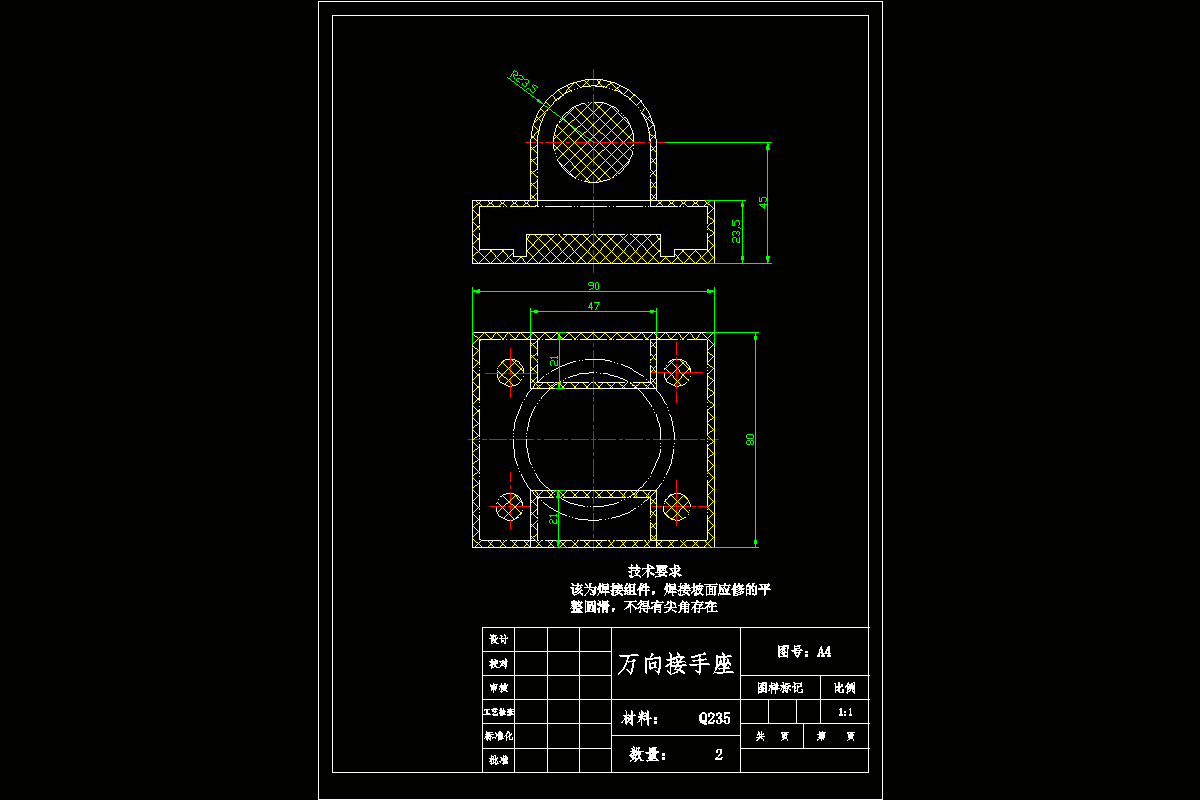

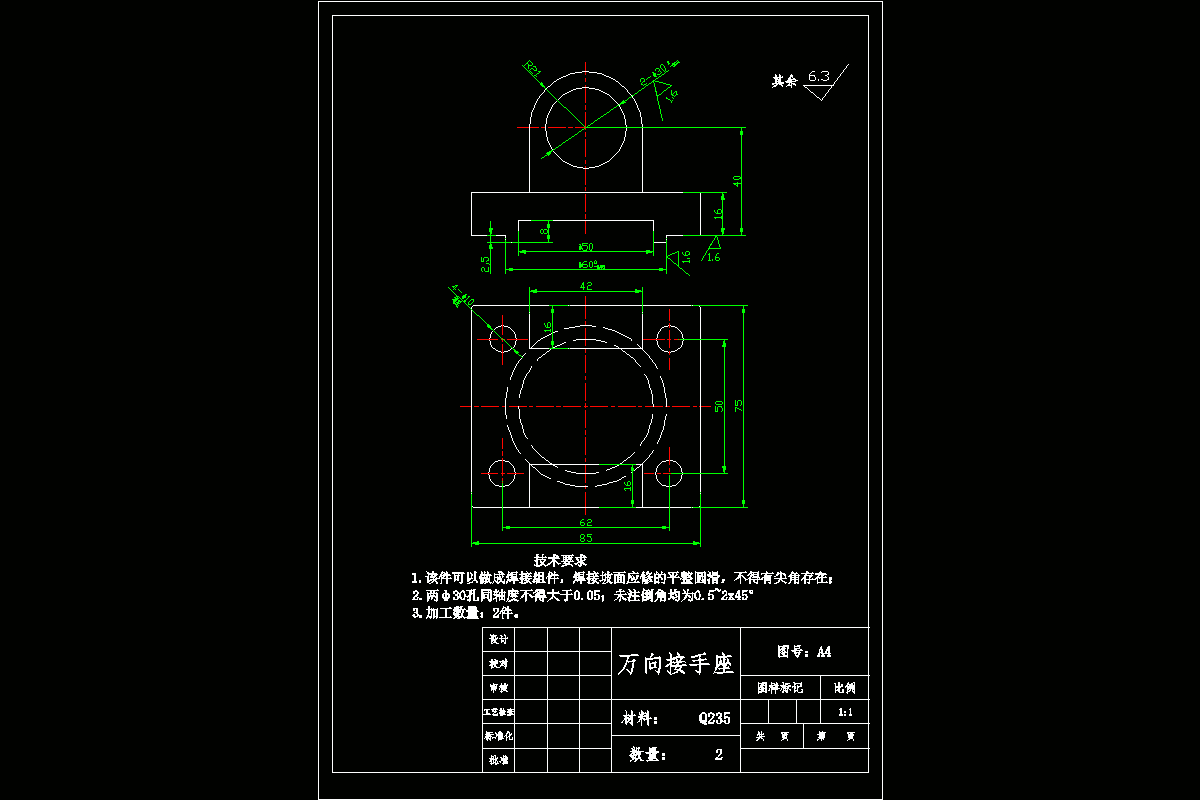

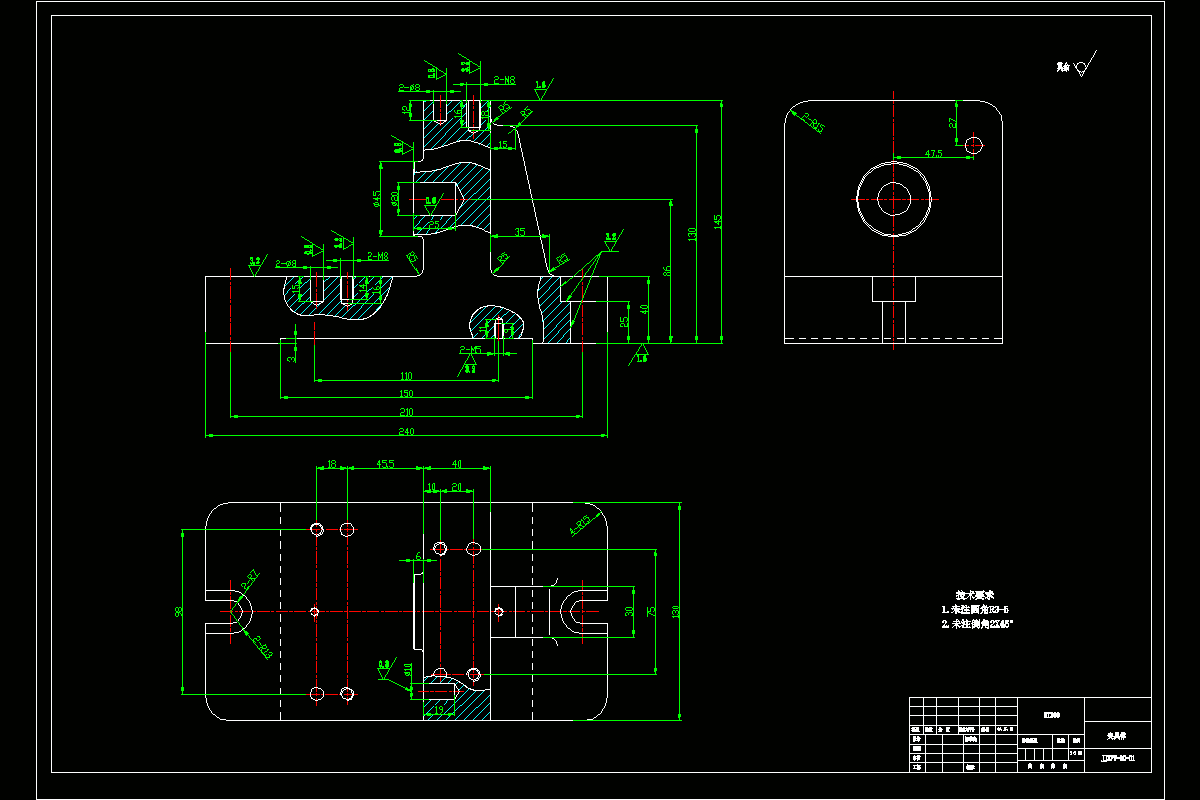

本次设计的主要内容有：对零件结构的分析，确定零件的制造形式，绘制零件图、毛坯图和工序图；然后确定切削用量、机床主轴转速，计算加工时间等。填写加工工艺过程卡和加工工序卡；确定加工工序的定位方案和夹紧方案，选择定位元件和夹紧元件等，设计夹具体选择钻套等；绘制夹具装配图及所有非标零件图；撰写设计说明书，对本次设计进行总结。

关键词：万向接手座；加工工艺；4-Φ10通孔；钻床；专用夹具

目录

1前言1

1.1机械加工工艺规程的简介1

1.2机床夹具的简介1

1.3机床夹具功能的简介2

2零件机械加工工艺规程的设计3

2.1零件的作用3

2.2零件结构及技术要求分析3

2.2.1零件结构分析3

2.2.2零件技术要求分析4

2.3零件材料的分析4

2.4零件生产类型的确定4

2.5毛坯制造方式的选择5

2.5.1毛坯选择的注意事项5

2.5.4毛坯制造方式的选择5

2.6基准的选择6

2.7加工方案的设计与确定7

2.8加工余量的确定8

2.9机械加工机床、刀具及量具的选择9

2.10选择切削用量和计算加工参数9

3钻4-Ф10通孔钻床专用夹具的设计19

3.1选择定位方案和定位元件19

3.1.1选择定位方案19

3.1.2选择定位元件19

3.2选择夹紧方案和夹紧元件20

3.2.1选择夹紧方案20

3.2.2选择夹紧元件20

3.3设计夹具体20

3.4选择导向装置21

3.5计算钻削力21

3.6计算夹紧力21

3.7分析定位误差22

结束语23

谢辞24

参考文献25
