JJ2268-泵体机械加工工艺及铣前端面夹具设计 下载积分：150　资料编号： JJ2268

作品包括:

Word版说明书1份，共45页，约13000字

任务书一份

开题报告一份

中期报告一份

工序卡13张

工艺过程卡1张

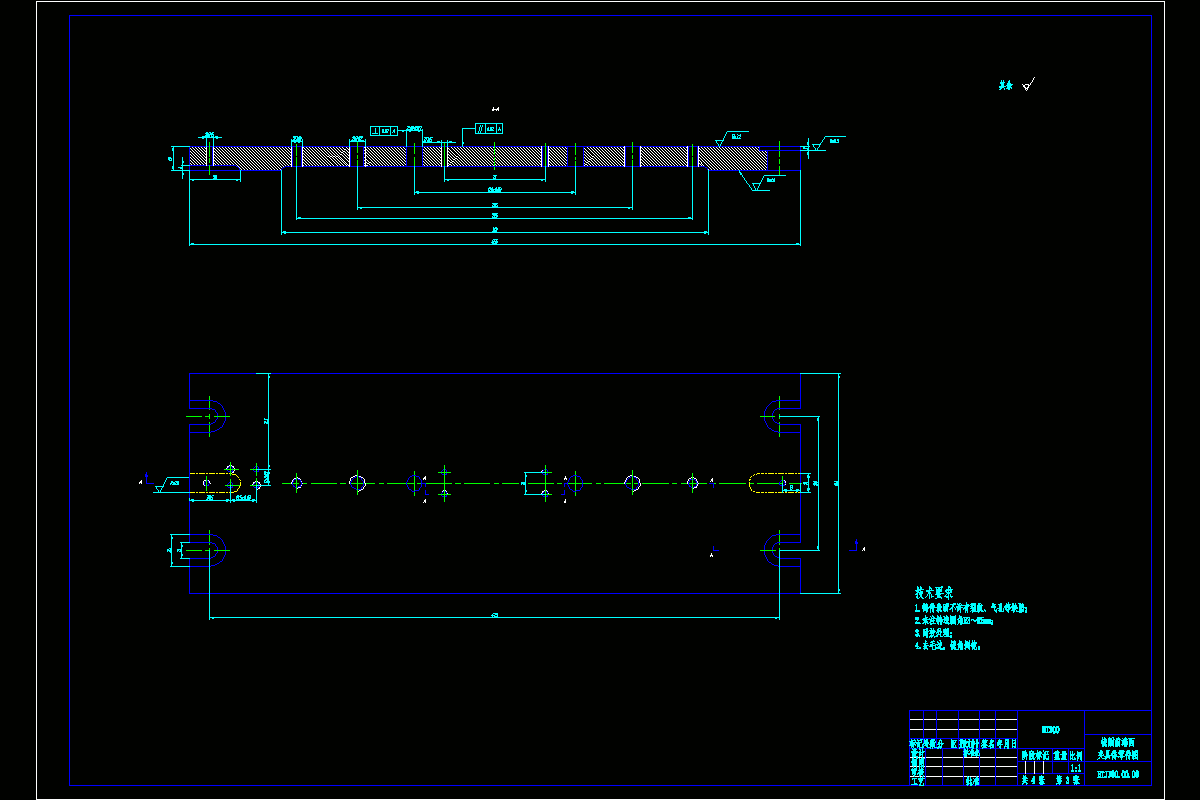

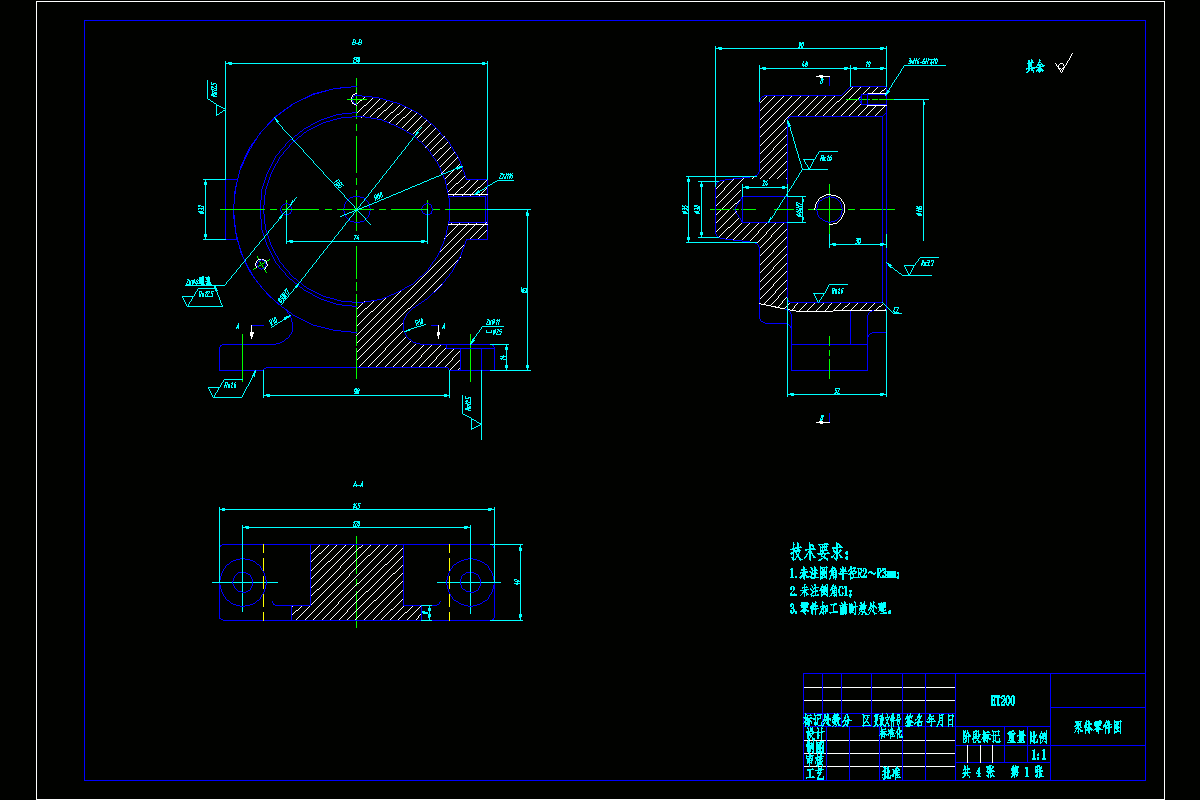

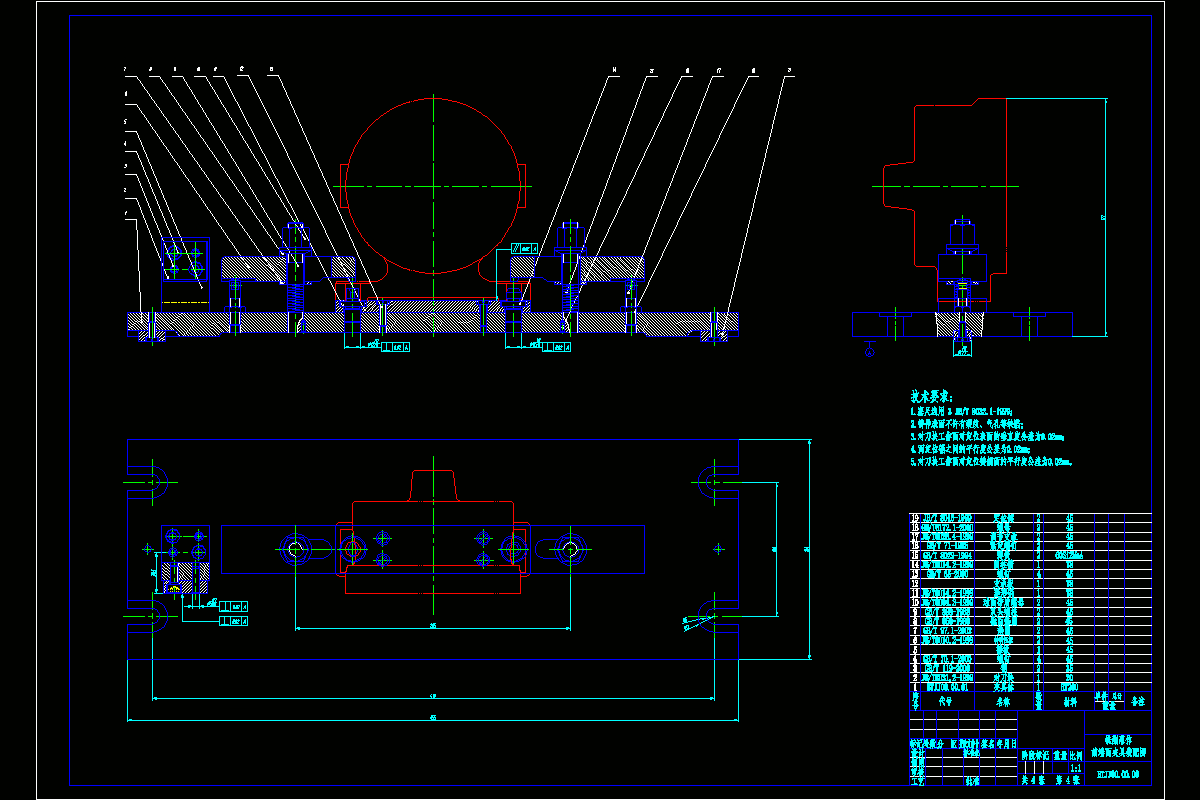

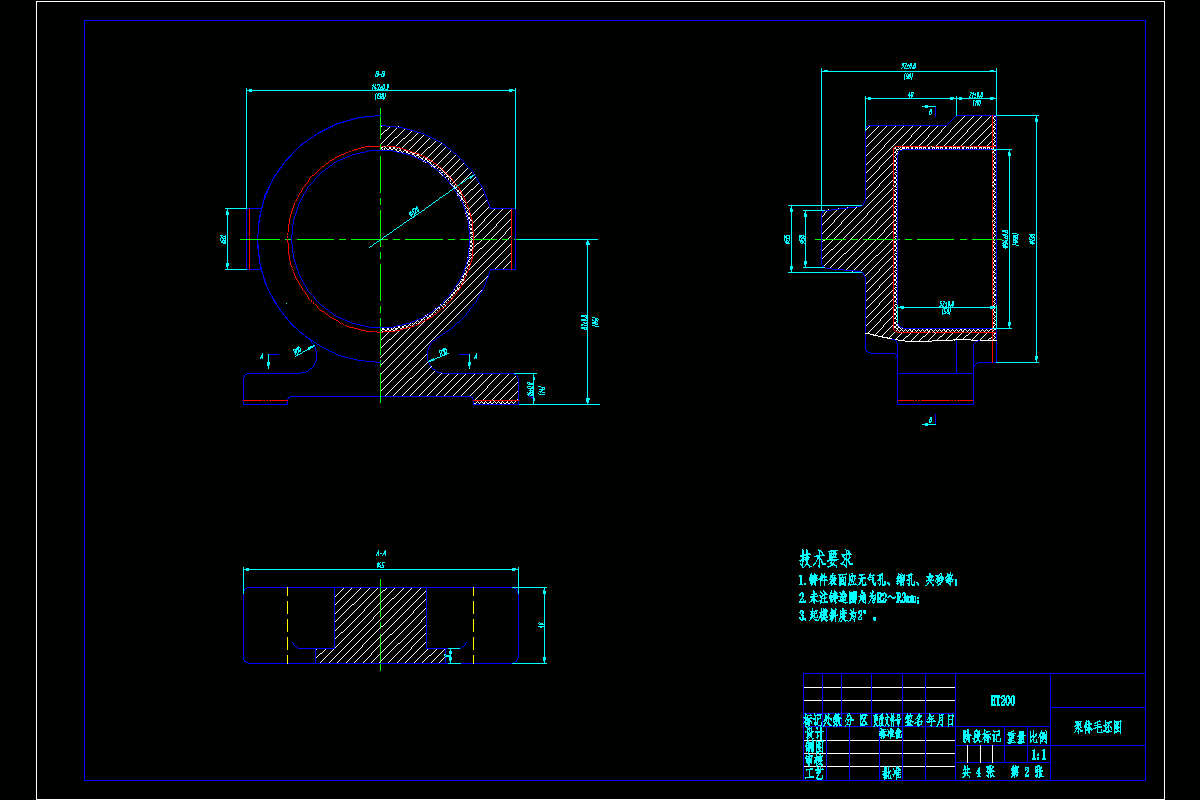

CAD版本图纸，共4张

摘要

机械加工涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。在本次设计中主要包括了泵体零件的机械加工工艺规程和铣削前端面的夹具设计。工艺设计中首先对零件进行分析，拟定零件的机械加工工艺,设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；然后对零件各个工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；最后进行铣削前端面专用夹具的设计，设计出夹具的各个组成部件，如定位元件、夹紧元件、对刀装置、夹具体与机床的连接部件以及其它部件，计算出定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

通过此次设计，将所学理论与生产实践相结合，锻炼了自己分析问题，解决问题的能力，在这个过程中我独立的分析和解决了零件机械制造的工艺问题，设计了机床专用夹具的典型结构，提高了结构设计的能力，为今后的工作进行了一次适应性训练，从而为今后打下了坚实的基矗

关键词：工艺；切削用量；定位

目录

第1章绪论1

第2章零件分析3

2.1零件的作用3

2.2零件的技术要求3

2.3零件的工艺分析4

第3章确定毛坯类型绘制毛坯简图5

3.1选择毛坯5

3.2确定毛坯的尺寸公差和机械加工余量5

3.3绘制泵体铸件毛坯简图6

第4章工艺规程设计7

4.1定位基准的选择7

4.2制定工艺路线7

4.3装备及工艺装备的选用9

4.4确定加工余量10

4.5切削用量的计算11

4.6时间定额的计算21

第5章夹具设计33

5.1夹具设计任务33

5.2拟定铣床夹具结构方案33

5.3加紧方案的确定35

5.4夹具体38

5.5夹具装配图38

总结39

附录41

参考文献43

致谢45
