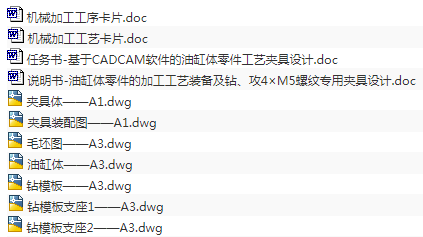

作品包括:
Word版说明书1份,共47页,约14000字
任务书一份
工序卡15张
工艺过程卡1张

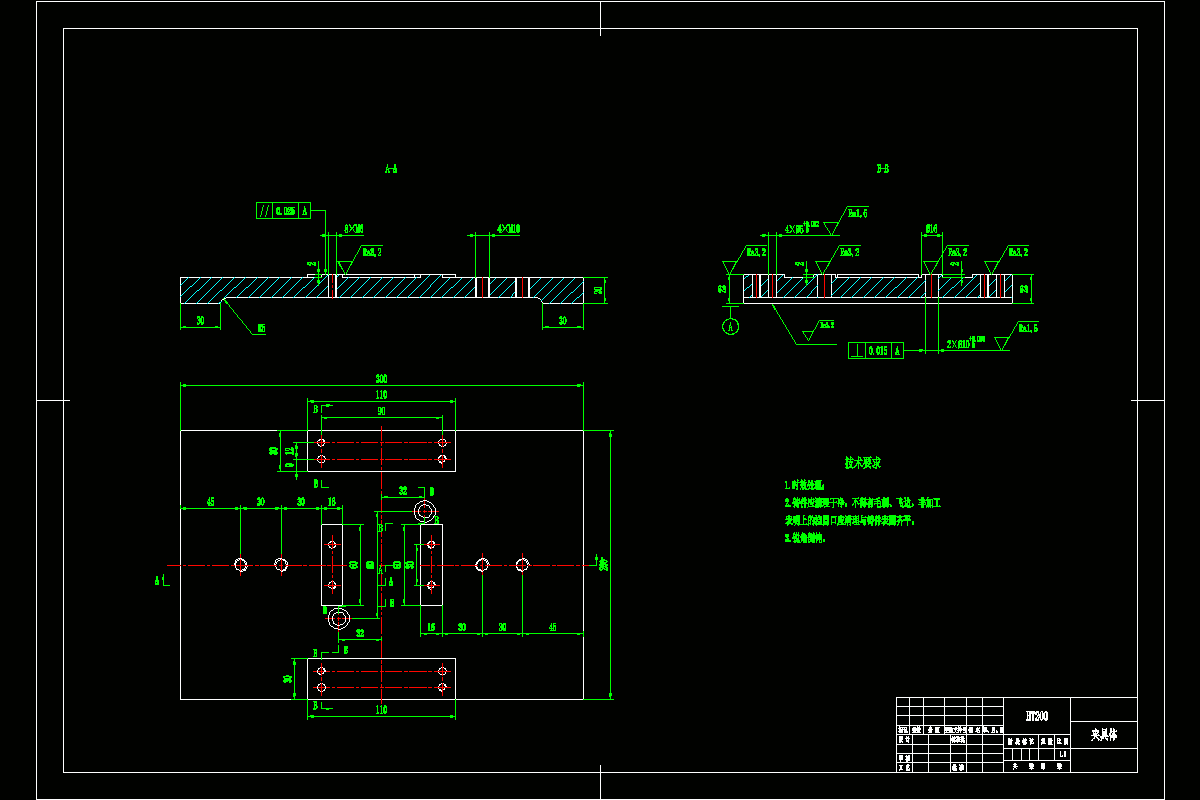

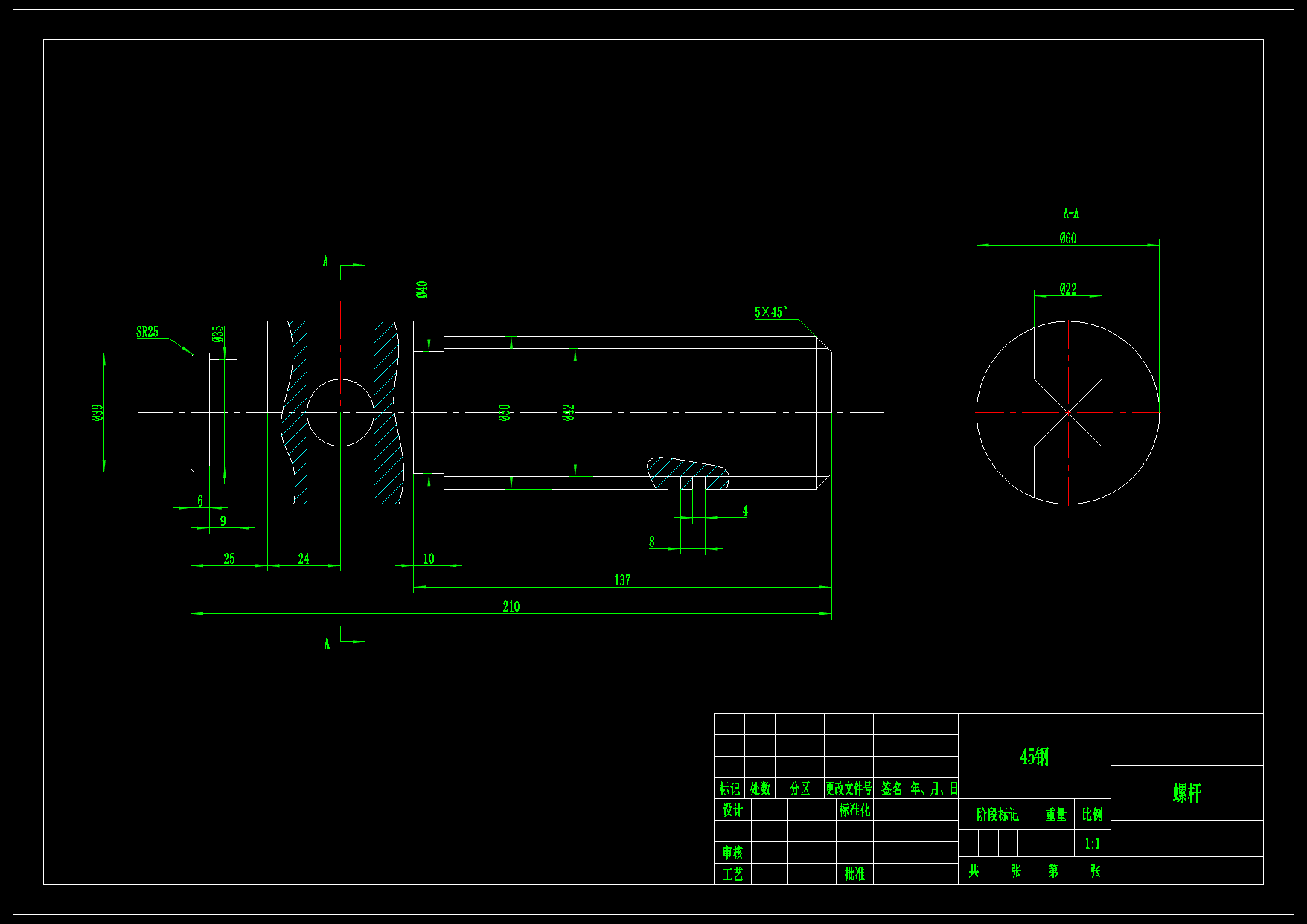

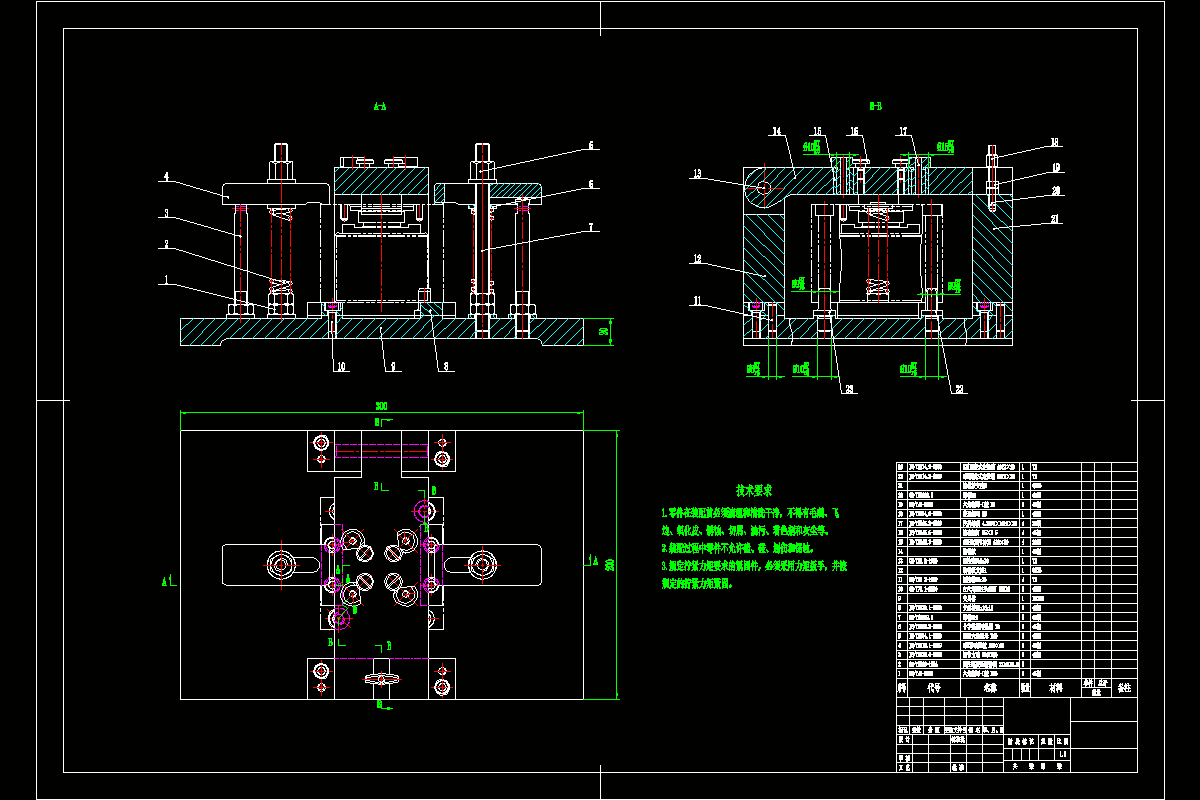

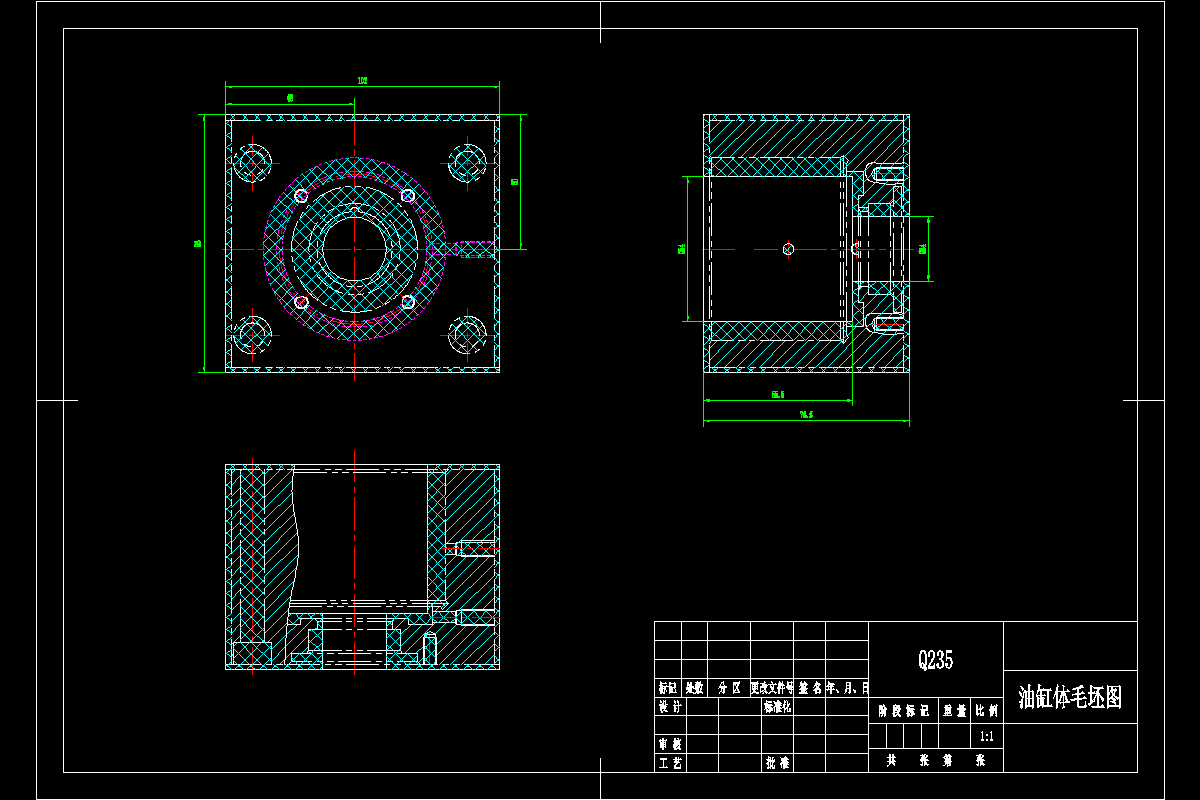

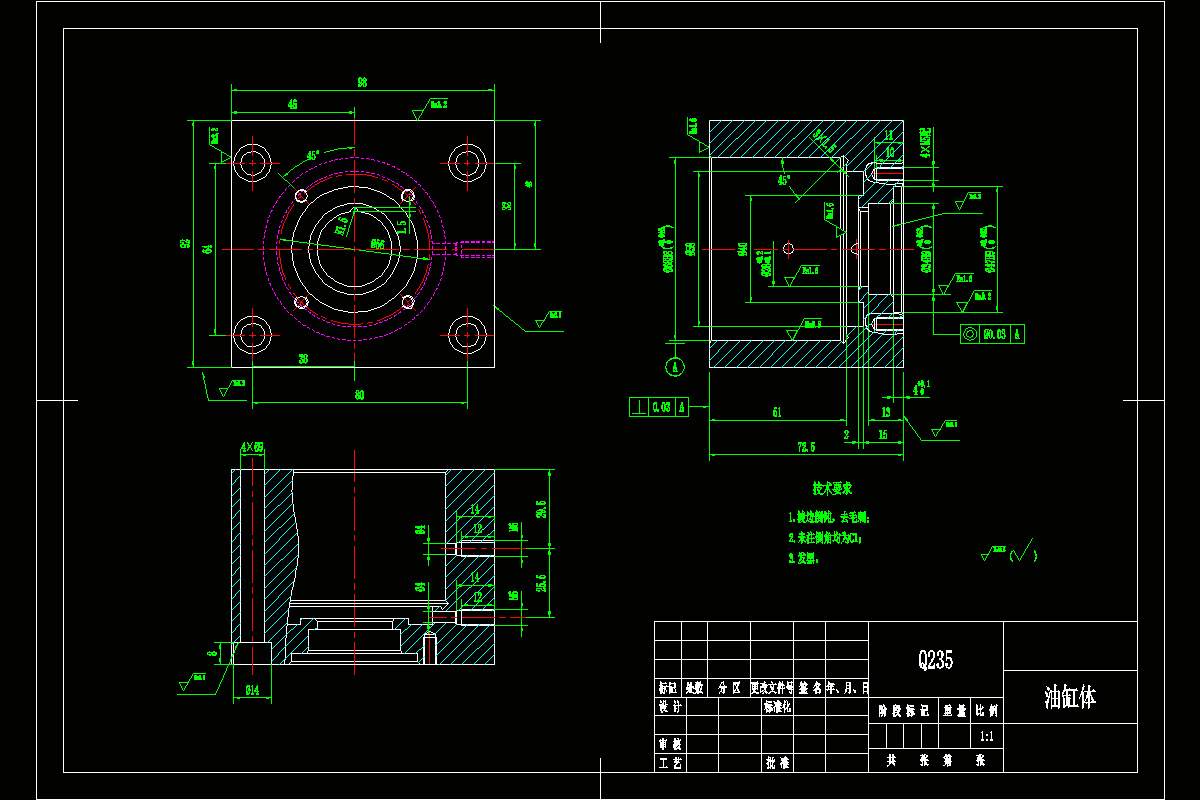

CAD版本图纸,共7张

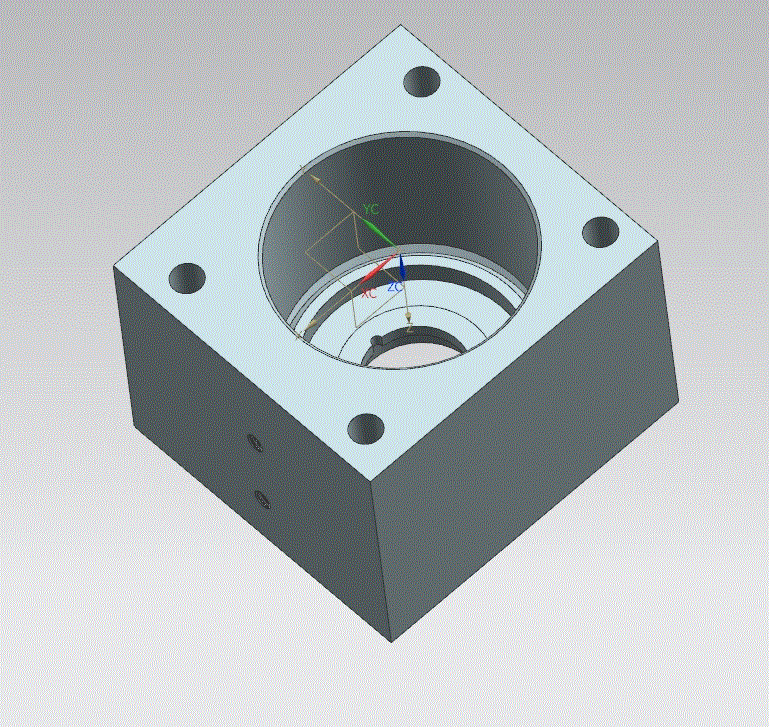

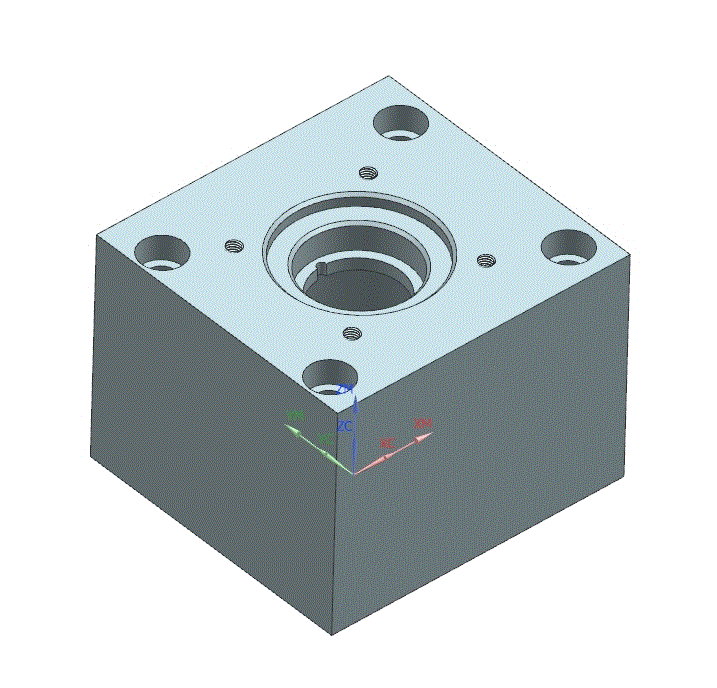

UG三维图一份
仿真加工视频一份
摘要
本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
基于CAD/CAM软件的油缸体零件工艺夹具设计是包括零件加工的工艺设计、工序设计、其钻、攻4×M5螺纹专用夹具的设计及选取加工过程中粗铣后端面工序做出数控编程及仿真四部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。
关键词:工艺、工序、切削用量、夹紧、定位、误差、数控编程。
目录
摘要I
Abstract 2
第1章绪论5
1.1引言5
1.2机械加工工艺规程的作用5
1.3研究方法及技术路线6
1.4课题背景及发展趋势7
第2章工艺规程设计8
2.1毛坯的制造形式8
2. 2零件分析8
2.3基面的选择9
2.4制定工艺路线9
2.5确定各工序的加工余量12
2.6确定切削用量及基本工时12
第3章夹具设计36
3.1问题的提出36
3.2定位基准的选择36
3.3切削力及夹紧力计算36
3.4定位误差分析36
3.5夹具设计及操作简要说明37
第4章加工程序编制及仿真加工38
4.1数控编程的分类38
4.2数控编程38
4.2.1创建几何体39
4.2.2创建刀具41
4.2.3面铣削加工操作42
4.3仿真加工及后处理43
总结45
