JJ2349-喷油器体加工工艺及钻攻M30x1螺纹夹具设计 下载积分：150　资料编号： JJ2349

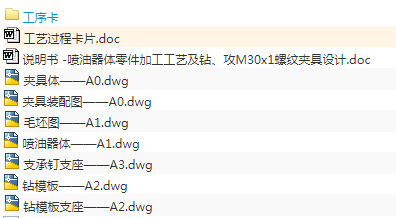

作品包括:

Word版说明书1份，共44页，约15000字

工序卡12张

工艺过程卡1张

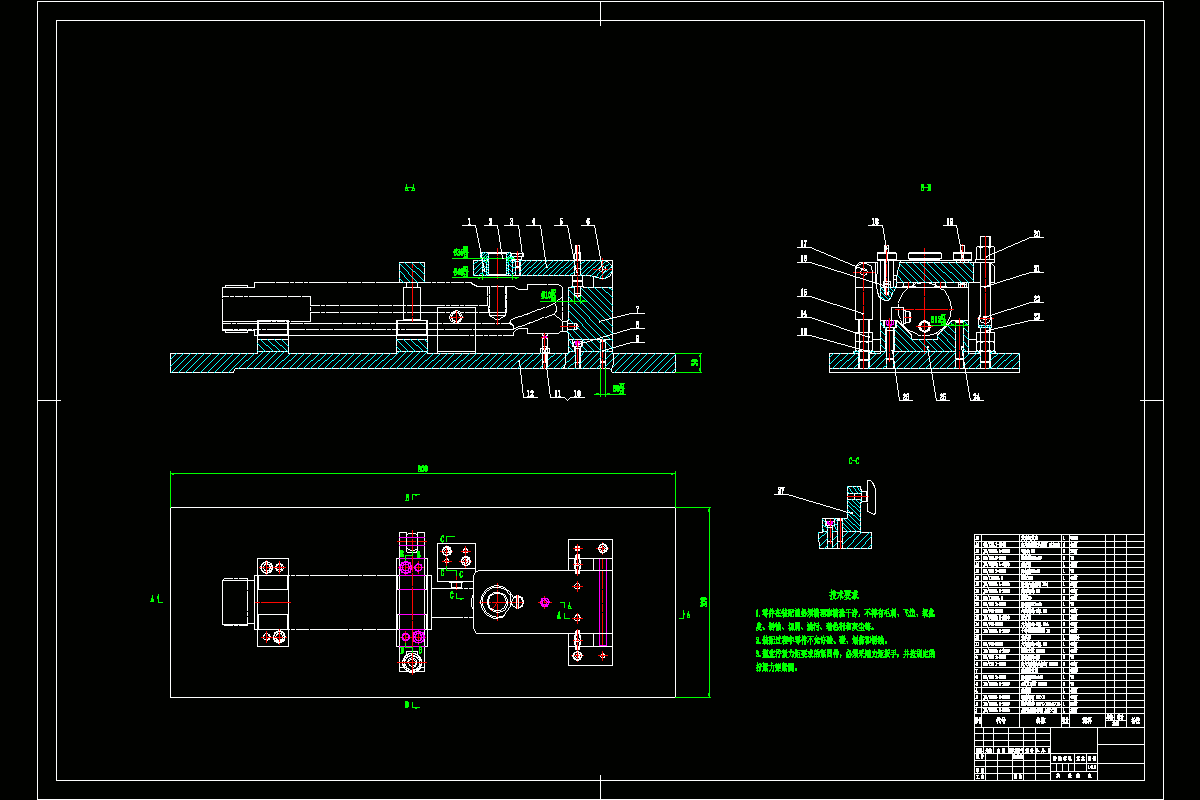

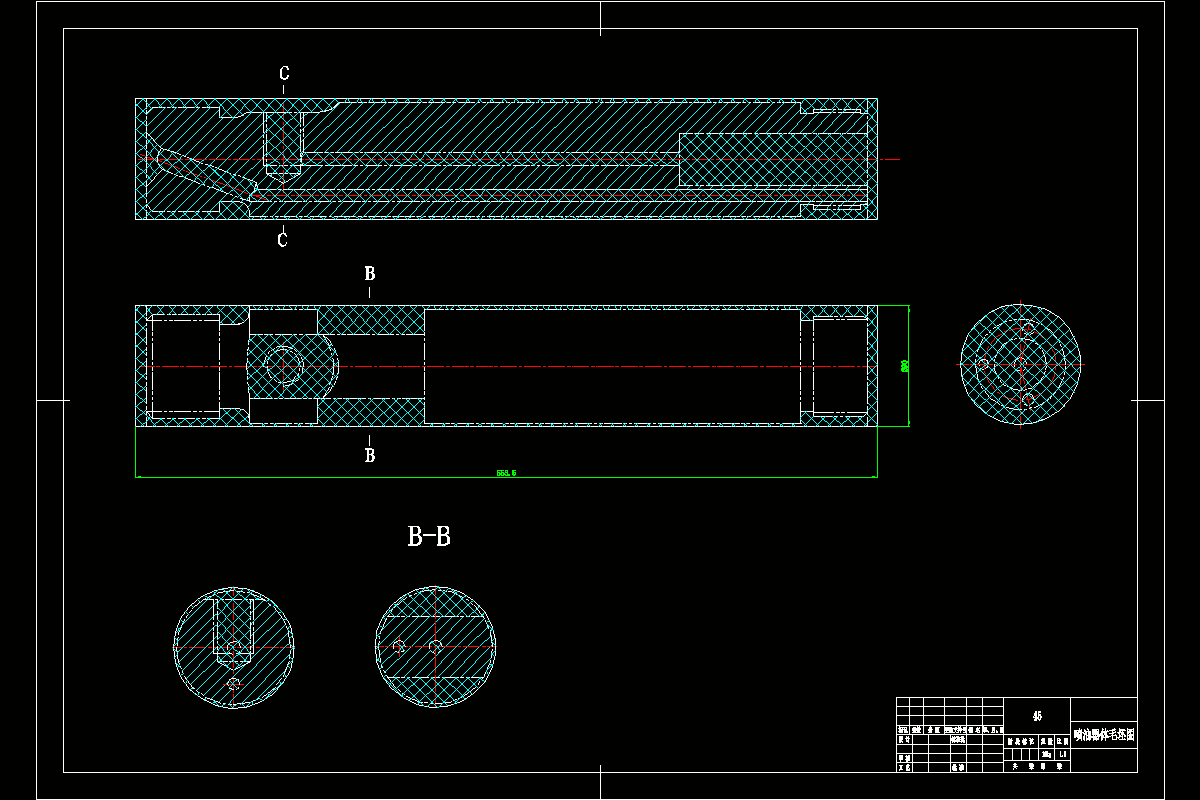

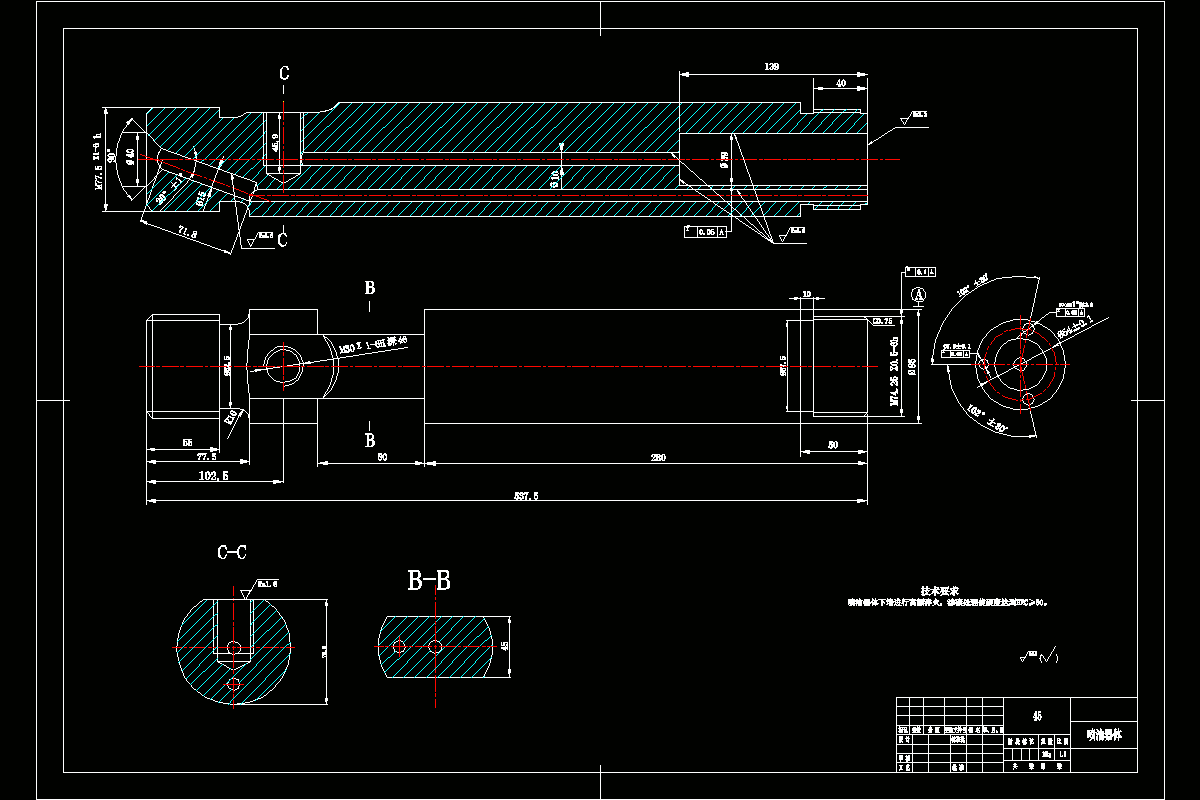

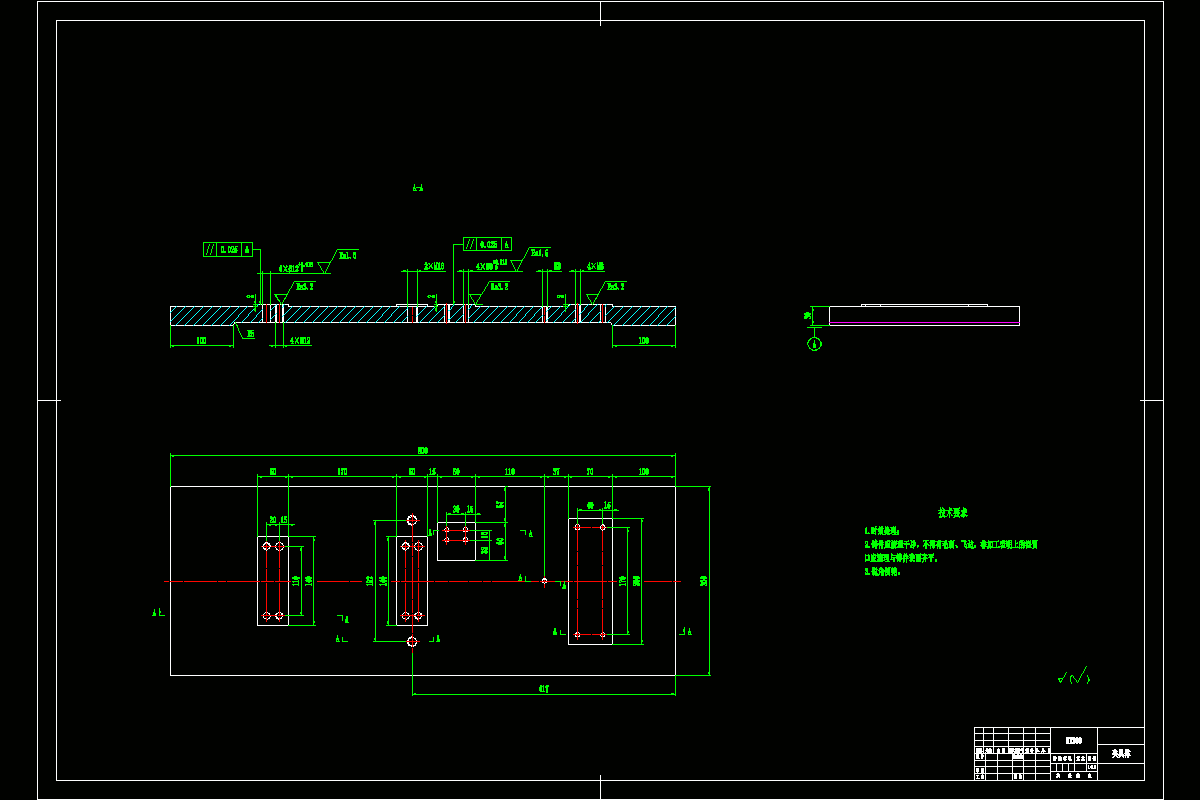

CAD版本图纸，共7张

摘要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

喷油器体的加工工艺规程和钻、攻M30x1螺纹的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：切削用量，夹紧，定位，误差。

。目录

前言1

第1章工艺规程制定2

1.1机械加工工艺规程制订2

1.2机械加工工艺规程的组成2

1.3制订机械加工工艺规程的原始资料2

第2章零件的分析3

2.1零件的作用3

2.2零件的各项技术要求3

2.3结构工艺性分析3

第3章工艺规程设计5

3.1确定毛坯的制造形式5

3.2基面的选择5

3.3选择加工方法6

3.3制定工艺路线6

3.4确定各表面的加工余量8

3.5确定切削用量及基本工时8

第4章夹具设计36

4.1定位基准的选择36

4.2切削力及夹紧力的计算36

4.3定位误差分析36

4.4夹具设计及操作的简要说明39

谢辞40

参考文献41
