JJ2403-增压活塞杆的加工工艺及钻φ10孔夹具设计 下载积分:150 资料编号: JJ2403

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: JJ2403
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

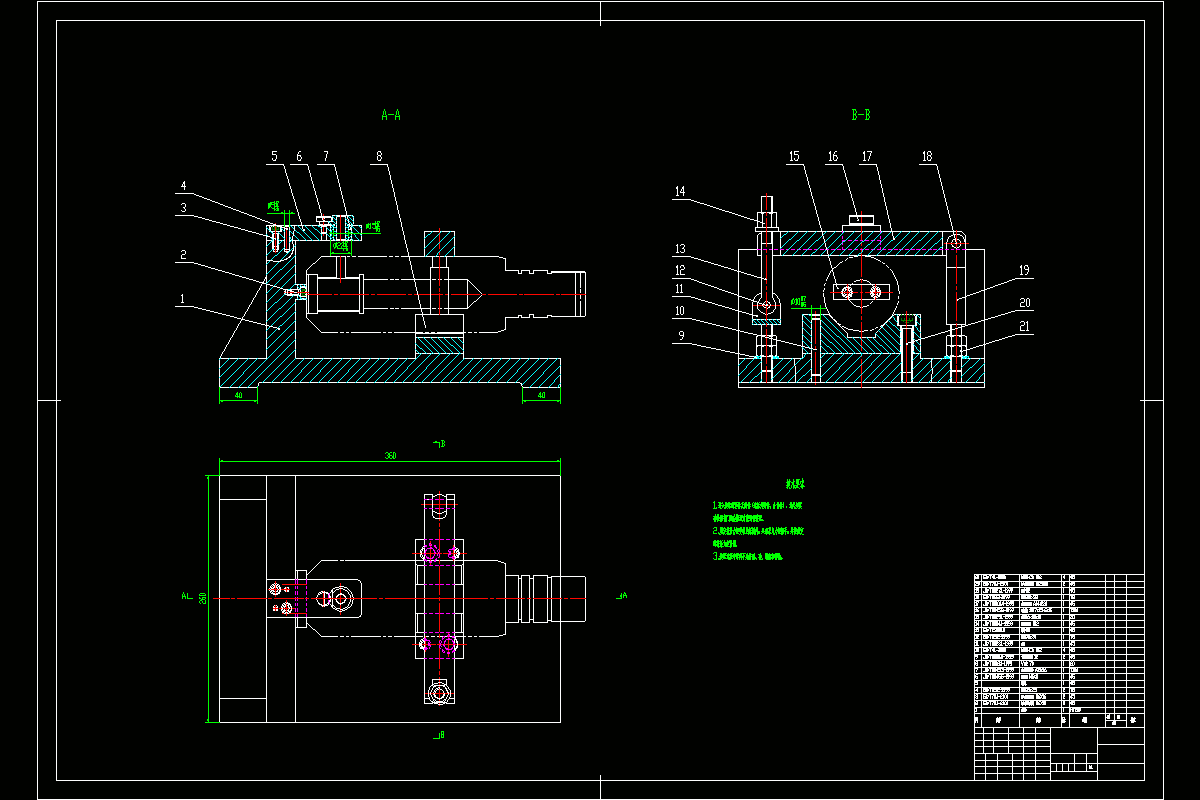

Word版说明书1份,共35页,约11000字

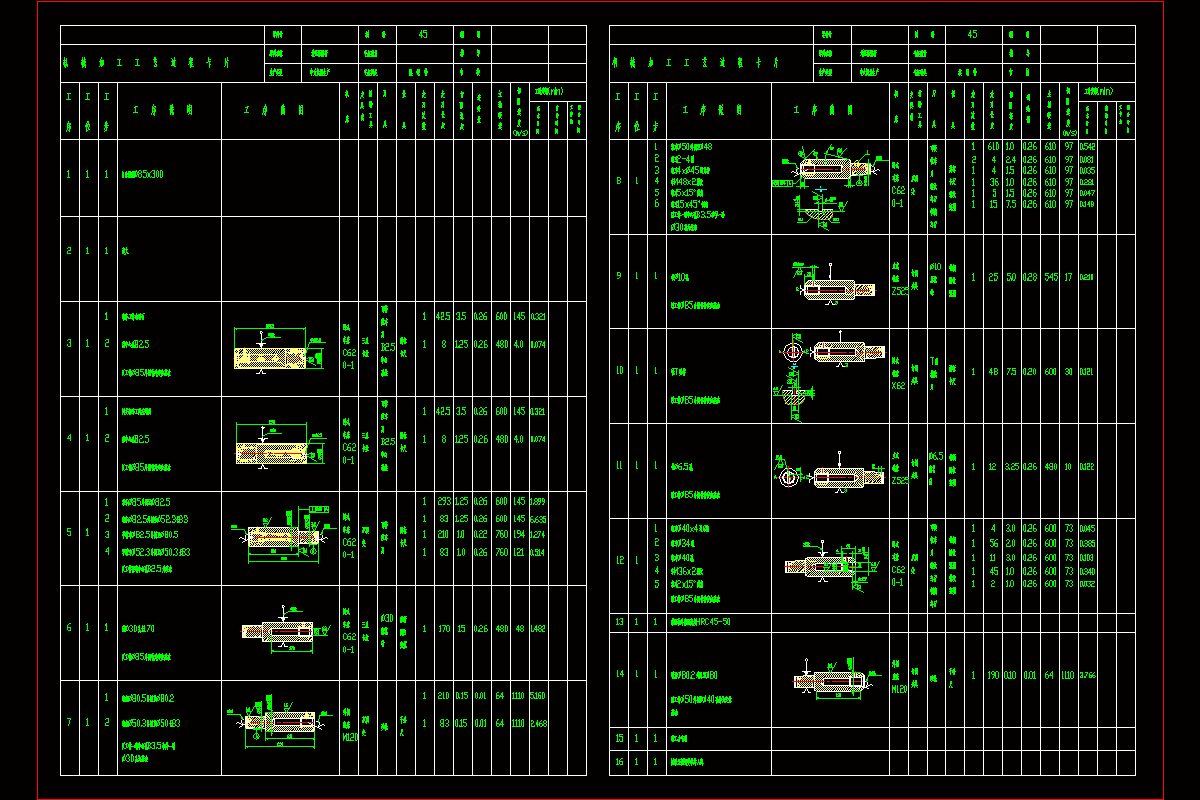

综合工艺卡1套

工艺过程卡1张

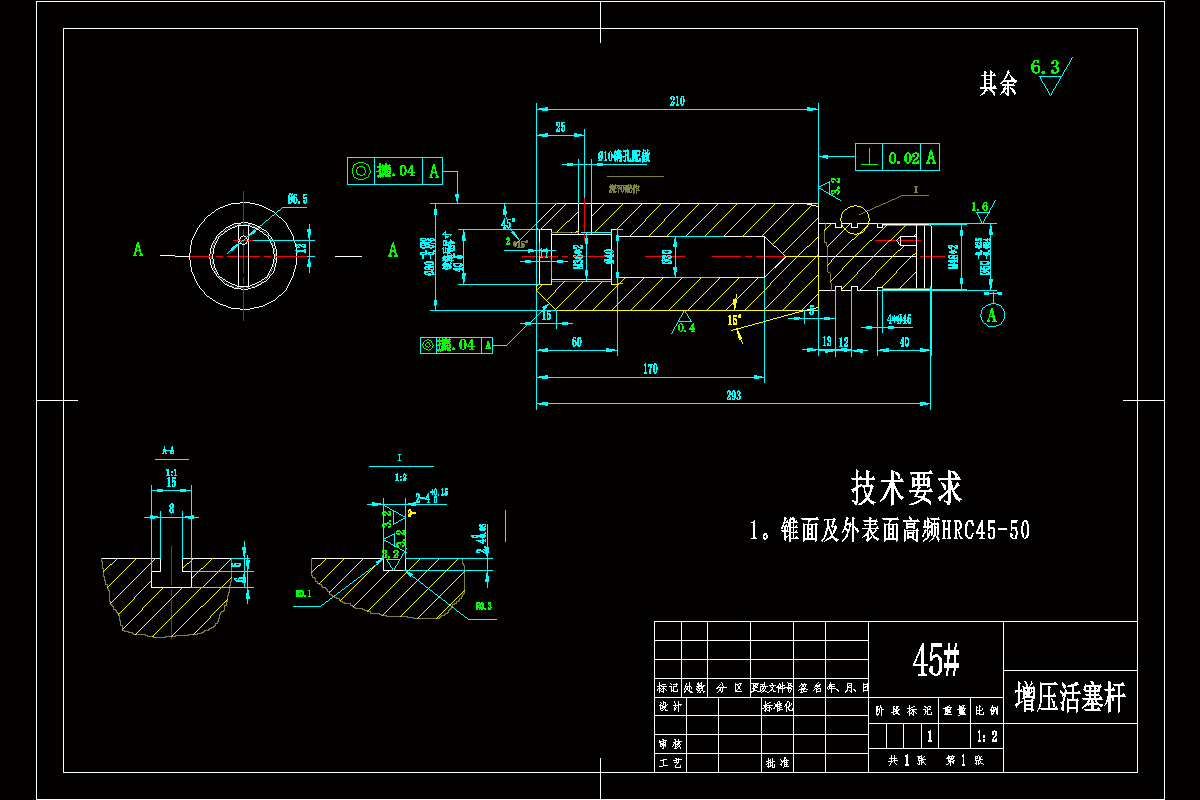

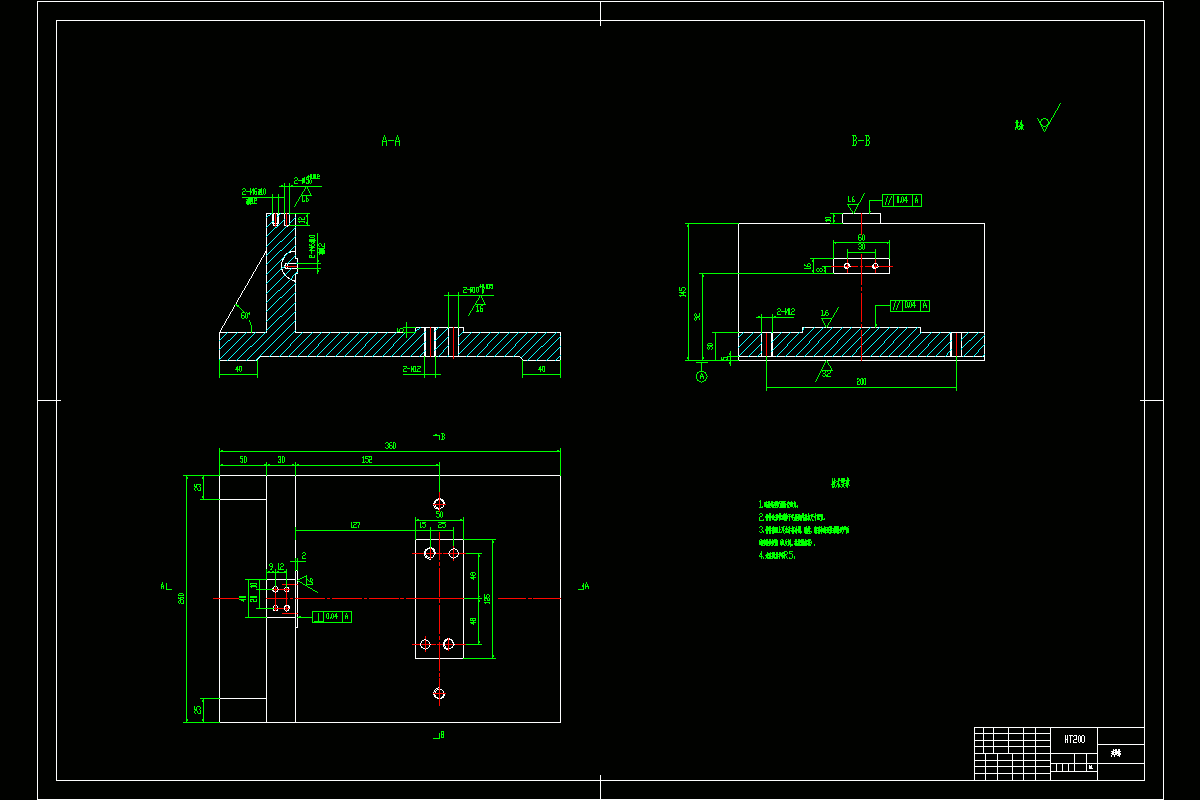

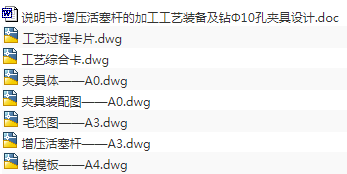

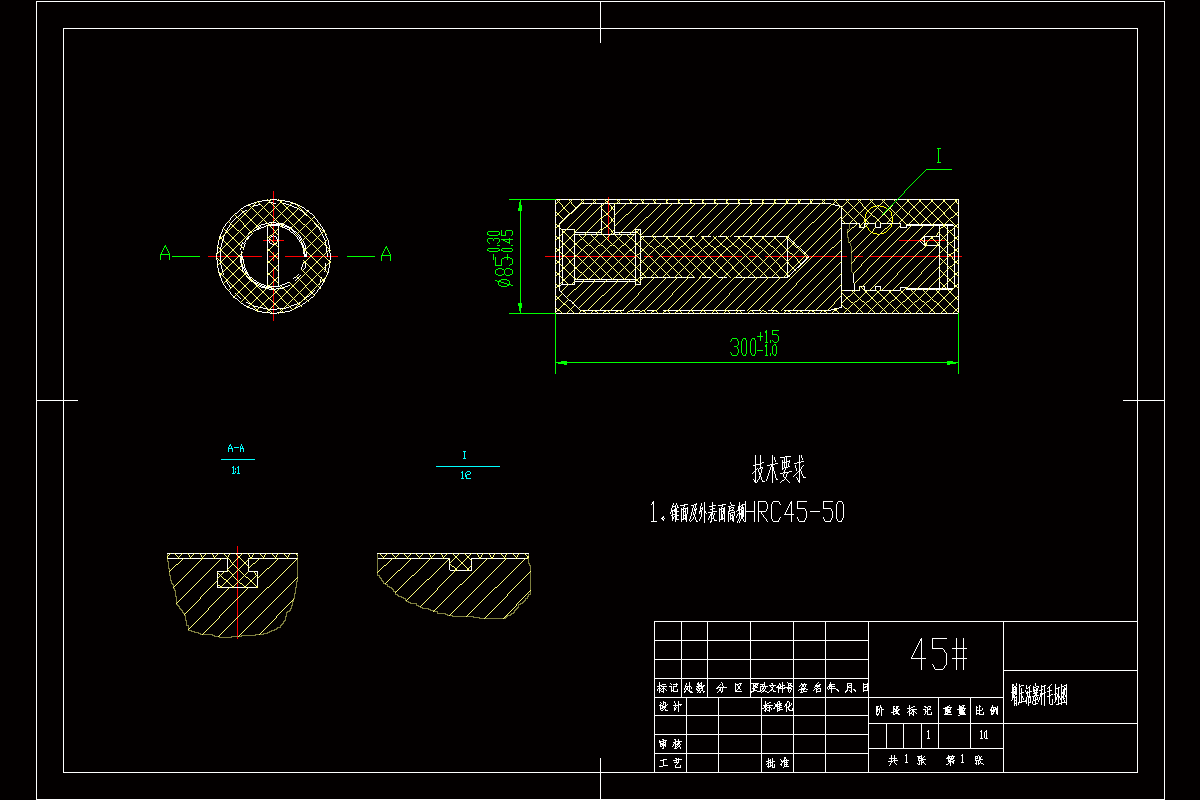

CAD版本图纸,共5张


摘要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

增压活塞杆加工工艺规程及其钻Φ10销孔的夹具设计,包括零件加工的工艺设计、工序设计以及夹具设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。

关键词:增压活塞杆、加工工艺、夹具设计、工艺路线、切削用量

目录

摘要I

Abstract II

第1章绪论1

1.1机械加工工艺规程的作用1

1.2研究方法及技术路线1

第2章零件工艺的分析3

2.1零件的工艺分析3

2.2确定毛坯的制造形式4

第3章拟定工件的工艺路线6

3.1定位基准的选择6

3.1.1精基准的选择6

3.1.2粗基准的选择6

3.2加工路线的拟定6

3.3选择方案8

第4章确定切削用量及基本工时9

第5章钻床夹具设计27

5.1问题的提出27

5.2定位基准的选择27

5.3定位分析27

5.4切削力及夹紧力计算27

5.5定位误差分析28

结论31

参考文献32
