JJ2408-圆形薄壁螺母加工工艺及钻攻M36螺纹孔夹具设计 下载积分：150　资料编号： JJ2408

作品包括:

Word版说明书1份，共31页，约12000字

工序卡8张

工艺过程卡1张

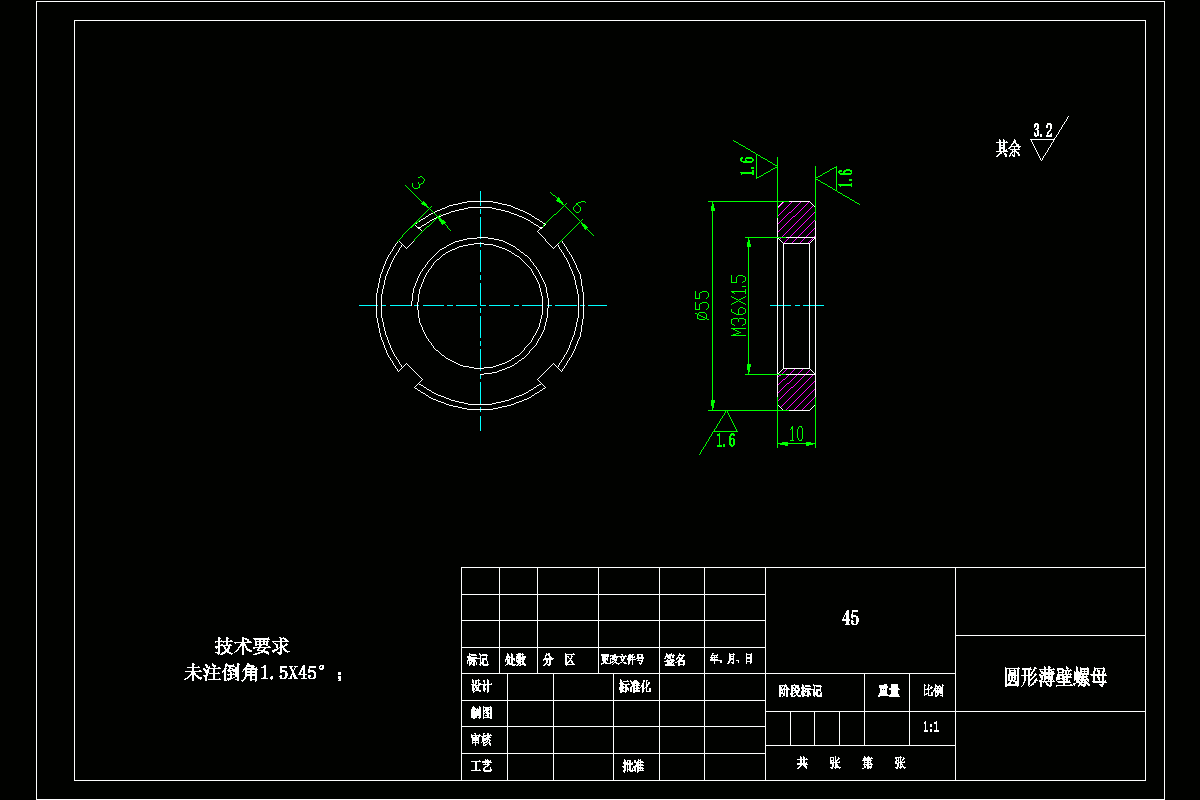

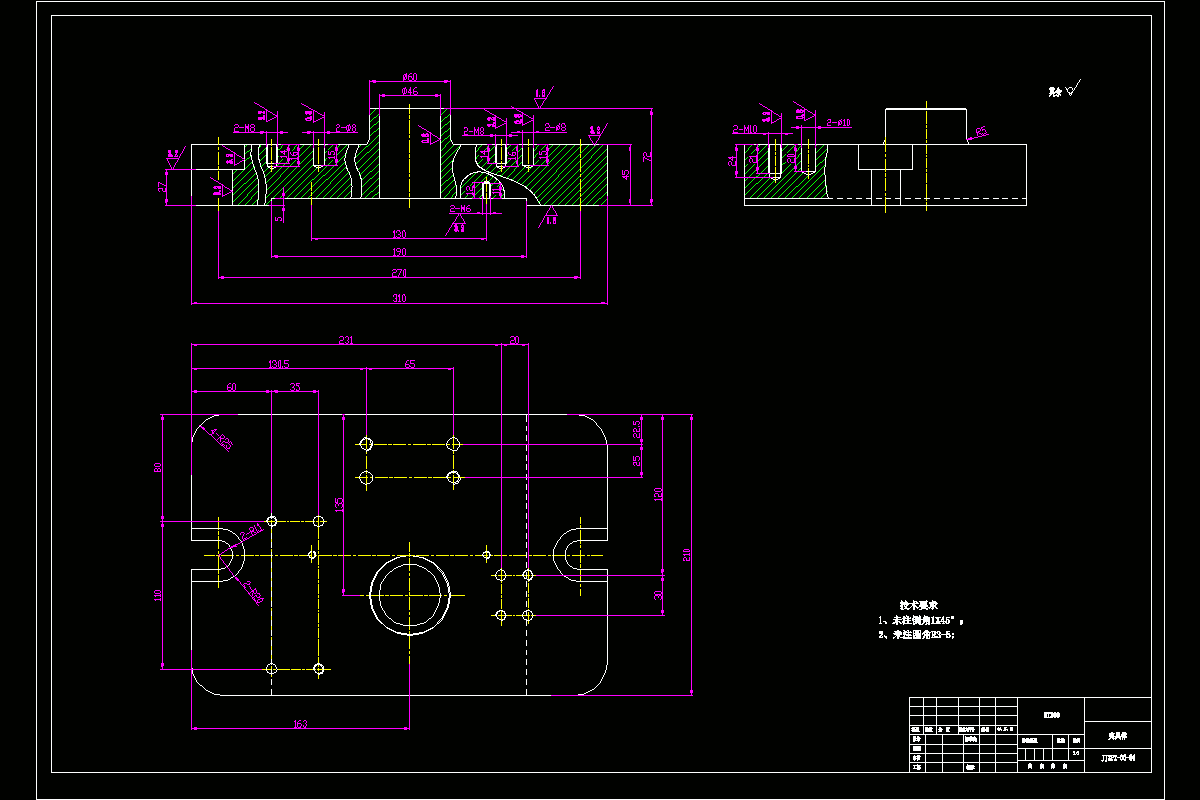

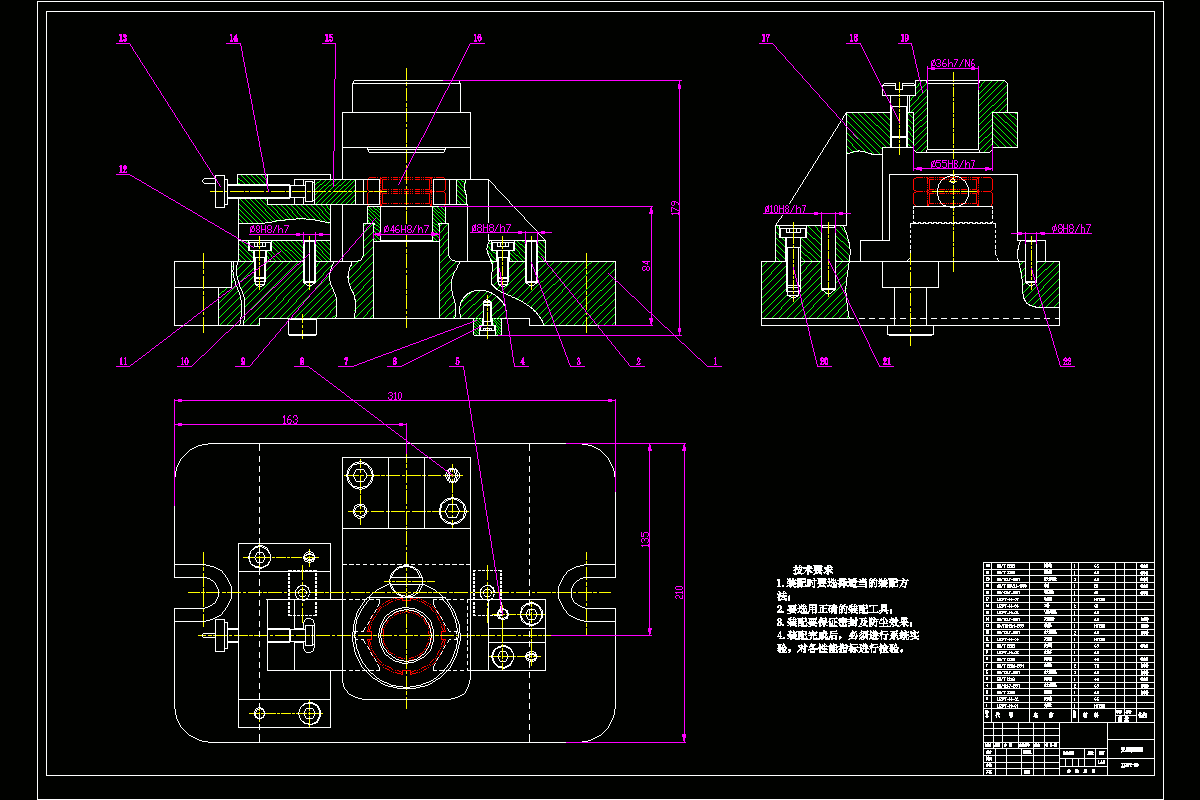

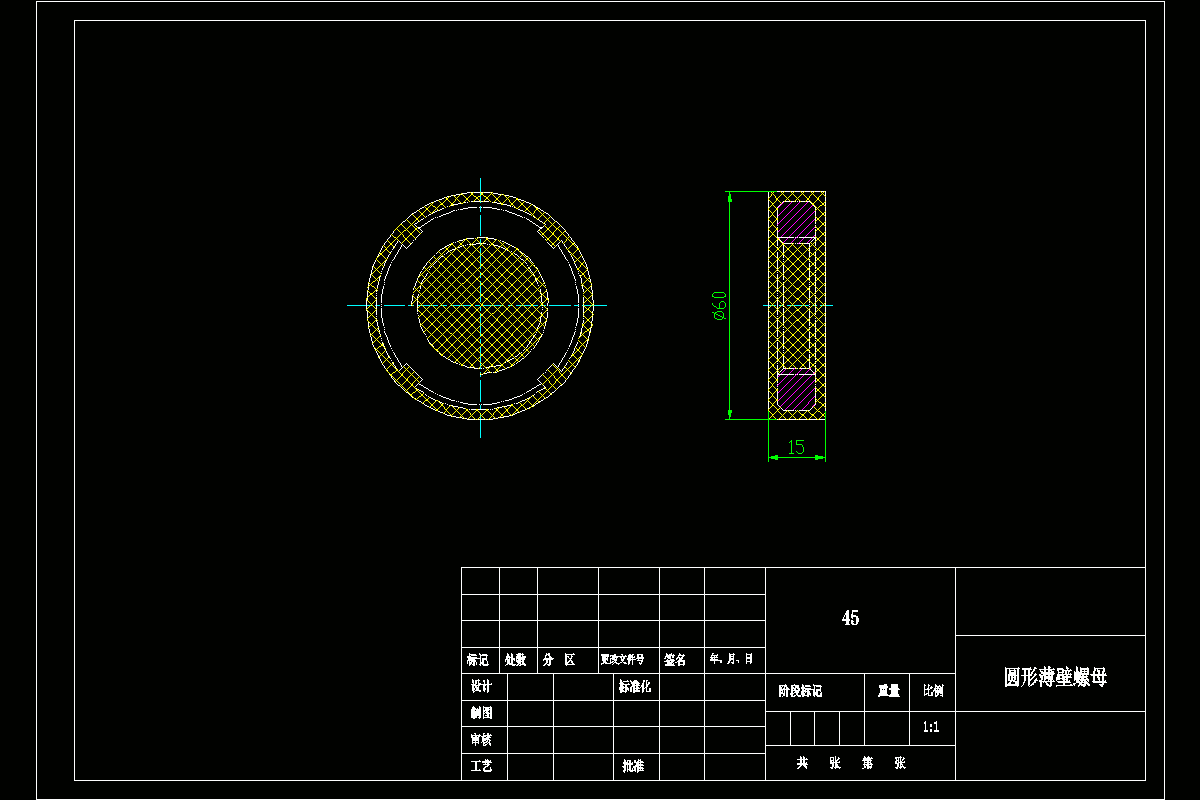

CAD版本图纸，共9张

摘要

本次主要设计内容是对圆形薄壁螺母进行加工工艺的设计以及攻M36X1.5螺纹孔专用夹具设计。该零件的作用是紧固机器以及机构上的零件。确保机器或者机构正常工作，一般是和螺栓配合使用。

工艺设计涉及到的知识点比较多，有机械生产工艺，公差配合与测量等。设计工艺的时候要分析零部件，将产品的工艺路线设计出来：设计工序的时候，算出来这个产品的每一个工序的数据；完成加工工艺路线对应的工艺过程卡和切削用量对应的加工工序卡。

专用夹具设计了攻M36X1.5螺纹孔的钻床专用夹具。设计专用夹具的时候，将固定工件的定位方案还有元件确定好，将夹紧工件的夹紧方案还有夹紧元件确定好等等。最后，完成夹具装配图还有零件图的绘制，编写设计说明书等。

关键词：圆形薄壁螺母；加工工艺；攻M36X1.5螺纹孔；钻床；专用夹具

目录

摘要I

Abstract II

第一章绪论1

1.1本课题研究背景的分析1

1.2本课题发展现状的分析1

1.3本课题研究的目的及意义2

第二章零件的分析、制造方式及生产类型的确定4

2.1零件的分析4

2.1.1零件作用的分析4

2.1.2零件的材料分析4

2.1.3零件组成表面的分析5

2.1.4零件加工表面的分析5

2.2零件生产类型的确定5

2.3零件制造形式的确定6

第三章零件加工工艺的设计7

3.1基准的选择7

3.2选择、比较和确定加工工艺路线8

3.2.1选择加工工艺路线8

3.2.2比较和确定加工工艺路线9

3.3加工设备、夹具、刀具及量具的确定9

3.4机械加工余量的确定10

3.5确定切削用量及基本工时11

第四章专用夹具的设计22

4.1确定定位方案，选择定位元件22

4.2确定夹紧方案，选择夹紧元件22

4.3夹具体的设计23

4.4对刀装置的选择24

4.5钻削力的计算24

4.6夹紧力的计算24

4.7定位误差分析25

结论26

致谢27

参考文献28
