JJ2539-WHXC1702箱体零件数控加工程序编制[含UG三维图] 下载积分：50　资料编号： JJ2539

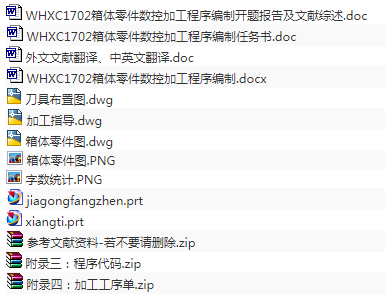

作品包括:

Word版说明书1份，共38页，约13000字

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

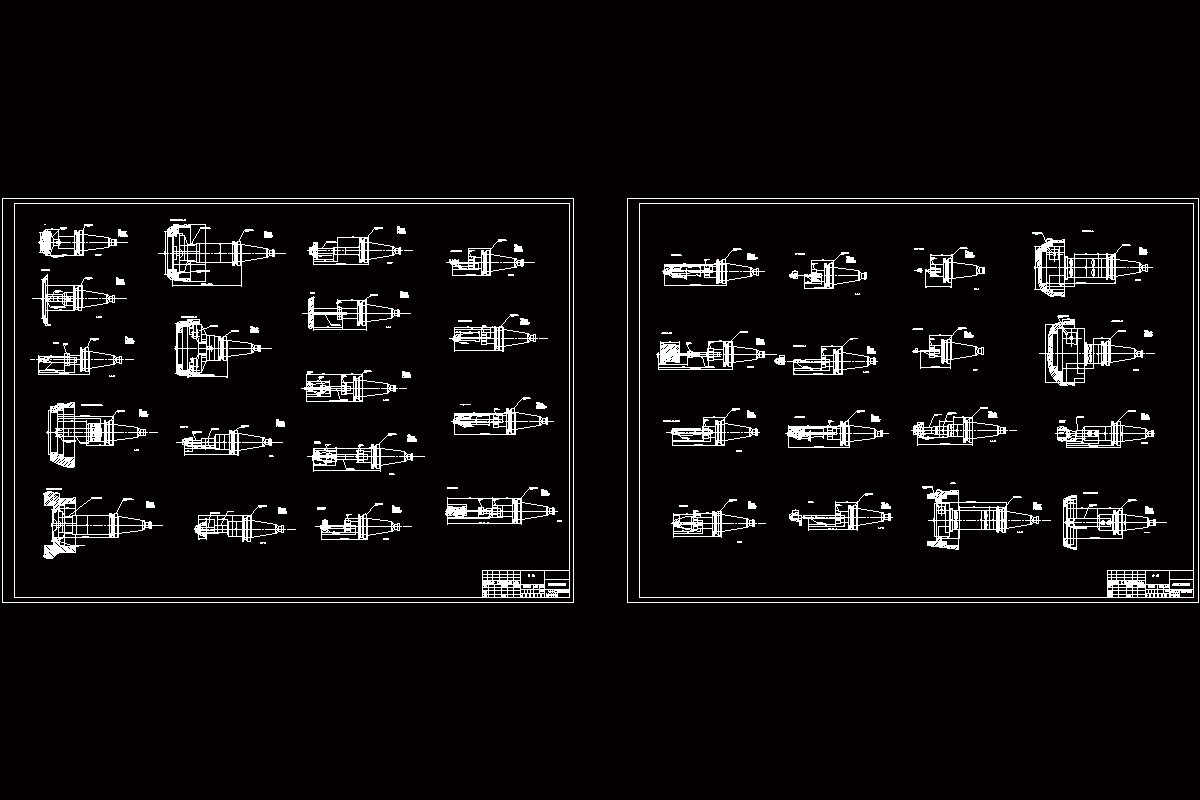

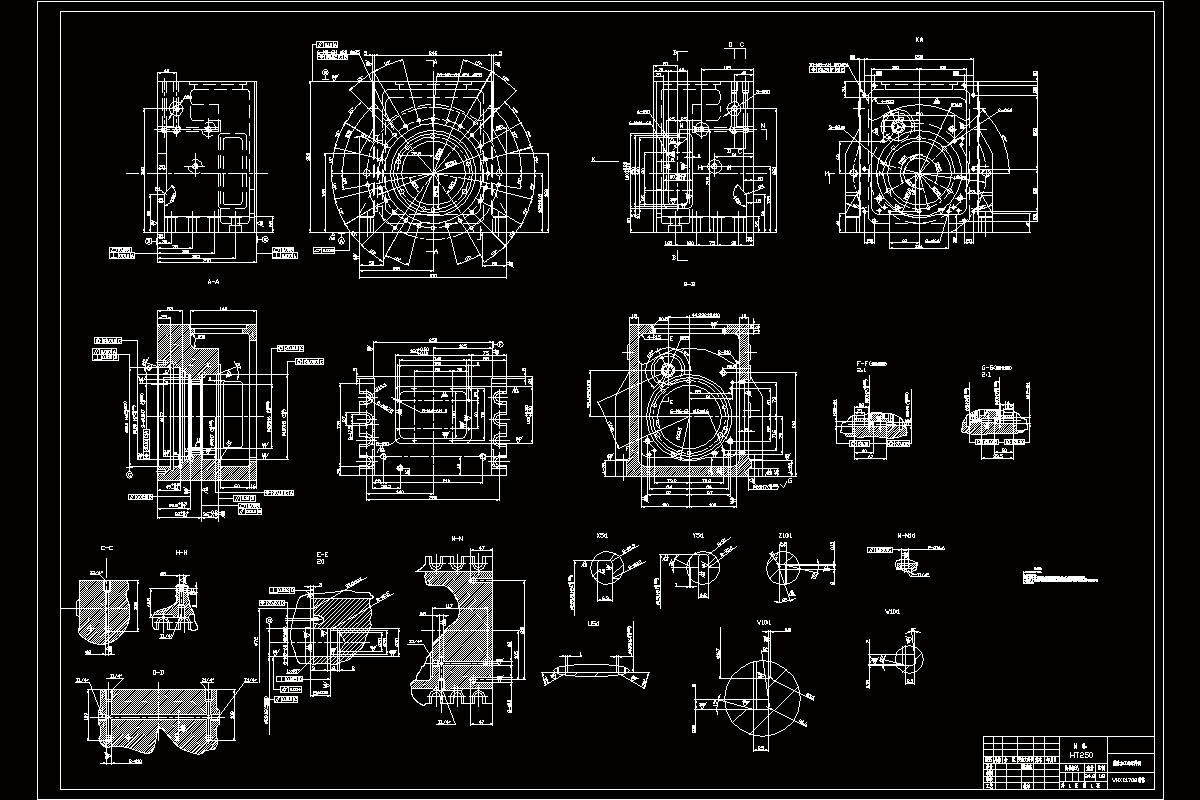

CAD版本图纸，共3张

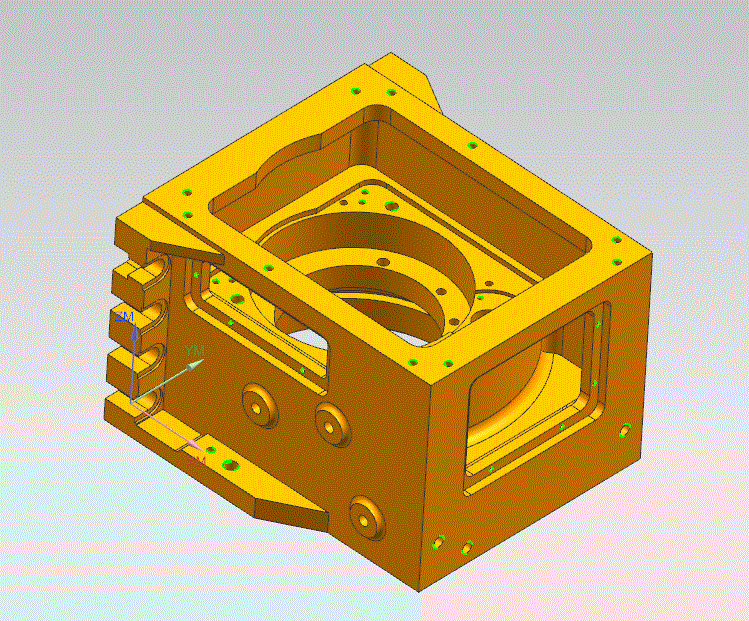

UG三维图一份

摘要

WXHC1702零件是一个孔系箱体零件。箱体类零件的加工,不但包括多个加工部位，而且还涉及许多种加工工艺，例如镗、铣、钻、铰以及攻丝等加工方法，并且对加工的精度要求也比较高，但是数控加工中心是可以通过自动换刀装置从而实现一次装夹就完成多道工序。因此，采用数控加工中心加工箱体类零件较适合。

数控加工是一种运用数字化信息对机械运动及加工过程进行控制的加工方法，由预先编制好的代码程序控制刀具运动。具体编程过程可以总结为：以分析零件图为基础，制定零件的加工工艺，绘制刀具布置图以及选取每把刀的切削参数，并在计算机上利用

UG数控编程软件完成零件的三维造型、刀具的选择和加工方式、填写切削参数、生成刀具轨迹、完成轨迹仿真，并通过后处理生成要求的最终NC代码。在此基础上，利用手工编程添加指令实现由三轴控制到四轴控制的操作。最后通过检查得到较为合理的箱体类零件加工的数控程序。以此实现对WHXC1702箱体零件的数控加工。

关键词：箱体类零件；数控加工；数控编程

目录

摘要I

ABSTRACT II

1绪论1

1.1数控编程技术概念1

1.2数控编程发展历程1

1.3数控编程技术现状和趋势1

1.4本文研究的目的及意义2

1.5本文的内容安排2

2分析零件和制定工序3

2.1分析零件和三维造型3

2.1.1分析零件图3

2.1.2三维造型过程3

2.2制定整个工序5

2.2.1数控加工工序的划分原则与内容5

2.2.2制定工序6

2.2.3切削参数的确定和刀具的选择9

3编制加工程序11

3.1建立数控加工的坐标系（工件坐标系） 11

3.1.1工件坐标系建立的原则11

3.1.2建立箱体零件的坐标系11

3.2典型加工部位的编程过程的详细叙述14

3.2.1T03粗精铣前面的整个编程过程14

3.2.2T14钻前视图孔的整个编程过程21

3.2.3T7镗前视图孔的整个编程过程27

3.3最终的数控加工程序30

4结论31

参考文献32

致谢33

附录1：外文翻译34

附录2：外文原文45
