KS798-轴架加工工艺设计及铣φ22孔端面和4-M6孔专用夹具设计[含Proe三维] 下载积分：200　资料编号： KS798

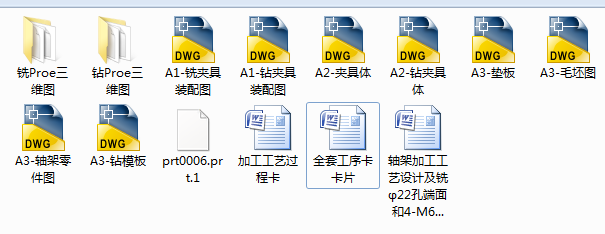

作品包括:

说明书1份，共40页，约14000字左右

CAD版本本图纸，共8张

Proe三维图一份

摘  要

本毕业设计的课题是轴架零件的机械加工工艺及夹具设计。从图纸中可以清楚的知道，轴架类零件的作用是用来支撑运动零件和其他的基本零件，轴架类零件的组成部分形状多种多样，轴架类零件也各有不同，但是按照其结构功能大体可以分为三大部分：工作主题部分、安装部分和连接支承部分，随着科学技术的迅猛发展，轴架类零件的制作和使用过程中得到了一致好评，应用的范围一直在扩展，这种零件在机械的使用中具有良好的稳定性和操纵性，一直是气密性要求高适应好等高要求铸件应用的主要对象。这种设计是必须要 培养自主学习以及自我创新的能力。所以这种设计是全面和实用的，涵盖广泛的知识。因此，我们不仅要关注设计中的基本概念，也需要关注生产实践。把理论和生产实践结合起来，我们才能完成好这次的设计。

这篇论文会对国内轴架零件加工工艺夹具的历来的情况进行一个简要的概述，而且加上了轴架零件加工工艺夹具工作的理念简述，综述国内外轴架零件加工工艺夹具的现在的发展情况后，也综合了它的装置构造是如何设计概念。论文中，做好了轴架零件加工工艺夹具构造与设计的方案，对该装置的参数进行设计，校对其强度，分析其运动，轴架零件加工工艺夹具的每个机械构造和尺寸分别得到确认和完善。

关键词：轴架，工艺，夹具

目 录

摘  要 I

ABSTRACT II

第1章  绪论 2

1.1 课题的目的及意义 2

1.2 国内外发展动态 3

1.3主要研究内容 5

第2章 零件分析 7

2.1零件详细分析图 7

2.2零件的作用 7

2.3零件加工表格面的详细技术分析 8

2.4把毛坯的余量跟形状确定 8

2.5绘制毛坯图 9

第3章 机械加工的工艺流程设计 10

3.1准确选择定位基准 10

3.2 拟订的工艺过程 10

第4章 加工设备跟工艺装备的选选取 13

4.1依照不同的工序来选择不同的机床 13

4.2如何选选取刀具，夹具以及量具 13

4.3 切削用量的计算和确定 13

第5章 钻床专用夹具设计 27

5.1确定出设计的任务跟收集并分析原始的资料 27

5.2夹具的结构以及类型 29

5.3工件定位基准的选择和自由度分析 29

5.4夹具的内部结构 30

5.5对夹具的精度进行分析 31

5.6夹紧力计算 33

5.7夹具设计及操作的简要说明 33

第6章 铣床专用夹具设计 35

6.1确定出设计的任务跟收集并分析原始的资料 35

6.2工件定位基准的选择和自由度分析 35

6.3夹具的内部结构 35

6.4对夹具的精度进行分析 36

6.5夹紧力计算 36

6.6夹具设计及操作的简要说明 37

第7章 总结与展望 39

7.1总结 39

7.2展望 40

参考文献 41

致谢 43
