Z1598-合成氨装置-中温加压变换第一热交换器设计 下载积分：100　资料编号： Z1598

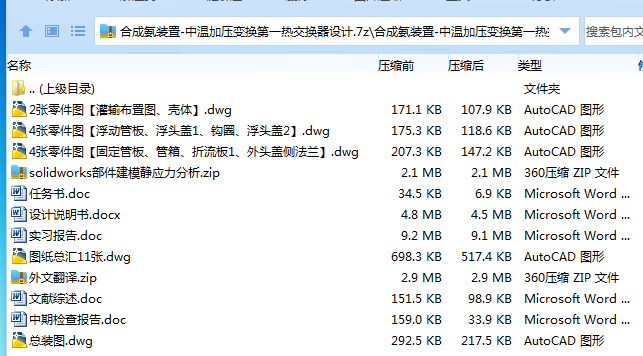

作品包括:

Word版说明书1份，共63页，约17000字

任务书一份

文献综述一份

外文翻译一份

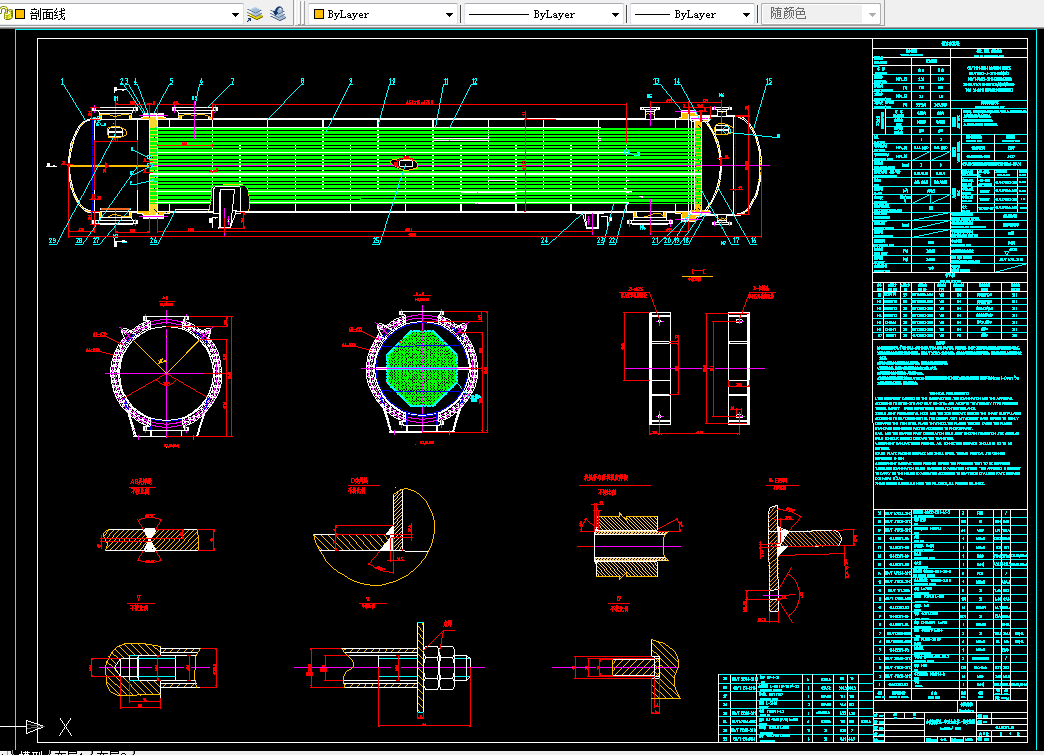

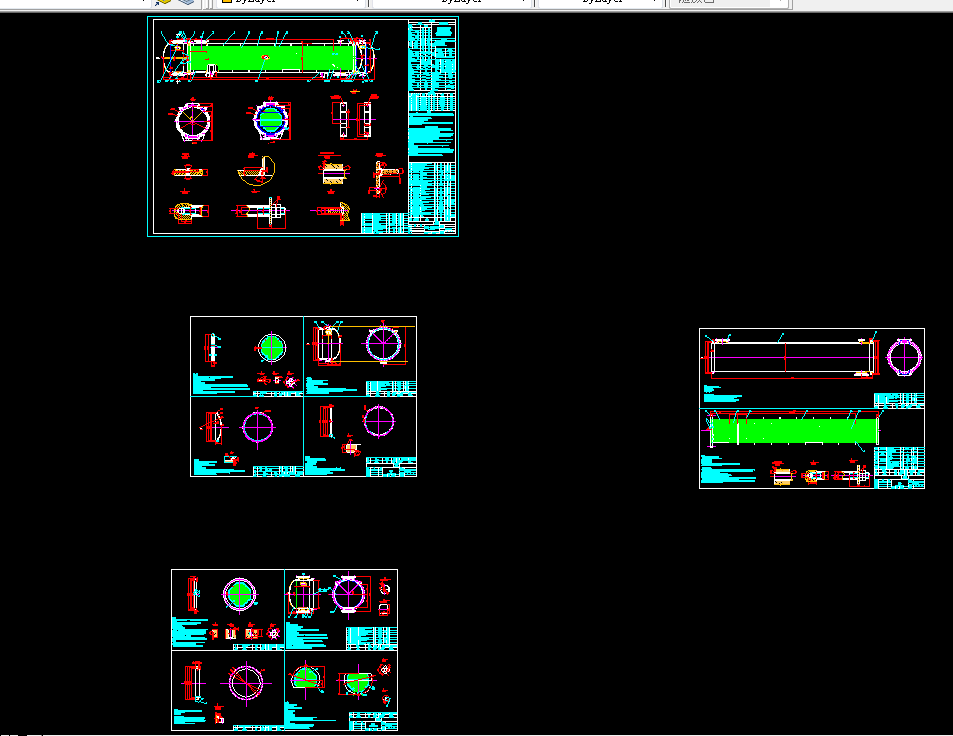

CAD版本图纸，共11张

摘要：本设计需要设计一台适用于合成氨变化工段的浮头式换热器，要求是满足中温加压变化工艺。本换热器传热系数为17W/m2.℃，换热面积为682.5m2，传热面积裕度36%，公称直径为DN=1500mm，换热器总长约为11300mm，设备净重26383kg，充满水时设备最大重量为38083kg，换热面积为682.5m2，属于第Ⅱ类压力容器。半水煤气与变换气危害程度是中度，属于第一组介质。换热管选用规格为φ25×2.5mm的标准无缝钢管，长度9m，排列方式转角正方形。半水煤气走壳程，变换气走管程，壳程的设计压力2.31Mpa，设计温度是170℃；管程设计压力是1.98Mpa、设计温度是350℃。本换热器是单壳程双管程。壳体壁厚20mm，材料是Q345R，前管箱封头是EHA1500×20-Q345R,，后管箱EHA1600×20-Q345R，球冠形封头是SDH1500×24(19.7)-Q345R；管板材料是16MnⅡ锻件，固定管板厚度128mm，浮动管板厚度110mm。容器法兰为长颈对焊法兰，除浮动管箱的法兰为DN1600mm，其余三个法兰均为DN1500mm，浮头法兰厚度计算得120mm。折流板计算时取18块，实际绘图时为16块折流板，间距450mm，上下布置。管程需要设置防冲板，接管均选取外径530mm，管程接管壁厚是48mm，壳程接管壁厚42mm。

最后选取固定端管箱用Solidworks三维建模，并进行有限元进行分析。

关键词：浮头式换热器；工艺计算；结构计算；有限元分析

目录

摘要I

Abstract II

1绪论7

1.1生产合成氨的工艺介绍7

1.2变换工段简介8

1.3管壳式换热器的简介8

2换热器的工艺计算9

2.1换热器的工艺计算流程图9

2.2原始数据给定与物料成分说明10

2.3换热器类型、流动空间和流动方式初选11

2.4物料定性温度与该温度下的物料参数确定查取11

2.5换热器工艺数据计算12

2.6计算工艺结构尺寸12

2.7热力核算15

2.8管壳间壁温差与接管尺寸17

2.9换热器内流体的压强校核17

2.10工艺计算数据表汇总18

3热交换器的结构计算21

3.1设计参数的选定21

3.2壳体壁厚的计算与校核21

3.3管箱尺寸的计算与校核22

3.3.1固定端管箱厚度计算22

3.3.2浮动管箱23

3.3.3固定端管箱封头24

3.3.4浮头管箱封头25

3.4管板25

3.4.1固定管板26

3.4.2计算布管限定圆27

3.4.3浮动管板计算27

3.4.4钩圈式浮头的尺寸31

3.4.5球冠形封头计算32

3.4.6浮头法兰计算33

3.4.7钩圈计算34

3.5接管与管法兰以及开孔补强计算37

3.5.1接管计算37

3.5.2接管开孔补强计算38

3.5.3接管最小安装位置计算41

3.5.4管箱尺寸确定方法42

3.6法兰42

3.6.1固定管箱法兰42

3.6.2外头盖法兰、外头盖侧法兰43

3.6.3管法兰44

3.7折流板的厚度及空间布置45

3.8防冲板和导流筒的设置45

3.8.1管程防冲结构45

3.8.2壳程防冲结构46

3.9拉杆的尺寸46

3.10分程隔板47

3.11换热器各部分质量计算47

3.12鞍式支座的选取与校核50

3.13管箱吊耳的选取50

3.14标牌选取50

4固定端管箱的有限元分析52

4.1工程背景52

4.2设计问题转为实验问题52

4.3 Solidworks建模以及有限元分析报告53

4.4材质属性55

4.5负载和夹具55

4.5网格信息56

4.6合力信息57

4.7算例结果57

4.8结论59

5经济核算60

6总结61

参考文献62

致谢64
