作品包括:
Word版说明书1份,共39页,约12000字
CAD版本图纸,共1张

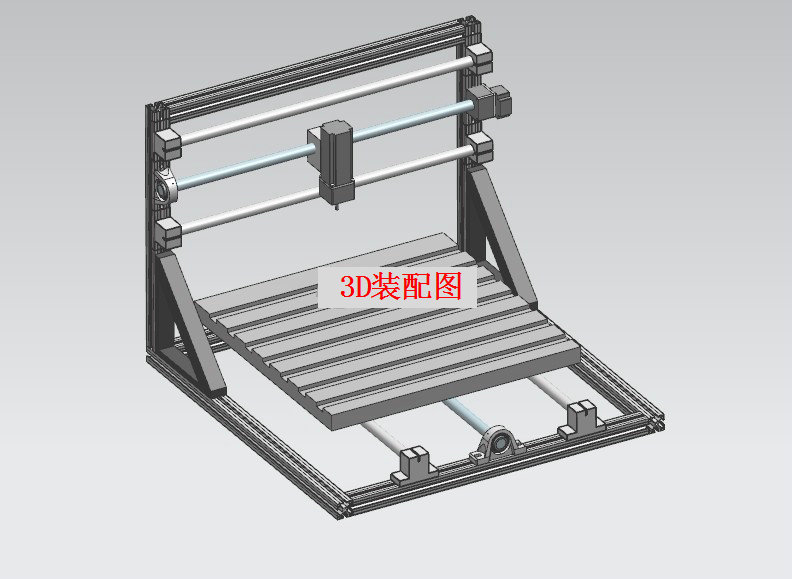

UG三维图一套
摘要:本设计以SCT89C52单片机作为下位机,同时也是控制核心器件。利用labview作为上位机开发软件,对单片机内的脉冲信号进行控制。该虚拟信号发生器能实现1MHz频率、占空比可调的方波输出。该设计的核心部分为单片机的时间计数器和labview的程序设计,以及labview与单片机的通讯。Labview与单片机通过usb线转RS232的方式进行通讯,该转换有一块芯片实现,此处不多赘述。通过上位机旋钮控制占空比的比值可在30到80之间变化。该三轴位移系统主要包括labview上位机,SCT89C52单片机、方波脉冲信号、程序下载模块、步进电机以及三轴的铝制框架。该三轴位移系统有性能稳定,价格低廉以及结构稳定的优点。
关键词:Labview;STC89C52单片机;定时器;三轴位移系统
目录
摘要I
目录I
第一章绪论2
§1.1三轴位移系统概述2
§1.2三轴位移系统技术状况3
§1.2.1中断技术3
§1.2.2定时器技术3
§1.3三轴位移系统的研究目的及意义3
§1.4设计任务4
第二章总体设计5
§2.1机械结构总体设计5
§2.2程序总体设计5
第三章设计环境介绍7
§3.1虚拟仪器7
§3.1.1开发过程7
§3.1.2拥有比传统PC更强劲的性能8
§3.2虚拟仪器的特点8
§3.3关于LabVIEW 9
第四章下位机系统设计14
§4.1单片机介绍14
§4.2设计及选择15
§4.3总体硬件框图15
§4.4 STC89C51芯片介绍15
§4.5时钟电路的设计16
§4.6电源模块17
§4.7程序模块分析17
第五章上位机软件设计20
§5.1主程序的设计20
§5.2 Labview上位机程序21
§5.2.1串口设置21
§5.2.2上位机串口通信的顺讯21
§5.2.3占空比与频率控制22
§5.2.4生产者结构23
§5.2.4消费者结构24
§5.2.5窗口操作选择25
§5.2.6上位机波形模拟25
§5.2.7初始化界面设计26
第六章系统调试与测试结果分析29
§6.1主要元器件29
§6.2软件调试29
§6.3硬件调试29
§6.4测试结果29
结论33
参考文献34
致谢36
