JJ3180-基于麦克纳姆轮的全方位机器人移动底盘的设计 下载积分:50 资料编号: JJ3180

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: JJ3180
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

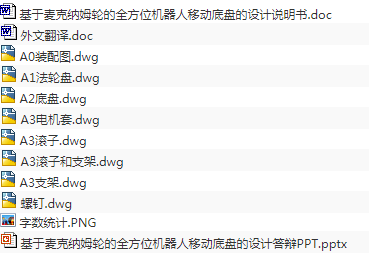

作品包括:

Word版说明书1份,共31页,约11000字

PPT答辩一份

外文翻译一份

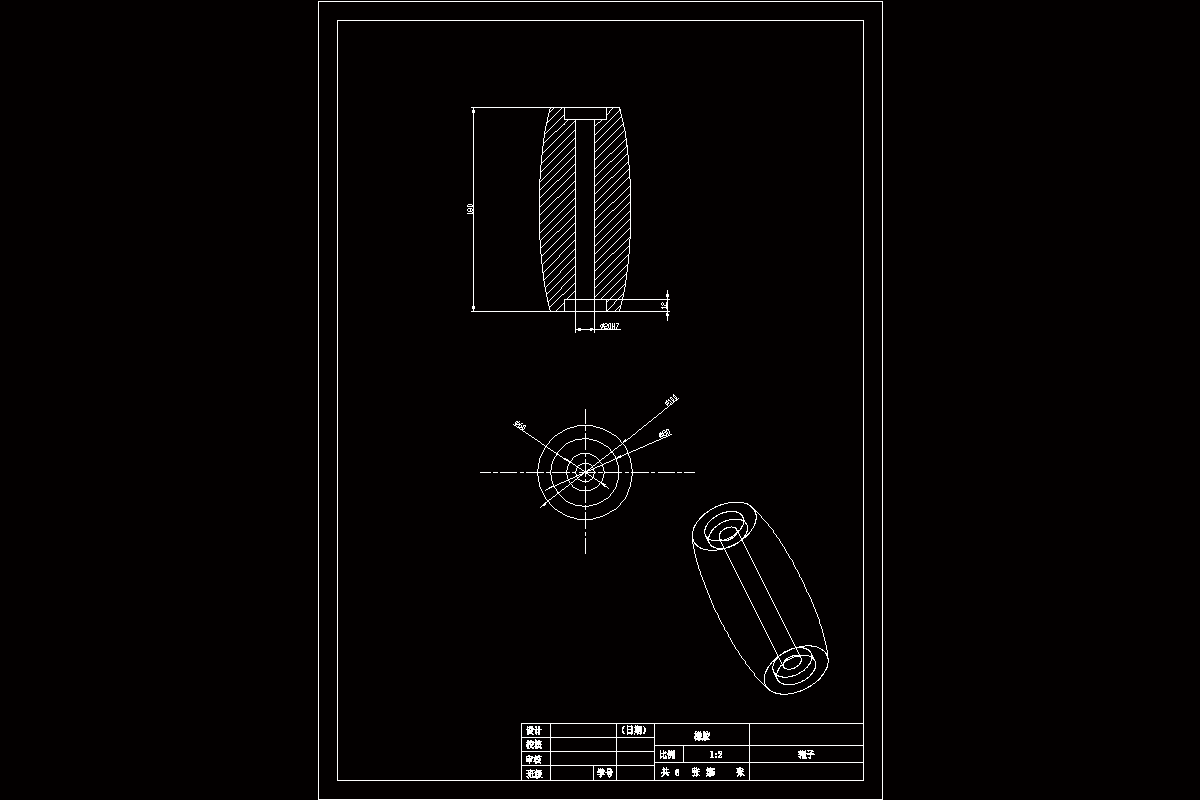

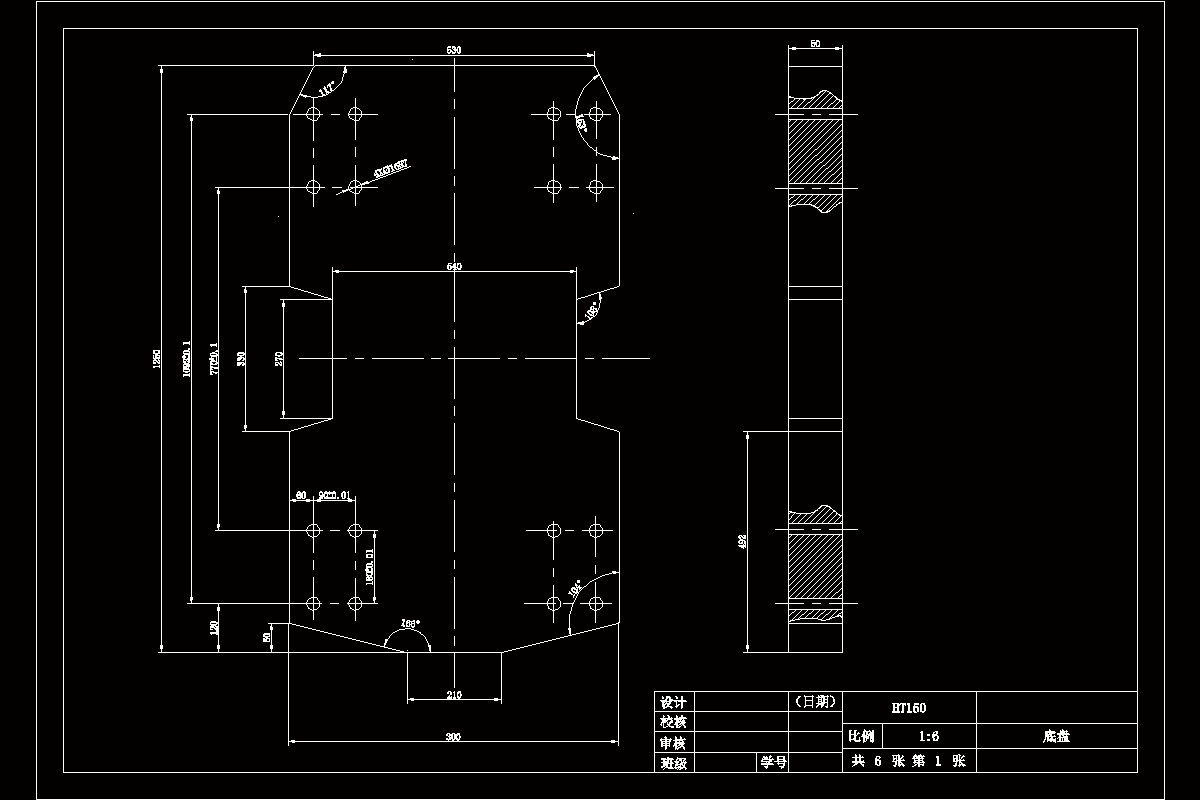

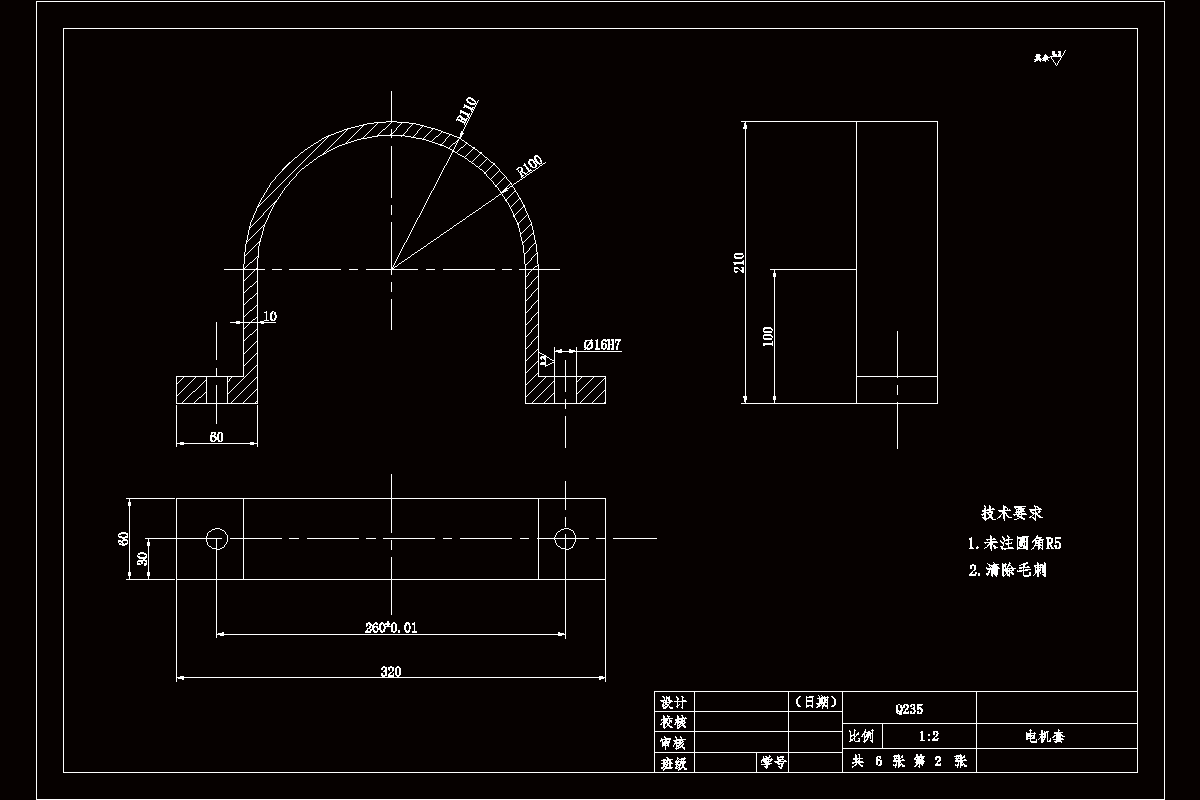

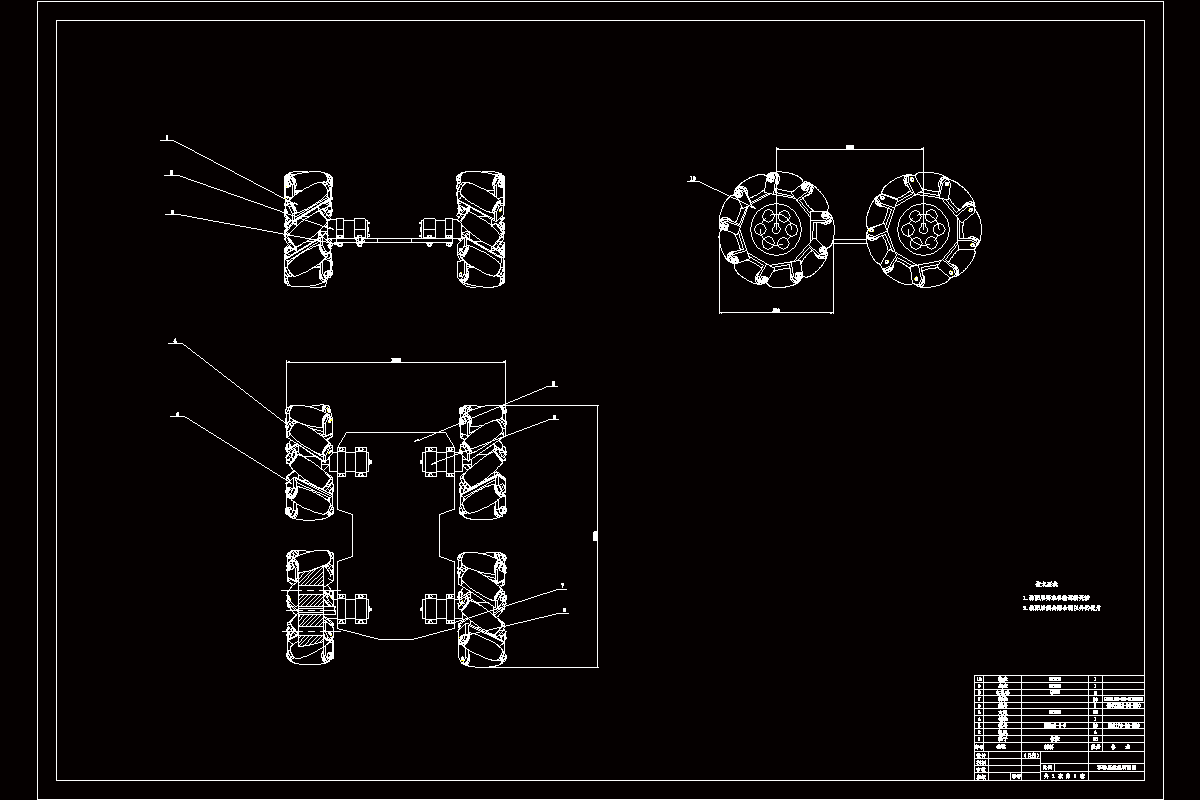

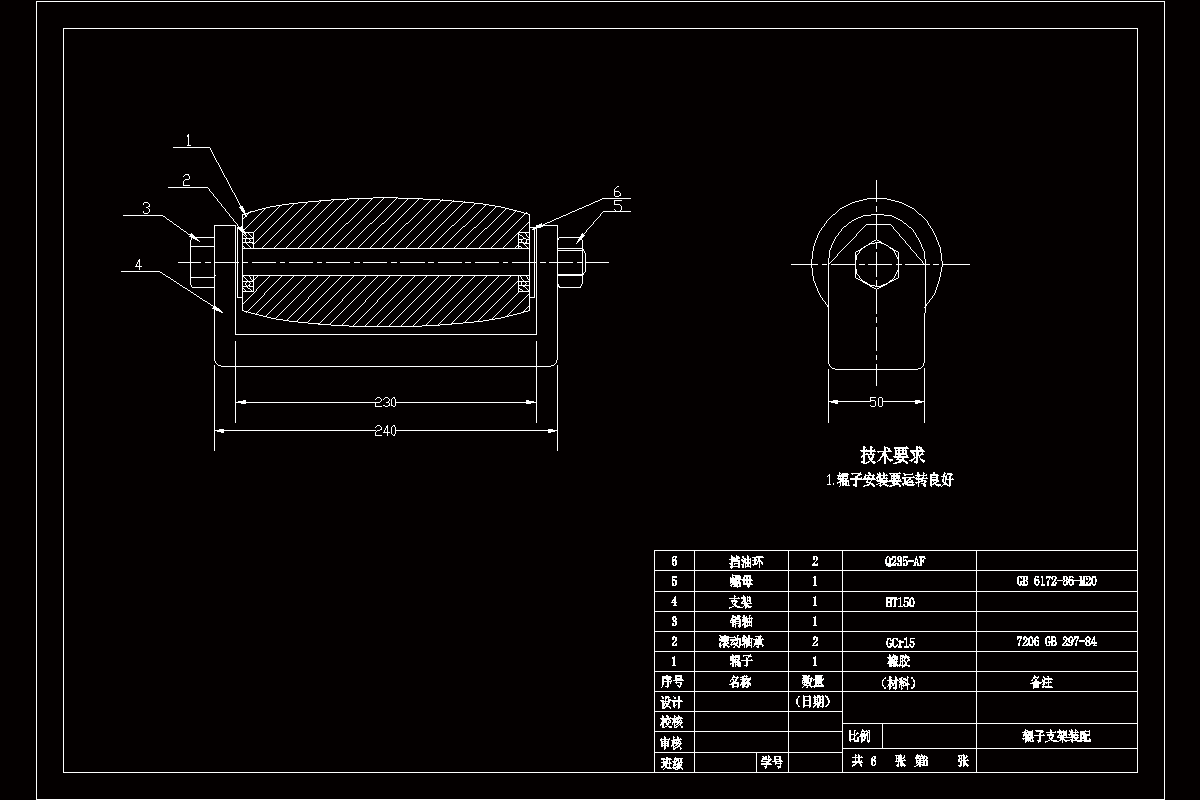

CAD版本图纸,共8张


摘要

基于Mecanum轮的全方位移动底盘具有较好的移动性能,并且可以在任何方向上进行移动,且无需底盘进行旋转运动。所以它的应用场合有很多,比如在狭小的空间环境和物流运输中运用。本次设计了一种可行的Mecanum轮设计方案,基于此,自主设计和开发了基于Mecanum轮的全方位移动底盘。本次共分为5章。包括概论、移动底盘的总体结构、螺纹连接、部分结构和轴,滚动轴承。概论主要分析了国内外机器人的发展状况,发展的趋势和本设计的内容与意义。移动底盘总体结构主要从零件设计要求,Mecanum轮的设计和材料的选择以及辊子刚度校核来叙述。螺纹连接的内容包括螺纹连接的基本类型,螺栓的选取和螺栓连接强度的计算。结构设计内容包括满足系统驱动性能的结构条件,Mecanum轮布局形式的选择和移动底盘电机的计算和选择。轴和滚动轴承包括轴的直径和长度的确定,轴的校核和滚动轴承使用寿命的校核。

关键词:Mecanum轮;全方位;移动底盘
