作品描述

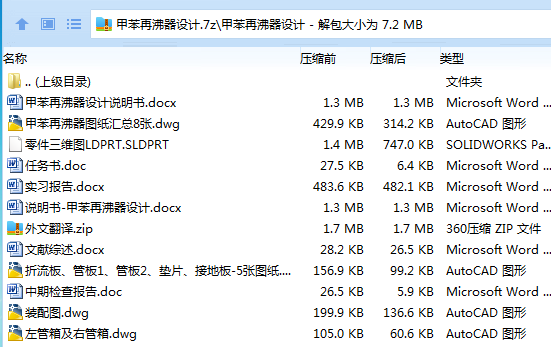

作品包括:

Word版说明书1份,共46页,约10000字

任务书一份

文献综述一份

外文翻译一份

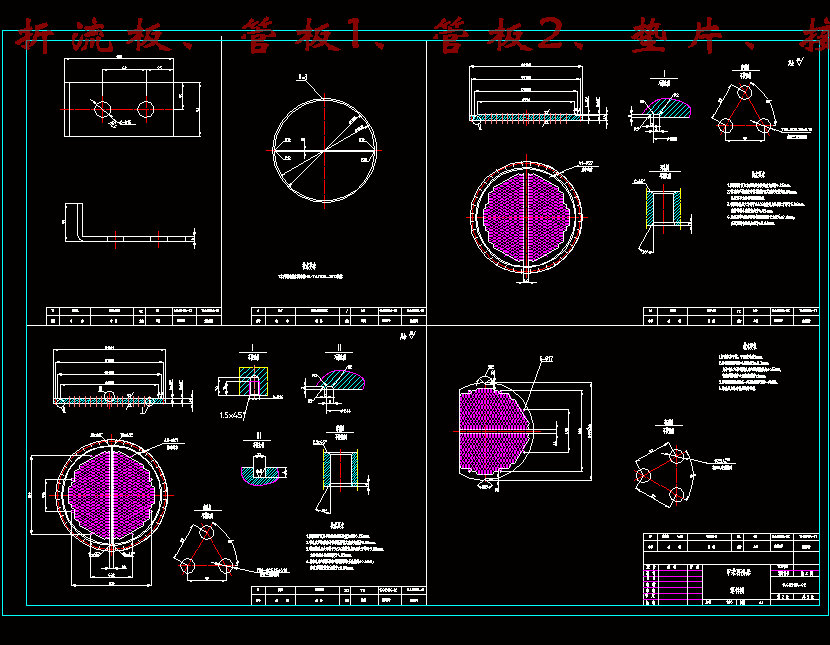

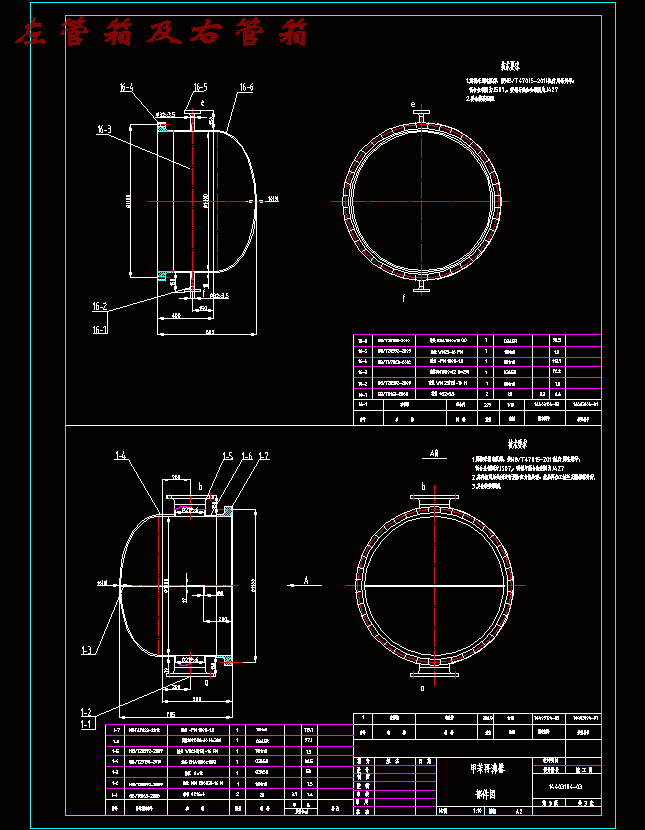

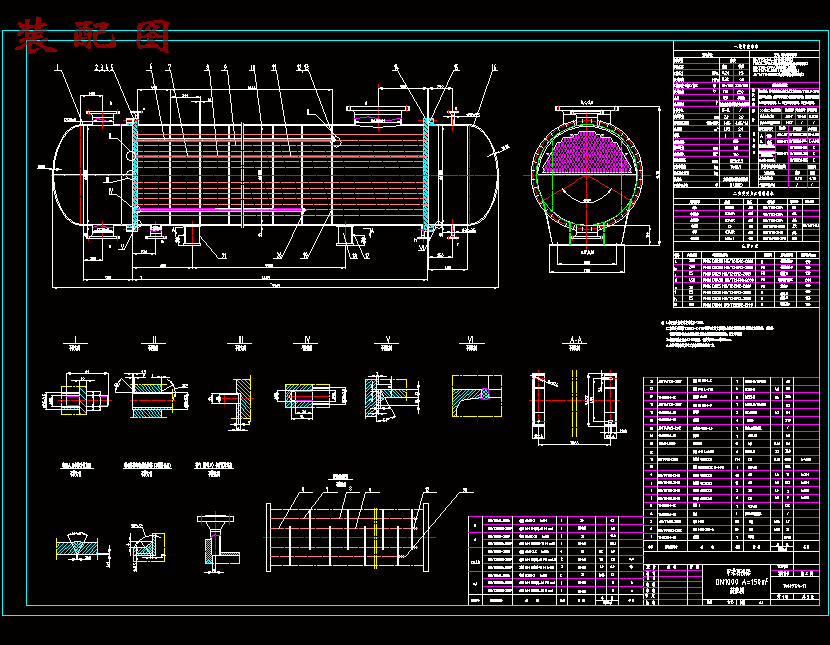

CAD版本图纸,共8张


摘要:本次设计针对甲苯再沸器进行设计,管程工作介质为导热油,进口温度220℃,出口温度180℃,工作压力0.5MPa,壳程工作介质为甲苯,工作温度80℃~160℃,流量30000kg/h。工作时,通过导热油使甲苯加热至甲苯蒸汽,从而达到沸腾传热的目的,完成热量的传递。该设计计算说明书介绍了甲苯再沸器的设计过程,主要包括工艺设计计算与结构的设计选型。工艺设计计算部分是为了保证工艺设计要求,包括传热计算、,热量核算、压力降计算等;结构部分主要包括结构设计选型和强度计算校核。根据任务书中所给数据确定工艺参数和结构计算,在计算过程中,使用合理的方法进行尺寸调节,从而达到最优的设计尺寸,通过查阅相关国家标准,,使所设计的换热设备达到操作稳定、结构简单、便于制造维修、加工方便,运转安全可靠的功效,然后进行一定的尺寸调节和安全成本的考虑。换热设备设计的基本要求,主要体现在安全性和经济性上,除此之外,还应满足工艺过程要求,能在实际环境中正常运转,结构设计不被场地所限制,结合具体情况,从而设计出一台安全可靠的设备。

关键词:管壳式换热器;再沸器;相变;机械设计

目录

摘要I

Abstract II

1前言1

1.1发展趋势1

1.2结构设计1

1.3材料选择1

2工艺计算1

2.1传热计算1

2.1.1确定设计方案1

2.1.2确定物性参数1

2.1.3估算传热面积2

2.2工艺结构尺寸的计算2

2.2.1管径和管内流速2

2.2.2管程数和换热管数3

2.2.3传热管排列和分程方法3

2.2.4壳体内径4

2.2.5折流板4

2.2.6拉杆4

2.3热量核算5

2.3.1管程对流传热系数5

2.3.2壳程对流传热系数5

2.3.3传热系数K 6

2.3.4传热面积6

2.4压力降计算6

2.4.1管程流动阻力6

2.4.2壳程流动阻力6

3结构与强度计算7

3.1设计计算7

3.1.1管箱计算7

3.1.2壳程筒体计算8

3.1.3分程隔板8

3.1.4封头计算9

3.1.5换热管和布管限定圆10

3.1.6垫片10

3.1.7管板11

3.1.8法兰29

3.1.9拉杆和拉杆孔32

3.1.10支座32

3.2开孔补强计算33

4制造、检验、安装、适用、维修36

4.1制造36

4.2检验37

4.2.1无损检测37

4.2.2耐压试验和泄露试验38

4.3安装维修38

5结束语38

参考文献40

致谢41
