JJ3188-1000Lmin大流量液压实验台设计 下载积分：50　资料编号： JJ3188

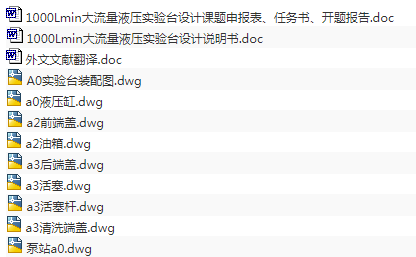

作品包括:

Word版说明书1份，共32页，约18000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共9张

摘要

目前液压系统已经在航空航天、民用设等方面得到了非常广泛的运用。液压系统在对状态监测、故障诊断还有对液压元器件进行分析和检测技术也是一天天成熟起来。但在对大流量安全阀进行实验的技术，相较国外无论是技术上还是理论上都比较落后。和大流量安全阀发展的速度不能够成正比。国内对大流量安全阀的检测上，是没有这个技术的，也不可以进口先进的检测设备。所以，对其进行设计和研究是非常有必要的。

本次设计的题目是1000L/min大流量液压实验台设计，主要研究的对象是安全阀。本次设计的主要内容有：对液压传动的应用进行了解和掌握；对液压实验台的研究现状还有发展前景有了比较全面的认识。明确设计的步骤，本次检测的目的还有检测回路的确定等等。对电机、液压元件还有液压集成块进行选择、设计及确定。设定正确的测量条件，选择正确的测量方法，完成流量计的选择等。

关键词液压系统；1000L/min；大流量；实验台；安全阀

目录

摘要I

Abstract II

1绪论1

1.1本课题研究的背景及意义1

1.2液压传动概述1

1.2.1液压传动的工作原理及组成1

1.2.2液压传动的特点2

1.2.3液压传动的应用2

1.3国内外液压实验台的发展现状3

1.3.1国内液压实验台的发展现状3

1.3.2国外液压实验台的发展现状3

1.4液压实验台的发展趋势4

1.5本课题研究的主要内容5

2总体方案的设计与确定6

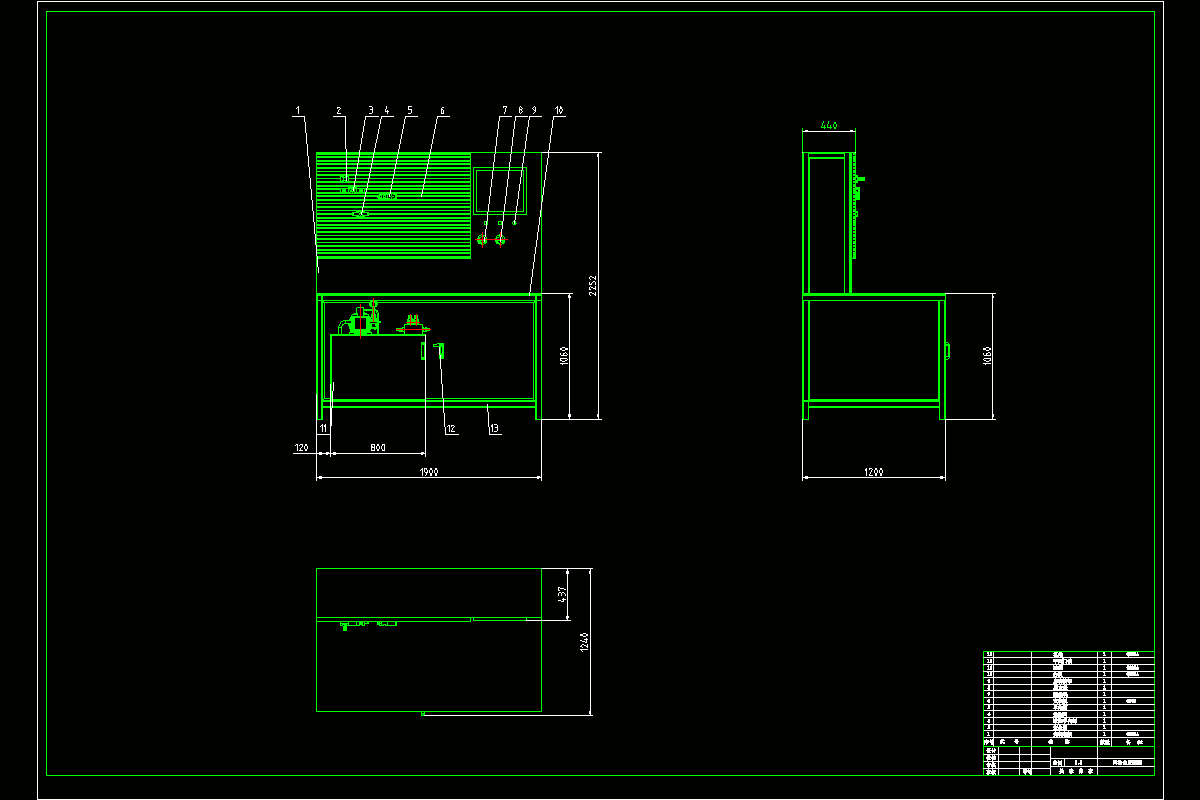

2.1液压实验台的组成6

2.2工作原理的确定6

2.3测试回路图的确定8

2.4液压油的选择9

3液压试验台设计、选择与确定10

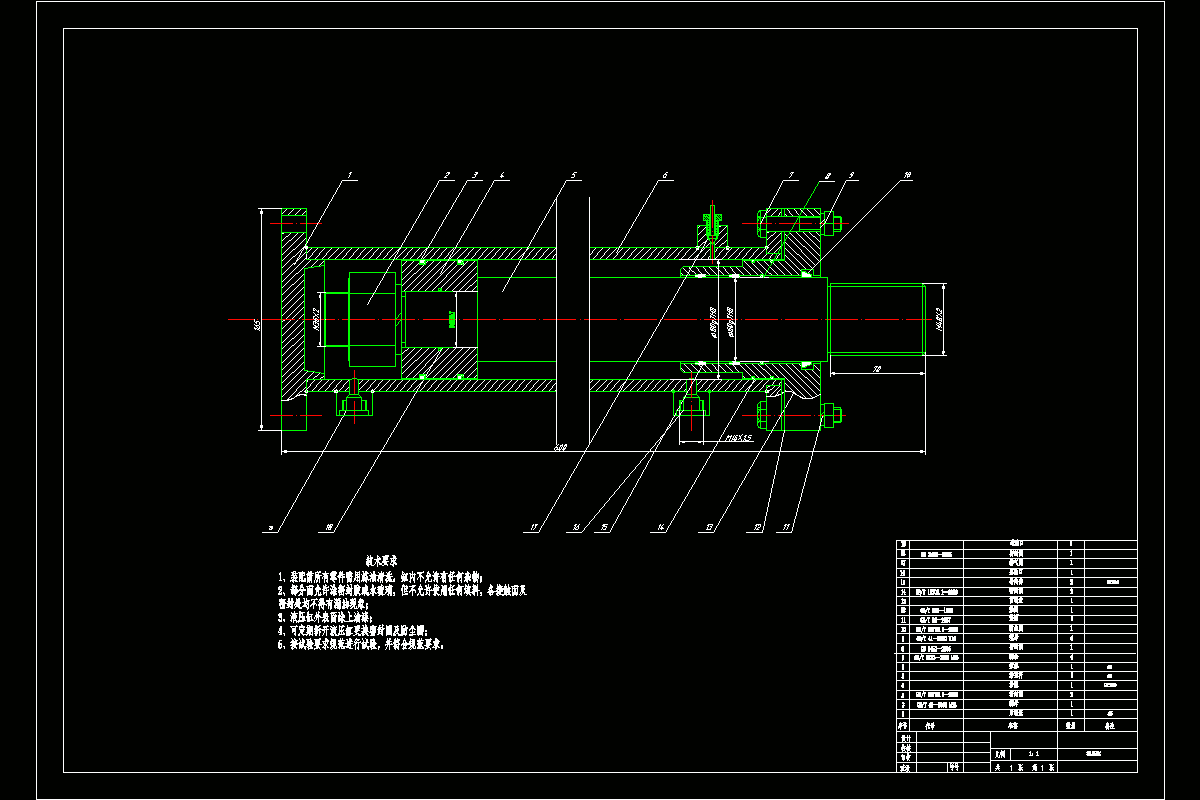

3.1液压缸的设计10

3.1.1液压缸工作压力及载荷的确定11

3.1.2缸筒的设计11

3.1.3缸底的确定12

3.1.4活塞杆的设计13

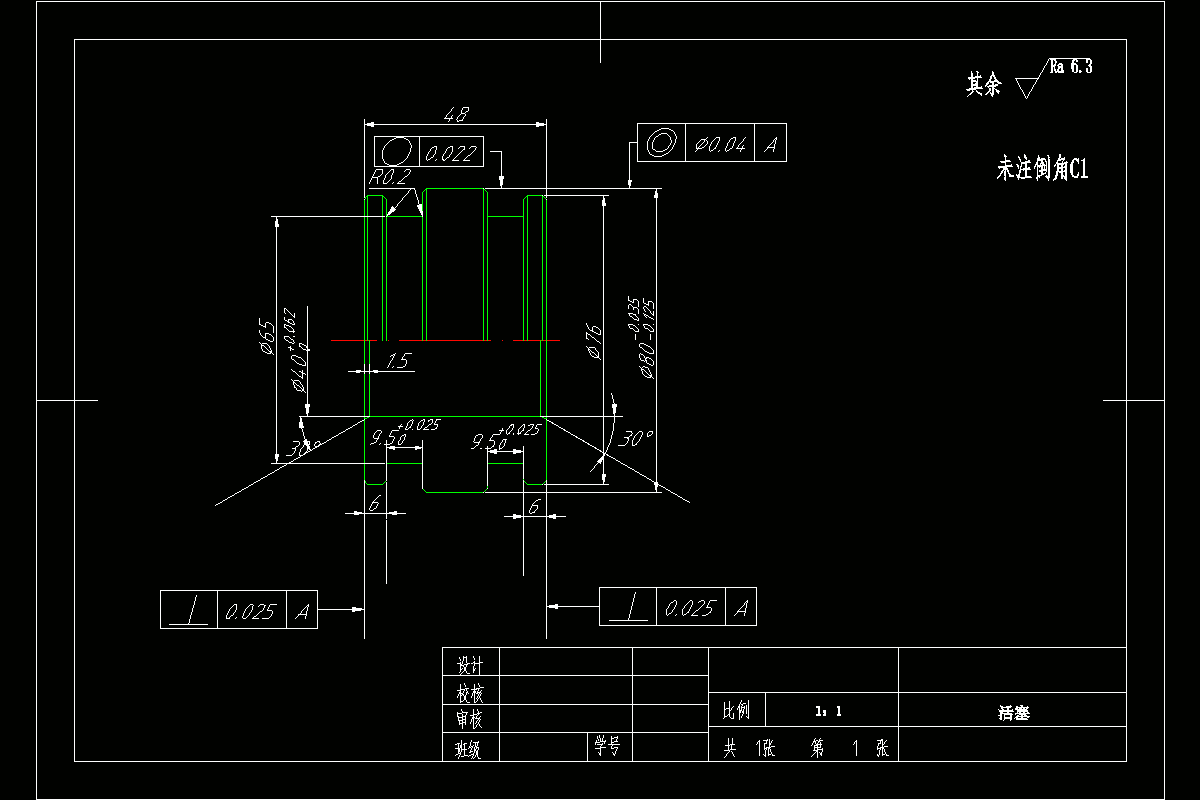

3.1.5活塞的设计13

3.2液压泵的选型与安装13

3.2.1液压泵工作压力的确定13

3.2.2液压泵型号的确定14

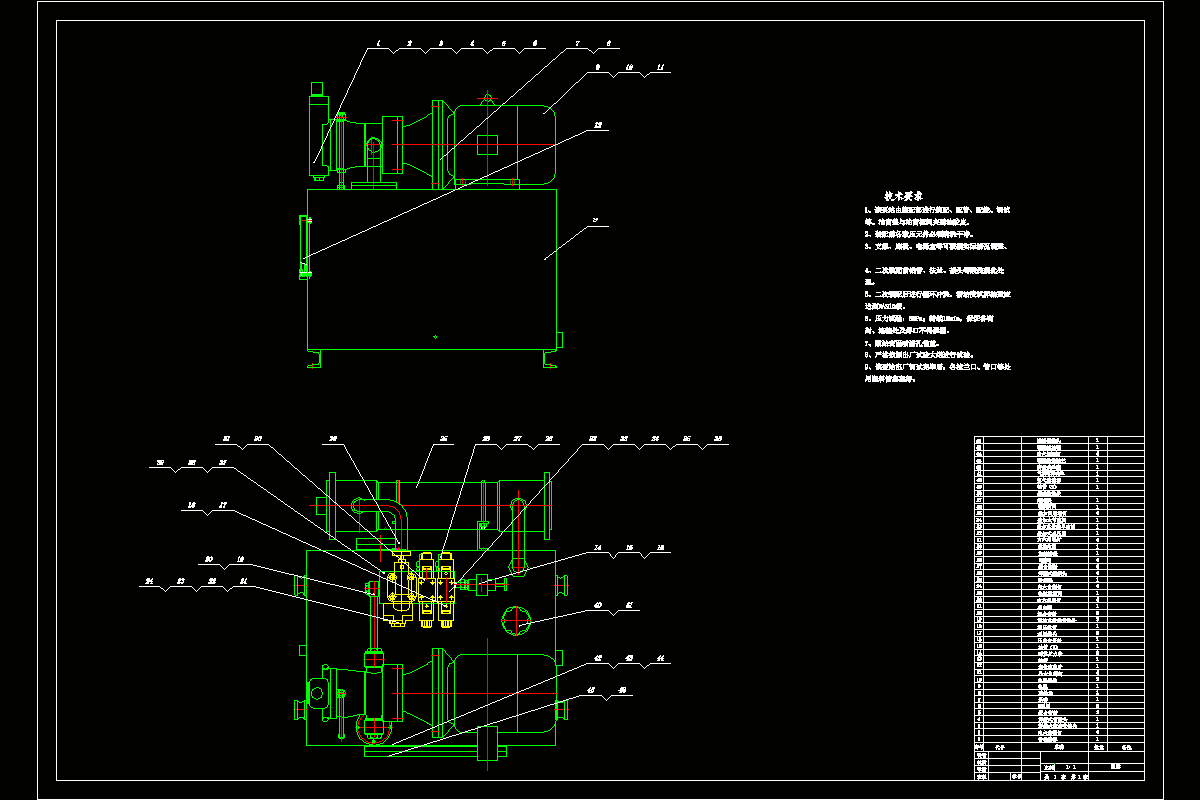

3.2.3液压泵的安装方式14

3.3电动机的选择与确定14

3.4阀类原件及辅助原件的选择与确定15

3.5液压油管的选型18

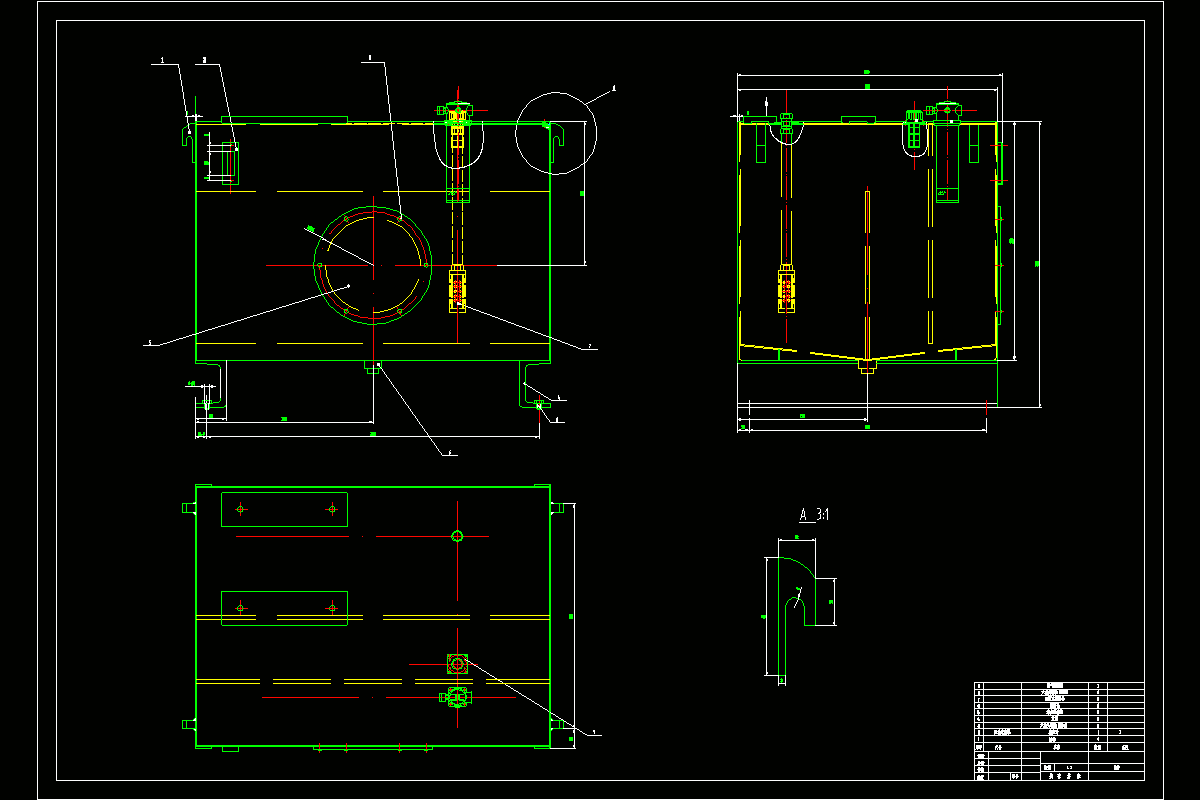

3.6液压油箱的设计19

3.6.1液压油箱有效容积的确定20

3.6.2液压油箱的散热计算20

3.6.3液压油箱的结构设计21

3.7液压集成块的结构设计22

3.7.1通用集成块组的结构22

3.7.2集成块的特点22

3.7.3液压集成块及其设计22

3.8液压蓄能器23

4测量系统的设计24

4.1正确测量的测量条件和测量方法24

4.2流量计的选择24

5液压试验台的操作规程25

结论26

致谢27

参考文献28
