JJ3207-自走式玉米收获机液压及控制系统设计 下载积分：150　资料编号： JJ3207

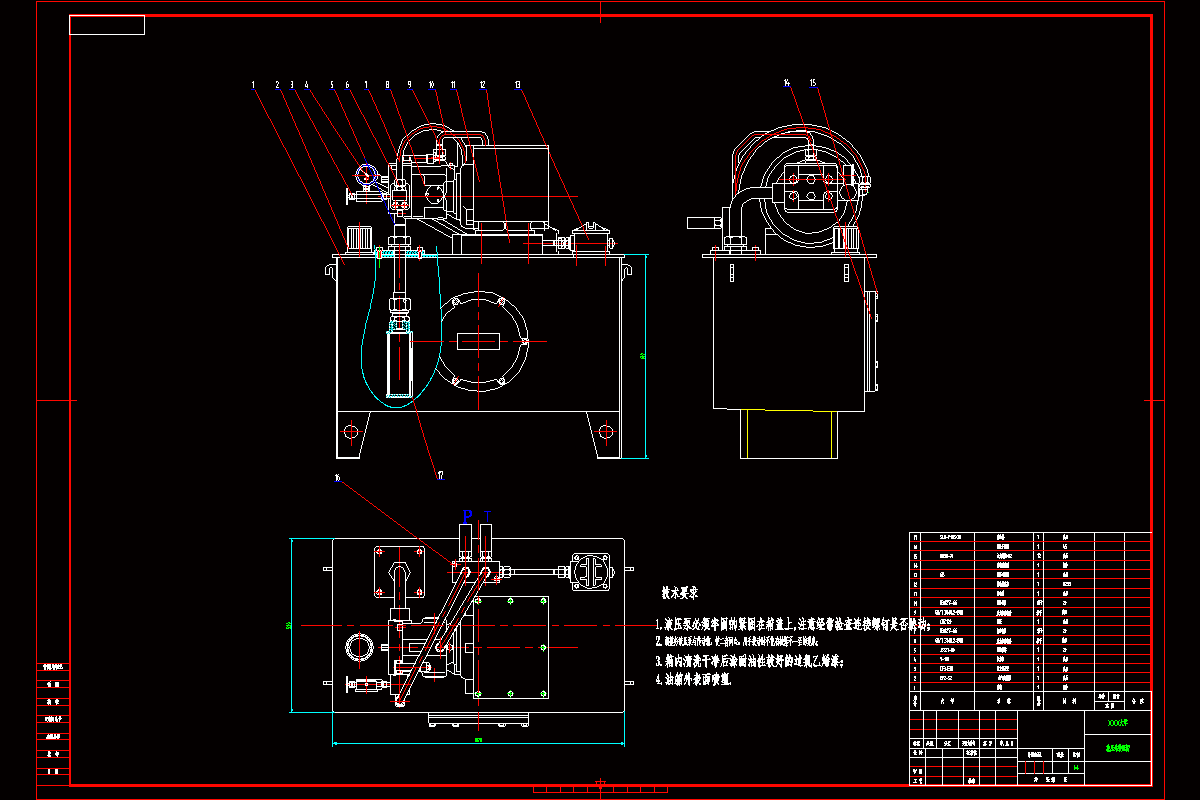

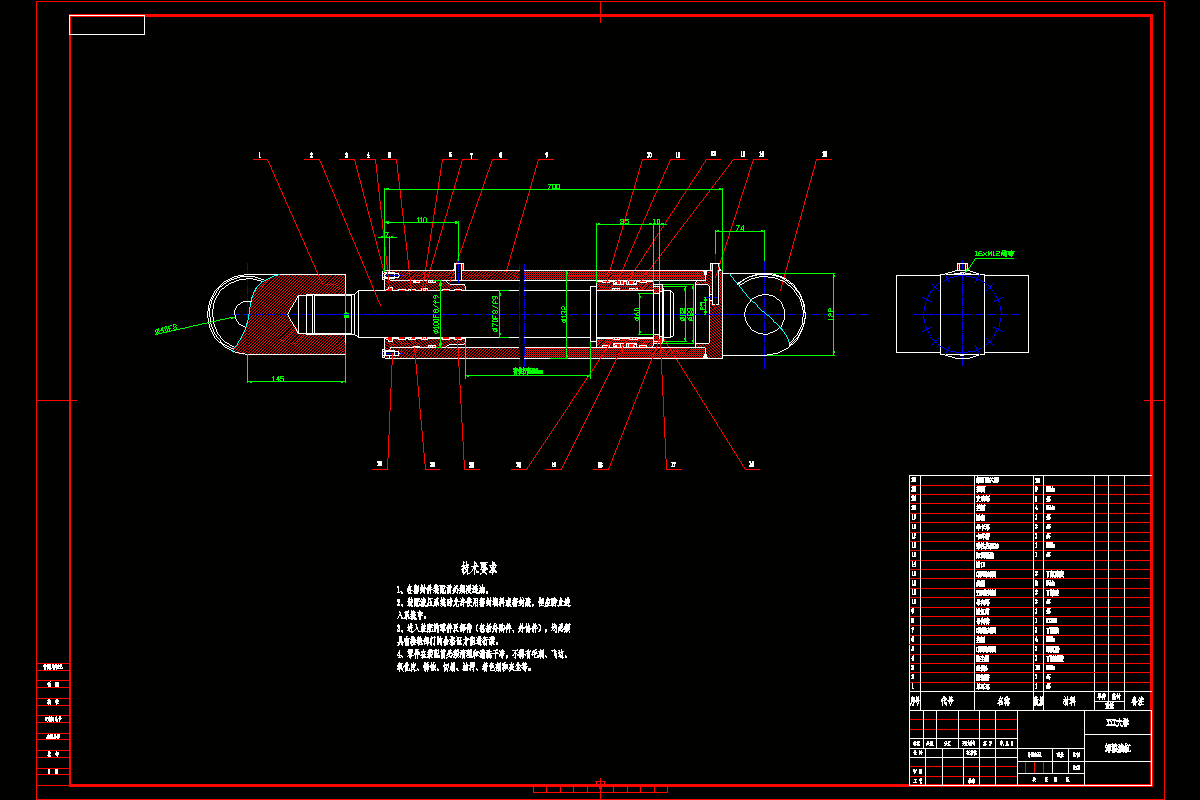

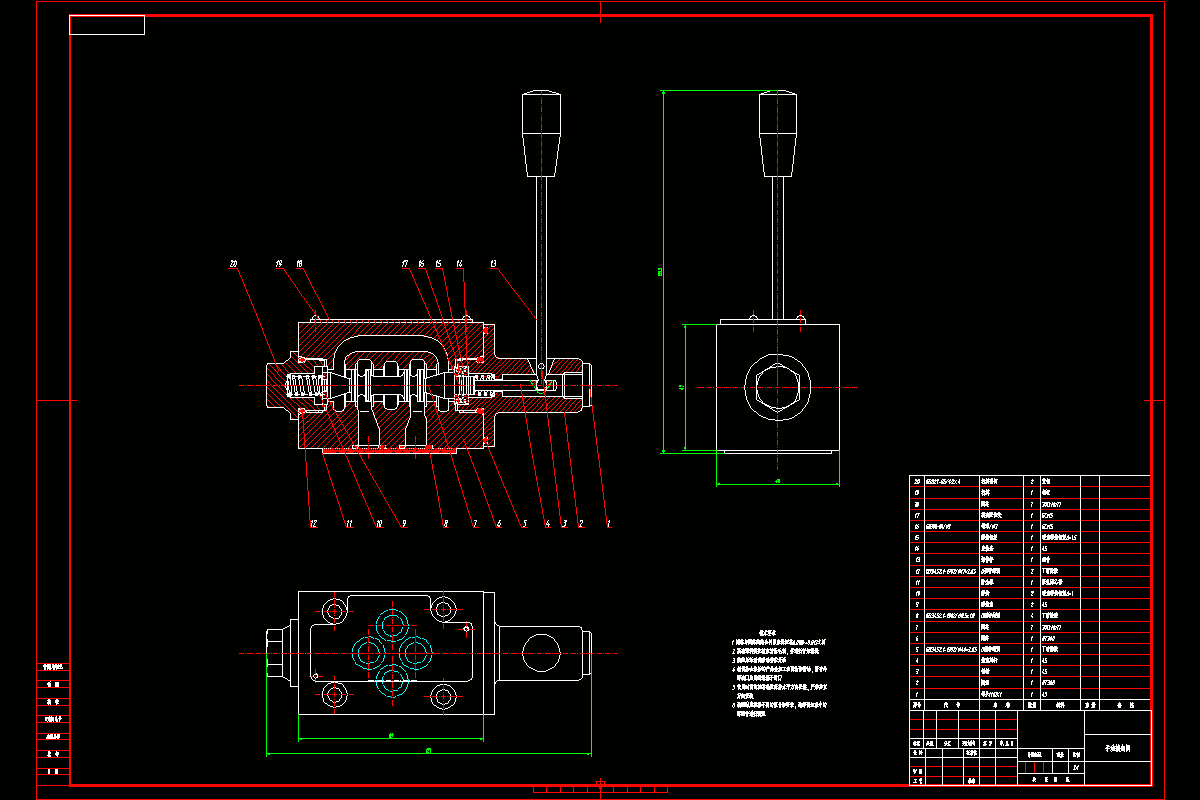

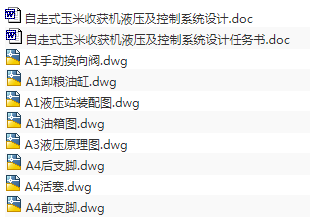

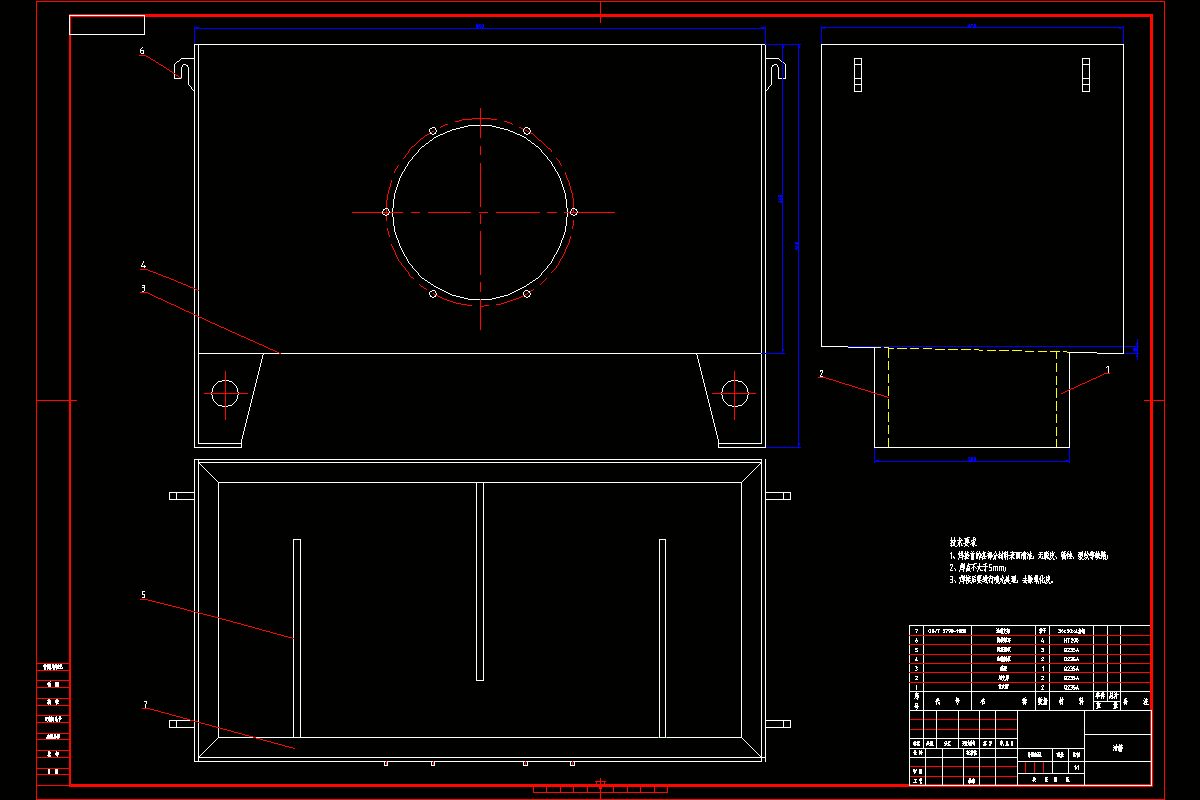

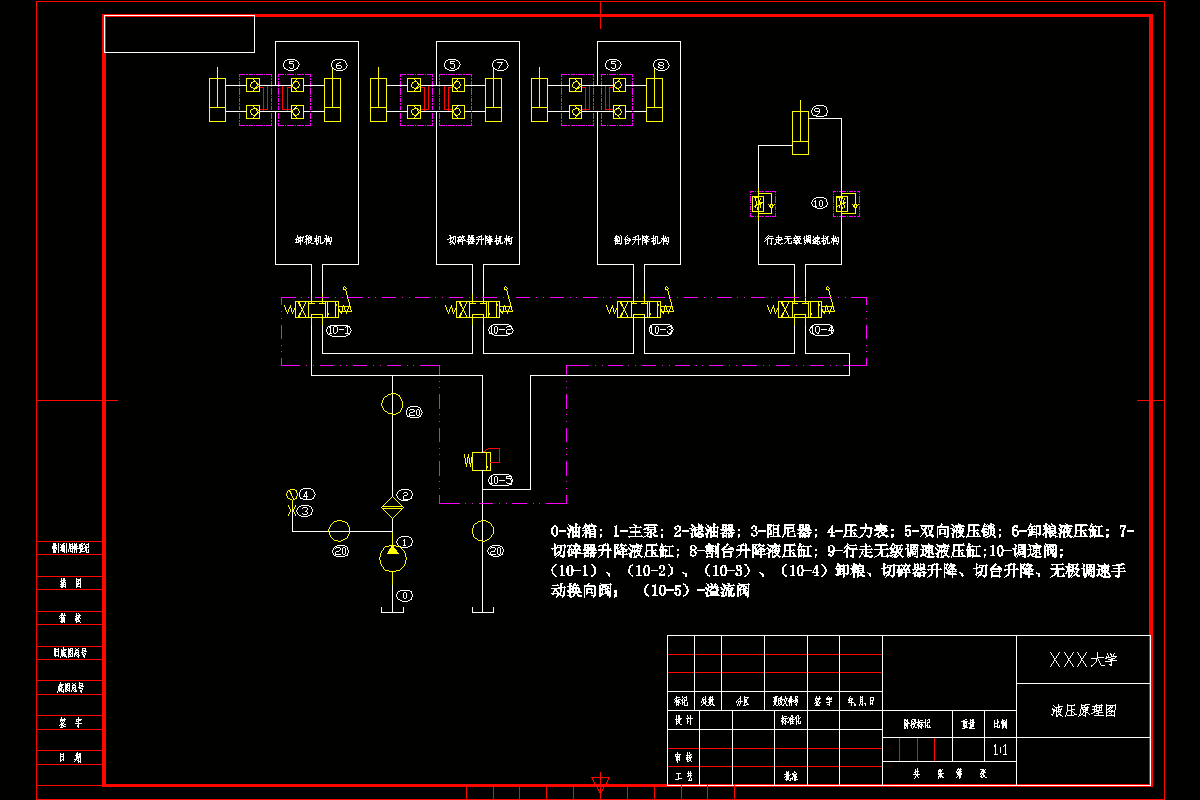

作品包括:

Word版说明书1份，共34页，约15000字

任务书一份

CAD版本图纸，共8张

摘要

玉米是我国三大粮食作物之一，各地方都有种植，无论是对于提高粮食综合玉米生产能力、确保粮食安全，还是对于满足日益增长的饲料需求，都具有举足轻重的地位。为了促进农业的现代化，必须实行粮食生产的机械化，尤其应加快实现收获环节的机械化。但我国目前玉米收获程度还不到百分之十。已成为玉米机械化生产的瓶颈。为此，各级政府和越来越多的农机制造企业正在加大投入，积极开展玉米收获机械技术的研究和新型装备的设计与开发。

本文主要对春雨4YZ-4玉米收获机液压系统进行设计。包括液压原理图的确认，液压站的设计、液压阀的选择等。对卸粮液压缸进行了结构和参数的设计，以及对卸粮液压缸的稳定性进行校核。设计的玉米收获机能够满足使用功能的要求，安全可靠，操作使用方便，具有很强的现实意义。

关键词：玉米收获机，液压系统，液压站，液压缸

目录

摘要i

Abstract ii

第一章引言1

1.1课题研究的目的及意义1

1.2玉米收获机的研究现状及发展趋势2

1.2.1国内的研究现状2

1.2.2国外研究现状3

1.3液压系统的发展4

1.4课题设计思路5

1.5课题设计结构5

第二章春雨4YZ-4玉米收获机液压系统原理图的设计6

2.1对玉米收获机液压系统各主要回路的分析6

2.1.1卸粮回路7

2.1.2行走无级变速回路7

2.1.3切碎器回路8

2.1.4割台回路9

2.2玉米收获机液压系统的工作原理总成9

2.2.1卸粮机构回路10

2.2.2切割器升降回路11

2.2.3割台升降回路11

2.2.4无级变速回路11

第三章春雨4YZ-4玉米收获机液压系统设计计算12

3.1春雨4YZ-4玉米收获机主要性能参数13

3.2卸粮液压缸的设计计算13

3.2.1系统压力和卸粮油缸推力的确认13

3.2.2卸粮液压缸缸径的确认13

3.2.3油缸效率分析14

3.2.4系统背压的选择15

3.2.5液压缸缸径的确认15

3.2.6导向长度的确认16

3.2.7活塞宽度的确定16

3.2.8缸体长度的确定16

3.2.9缸筒壁厚的计算17

3.2.10缸体外径尺寸的计算17

3.2.11活塞杆强度和液压缸稳定性计算18

3.2.12缸筒壁厚的验算19

3.2.13活塞设计20

3.2.14密封件的选用20

3.2.15活塞杆的设计22

3.2.16缓冲装置和排气阀23

3.3主要液压辅助装置的选择25

3.3.1液压油的选择25

3.3.2滤油器的选择25

3.3.3压力表的选择25

3.3.4阀类元件的选择25

3.3.5液压泵的选择25

第4章结论27

4.1本所取得的结果27

4.2技术展望27

参考文献27

致谢30
