V234J-转速器盘加工工艺及钻φ10孔夹具设计[含Proe三维图] 下载积分：50　资料编号： V234J

文档包括:

Word版说明书1份，共38页，约14000字

CAD版本图纸，共3张

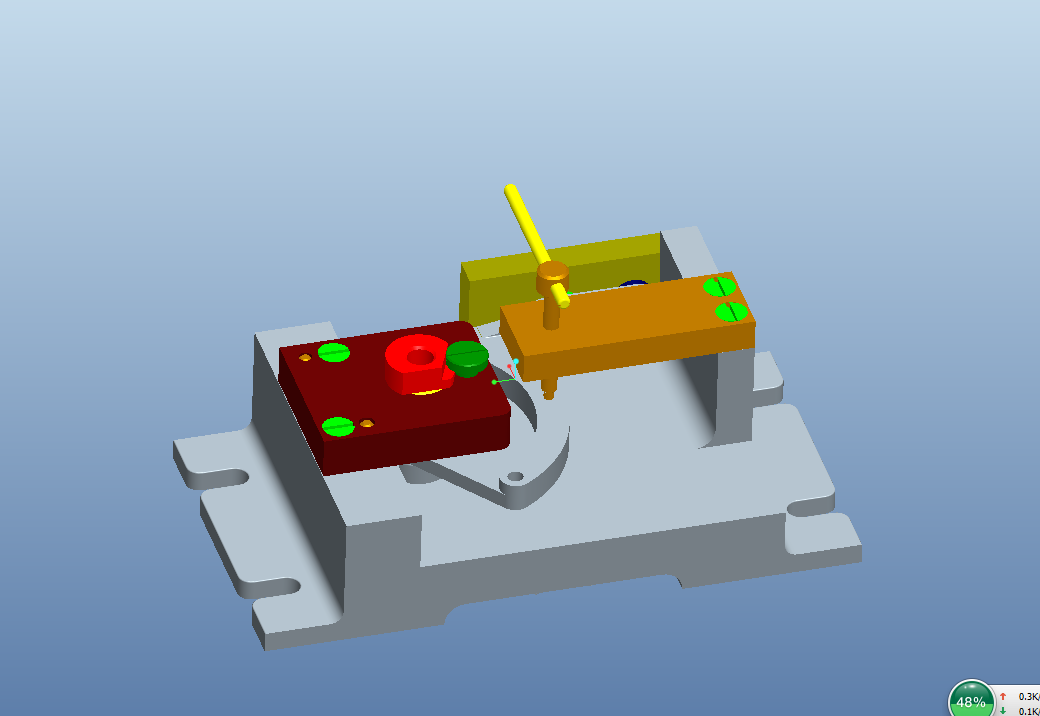

PROE三维图一份

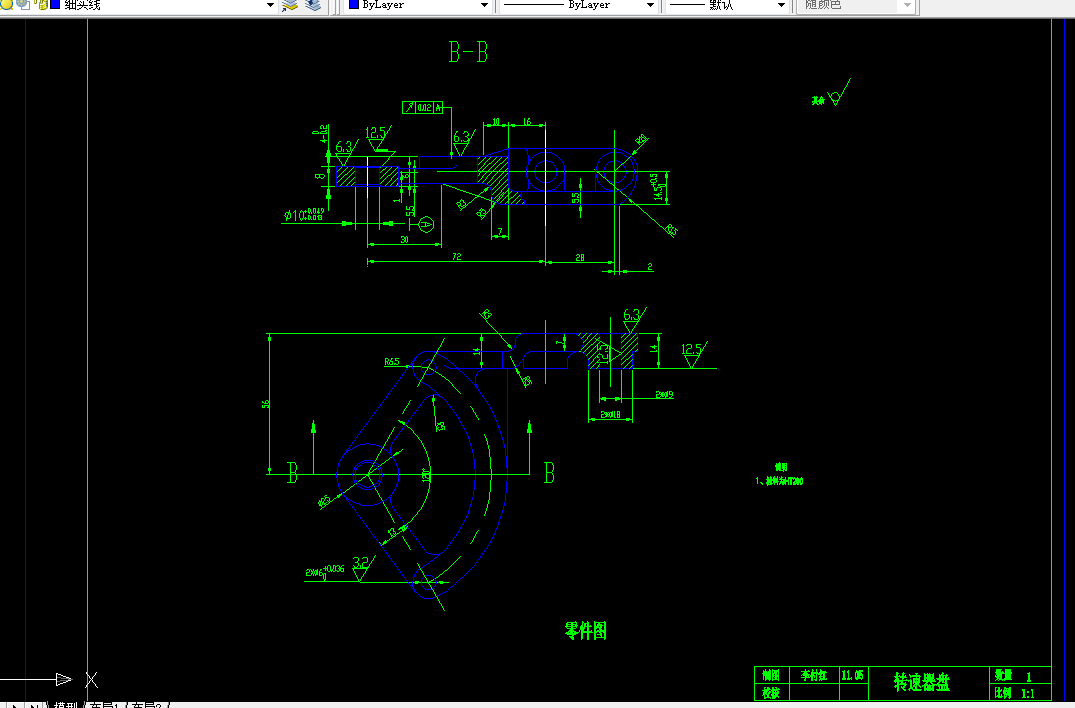

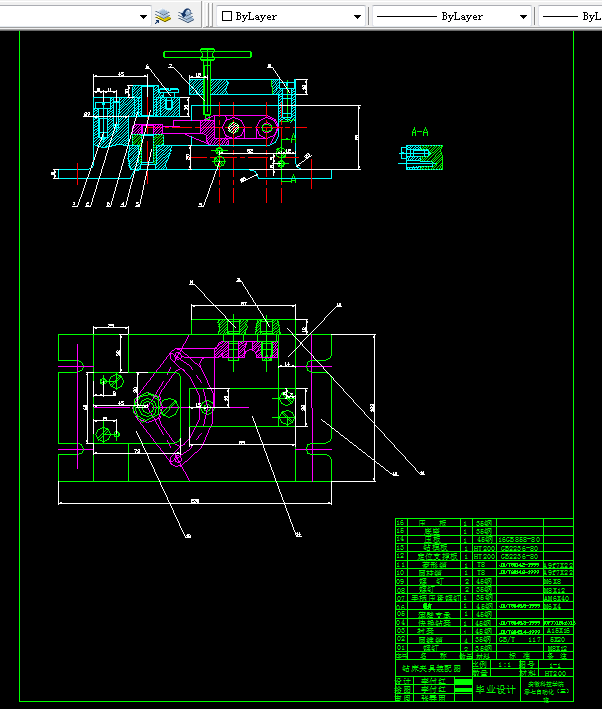

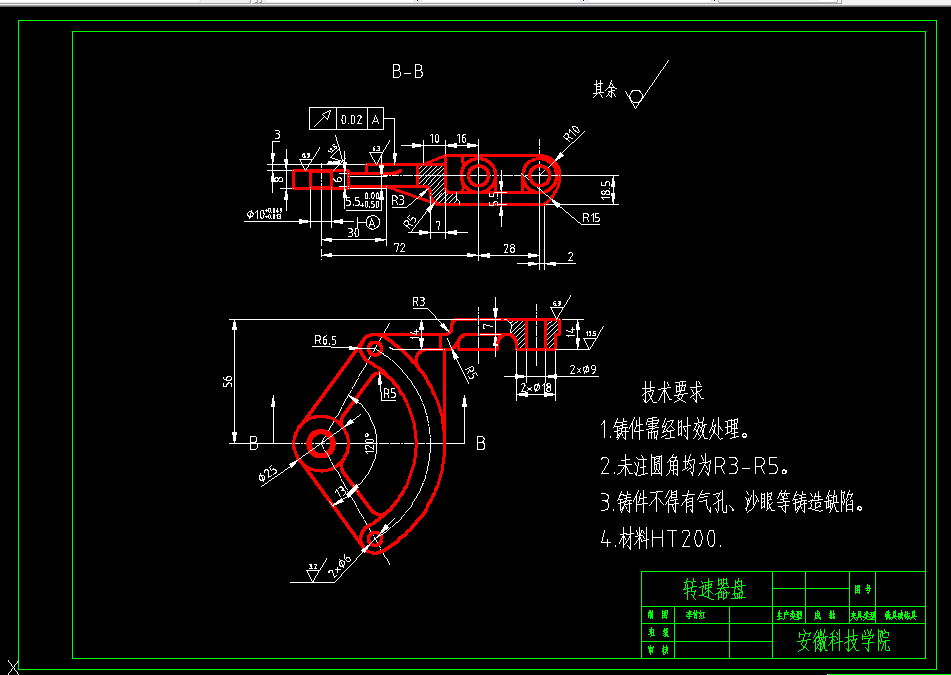

转速器盘加工工艺规程制及夹具设计

摘  要：工艺规程是工装设计、制造和确定零件加工方法与加工路线的主要依据，它组织生产、保证产品质量、提高劳动生产率、降低劳动成本、缩短生产周期及改善劳动条件等具有着直接的影响，因此是生产中的关键工作。夹具在机械加工中起着重要的作用，它直接影响机械加工的质量，生产效率和成本，因此，夹具设计是机械工艺准备和施工中的一项重要工作。本文对2105柴油机转速器盘的结构和工艺进行了分析，确定了机械加工工艺路线，制订出了零件的铸造工艺方案和机械加工工艺规程，并为加工零件上直径 mm的孔设计了一套专用钻床夹具。

关键词：加工工艺；工艺规程；定位;夹具设计

目      录

1.引言 2

1.1设计目的 2

1.2设计意义 2

1.3机械行业的现状和发展趋势 3

2. 零件分析 3

2.1 零件的生产纲领及生产类型 3

2.2 零件的作用 3

2.3 零件的加工工艺分析 3

2.4 零件主要技术条件分析及技术关键问题 4

3. 铸造工艺方案设计 4

3.1 确定毛坯的成形方法 4

3.2 铸件结构工艺性分析 4

3.3 铸造工艺方案的确定 4

3.3.1铸造方法的选择 4

3.3.2分型面的选择 4

3.3.3不铸孔的确定 4

3.3.4铸造圆角的确定 5

4 机械加工工艺规程设计 5

4.1 基面的选择 5

4.1.1粗基准的选择 5

4.1.2精基准的选择 5

4.2 表面加工方案的选择 5

4.3制订机械加工工艺路线 6

4.4 确定机械加工余量及工序尺寸 7

5夹具设计 26

5.1工件的加工工艺分析 26

5.2确定夹具的结构方案 27

5.3 绘制夹具总体图 31

结束语 32

致  谢 32

参考文献 33
