N560-自走式大蒜收获机设计【含Proe三维图】 下载积分：60　资料编号： N560

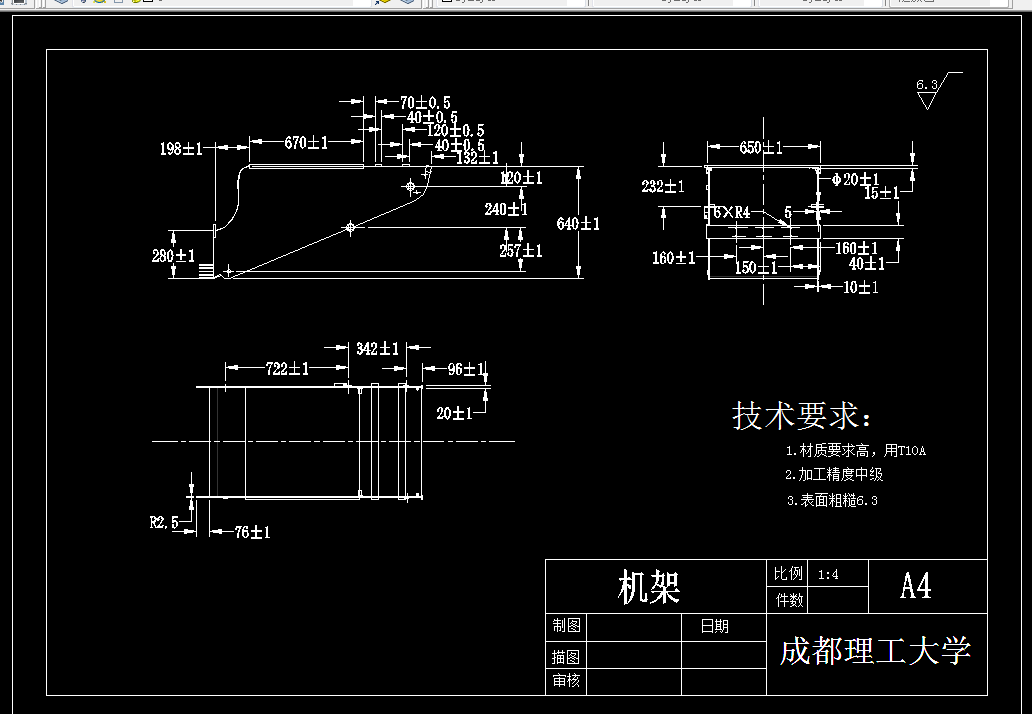

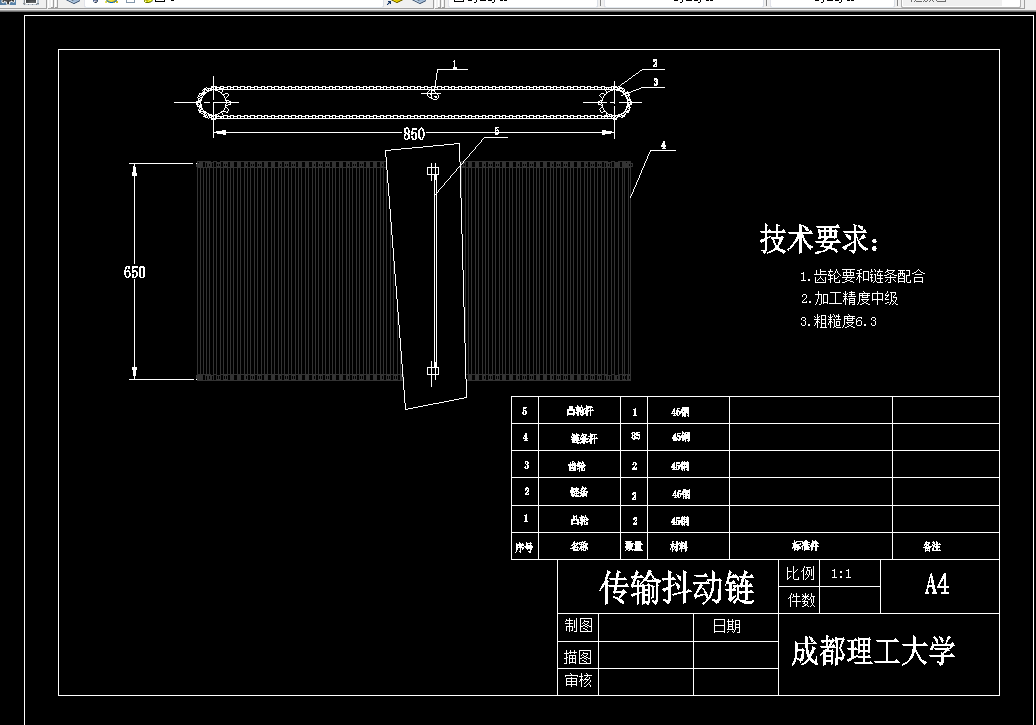

作品包括:

Word版说明书1份，共41页，约16000字

PPT答辩一份

CAD版本图纸，共9张

Proe三维图一套

动画仿真视频一份

摘要

近年来，农业的发展受到了大家的重视，其中包括怎样实现大蒜机械化收获，而大蒜作为国内主要农作物之一，它的地位毋庸置疑，并且大蒜的经济性越来越显著，所以大蒜机械化收获受到关注。大蒜的传统人工收获包括大蒜的挖掘、剪径以及拾掇、装运，人工劳动强度非常大，效率也不高，丢失比较厉害。又因为大蒜的季节性强，要求收获时间短，所以大蒜的机械化收获就显得尤为重要。

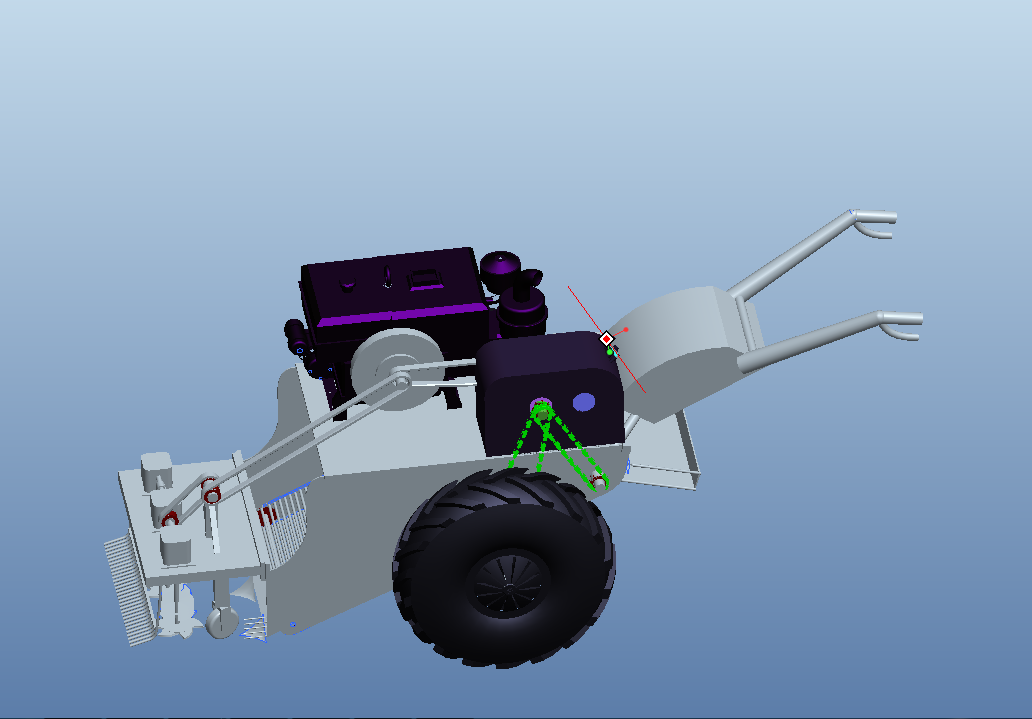

为此，结合已有的大蒜收获机结构，研发了一种新型的自走式手扶大蒜收获机。该机包含大蒜的扶苗杆、切茎刀具、挖掘铲、运输链条、收集网袋等机械装置。先采用高速旋转刀具对大蒜进行切径，并用扶苗杆对大蒜苗进行一个简单的扶持以便于去除蒜秧。然后利用平面三角挖掘铲挖起大蒜，通过运输链条实现大蒜与土壤的分离，最后将大蒜收集到机器收集框的网袋里面。设计在上面的柴油机能提供充足的动力，运用二级减速箱减速，保证整个过程的行走速度在合理范围内。并结合摩擦离合器，来控制大蒜收获机的启动和停止。

关键词：手扶大蒜收获机;平面三角挖掘铲; 大蒜与土壤的分离;减速箱

目录

第1章 绪论 5

1.1研究目的和意义 5

1.2大蒜收获的农艺要求 6

1.3国内外大蒜收获机械现状 7

1.4本文研究内容和预期成果 13

第2章 大蒜收获机整体结构设计 15

2.1设计要求 15

2.2总体结构及工作原理 15

2.3大蒜收获机结构组成 17

2.4大蒜收获机的创新性 17

第3章 传动装置设计 19

3.1动力源 19

3.2减速装置 20

3.3离合器 25

第4章 切茎装置设计 28

4.1切茎装置总述 28

4.2刀具的形状以及参数 28

4.3限深轮 29

4.4扶禾秆 30

4.5清理装置 30

4.6切茎装置的传动 30

第5章 起蒜和蒜土分离装置设计 32

5.1起蒜装置 32

5.2蒜土分离置 33

5.3挖掘铲部位辅助装置 34

第6章 行走轮及其轴的校核 35

6.1行走轮 35

6.2行走轮轴的校核 35

结论 39

致谢 40

参考文献 41
