N581-多功能自动跑步机机械设计 下载积分：100　资料编号： N581

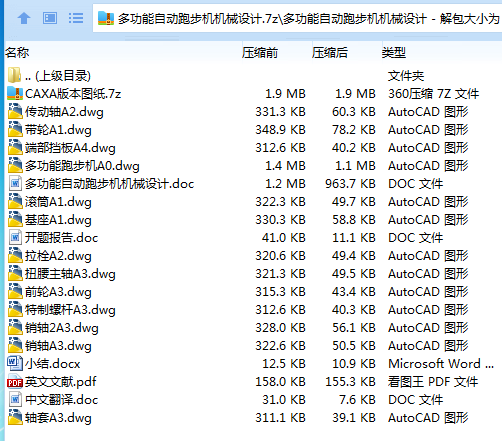

作品包括:

Word版说明书1份，共39页，约12000字

开题报告一份

外文翻译一份

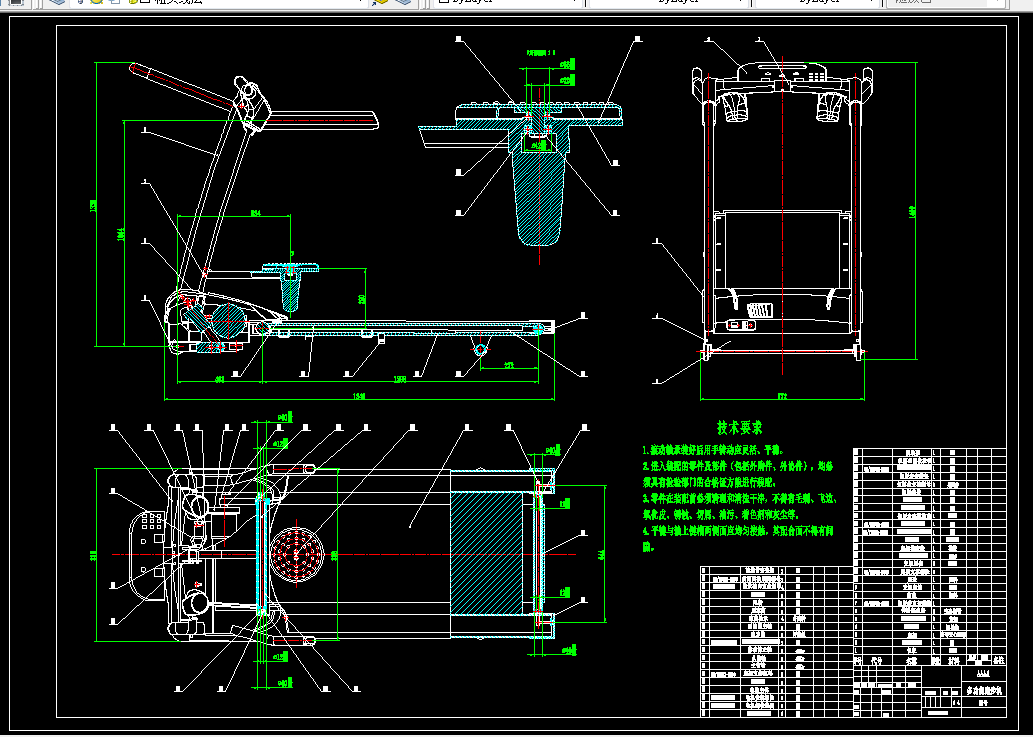

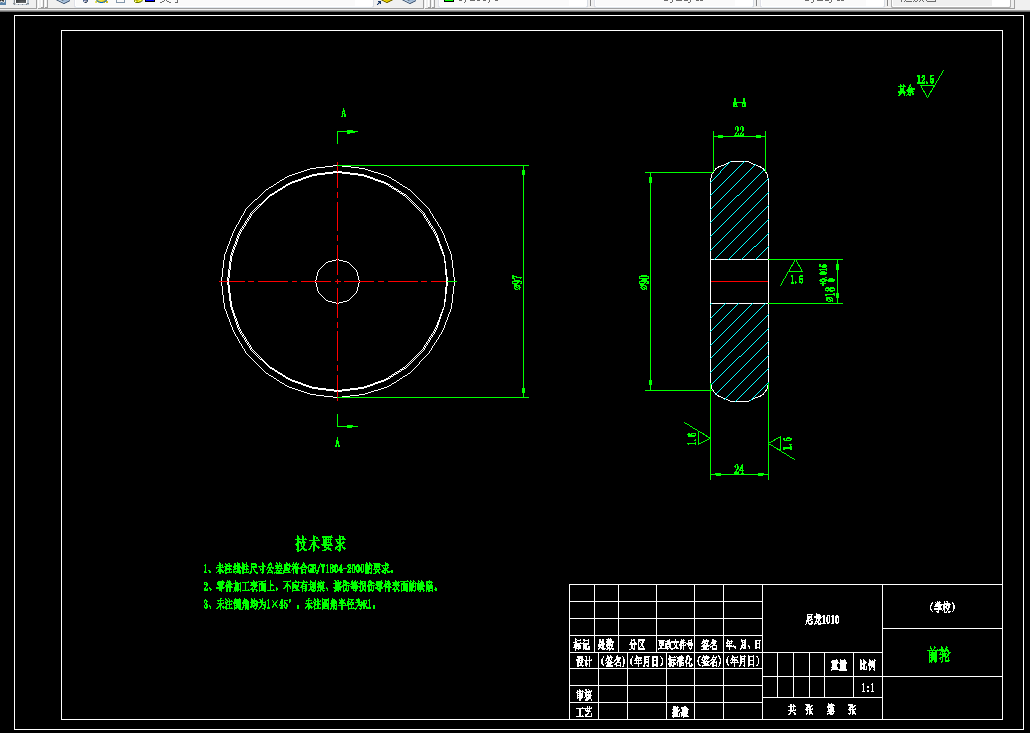

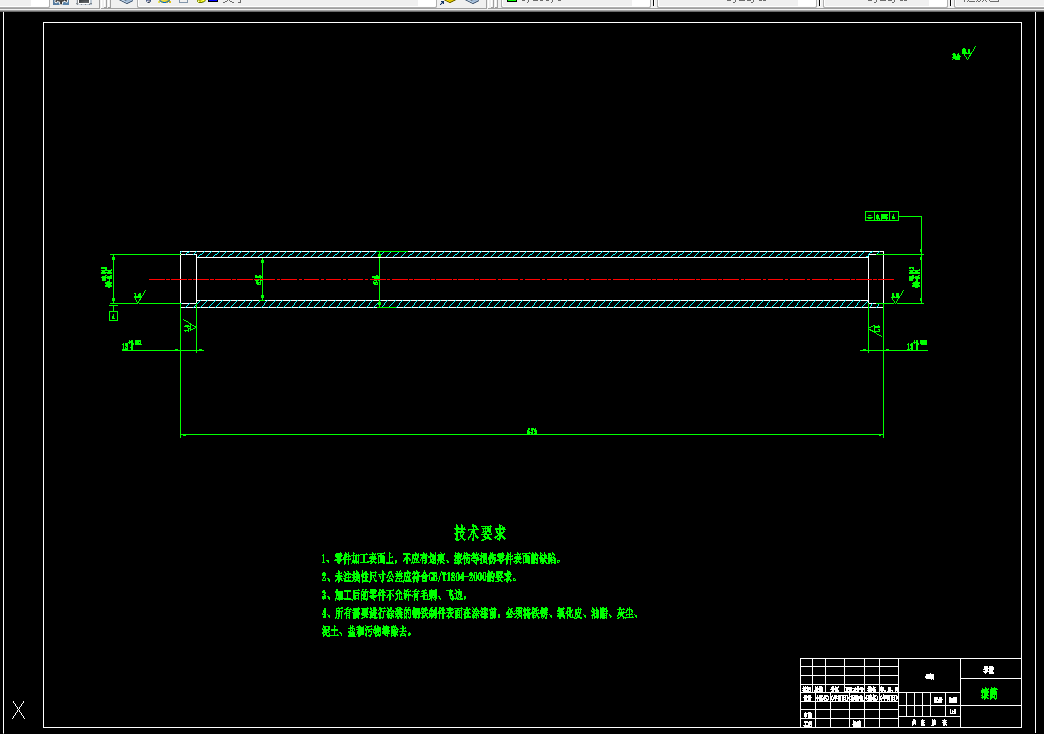

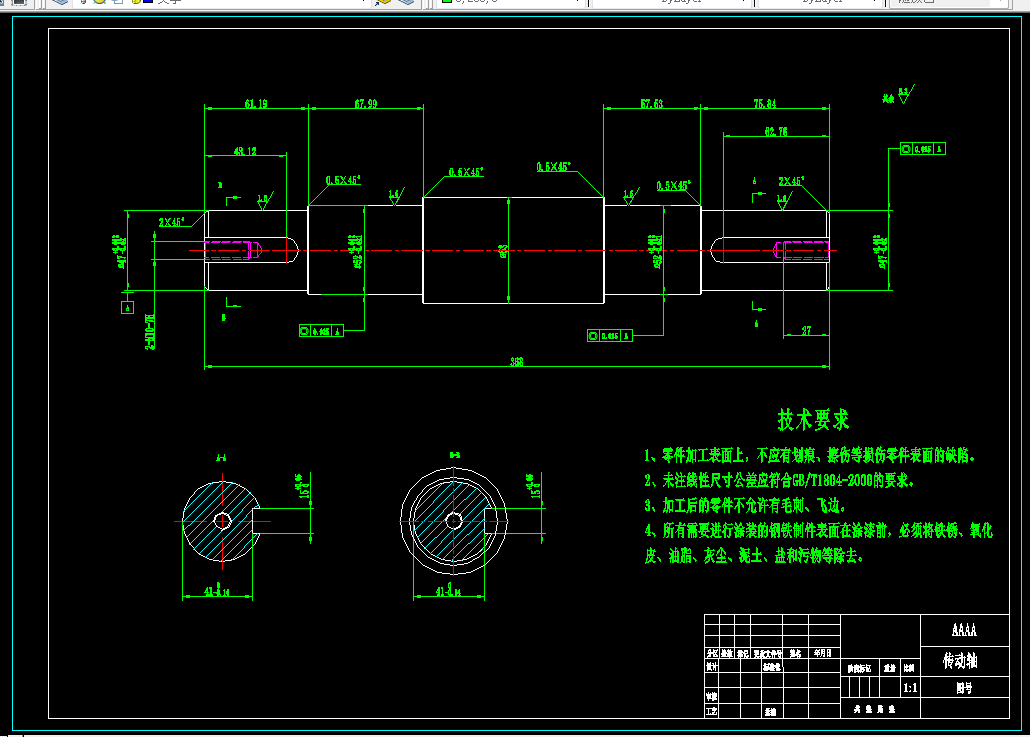

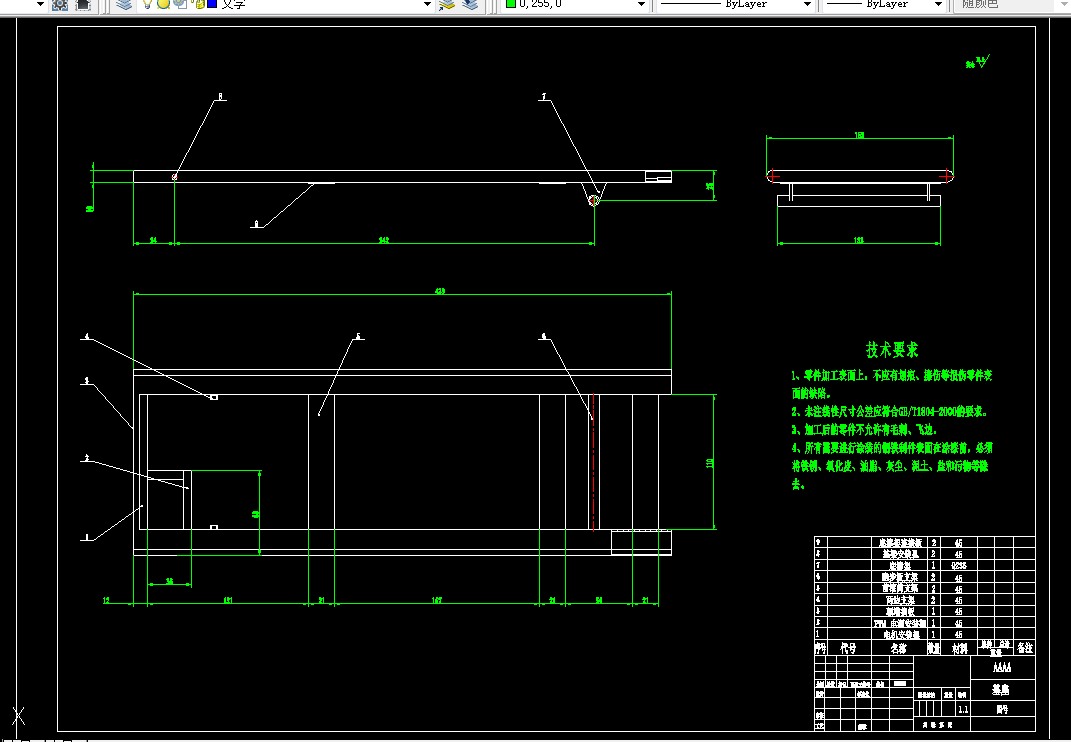

CAD版本图纸，共13张

摘  要

跑步机是在健身中心和有些家用上新起的一种日常生活设备，结构设计简单，实用性比较强的多功能自动跑步机，在现代科学技术发展的时期，被广泛的运用在各种健身场所和家庭活动中，在使用上简单便捷，可靠性比较高，在经济性能上比较实惠，功能上多样化的发展深得很多人的喜爱。跑步机的结构设计，是根据人体的工程学知识进行结构设计的，在医学生符合人体的运动要求，实现对人体全方位运动起到健身的作用。在跑步机的机构中，主要设计的内容有传动带传动系统，动力提供系统，整体框架结构构架。在一些多功能的跑步机上，还新增一些扭腰装置等，实现多功能的特点。在本次设计的多功能自动跑步机上，通过对人体工程学学的查阅和分析，对多功能自动跑步机的总结结构进行设计，包括对外观框架结构的设计、传动带同步带结构的设计、滚筒传动的设计、轴承的选型设计计算、电机的选型设计计算、轴的设计计算、键的选型和设计等。

由于现在很多人在工作繁忙的环境下，外出锻炼身体的机会很少，所以在工作之余，能够去健身房锻炼身体是一种方式，但是健身房的价格比较高。有条件家庭生活中，通过购买跑步机在家进行锻炼，起到节约时间和增加身体素质的作用。所以在跑步机的发展历程上，需求量是很大的，但是在现有的跑步机上，还存在很多的不足之处，性能不够稳定，成本价格还比较高，功能性不够丰富等情况。所以在本次设计上进行完善和改进，实现跑步机的多样化设计，提高市场的竞争力。

关键词：跑步机、滚筒、同步带、健身器材、扭腰装置

目  录

摘  要 2

Abstract 3

目  录 4

第一章 绪论 1

1.1多功能自动跑步机设计的意义和目的 1

1.2多功能自动跑步机的发展趋势 2

1.2.1国内的发展现状及趋势 2

1.2.2国外的发展现状及趋势 3

1.3跑步机的种类分析 3

第二章 多功能自动跑步机结构分析 5

2.1跑步机的设计流程 5

2.1.1概念化分析 5

2.1.2结构方案设计 5

2.1.3整体结构的设计 5

2.2多功能自动跑步机的原理 6

2.3人机工学的分析 8

2.3.1人与跑步机的关系 8

2.3.2人与动力接受部件关系 8

2.4影响跑步机性能的人体因素 9

2.4.1人的体格因素 9

2.4.2人的下肢肌力 9

第三章 多功能自动跑步机总体机械结构设计 11

3.1跑步机的组件设计 11

3.2 跑步机方案设计 11

3.3 同步带的概述 12

3.3.1同步带介绍 12

3.3.2同步带的传动特点 14

3.3.3同步带传动的失效形式 14

3.3.4 跑步机同步带的设计准则 17

3.3.5同步带的分类 18

3.4 同步带传动计算 18

3.5 同步带轮的设计 22

3.6带传动的张紧装置的选择 23

3.7轴的设计 24

3.7.1带轮上力的计算 24

3.7.2材料 25

3.7.3计算轴的最小直径 25

3.7.4轴的结构设计 25

3.8 轴的校核 26

3.9 键的校核 26

3.10轴承的校核 27

总 结 30

参考文献 32

致 谢 33
