作品描述

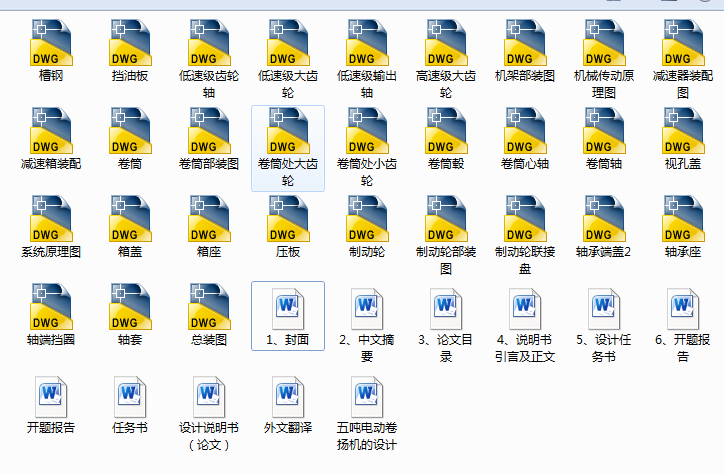

作品包括:

Word版说明书1份,共32页,约13000字

任务书一份

开题报告一份

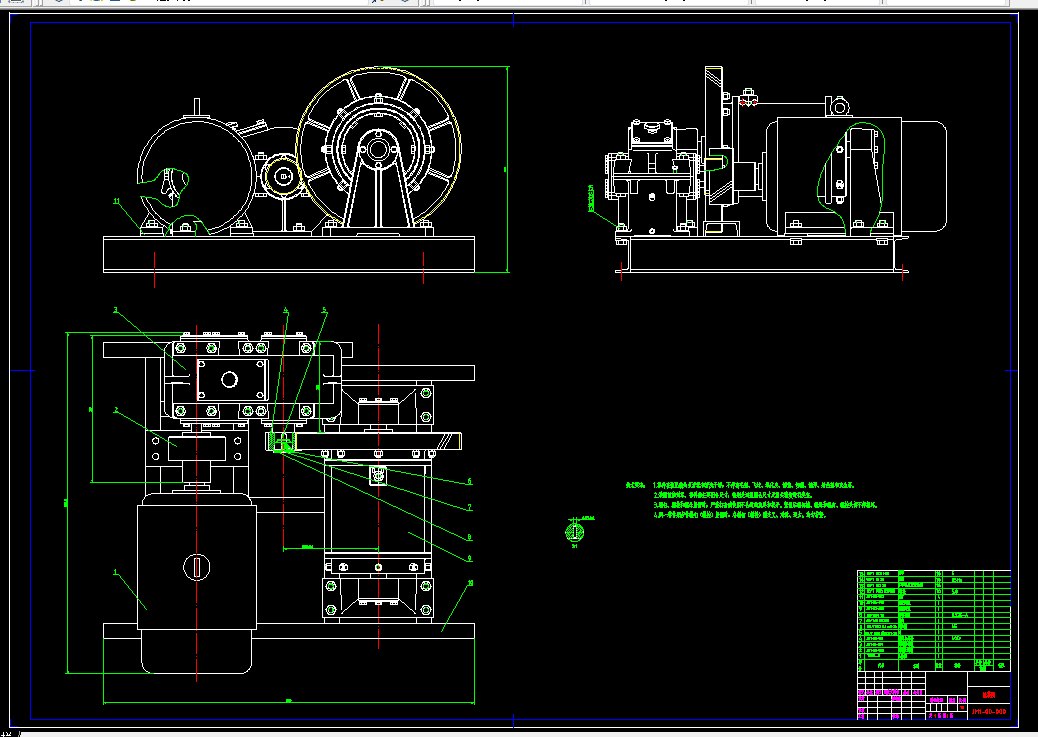

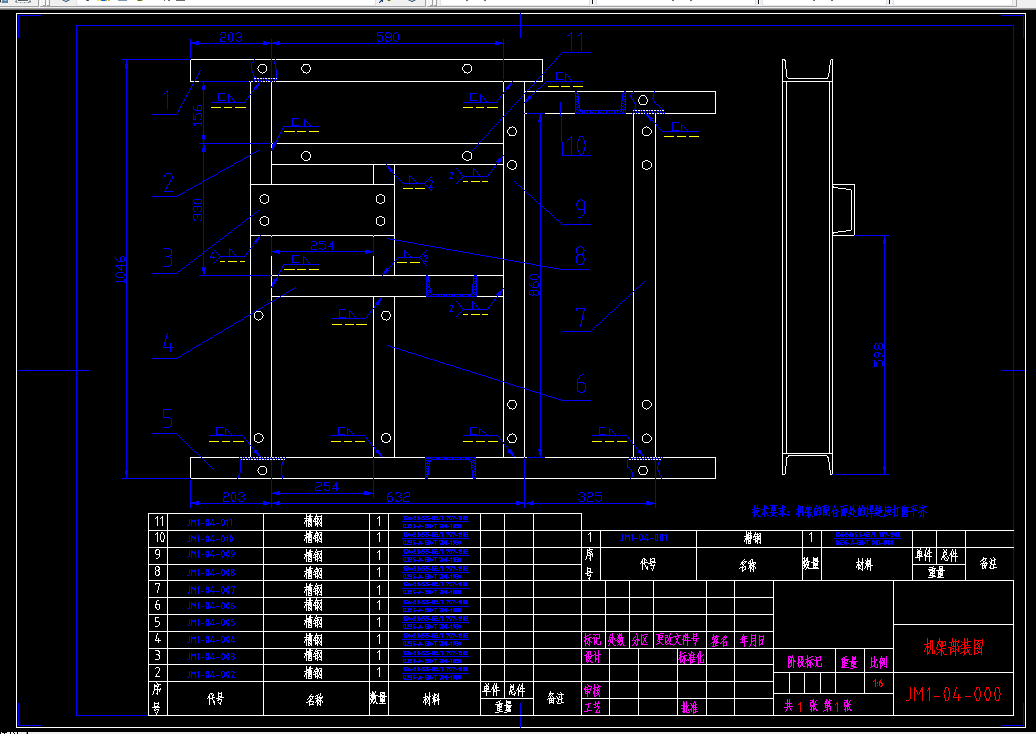

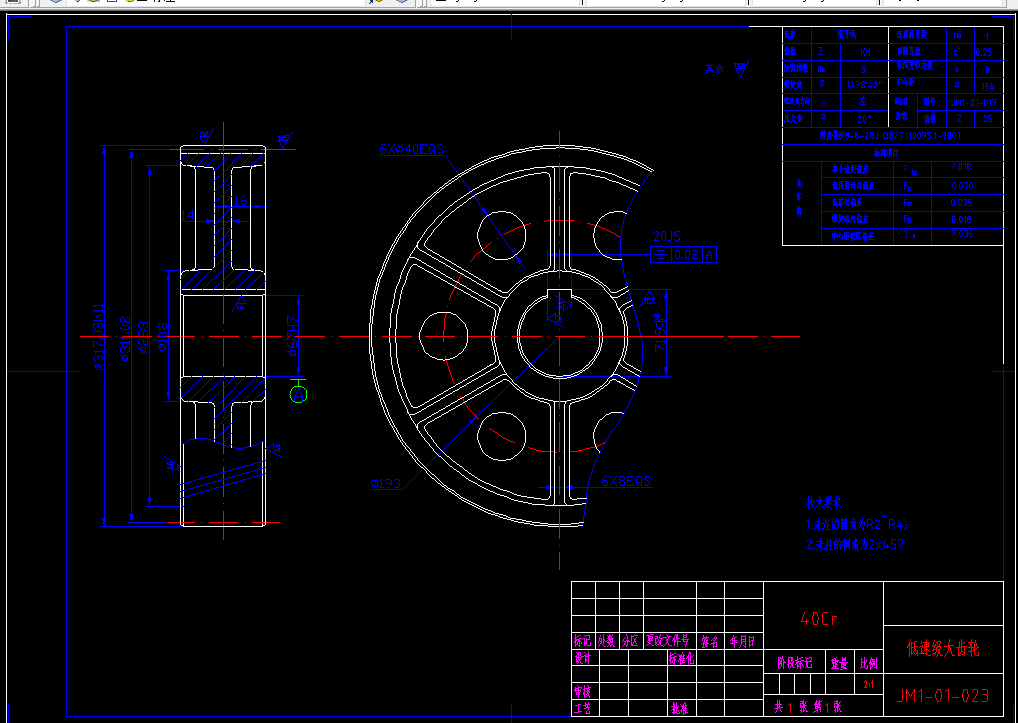

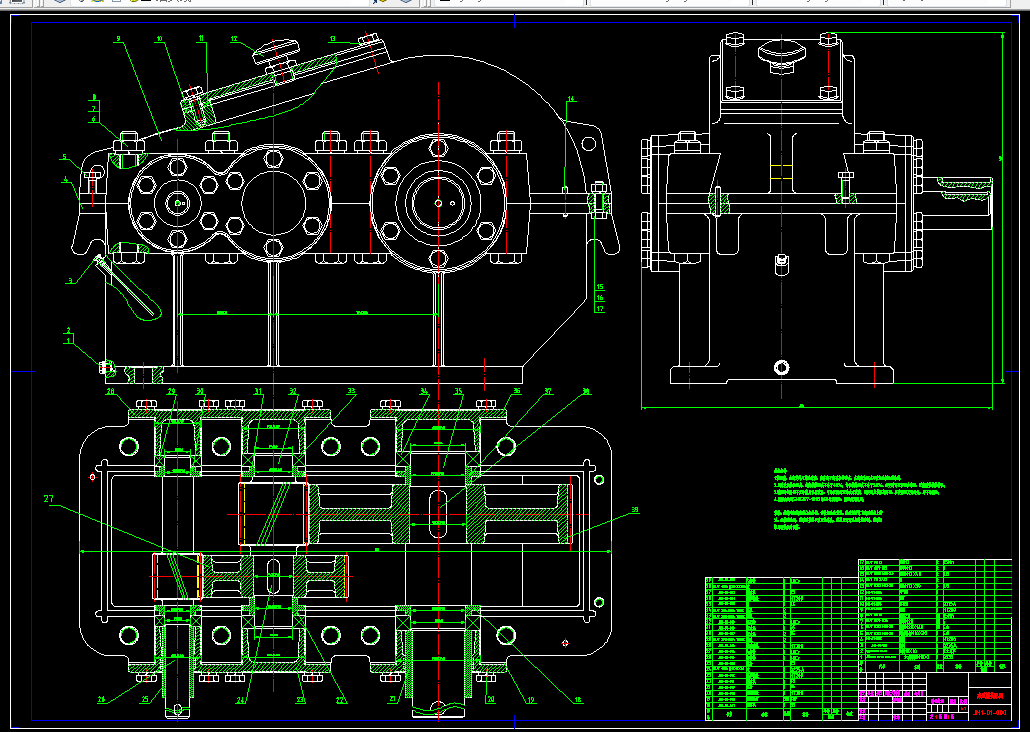

CAD版本图纸,共30张


                    摘    要

卷扬机,用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备,又称绞车,可单独使用,也可作起重、筑路和矿井提升等机械中的组成部件,因操作简单、绕绳量大、移置方便而广泛应用。

电动绞车广泛用于工作繁重和需牵引力较大的场所。根据工作环境的不同,可选用防爆型或非防爆型电动机为动力源。单卷筒电动绞车的电动机经减速器带动卷筒,电动机与减速器输入之间装有制动器。为适应提升、牵引  、回转等作业的需要,还有双卷筒和多卷筒装置的绞车。根据传动形式的不同,绞车可分为苏式多级内齿行星齿轮传动调度绞车、摆线针轮传动调度绞车、蜗轮-蜗杆传动回柱绞车和少差齿回柱和调度绞车等。对于单滚筒行星齿轮传动调度绞车,其具有成本低,效率较高,重量轻,结构简单,易于维修和保养等优点。

本次设计的5吨电动卷扬机于普通地面搬运工作,采用  两级圆柱展开式齿轮传

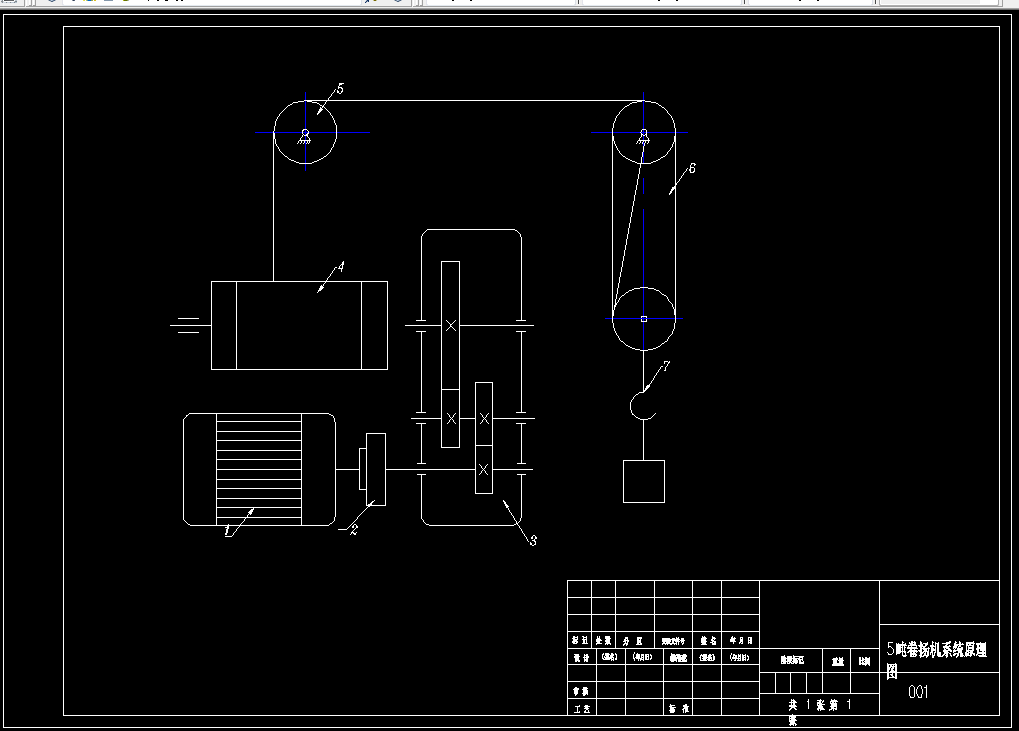

动。系统是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、钓钩等组成。

 关键词:卷扬机  减速器  卷筒  传动

目     录

1. 引言…………………………………………………………………………………1

2. 设计步骤 ……………………………………………………………………………2

2.1传动装置总体设计方案……………………………………………………………2

2.2起升机构的组成及型式……………………………………………………………3

2.3起升机构的典型传动型式…………………………………………………………4

3.  卷扬机主体零件的设计 ………………………………………………………….6

3.1 钢丝绳的选择  ……………………………………………………………………6

3.2 卷筒的结构设计及尺寸确定  ……………………………………………………9

3.3 卷筒轴的设计计算 ………………………………………………………………13

3.4 电动机选择 ………………………………………………………………………18

3.5 减速器的设计计算 ………………………………………………………………19

3.6 制动器,联轴器的选择 …………………………………………………………28

4. 相关说明  …………………………………………………………………………30

4.1装配说明……………………………………………………………………………30

4.2操作注意事项  ……………………………………………………………………31

4.3维护与修理说明  …………………………………………………………………31

5.  参考文献 …………………………………………………………………………32
