作品描述

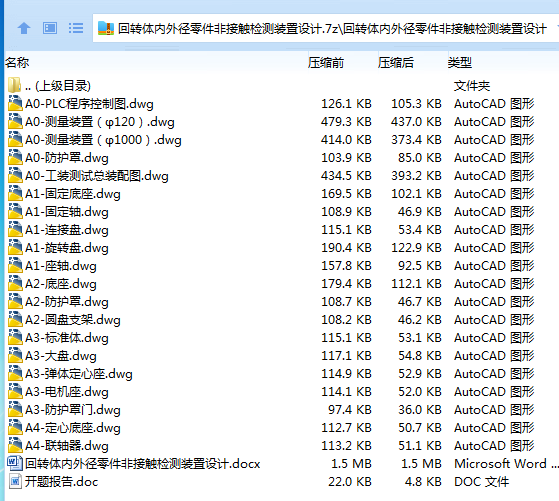

作品包括:

Word版说明书1份，共60页，约20000字

开题报告一份

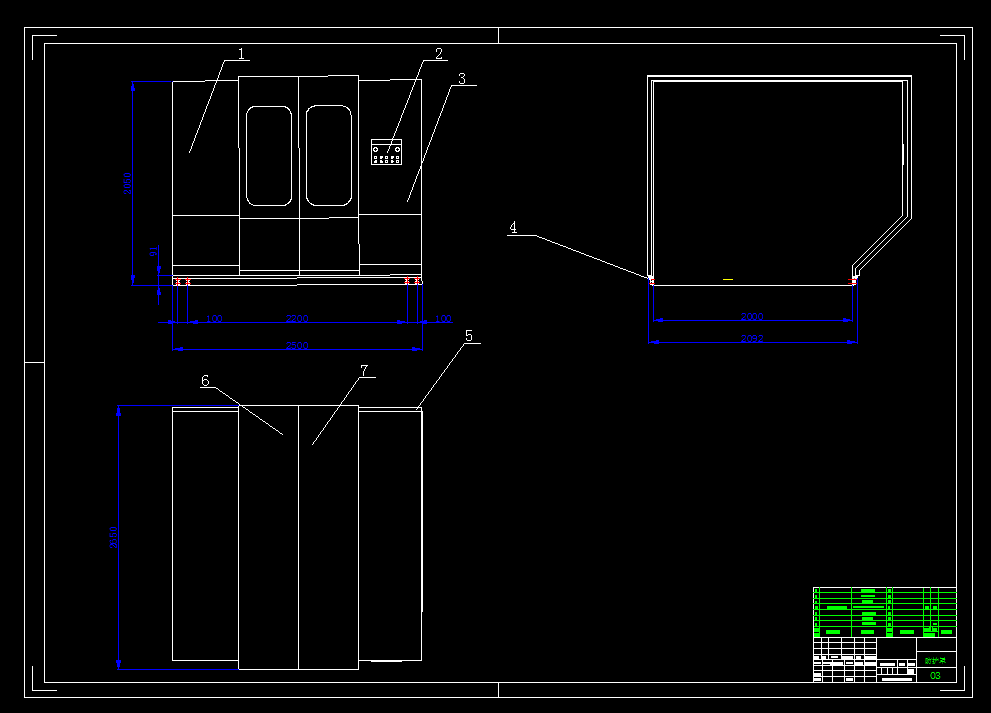

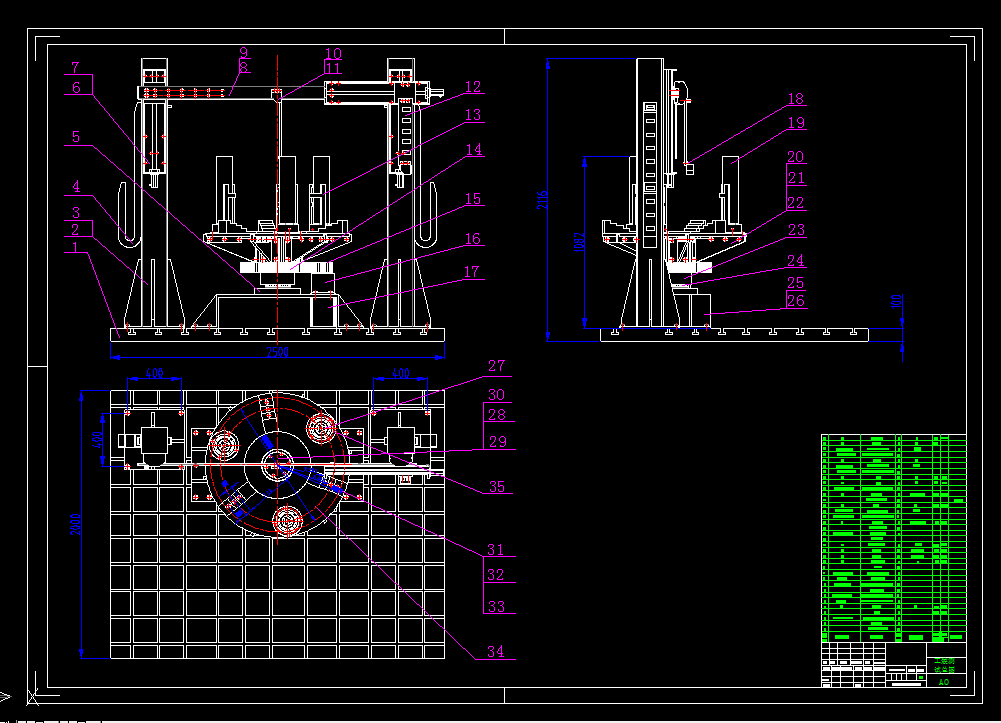

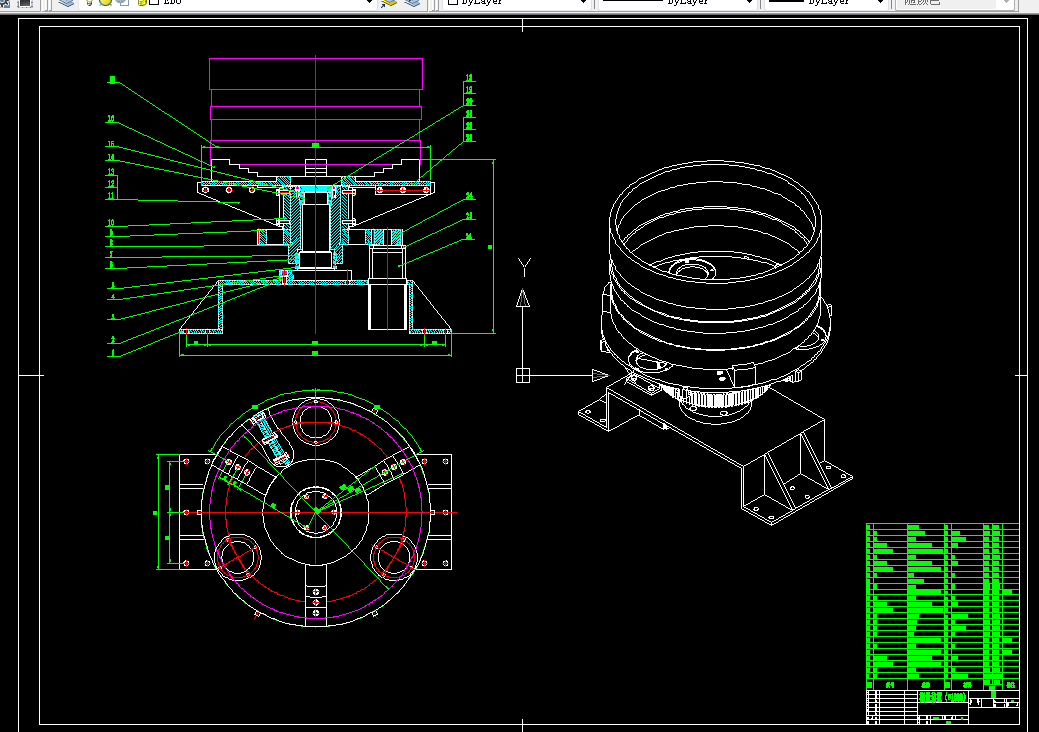

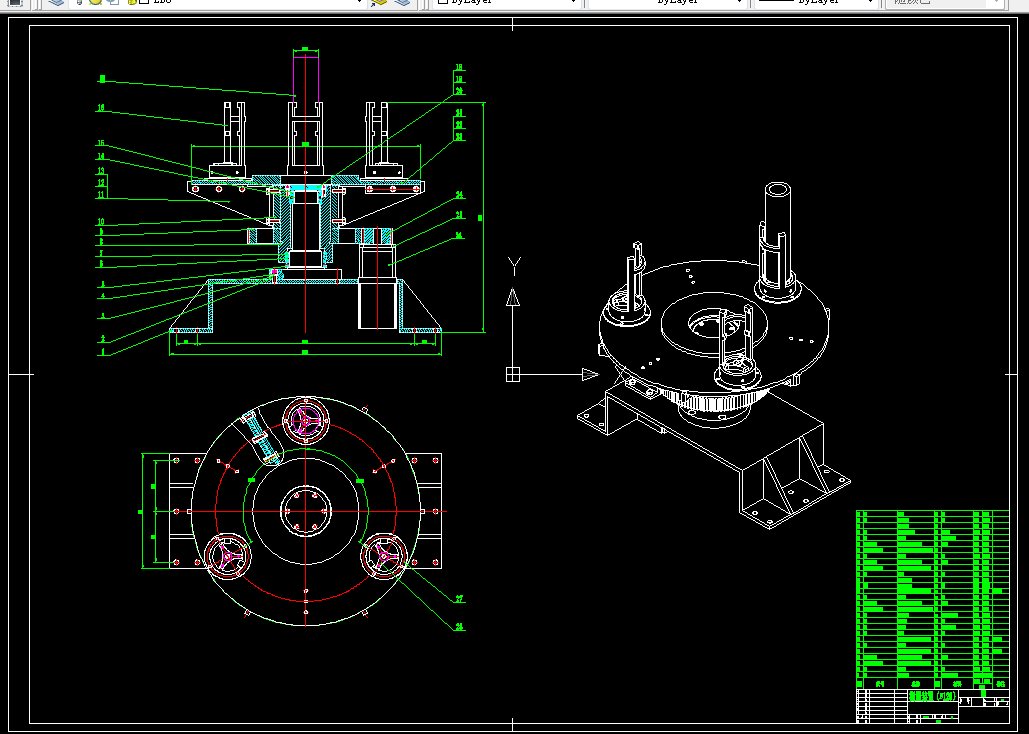

CAD版本图纸，共20张


摘要

本课题主要采用激光测距传感器对回转体内外径尺寸进行非接触检测，测量原理采用激光三角测距法测量。传感器每相隔固定的角度采样一次，所得到的数值经过换算得出外壁到中心轴的距离，再利用三点测量原理算出被测件的外径。内径测量方法与外径测量等同，只是由于孔径较大，测距传感器不能直接测量，需要采用反射镜进行测量。

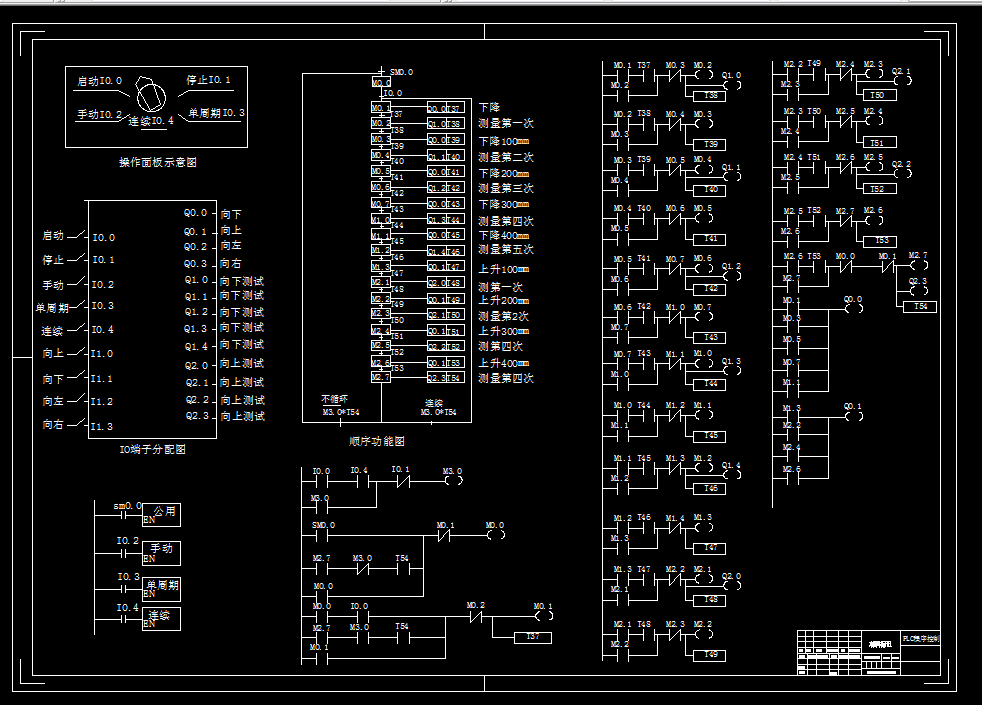

本次设计的试验台，是由一对龙门立柱，在其上面固定滚珠丝杆线性模组，将大横梁固定在滑块上，测内径的激光传感器固定在横梁上，以实现激光传感器上下移动。测外径的激光传感器通过一个竖着的支架固定在一个横着的丝杆模组的滑块上，以实现其能在水平方向上左右移动。由于激光传感器在一定范围内可测量，此设计满足其要求。动力部分由伺服电机通过一对齿轮啮合传动实现工件的转动。通过PLC程序设计，实现整个试验台的自动化控制。

关键词：回转体；非接触性；激光传感器；试验台；

摘要 I

Abstract II

1 绪论 1

1.1回转体非接触性测量研究背景 1

1.2回转体非接触性试验台结构说明 1

1.3研究方向及其意义 1

2 三维测量系统国内外研究现状.............................................................................................2

2.1三维检测技术国内外研究现状...................................................................................3

2.2 激光测量方法国内外现状..........................................................................................4

2.3 激光测距技术国内外研究现状..................................................................................4

2.4 激光三角测量法..........................................................................................................5
