N595-玻璃钢拉挤成型机牵引部分设计 下载积分：50　资料编号： N595

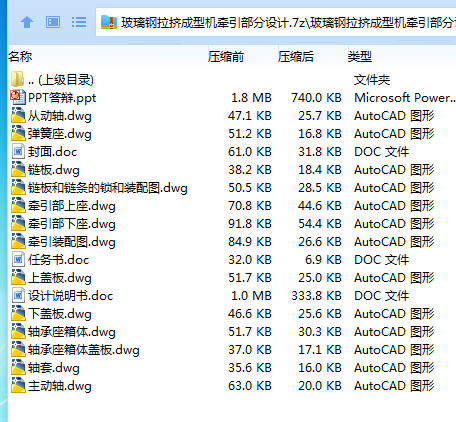

作品包括:

Word版说明书1份，共35页，约10000字

任务书一份

PPT答辩一份

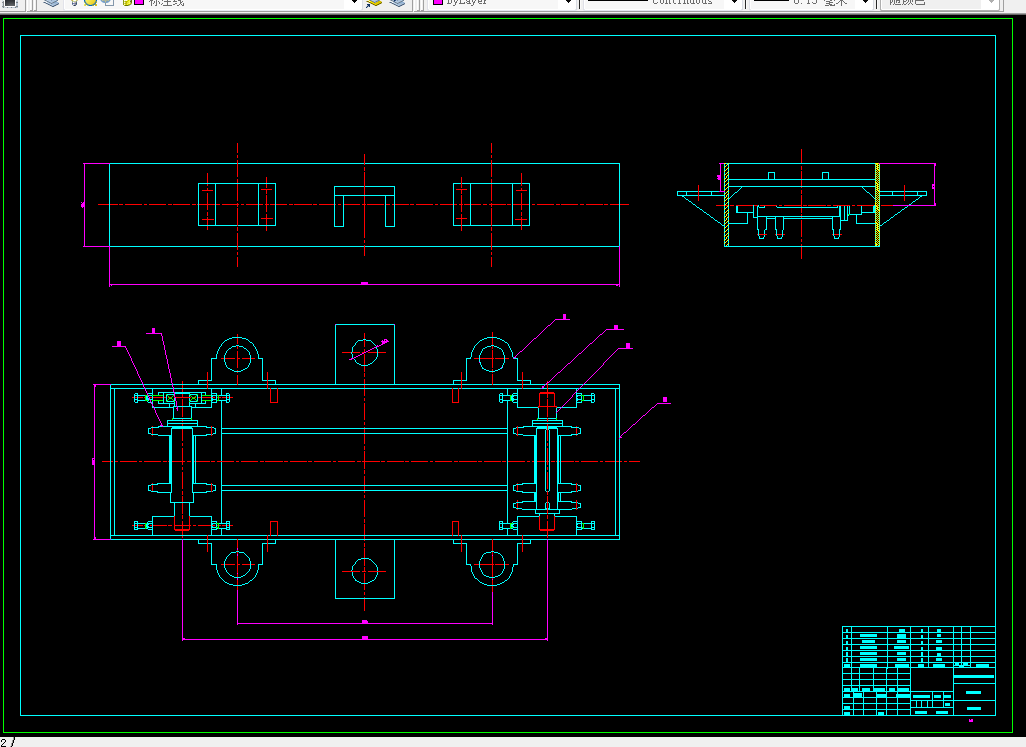

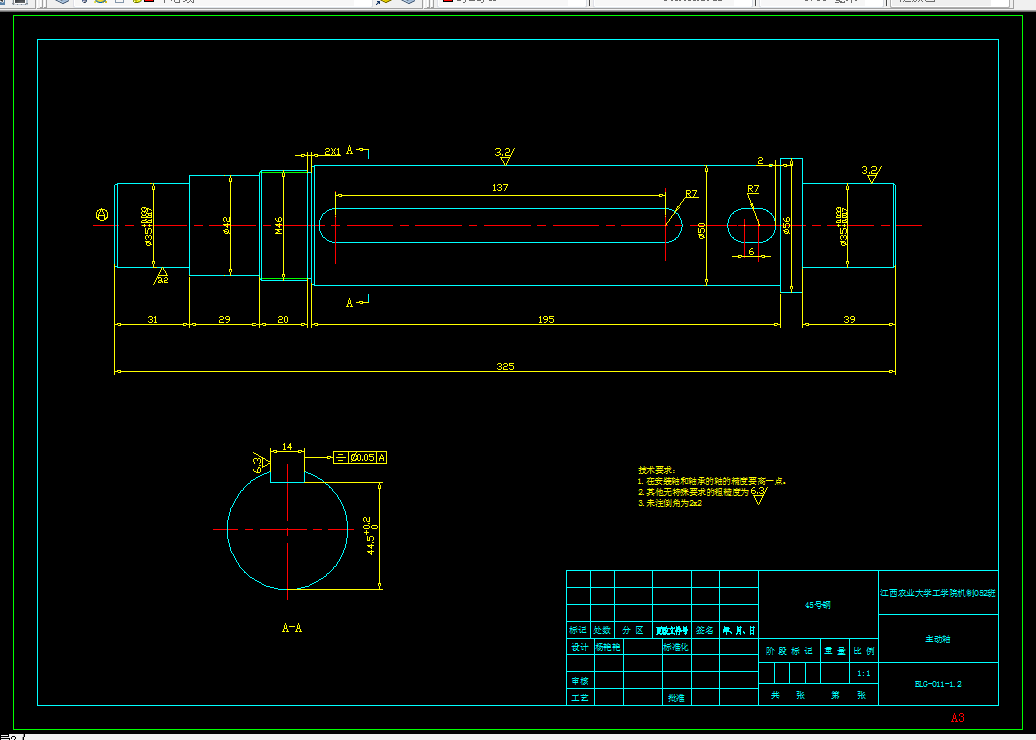

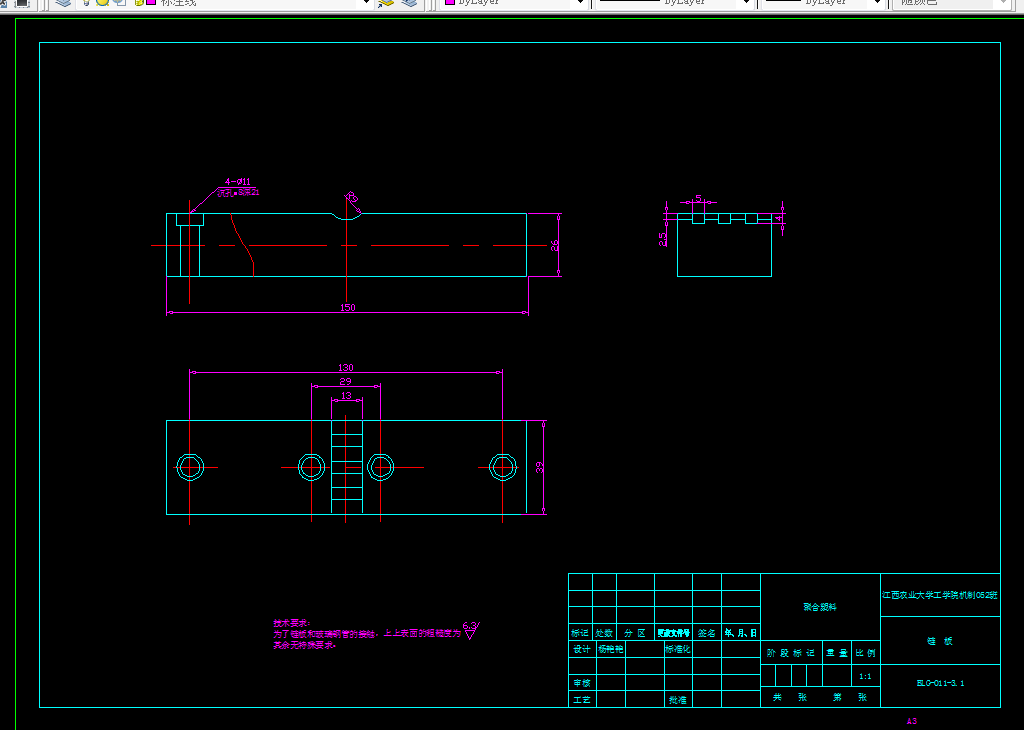

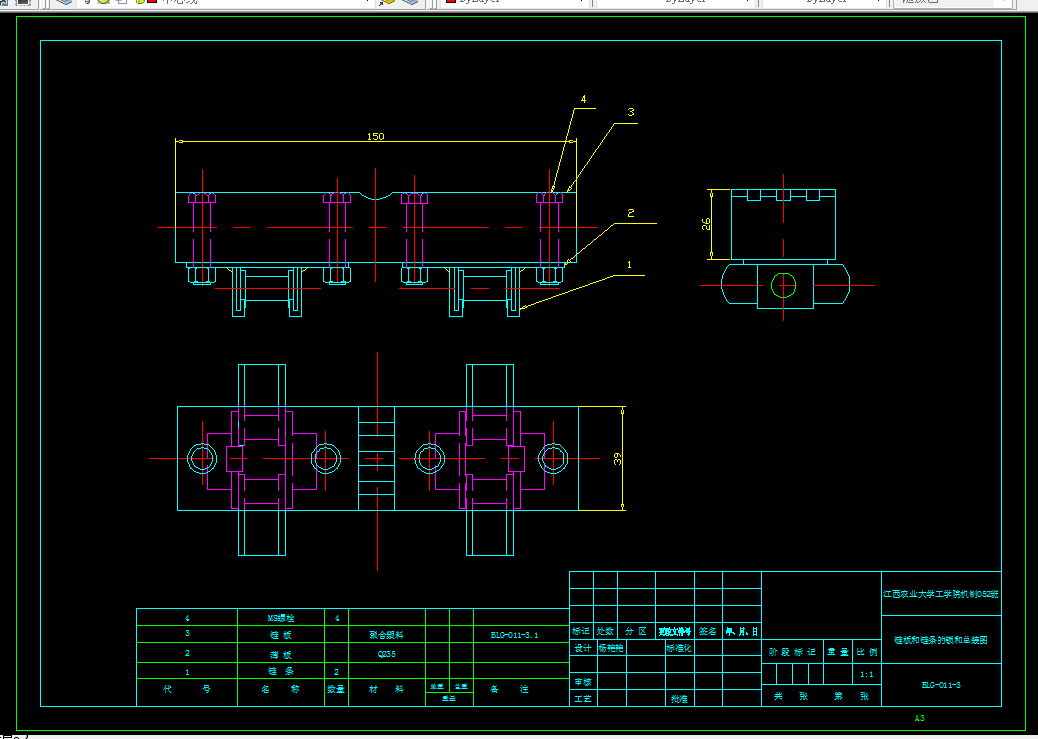

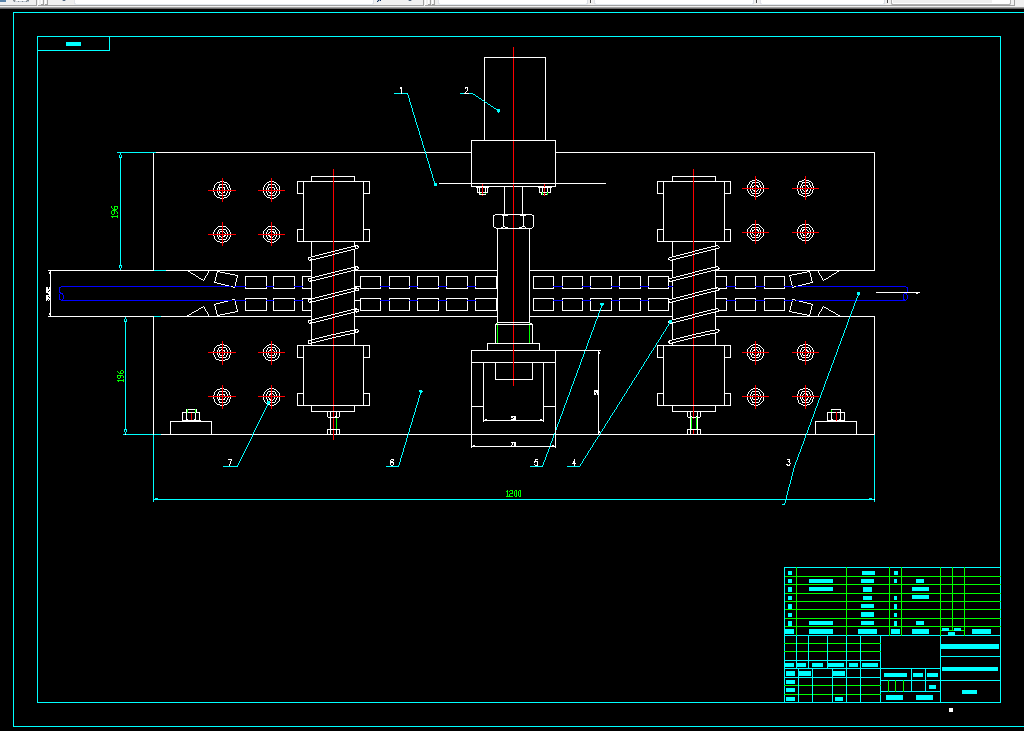

CAD版本图纸，共13张

摘   要

 本文主要介绍了玻璃钢制作过程中的动力执行部件。玻璃纤维的送丝以及成型的玻璃钢产品的运动都是由牵引部分提供动力的。过程的实现主要是靠弹簧受拉力作用进行挤压压紧产生摩擦力，通过电机带动轴上的链进行运动，而加工出来的玻璃钢管上有螺纹，通过安装在链条上链板与玻璃钢管之间的挤压作用下产生的摩擦力向前移动。同时为了防止弹簧的压紧过紧，使摩擦力过大而不利于牵引运动，因此选择了气动元件，通过气动元件克服弹簧弹力解脱牵引压力来松开。

该牵引部分的核心是链传动的设计，而为了实现平行牵引，该链传动是一个特殊形式的链传动，它的作用只是平行传动，不同于以往的链传动是减速链传动，在此只是实现动力的平行传递。

关键词: 牵引  弹簧 摩擦力 气动元件 链传动 平行传动
