N596-卷笔刀全自动装配线设计 下载积分:60 资料编号: N596

1.打开支付宝或者微信扫描二维码。
2.填写金额:60
3.添加备注,填写资料编号:
资料编号: N596
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

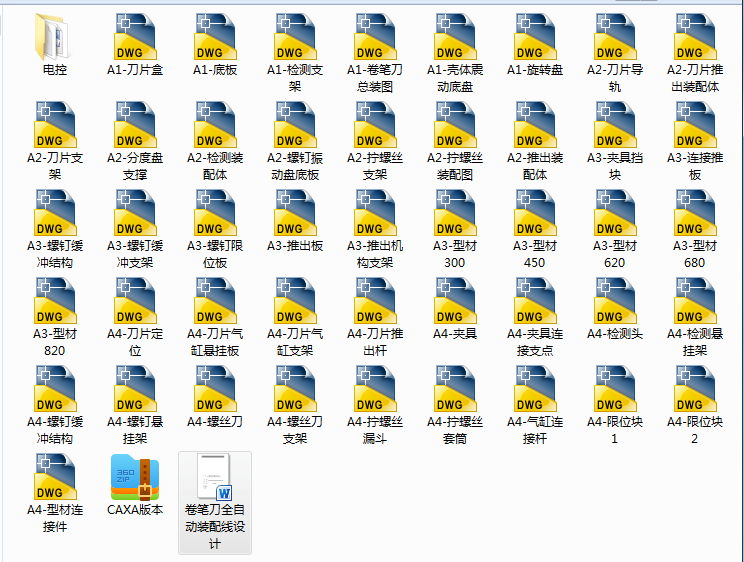

作品包括:

Word版说明书1份,共47页,约12000字

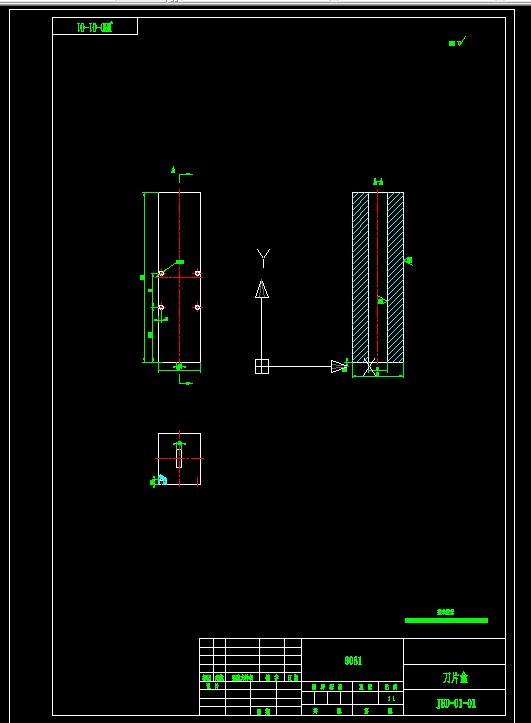

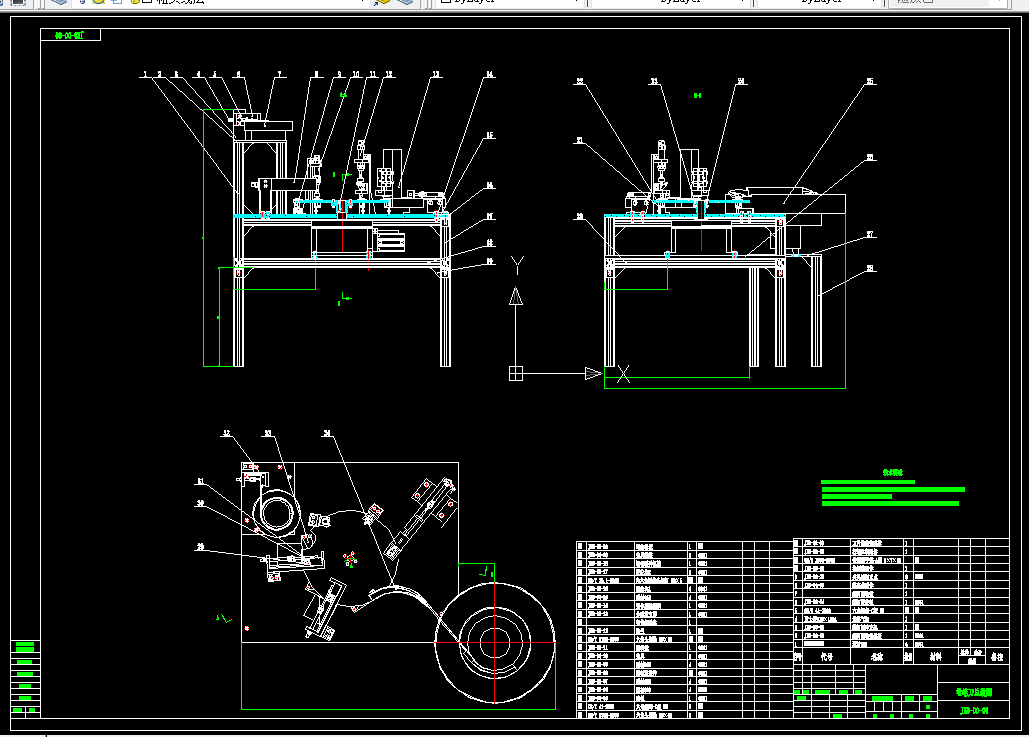

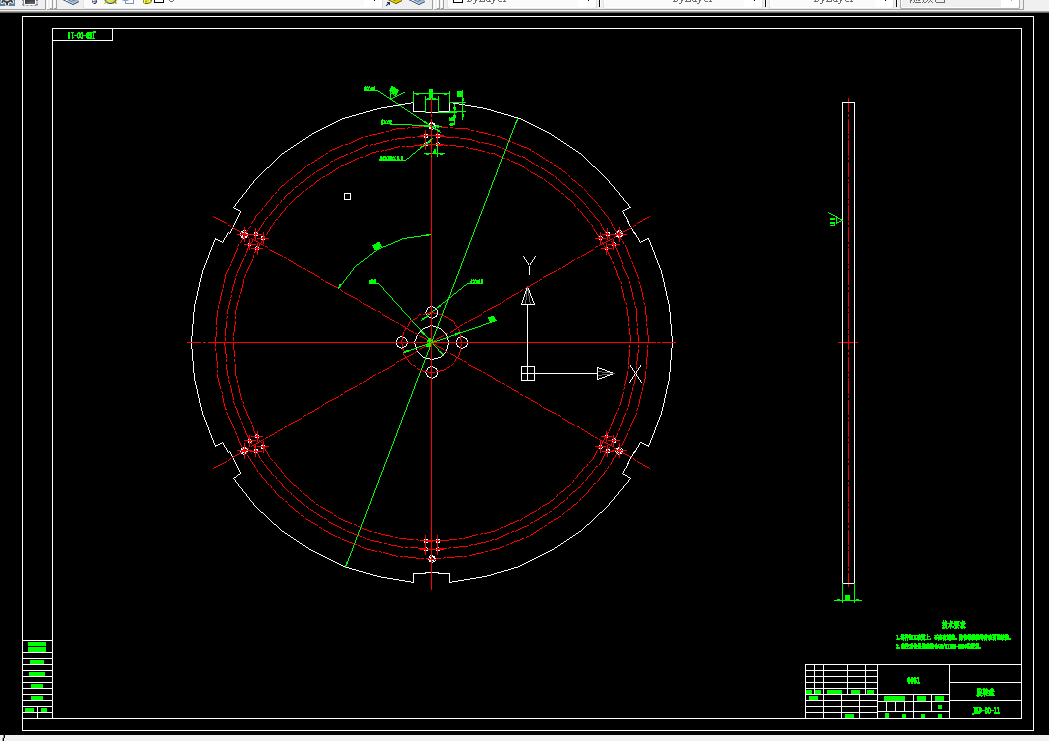

CAD版本图纸,共45张


目录

引言 6

一、 心形卷笔刀自动化装配线系统设计简述 7

1.1心形卷笔刀自动化装配线的设计要求 7

1.1.1要求简述 7

1.1.2三维建模 8

1.1.3电路及硬件设计 8

1.1.4装配图绘制 8

1.1.5编写设计说明书 8

1.2心形卷笔刀自动化装配线概述 8

1.3心形卷笔刀自动化装配线系统思路 8

1.4自动装配机的组成 9

1.4.1零部件定向排列、输送、擒纵系统: 9

1.5系统各个工位功能概述 10

1.5.1壳体的分拣 11

1.5.2推刀片: 11

1.5.3拧螺丝: 11

1.5.4检测: 12

1.5.5不合格心形卷笔刀推出: 12

1.5.6合格心形卷笔刀推出: 12

二、 分拣工位的设计 12

2.1分拣工位的基本功能 12

2.1.1分拣工位的基本结构: 12

2.1.2分拣工位的设计原理: 12

2.1.3振动盘筛选特定位置的心形卷笔刀: 12

2.1.4振动盘筛选的功能及优点: 13

2.1.5振动盘送料过程中工件在轨道上的受力分析: 14

2.1.6振动盘供料率的计算: 15

三、 料斗设计 15

3.1料斗的结构设计 15

3.2料斗筒体与轨道 16

3.3料斗筒体与筒底(料斗底盘) 16

3.4轨道及其出口 16

3.5料斗的零件材料选用 17

3.6振动料斗中工件定向方法 17

3.7料斗的尺寸计算    17

3.7.1料斗的螺旋升角α: 17

3.7.2料斗的直径: 18

3.7.3轨道 19

3.7.4材料选择 21

四、 装刀片工位的设计 21

4.1装刀片工位的基本功能 21

4.2装刀片工位的基本结构及原理 21

4.3装刀片工位的气动控制回路 22

4.3.1推刀片气缸类型的选择:      22

4.3.2推刀片气缸安装形式 :    22

4.3.3推刀片气缸作用力的大小 即缸径的选择: 22

4.3.4活塞行程 : 23

4.3.5活塞的运动速度 : 23

4.3.6 限位气缸的安装形式 : 23

4.3.7 限位气缸的作用力的大小即缸径的选择: 24

4.3.8 限位气缸的活塞行程: 24

4.3.9活塞的运动速度: 24

4.4装刀片工位的单片机控制系统 24

4.4.1组成部分 24

4.4.2程序编译: 25

五、 拧螺丝工位的设计 25

5.1拧螺丝工位的基本功能 25

5.2拧螺丝工位的基本结构及原理 25

5.3拧螺丝工位的单片机控制系统 26

六、 螺丝筛选振动盘设计 27

6.1工作原理: 27

6.2工件在轨道上的受力分析: 27

6.3供料率 28

七、 料斗设计 29

7.1料斗的结构设计 29

7.2料斗筒体与轨道 29

7.3料斗筒体与筒底(料斗底盘) 29

7.4轨道及其出口 30

7.5料斗的零件材料选用 30

7.6振动料斗中工件定向方法 31

7.7料斗的尺寸计算    31

7.7.1料斗的螺旋升角α: 31

7.7.2料斗的直径 31

八、 检测工位的设计 33

8.1检测工位的基本功能 33

8.2检测工位的基本结构及原理 33

8.3检测工位的气缸选择 33

8.3.1检测工位气缸类型的选择: 34

8.3.2检测工位气缸安装形式 : 34

8.3.3检测工位气缸作用力的大小 即缸径的选择: 34

8.3.4检测工位气缸的活塞行程: 34

8.4.5活塞的运动速度 34

8.4检测工位的检测控制回路 34

8.5检测工位的气动控制回路 35

8.6检测工位的单片机控制系统 35

九、 推出工位的设计 36

9.1推出工位的基本功能 36

9.2推出工位的基本结构及原理 36

9.3推出工位的气动控制回路 37

9.3.1推出工位的气缸选择: 37

9.3.2推出工位的气缸类型的选择 : 37

9.3.3推出工位的气缸安装形式 : 37

9.3.4推出工位的气缸的活塞行程 : 37

9.3.5推出工位的气缸活塞的运动速度 : 37

9.4推出工位的单片机控制系统 38

十、 电机分度盘的设计 39

10.1电机分度盘的基本功能 39

10.2电机分度盘的基本结构及原理 40

十一、 夹具的设计 40

11.1夹具的基本功能 40

11.2夹具的基本结构及原理 41

十二、 整体控制 41

12.1总体方案 41

12.2流程图 42

12.3电子元件选型 43

12.3.1各类元器件选择: 43

12.3.2元器件作用介绍: 43

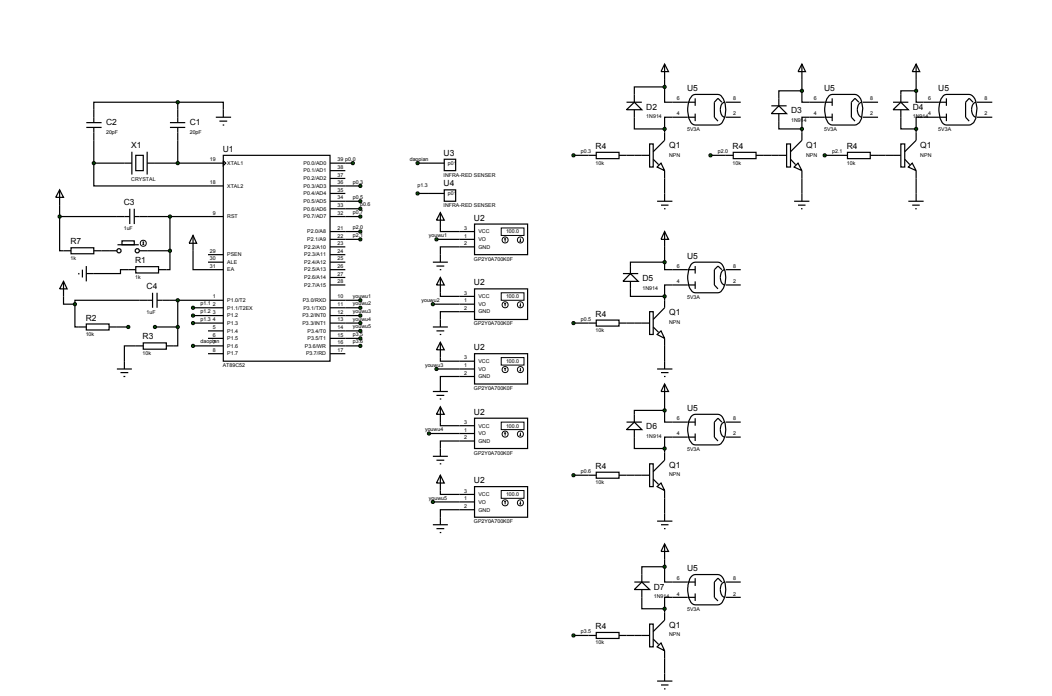

12.4电路图设计 44

12.5程序设计 45

参考文献 51
