N599-350四辊冷轧板带轧机设计 下载积分：50　资料编号： N599

作品包括:

Word版说明书1份，共46页，约12000字

任务书一份

PPT答辩一份

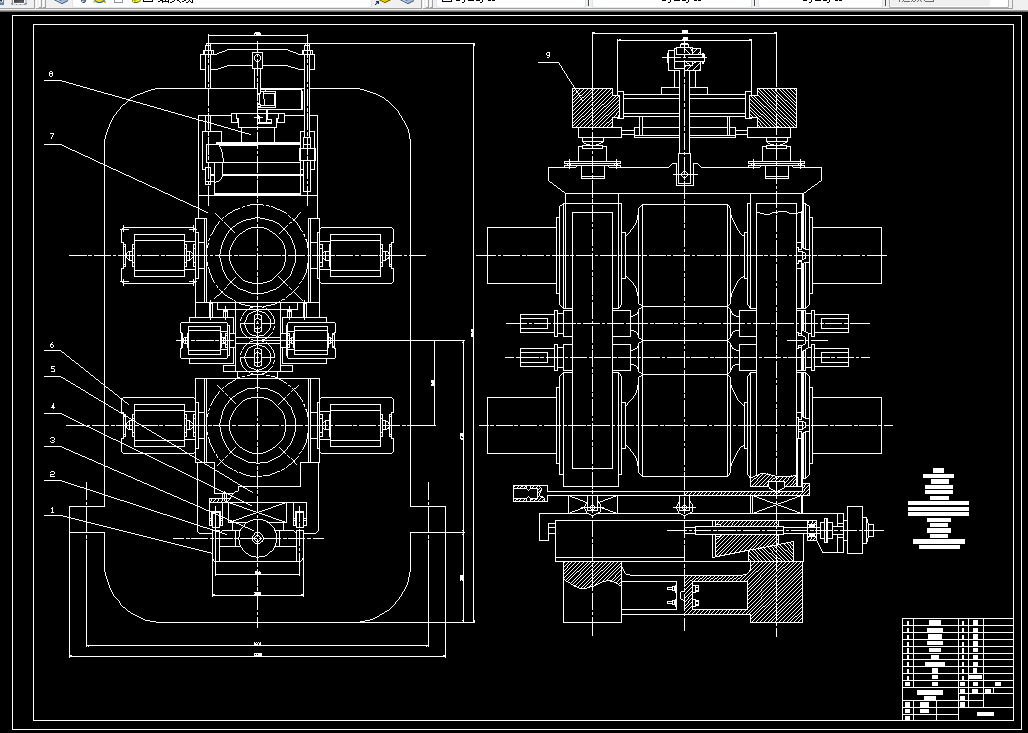

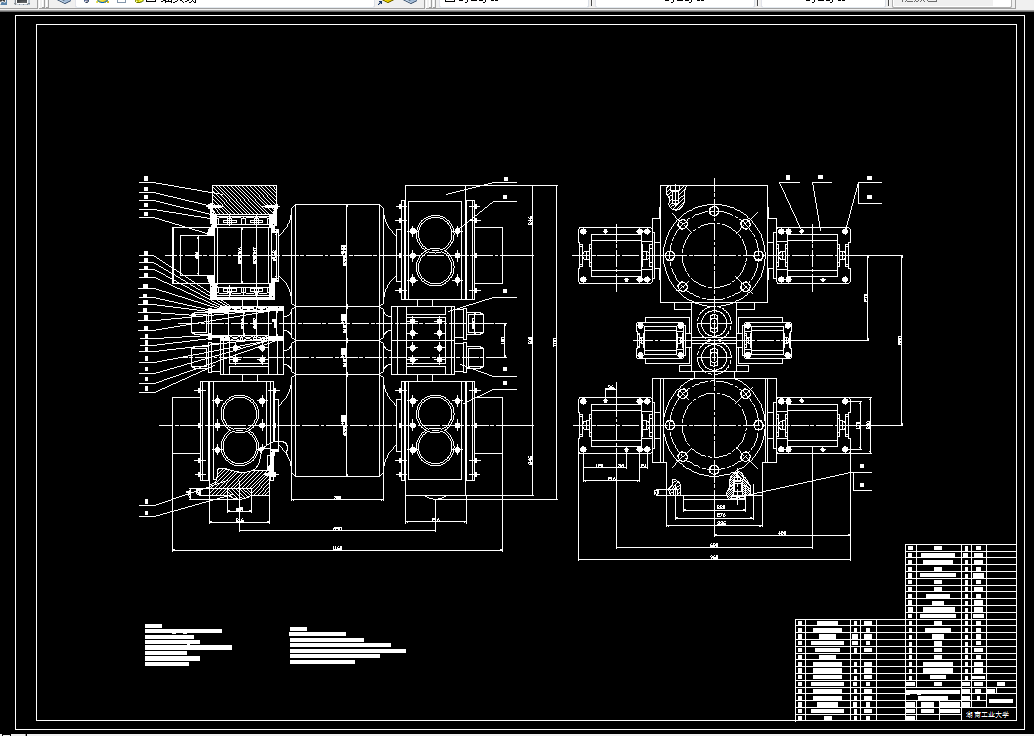

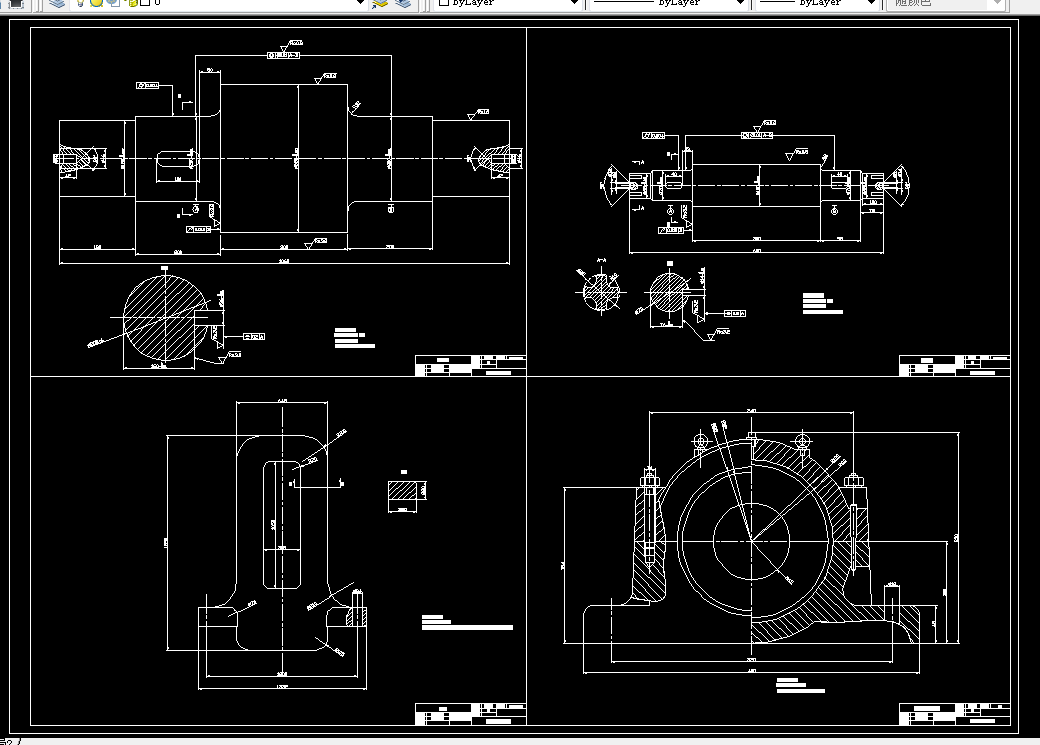

CAD版本图纸，共6张

摘  要

    轧钢机机组由电动机、齿轮联轴器、减速机、人字齿轮座、万向接轴托架、万向接轴、工作机座等组成。由电动机通过一系列传动机构驱动轧机工作辊进行轧制。

    本次设计的是350四辊可逆式冷轧板带轧机主工作机座的结构，主要是由轧辊﹑轧辊轴承﹑机架﹑轨座﹑轧辊调整装置﹑上轧辊平衡装置和换辊装置等组成。主要是对350四辊可逆式冷轧板带轧机的压下规程的制定、轧机的轧制力及其轧制力矩的计算、电动机的选择、和轧机的结构设计。

四辊式轧机是带钢冷轧机中最通用的机组，这种轧机采用闭口式机架，两个牌坊有横梁或其它轧机连接形成一个刚体，通常采用工作辊驱动，但是近来趋向于支承辊驱动。本机采用可逆式冷轧机轧制时，轧辊既能逆转又能调速。这类轧机采用调速范围广、惯性力矩小的直流电动机传动。为提高轧机的生产能力，可逆式冷轧机一般都有快速启动和制动的要求。

关键词:可逆式；轧制力；工作机座；电动机

目  录

第1章  绪论 6

       1.1轧钢机的发展状况 6

       1.2轧钢机分类 6

       1.3轧钢机的组成及结构 7

第2章  压下规程的制定 8

       2.1压下规程的确定 8

       2.2轧制道次的确定 8

第3章  轧制力的计算 11

       3.1各道次轧制力的计算 11

       3.2张力的选取 11

       3.3求解轧制力的具体计算步骤 11

第4章  轧制力在接触弧上作用点的位置 15

       4.1确定轧制力的方向 15

第5章 轧制力矩的计算 16

       5.1轧制力矩的计算 16

第6章 主电机功率的计算及选电动机 19

       6.1轧辊与电机的速比 19

       6.2电动机的选择 22

第7章  轧机的结构设计计算 23

       7.1轧辊的设计 23

         7.1.1 轧辊的结构及参数 23

         7.1.2、轧辊材质的选择 24

         7.1.3、轧辊的校核 25

       7.2轧辊轴承的选择与校核 27

         7.2.1 轧辊轴承的类型与特点 27

         7.2.2 轧辊轴承的选择 27

         7.2.3、轧辊轴承的校核 28

         7.2.4、轧辊轴承座的设计 30

       7.3轧辊的调整和平衡装置 30

       7.4联轴器的选择 31

       7.5机架的设计 31

         7.5.1、机架的类型 31

         7.5.2、机架的主要结构参数 32

         7.5.3、机架强度的校核 35

结论 40

参考文献 41

致谢 42
