N608-门式缠绕机设计【含UG三维图】 下载积分：150　资料编号： N608

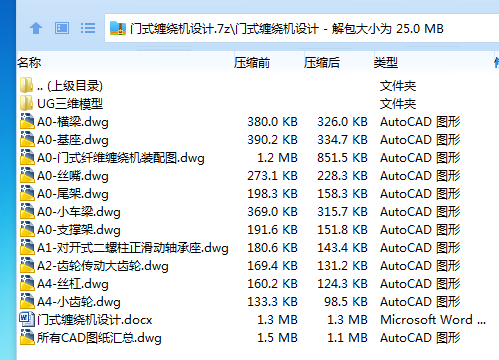

作品包括:

Word版说明书1份，共46页，约16000字

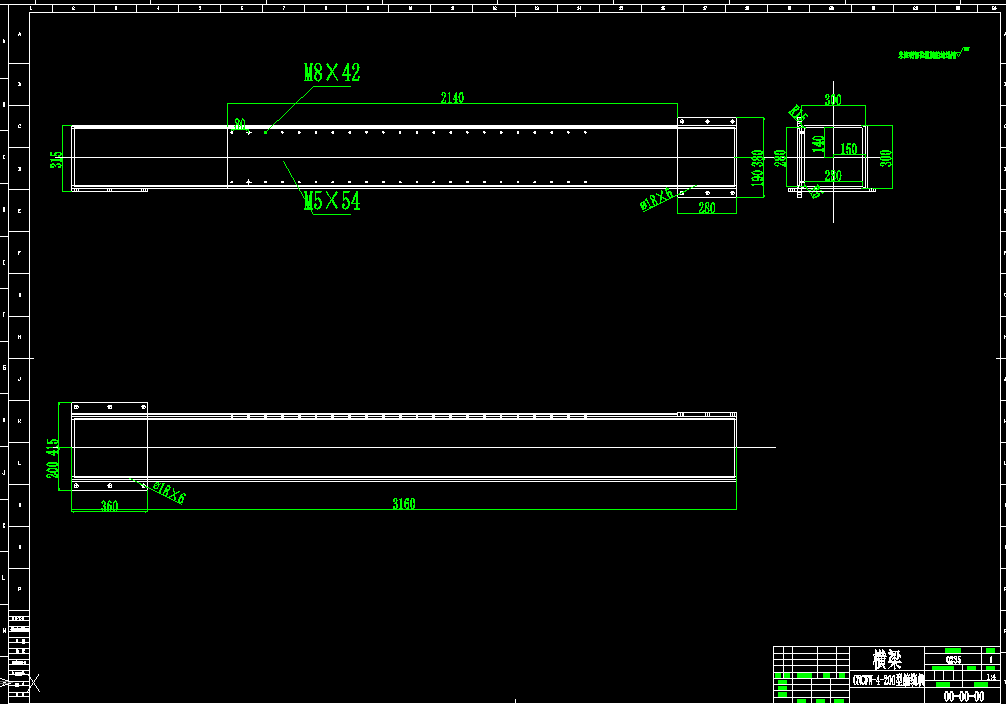

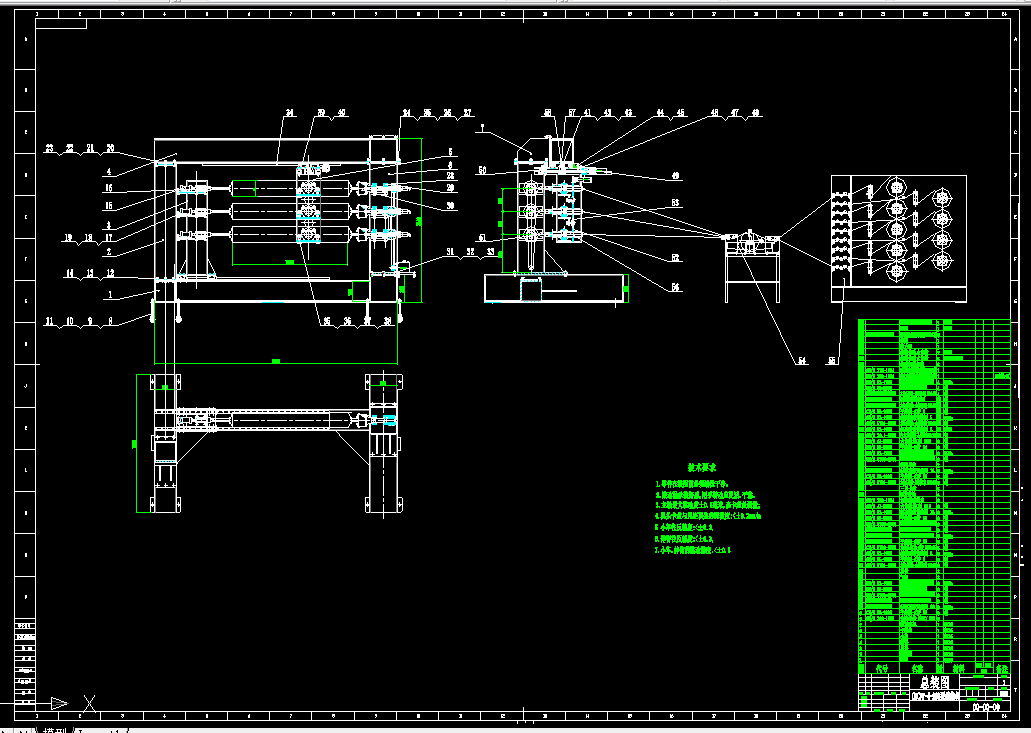

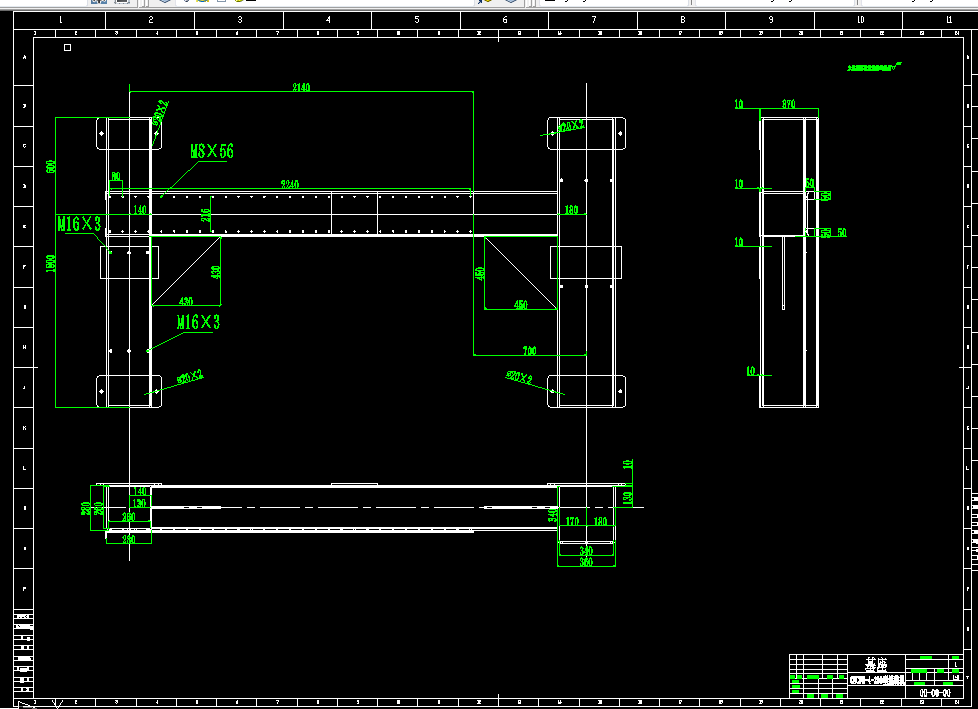

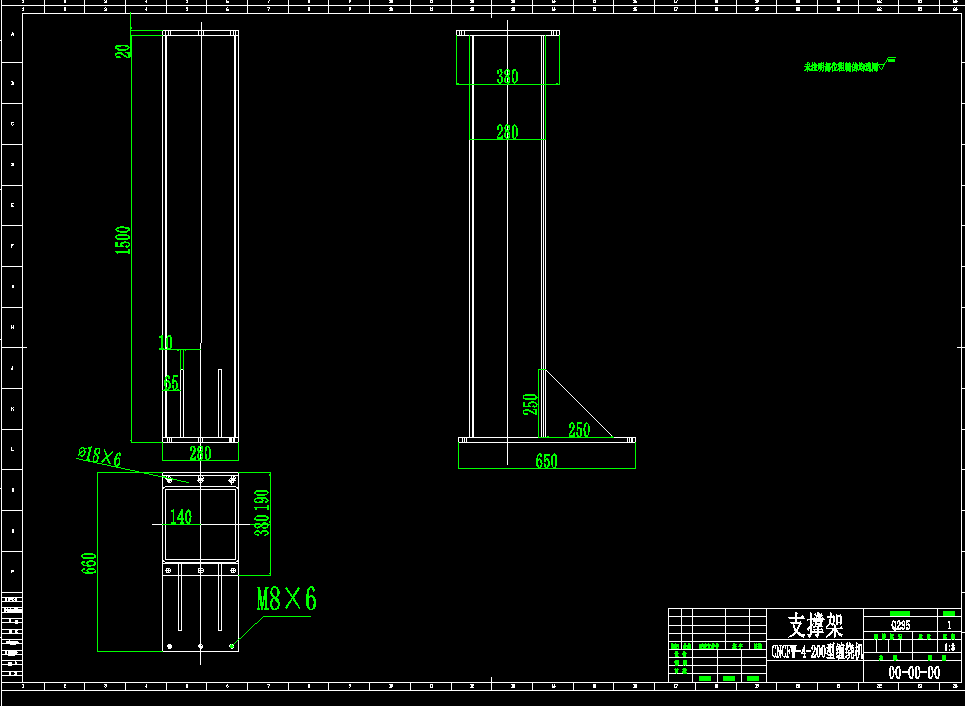

CAD版本图纸，共11张

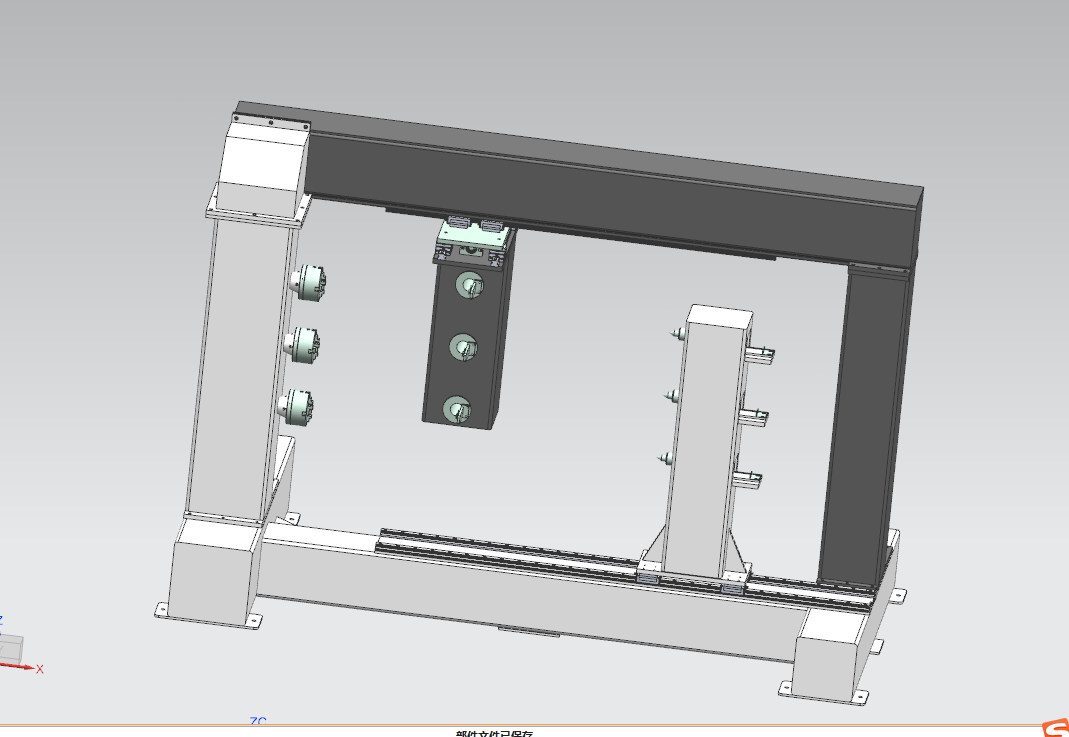

UG三维图一份

摘要

随着科技的发展，军工业对于材料的要求越来越高，出现了许多新型复合材料，相比于传统材料重量更轻，强度更高，因而广泛使用。纤维缠绕技术是纤维复合材料生产中最早、最广泛使用的技术，也是最重要的技术之一，而纤维缠绕机是纤维缠绕技术生产应用的专用设备，其设计与制造对于聚合物基复合纤维缠绕制品的生产至关重要。根据不同的工作要求，纤维缠绕机的结构存在差异，本课题将针对φ200×1500的芯模缠绕设计符合要求的四轴三工位数控门式纤维缠绕机。

本文在特定芯模缠绕的要求下，对于纤维缠绕机的结构进行设计，并适当做出一些改进，使其能正常生产的同时，能适应更多的工况，具备一定程度的自动化和较高的生产效率。文章的设计主要包括整机结构、传动结构、夹持机构、缠绕小车等，在完成全部结构和尺寸设计后，建立模型在Solidworks对关键薄弱部件进行静应力分析并校核强度，确保设备的可靠性。

关键词：纤维缠绕，缠绕机，结构设计，静应力分析

目录

第一章  绪论 1

1.1纤维缠绕成型工艺简介 1

1.1.1缠绕成型的基本原理 1

1.1.2纤维缠绕成型工艺的特点 1

1.1.3纤维缠绕的分类 2

1.1.4纤维缠绕制品的应用 3

1.2纤维缠绕设备简介 4

1.2.1纤维缠绕成型设备的发展过程 4

1.2.2纤维缠绕成型设备国内外现状分析和发展趋势 4

1.3课题的研究目的及意义 4

1.4课题研究的主要内容 5

第二章  四轴三工位纤维缠绕机方案设计 6

2.1.技术要求 6

2.2纤维缠绕机总体方案设计 6

2.3执行机构方案的设计 6

2.4运动机构的方案设计 8

2.5夹持机构的方案设计 9

2.6控制系统的方案设计 9

2.7辅助装置的方案设计 9

第三章  纤维缠绕机零部件的设计 10

3.1缠绕机框架的设计 10

3.1.1基座 10

3.1.2主轴箱 11

3.1.3尾架 12

3.1.4支承架 12

3.1.5横梁 13

3.1.6小车框架 14

3.2滚珠丝杆及电机选型计算 14

3.2.1滚珠丝杆的选型 14

3.2.2电机的选型 16

3.3齿轮齿条与相应电机的设计与校核 17

3.3.1齿轮齿条的设计计算 17

3.3.2齿轮的强度校核 18

3.3.2电机和减速器的选型 19

3.4齿轮和电机的设计 21

3.4.1齿轮的设计与校核 21

3.4.2电机的设计 23

3.5同步带和电机的设计 24

3.6轴承的寿命校核 26

3.6.1主轴固定轴承的寿命校核 26

3.6.2丝杆固定轴承的寿命校核 28

3.7夹持机构的设计 28

第四章 关键受力部件的静应力分析 29

4.1横梁静力学分析 29

4.2支撑架的静应力分析 31

4.3主轴箱的静应力分析 32

第五章  缠绕机整体分析与计算 34

第六章总结与展望 37

6.1本文工作总结 37

6.2未来研究展望 37

参考文献 38

致谢 40
