作品描述

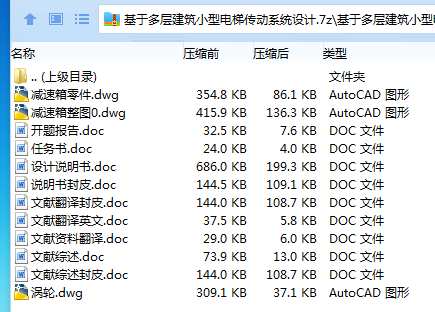

作品包括:

Word版说明书1份,共32页,约10000字

任务书一份

开题报告一份

外文翻译一份

文献综述一份

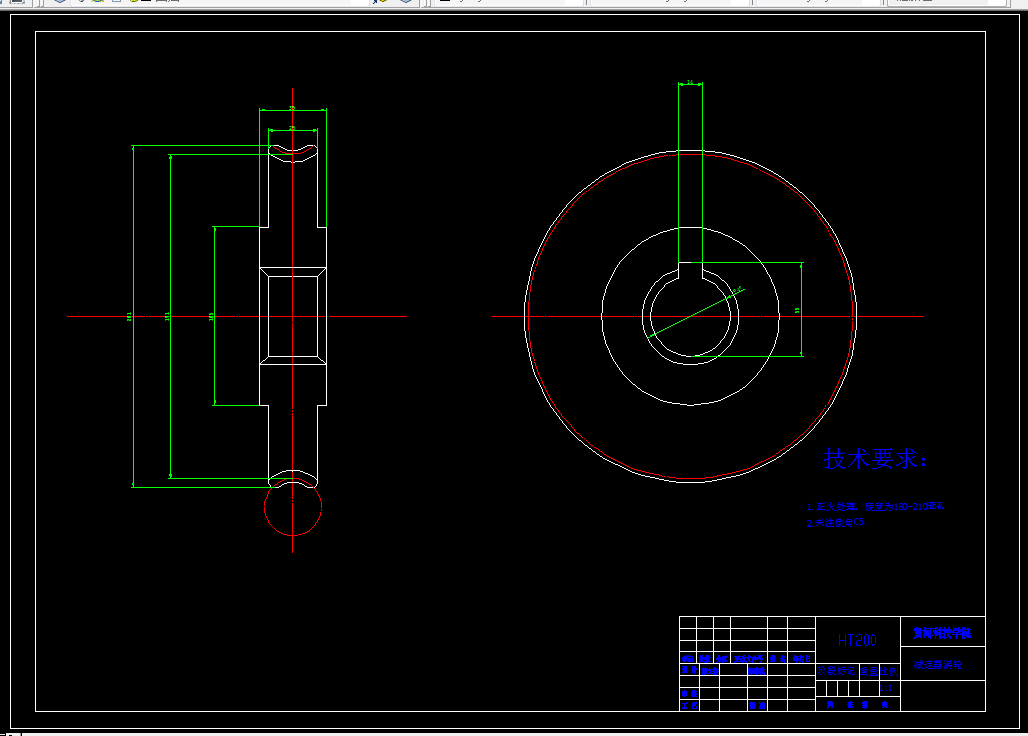

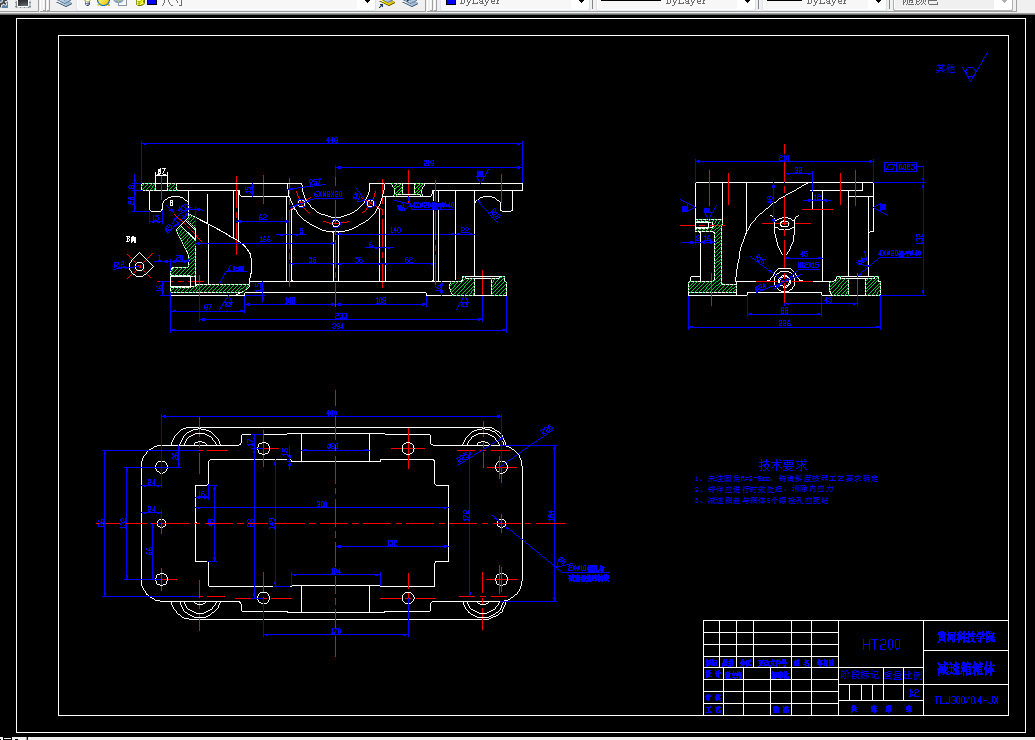

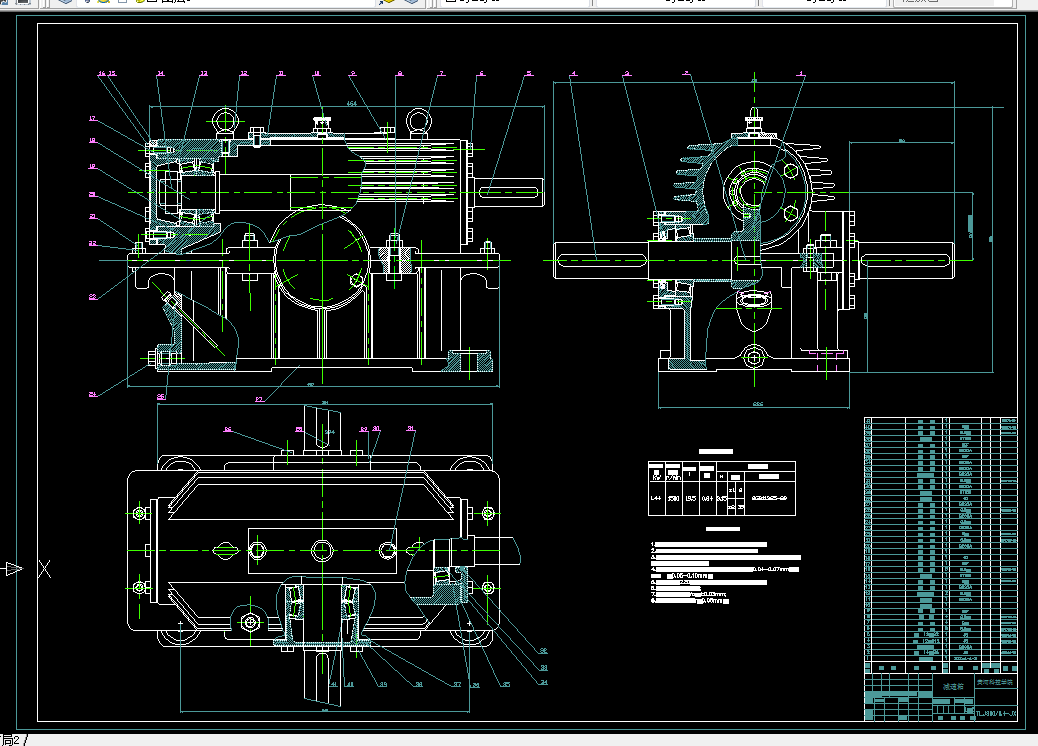

CAD版本图纸,共3张


摘    要

随着社会的不断发展,中国城市化的水平越来越高,而电梯作为人们在城市生活中不可或缺的运输工具必将越来越体现其价值。我国大多数多层建筑居民楼都没有安装电梯,居住在高层的居民,尤其是老年人,上下楼、搬运东西都很不便。普通电梯安装要求高,而且价格以及安装、维护费用昂贵。本项目力求研制出一种新型电梯,现有建筑物经过简单改造就可安装;也可安装在新的建筑物上以提升房屋品质。本项目主要针对没有预留井道现有建筑物,在综合考虑安装、制造、施工等多方面因素及满足整套系统的可靠性之下研究与之相适应的电梯传动装置和结构。

在经过查找资料、计算及考虑各方面因素后,我决定精心设计一种电梯, 在不过多地改造居民楼的前提下,采用把H型刚固定在墙壁上,轿箱沿着H型钢运行,在型钢上安装齿条,齿条与轿箱上的齿轮配合传动,来提升轿箱,传动部分采用蜗轮蜗杆一级减速机构,并且利用自琐的特性,把电动机、减速器都固定在轿箱上,轿箱的的下面安装随行电缆。其产品为社会所能承受,将会受到欢迎,市场前景可观,确实给社会带来方便。该项研究涉及到机械设计、机械制造、材料学、自动控制、建筑结构等方面的跨学科内容,无论是对社会,还是对行业都会产生重大影响。

关键词:电梯,蜗轮蜗杆,自锁,齿轮齿条

目录

摘    要 I

1  绪论 1

1.1课题背景 1

1.2设计的背景 2

1.3  项目的前景分析 2

2  电梯传动方案的选择 3

3 原动机的选择 7

4 传动零件的设计计算 9

4.1  齿轮轴的计算 9

4.2 齿轮的设计计算 9

4.3  齿条的设计 12

4.4齿轮轴上零件的设计 15

5联轴器的设计 18

5.1选择联轴器的类型 18

6减速器的设计及润滑 19

6.1减速器各轴的运动、动力参数 19

6.2 蜗杆副的设计 20

6.3 蜗杆传动的润滑 24

总结 25

致谢 26

参考文献 27
