N614-蓝宝石切割机设计 下载积分：50　资料编号： N614

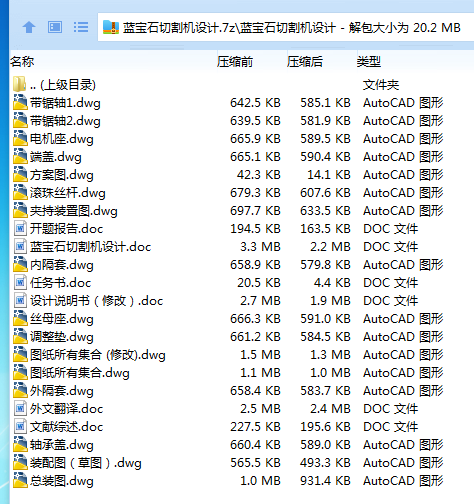

作品包括:

Word版说明书1份，共49页，约15000字

任务书一份

开题报告一份

外文翻译一份

文献综述一份

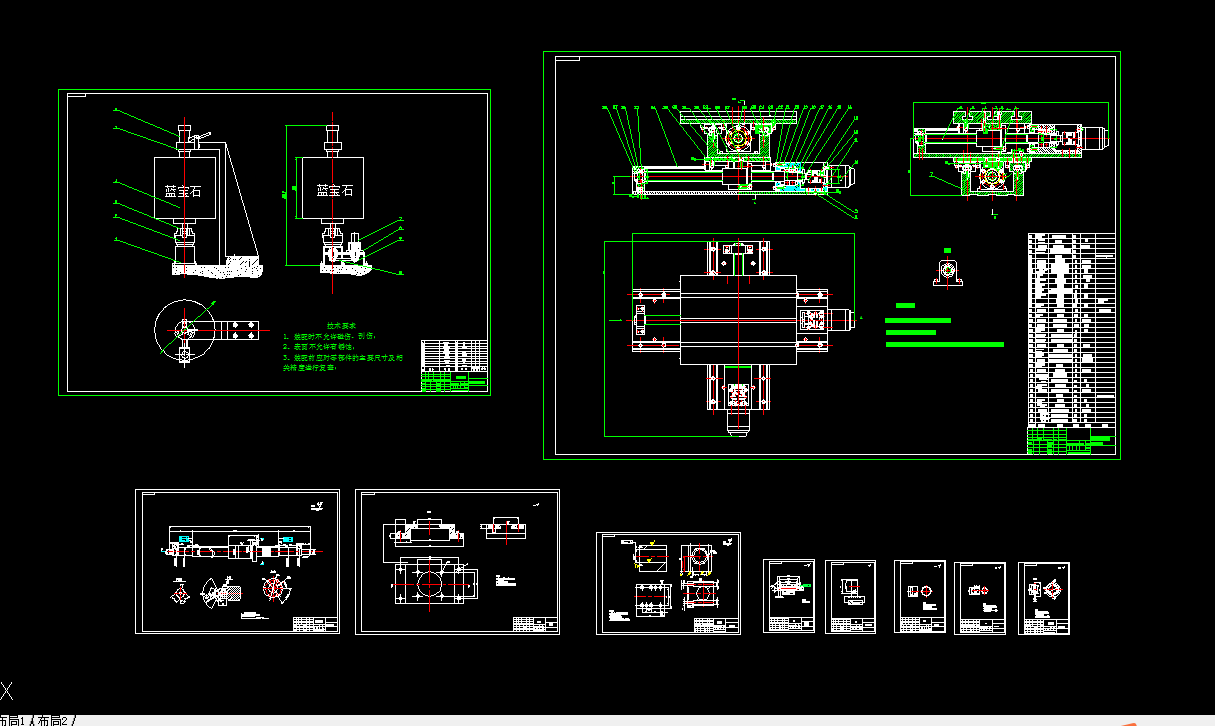

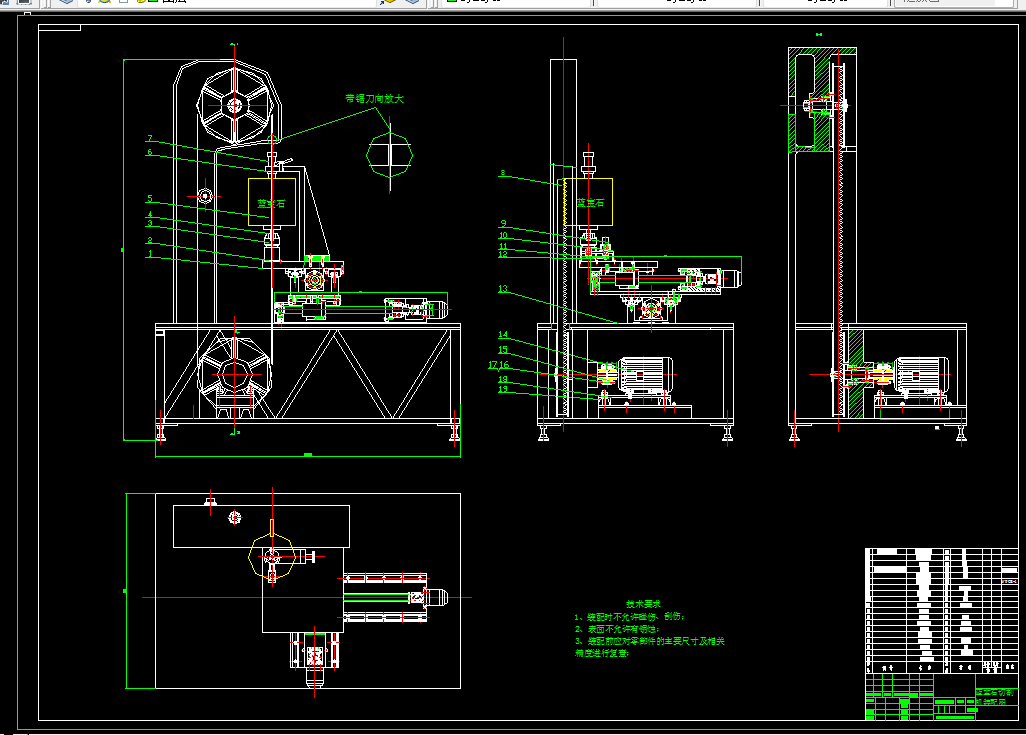

CAD版本图纸，共11张

摘  要

本次设计是对蓝宝石切割机装置的设计。在这里主要包括:传动系统的设计、装夹部位系统的设计、切割片主轴部位系统的设计这次毕业设计对设计工作的基本技能的训练，提高了分析和解决工程技术问题的能力，并为进行一般机械的设计创造了一定条件。

整机结构主要由电动机产生动力通过联轴器将需要的动力传递到丝杆上，丝杆带动丝杆螺母，从而带动整机运动，提高劳动生产率和生产自动化水平。更显示其优越性，有着广阔的发展前途。

本论文研究内容：

(1) 蓝宝石切割机装置总体结构设计。

(2) 蓝宝石切割机装置工作性能分析。

(3)电动机的选择。

(4) 蓝宝石切割机装置的传动系统、执行部件及机架设计。

(5)对设计零件进行设计计算分析和校核。

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。

关键词：蓝宝石切割机装置， 联轴器，滚珠丝杠

目  录

摘  要 II

Abstract III

1 绪论 1

1.1蓝宝石切割机的研究现状 1

1.2蓝宝石切割机发展趋势 2

1.3本课题研究的内容及方法 3

1.3.1主要的研究内容 3

1.3.2设计要求 3

1.3.3关键的技术问题 3

2 蓝宝石切割机装置总体结构设计 4

2.1设计的要求与数据 4

2.2 带锯选型 4

2.3 夹紧装置设计 5

2.4 卡盘的选型 6

2.5 同步带传动计算 6

2.5.1 同步带计算选型 6

2.5.2 同步带的主要参数（结构部分） 10

2.5.3  同步带的设计 12

2.6 轴的设计 12

2.6.1求作用在带锯上的力 13

2.6.2 初步确定轴的最小直径 13

2.6.3 轴的结构设计 14

2.6.4 求轴上的载荷 15

2.6.5按弯曲扭转合成应力校核轴的强度 16

2.6.6精确校核轴的疲劳强度 17

2.7 键的选择与校核 20

2.8滚动轴承的寿命校核 22

3  蓝宝石切割X方向进给传动设计 23

3.1 X向滚珠丝杆副的选择 24

3.1.1导程确定 24

3.1.2确定丝杆的等效转速 24

3.1.3估计工作台质量及负重 24

3.1.4确定丝杆的等效负载 24

3.1.5确定丝杆所受的最大动载荷 25

3.1.6精度的选择 26

3.1.7选择滚珠丝杆型号 26

3.2校核 27

3.2.1 临界压缩负荷验证 27

3.2.2临界转速验证 28

3.2.3丝杆拉压振动与扭转振动的固有频率 29

3.3电机的选择 29

3.3.1电机轴的转动惯量 30

3.3.2电机扭矩计算 31

4  蓝宝石切割Y方向进给传动设计 33

4.1 Y轴滚动导轨副的计算、选择 33

4.2 滚珠丝杠计算、选择 34

4.3 步进电机惯性负载的计算 37

结论 40

参考文献 41

致 谢 42
