N629-大葱移栽机的设计【含SW三维图】 下载积分：150　资料编号： N629

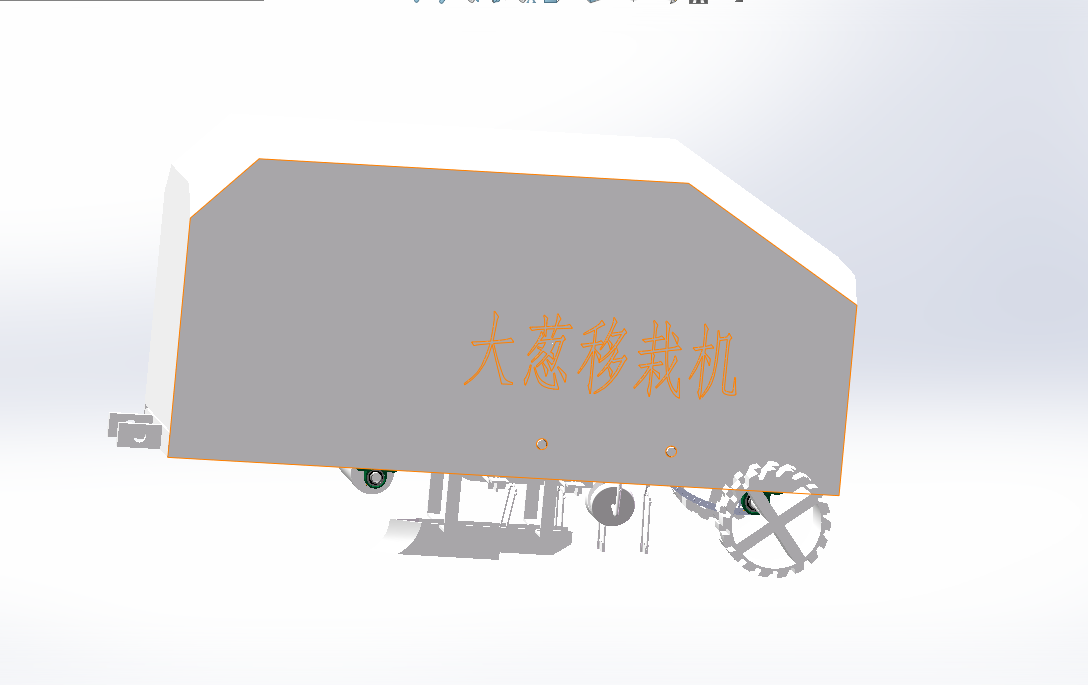

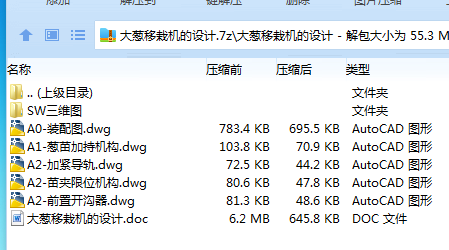

作品包括:

Word版说明书1份，共31页，约13000字

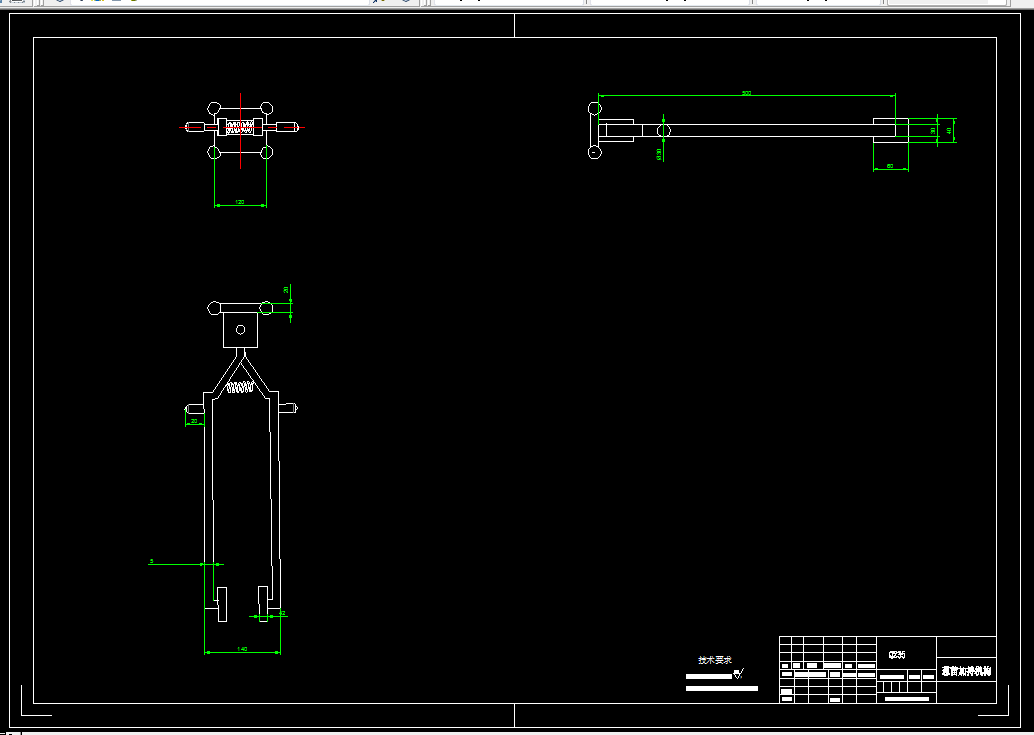

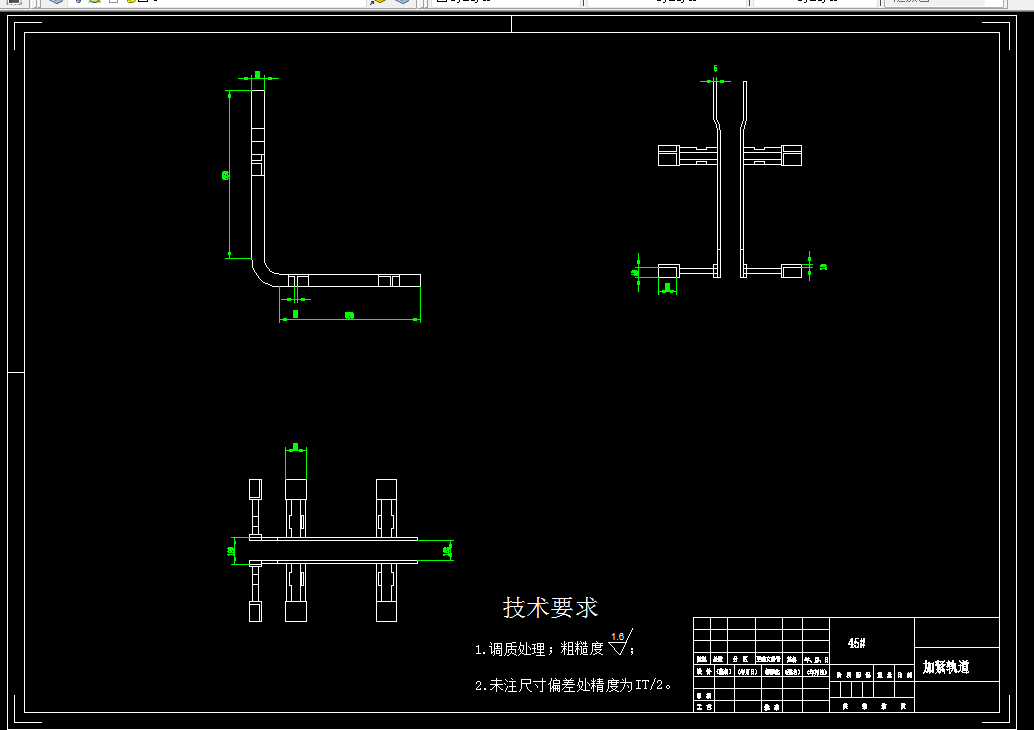

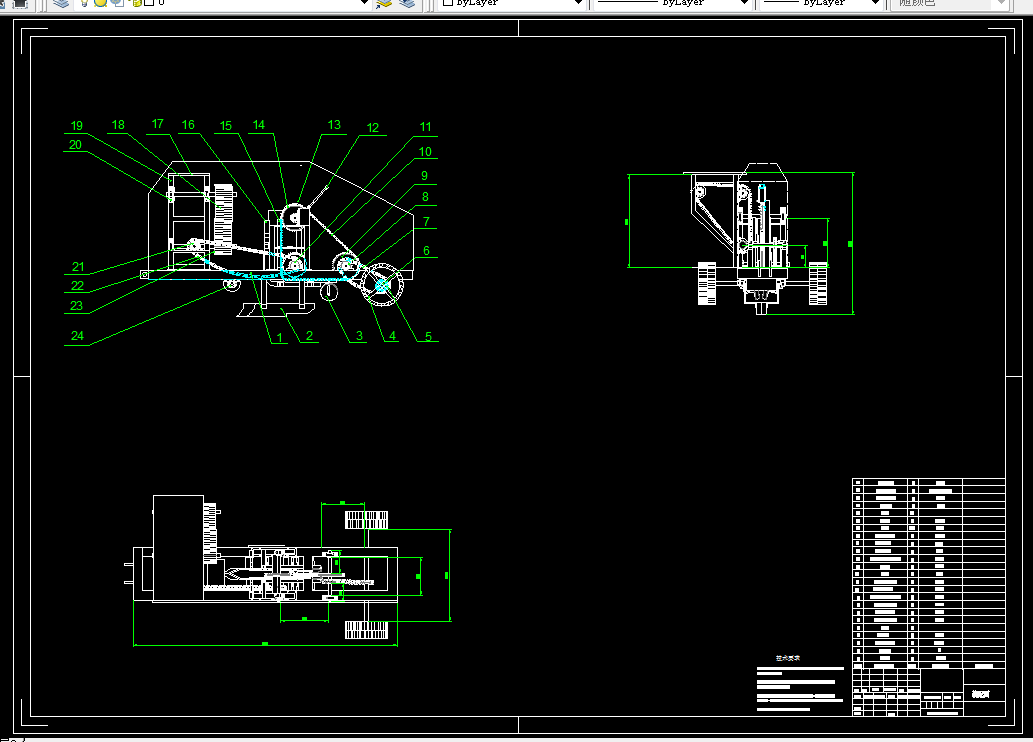

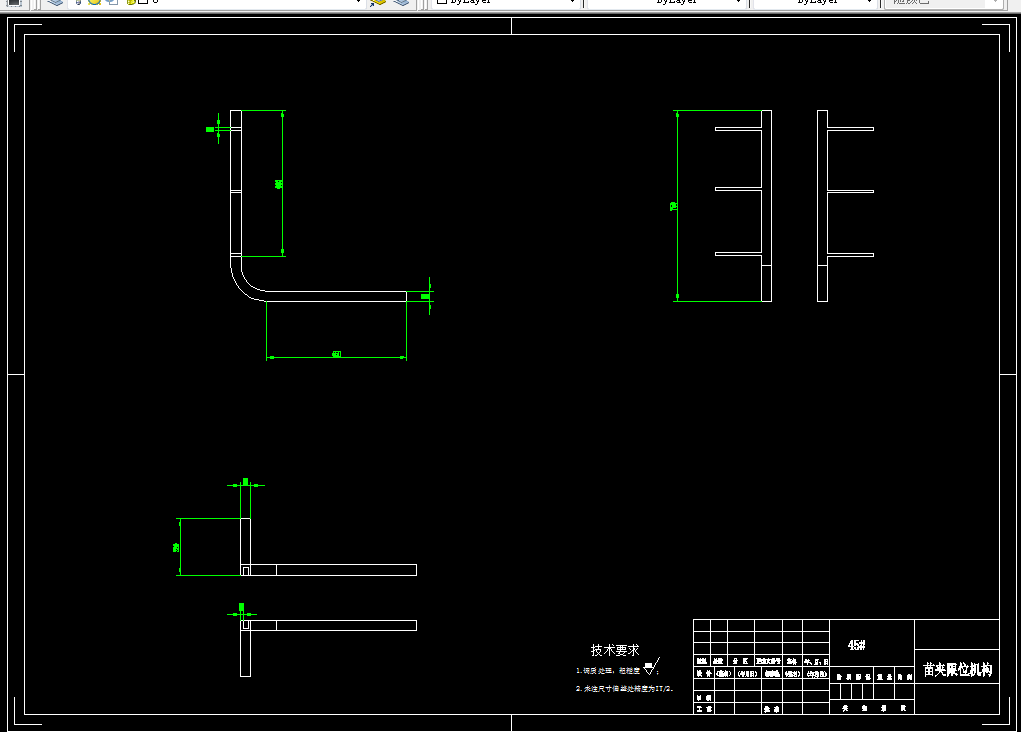

CAD版本图纸，共5张

SW三维图一套

摘 要

大葱已成为我国区域性种植的蔬菜作物之一。由于大葱种植的特殊农艺要求，如株距小、直立要求高，用于移栽其他作物的移栽机不能用于大葱移栽。是的，虽然国内外对大葱移栽机有研究或产品，但大葱移栽后秧苗直立能力差的现象还比较严重。原因是移栽机均采用圆盘式切割器，洋葱苗的相对地速仅在某一时间点为零，是瞬时的，时间短，造成洋葱苗在相对地速为零的情况下覆土不足，洋葱苗在移动和切割后会倾斜甚至倒下。在我国，葱已成为区域规模移栽的蔬菜作物之一。由于大葱种植的特殊农艺要求，如株距小、直立要求高，其他作物的插秧机不能用于大葱移栽。虽然国内外对大葱移栽机已有一定的研究或产品，但大葱移栽后直立能力差的缺点仍然存在。原因是播种机采用圆盘播种机，葱在某一时间点的相对地面速度为零，是瞬时的、短时间的。因此，在相对地速条件下，大葱的覆土不足，大葱移栽后会发生倾斜甚至倒下。为了解决上述零速播种问题，笔者分析了各种移栽机的结构特点，最终确定采用链夹式抛秧机构。苗夹和苗槽分别安装在喂苗输送链和喂苗输送带上，苗夹和苗槽通过传动系统在垂直方向上同步移动，以保证苗夹能准确地将葱从相应的苗槽中夹出；然后葱在夹持状态下随输送链转向水平运动，其水平运动速度等于插秧机前进速度，方向相反，从而在一定距离内实现零速播种，实现先覆土压后松葱，保证葱移栽后直立。检查分析零件，绘制三维图。

    关键词： 大葱；链夹式；移栽机；计算分析；绘制三维

目录

摘 要 3

Abstract 4

第一章 绪 论 1

1.1 课题来源及研究的目的和意义 1

1.2 国内外发展状况 1

1.2.1 国外发展状况 1

1.2.2 国外发展状况 2

1.3 移栽农艺要求 3

1.3.1 大葱特性 3

1.3.2 栽植特点 3

1.4 大葱移栽机的分类 3

1.5 研究内容 5

第二章 大葱移栽机的设计方案 6

2.1 移栽机总体方案设计思路 6

2.2 移栽机工作原理 7

第三章 大葱移栽机具体设计 8

3.1 大葱移栽机计算分析 8

3.2 传动机构设计 9

3.2.1 传动机构的理论计算 9

3.2.2 锥齿轮的选择 11

3.3 主要零部件的设计 12

3.3.1 苗夹设计 12

3.3.2 开沟器设计 13

3.3.3 投苗链条限位导轨设计 14

3.3.4 夹紧导轨设计 15

第四章 大葱投苗机构动力学分析 16

4.1 大葱投苗输送链的运动特性分析 16

4.2 大葱投苗机构输送链张力 16

4.3 大葱苗夹动力学分析 19

第五章 轴的校核 21

5.1. 地轮传动轴的校核 21

5.2. 锥齿轮传动轴的校核 22

总 结 24

致 谢 25

参考文献 26
