N630-聚合反应釜的结构设计 下载积分：50　资料编号： N630

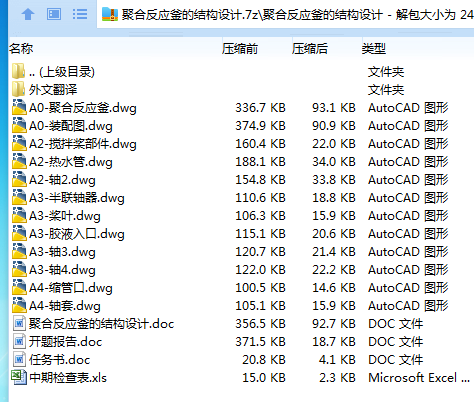

作品包括:

Word版说明书1份，共25页，约12000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共12张

摘    要

目前，随着我国工业的快速发展，各行各业对压力容器的使用越来越广泛，涉及的领域包括化工、橡胶、食品、医药、石油等方面，尤其是我国对橡胶产品的需求量越来越大，聚合反应釜是橡胶生产过程必不可少的反应容器，现在国内主要的反应釜的容积为30m³生产效率低，成本高，已经不能满足橡胶生产需求，更大容积的反应釜的设计刻不容缓。

故本次设计的反应釜容积为60m³，实现了大容积化设备，提高了其生产效率，釜内的反应温度为150℃，采用从底部进行通入蒸汽进行加热，采用蒸汽加热能使釜内受热均匀，使物料受热更均匀，反应更彻底，相比之前夹套加热传热效率更高。本次设计为反应釜釜体的设计，搅拌装置的选型与尺寸设计（其中搅拌叶选用的是平直桨叶，直叶桨搅拌速度相对于其他搅拌桨速度快，搅拌效率高），人孔的开孔及补强计算，传动装置，反应釜的轴封装置选用，支座的选型，选用焊接类型，同时绘制了零件图、反应釜釜体体图以及反应釜的装配图等。设计方法采用压力容器常规设计的方法，遵循《化工设备》要求，按照GB150-98《钢制压力容器》等技术法规执行。

关键词：压力容器；搅拌器；聚合反应釜

目    录

摘    要 II

ABSTRACT III

1  绪论 1

1.1  压力容器的概述 1

1.2  反应釜的发展方向 2

1.3  本文设计的研究内容 2

2  材料选择 3

3  反应釜结构设计 4

3.1  罐体的尺寸参数确定 4

3.2  传热部件 8

3.3  工艺开孔和接管 8

    3.4  人孔的补强计算 9

4  搅拌器的选型 11

4.1  搅拌桨的选型 11

4.2  搅拌附件（挡板） 11

4.3  传动装置的选型 12

4.4  搅拌功率的计算 12

4.3  搅拌轴的计算 13

4.4  联轴器 14

4.5  安装支座 14

5  密封结构 15

6  安全检测 16

6.1  无损探伤 16

6.2  强度检验 16

6.3  致密性试验 18

7  结  论 19

参 考 文 献 20

致    谢 32
