N642-空气锤传动系统设计 下载积分：200　资料编号： N642

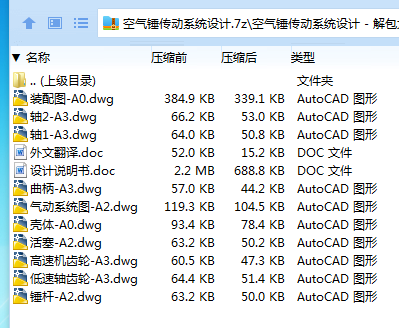

作品包括:

Word版说明书1份，共64页，约18000字

外文翻译一份

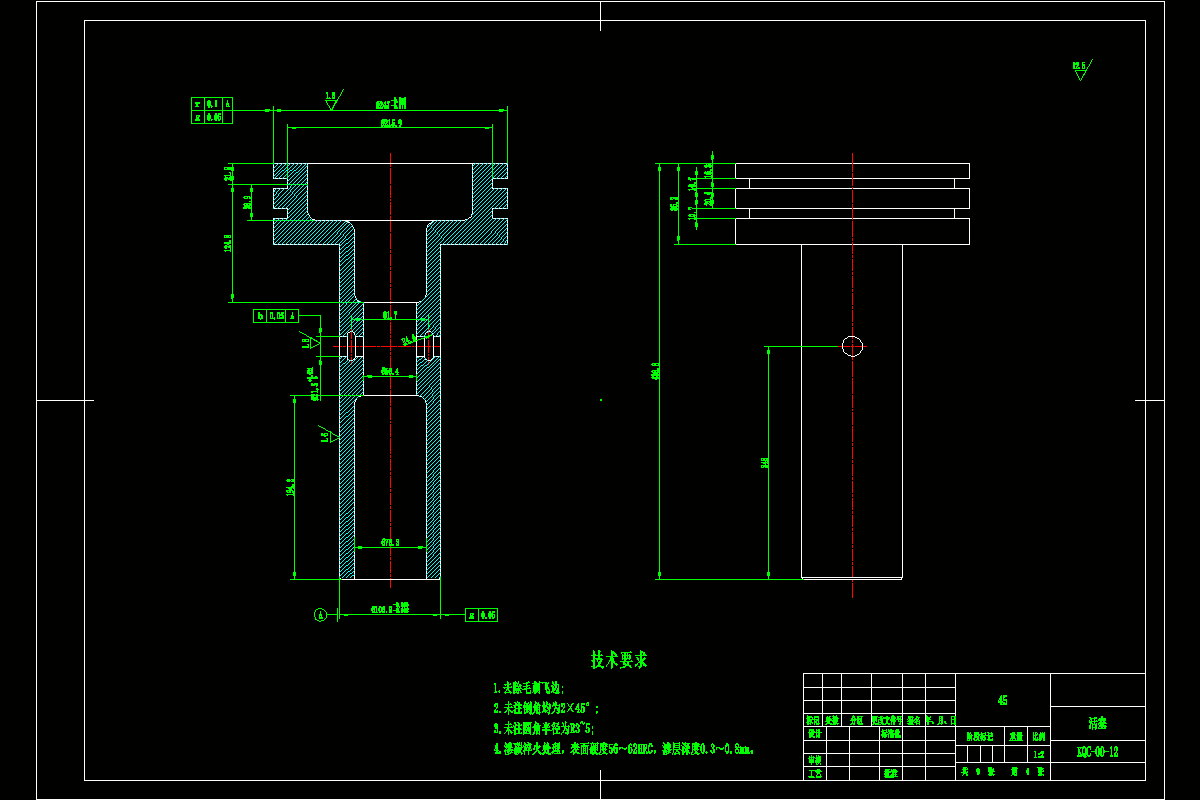

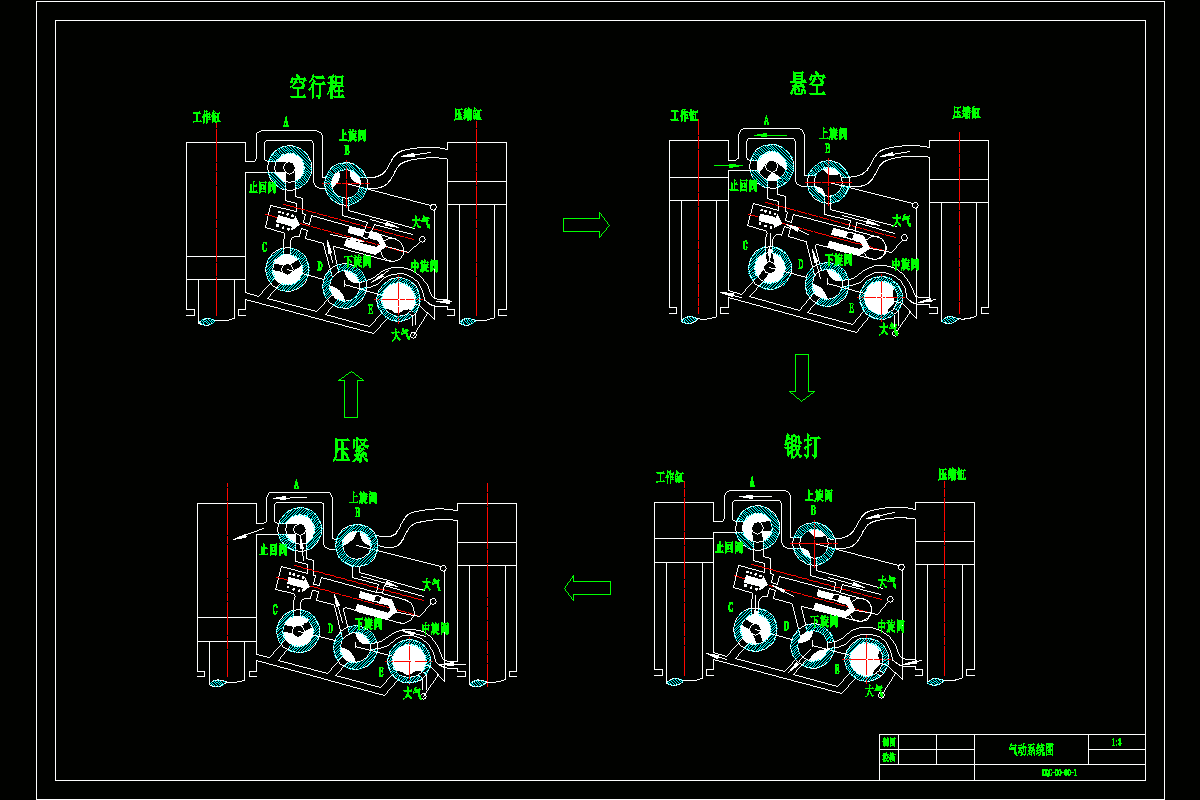

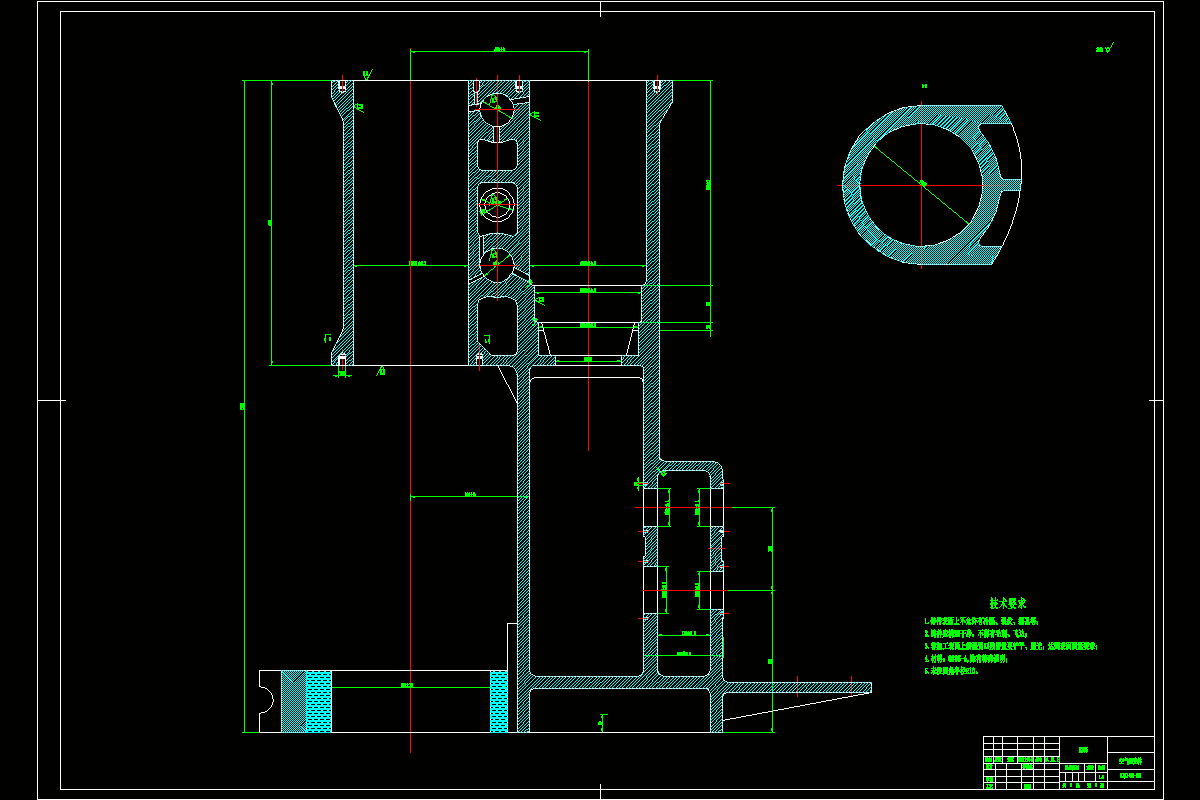

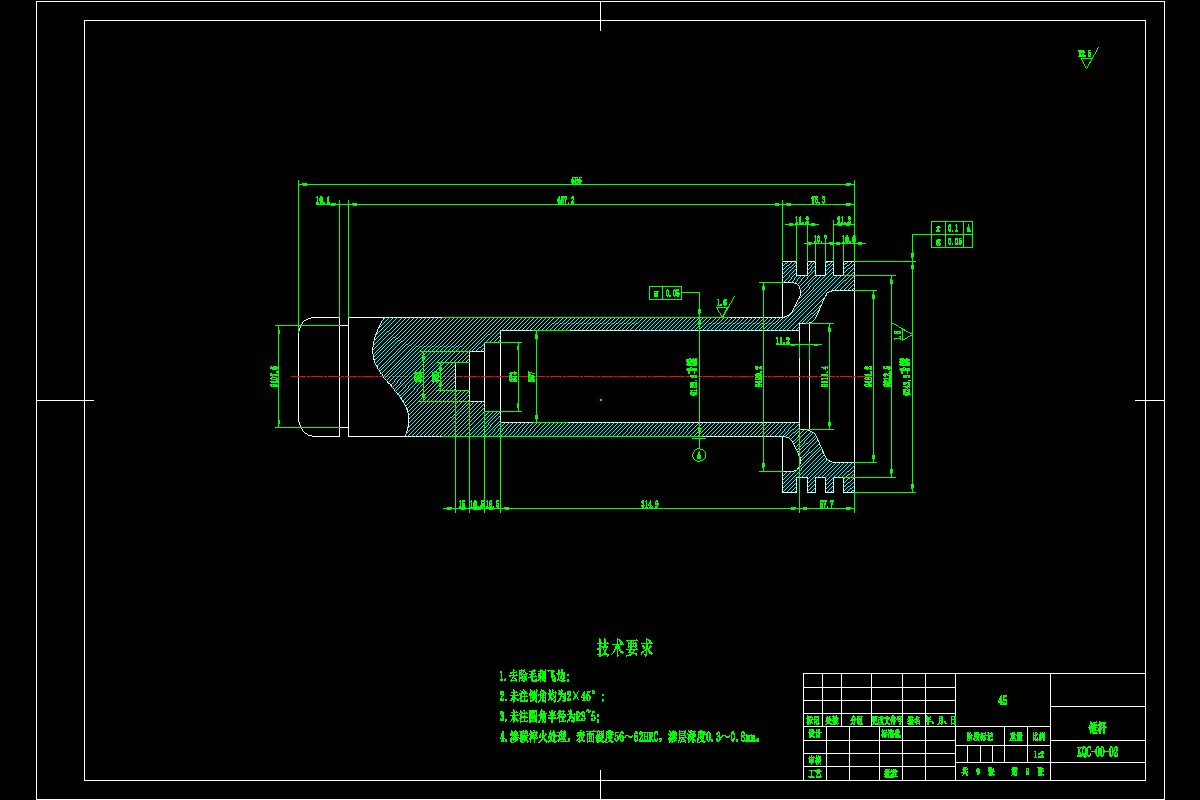

CAD版本图纸，共10张

摘 要

空气锤是自由锻造机器的一种。它有两个汽缸，压缩汽缸将空气压缩。通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用。操作灵活，广泛用于中小型锻件的生产。

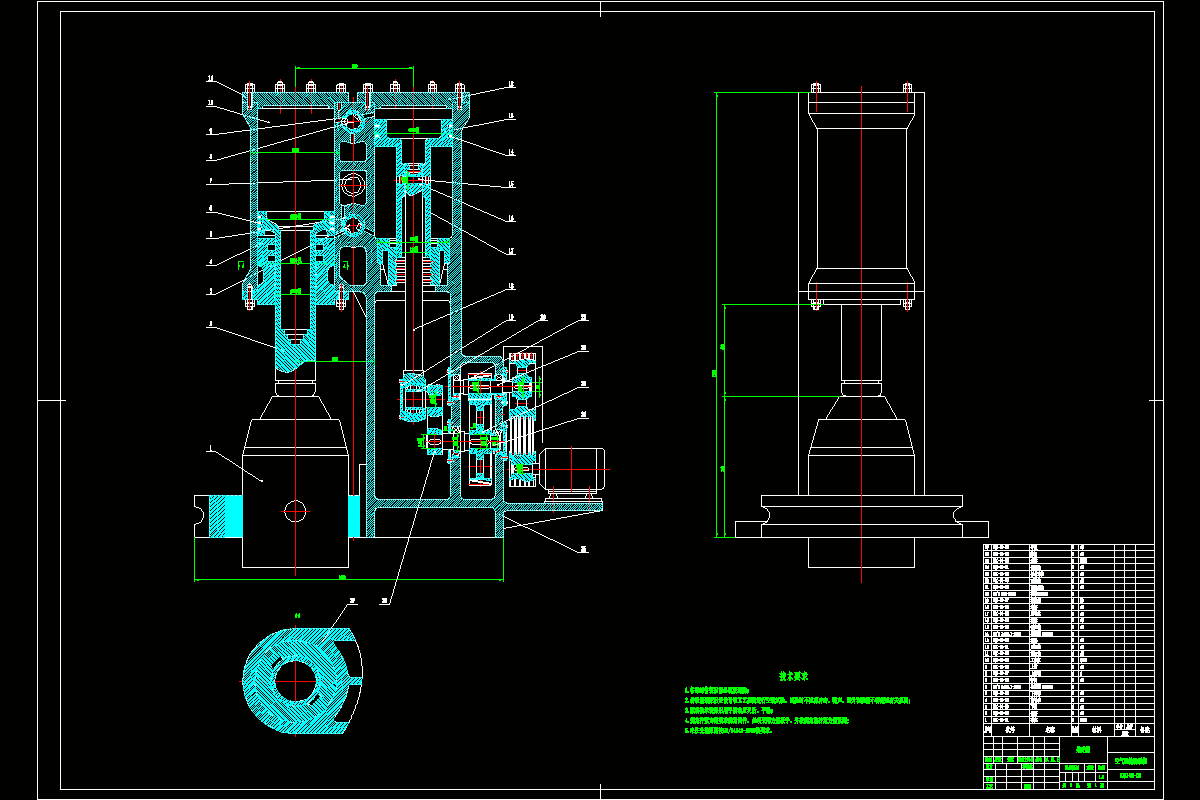

本次设计的空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。在本次设计过程中，首先调查分析了空气锤的结构及工作原理，在此基础上提出总体设计方案；接着，对各机构主要零部件进行了详细的设计；最后，采用AutoCAD绘图软件绘制了空气锤传动机构的装配图及主要零部件图。

通过本次设计，巩固了大学所学专业知识，如：机械原理、机械设计、材料力学、公差与互换性理论、机械制图等；也掌握了普通机械产品的设计方法，并能熟练使用AutoCAD绘图软件，对今后的工作有极大意义。

关键字：空气锤、带轮、齿轮、曲柄连杆

目 录

摘 要 I

Abstract II

前 言 III

1 空气锤传动系统总体设计 1

1.1 设计要求 1

1.1.1 功能要求 1

1.1.2参数选定 1

1.2 结构及原理分析 1

1.2.1 空气锤结构 2

1.2.2 空气锤工作原理 2

1.3 传动方案设计 3

1.3.1 传动方式简介 3

1.3.2 V带传动和链传动的比较 6

1.3.3 气压传动和液压传动的比较 7

1.3.4 齿轮的选择 7

1.4总体传动参数计算 7

1.4.1 确定电动机 7

1.4.2 分配传动比 7

1.4.3 计算各级转矩 8

1.4.4 计算功率和转速 9

2 减速机构的设计 11

2.1 V带传动设计 11

2.1.1 选择带的型号 11

2.1.2 选取带轮基准直径 11

2.1.3 验算带速 11

2.1.4 计算中心距和带的基准长度 11

2.1.5 验算小带轮包角 12

2.1.6 确定带的根数Z 12

2.1.7 确定初拉力 13

2.1.8 计算带对轴的压力Q 13

2.1.9 确定带轮结构 13

2.2齿轮的设计 14

2.2.1 选择齿轮材料并确定许用应力 14

2.2.2 按齿面接触强度确定中心距 14

2.2.3 验算齿面接触疲劳强度 17

2.2.4 验算齿根弯曲疲劳强度 20

2.2.5 计算齿轮主要参数 22

2.3 轴及轴上零件的设计 22

2.3.1Ⅰ轴的设计 22

2.3.2 Ⅱ轴的设计 31

2.3.3轴承的寿命计算 38

3曲柄连杆机构的设计 41

3.1曲柄连杆机构的分析 41

3.2 连杆组的计算 43

3.2.1 连杆材料的选用 43

3.2.2 连杆长度的确定 43

3.2.3 连杆小头的结构设计 43

3.2.4 连杆杆身的结构设计 44

3.2.5 连杆大头的结构设计 44

3.3 活塞组的设计 45

3.3.1 活塞的材料 45

3.4 曲轴的设计 46

3.4.1 曲轴材料的选择 46

3.4.2 曲轴的主要尺寸计算 46

4 气动系统设计 48

4.1 行程分析 48

4.1.1 总体行程分析 48

4.1.2 各操作动作的运动分析 48

4.2 空气锤打击计算 51

4.3 气缸的计算 53

5润滑及密封设计 54

5.1 润滑系统 54

5.2 密封 54

5.3电气系统 55

结 论 56

致 谢 57

参考文献 58
