N658-一种可收放前起落架结构设计与仿真分析【含SW三维图】 下载积分：150　资料编号： N658

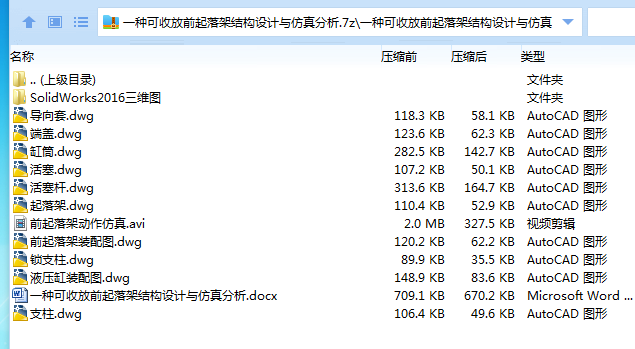

作品包括:

Word版说明书1份，共35页，约22000字

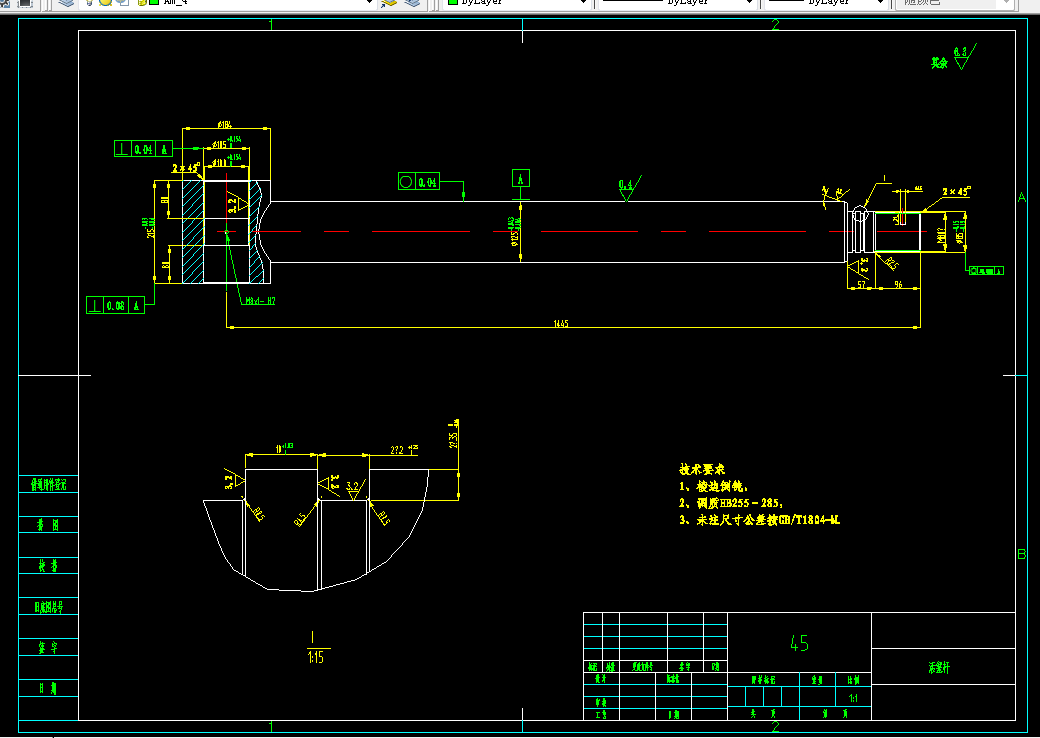

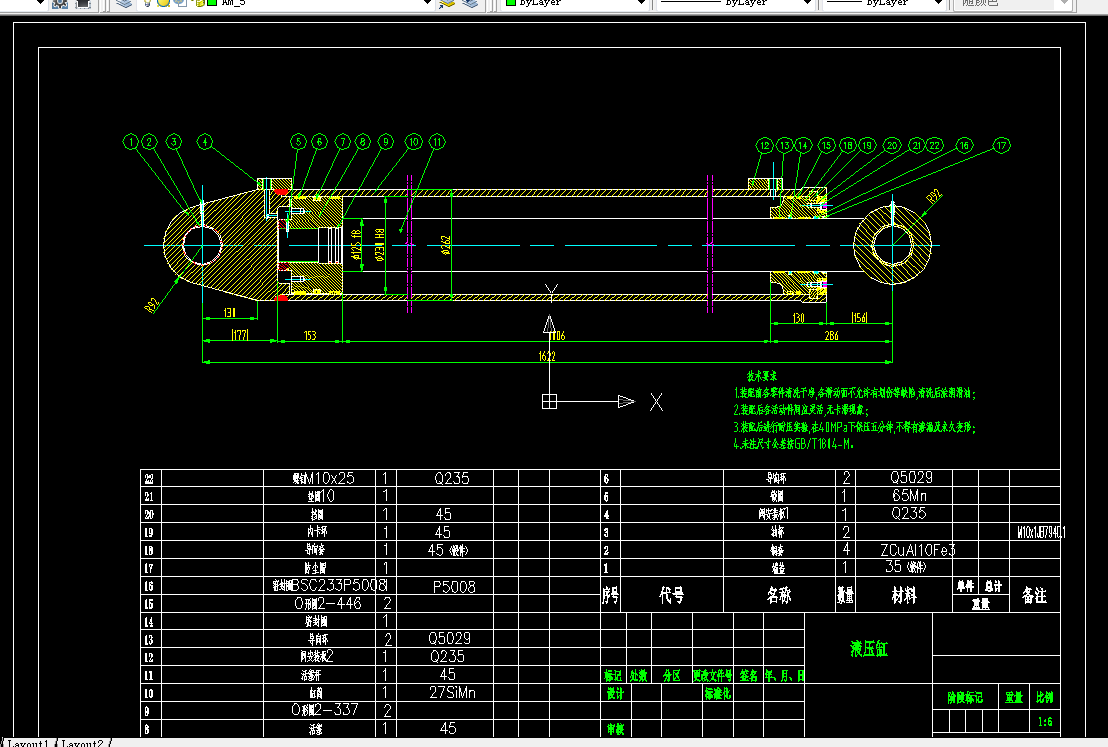

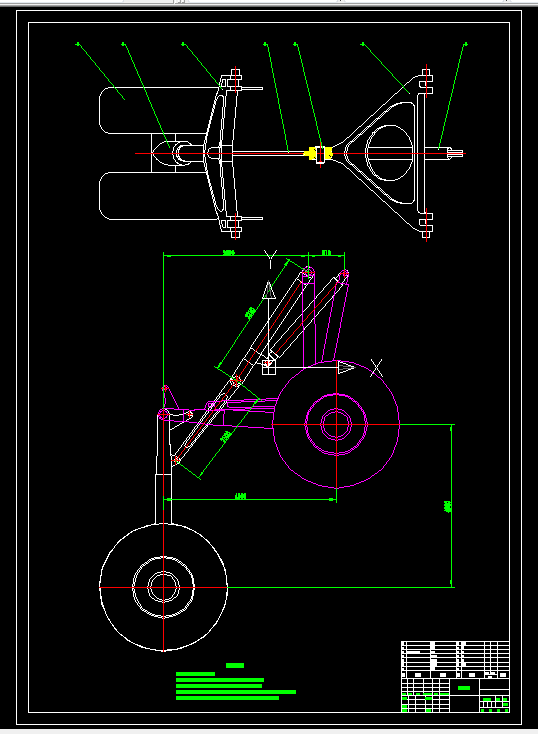

CAD版本图纸，共10张

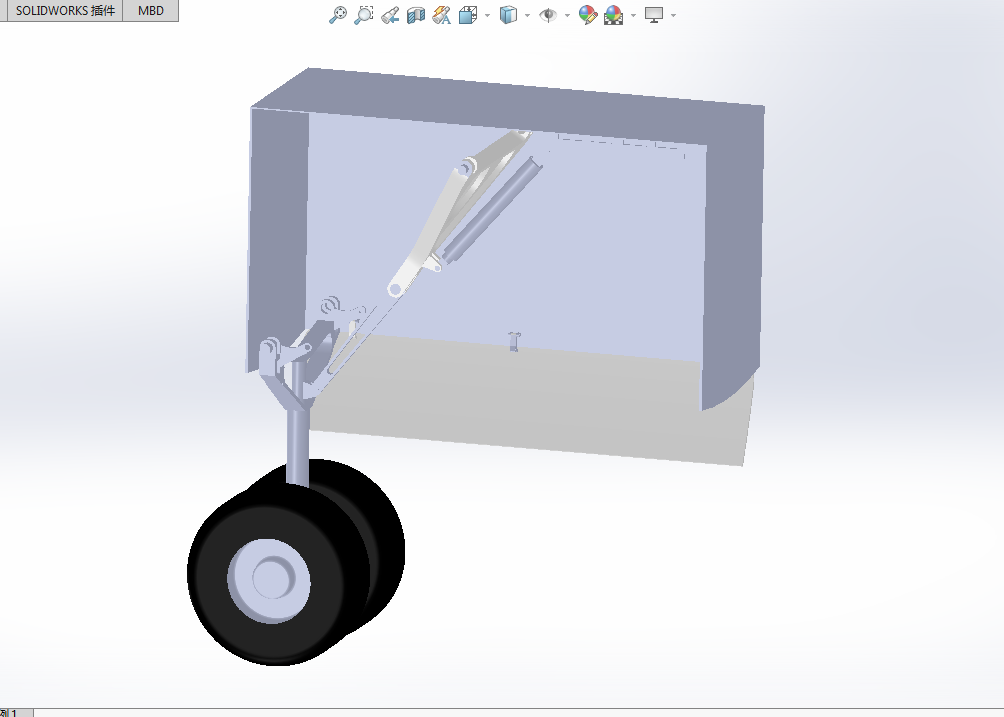

SW三维图一套

仿真视频动画一份

摘  要

本文首先介绍了可收放式起落架，并介绍了起落架的结构和布置形式。本文利用Solidworks Motion及Solidworks Simulation等插件进行飞机起落架的机构运动分析与仿真的方法，将飞机起落架的机构仿真技术简单、完整的用软件仿真运行了一遍，本次机构仿真的几个主要过程包括，实 体建模 、零部件装配、运动仿真、Motion分析，及有限元分析计算。使用三维软件SolidWorks制作出飞机前起落架各个部件的三维模型，并组装成起落架的三维模型，进行前起落架运动仿真模拟。

关键词：起落架；Solidworks；仿真；运动分析；

目录

摘  要I

ABSTRACTII

第1章 绪  论1

1.1课题的研究背景1

1.2 起落架结构概述2

1.2.1 结构2

1.2.2 布置形式3

1.3 国内外研究现状和发展趋势6

1.4 本文的研究内容9

第2章 前起落架三维模型建造10

2.1 CAD/CAE技术10

2.2 SolidWorks简介11

2.3 起落架模型建造12

2.3.1零件模型建造12

2.3.2零件模型装配14

第3章 起落架动力元件设计16

3.1液压缸设计16

3.2 确定液压泵参数20

第4章 前起落架仿真与分析23

4.1起落架运动分析23

4.1.1 气动阻力23

4.1.2 起落架的惯性力23

4.2 起落架运动仿真24

4.2.1运动图解的分析24

4.2.2 有限元分析26

结  论27

参考文献28

致  谢30
