N662-一种易拉罐环保回收装置的结构设计 下载积分：50　资料编号： N662

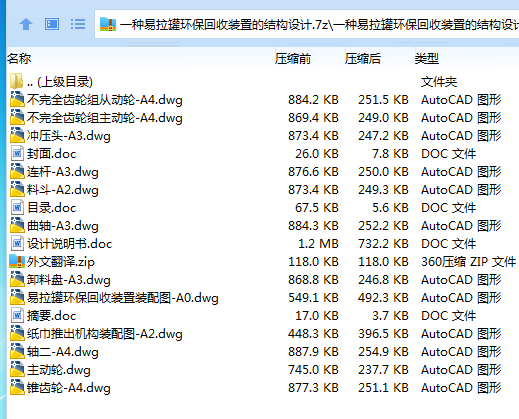

作品包括:

Word版说明书1份，共37页，约12000字

外文翻译一份

CAD版本图纸，共12张

摘 要

为了解决易拉罐需求极大但易拉罐即用即废的矛盾，本次易拉罐环保回收装置的设计应运而生。本设计的目的是实现易拉罐的有偿回收，保证铝资源的循环利用。易拉罐回收机工作原理是：当易拉罐由入口通过通道后，传感器便会发射一个脉冲信号给步进驱动器进而驱动步进电机转动一固定角度。步进电机将要驱动的运动有三:其一，带动曲柄压力机构压扁易拉罐；其二，带动送料机构完成间歇送；其三，驱动凸轮机构推出纸巾。此回收机体积小，功能全，可放置在超市等人流量较大的场所。

关键词：易拉罐有偿回收

目 录

摘 要 IV

Abstract V

1 绪论 1

1.1 引言 1

1.2 背景和意义 1

1.3 易拉罐回收机的关键技术 1

1.4 研究内容及创新点 1

2 总体方案设计 3

2.1 易拉罐回收机的基本设计思路 3

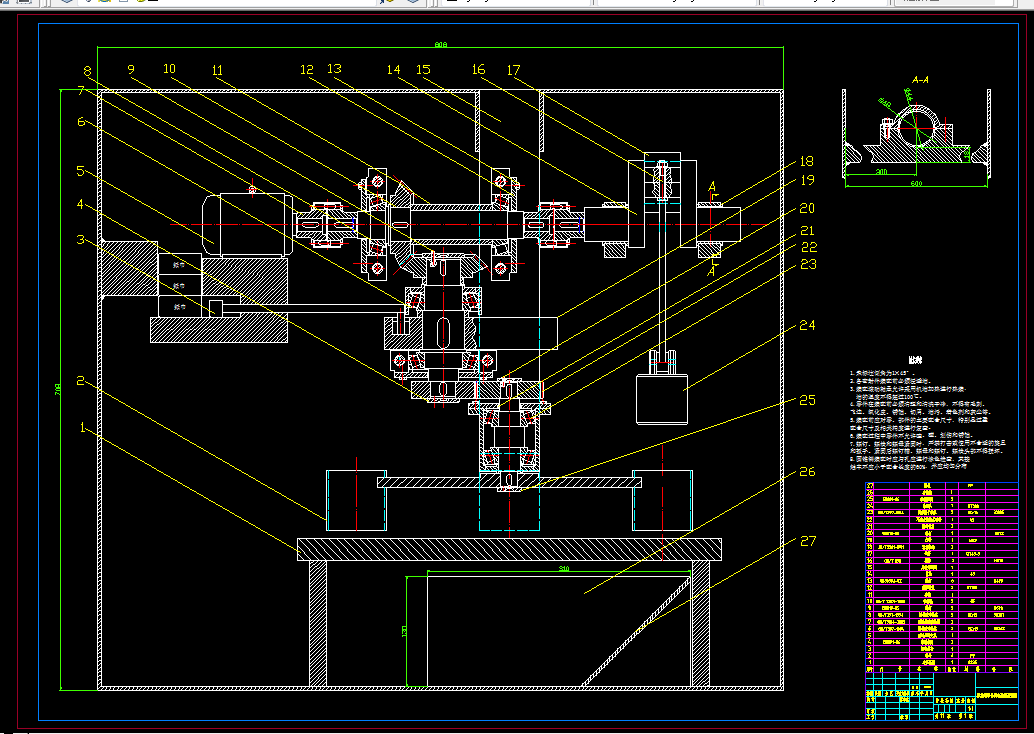

2.2 主要机构的布局设计 3

2.3 传动系统的整体设计 4

2.3.1 关键传动部件的配合设计 5

2.4 易拉罐传送通道的整体设计 5

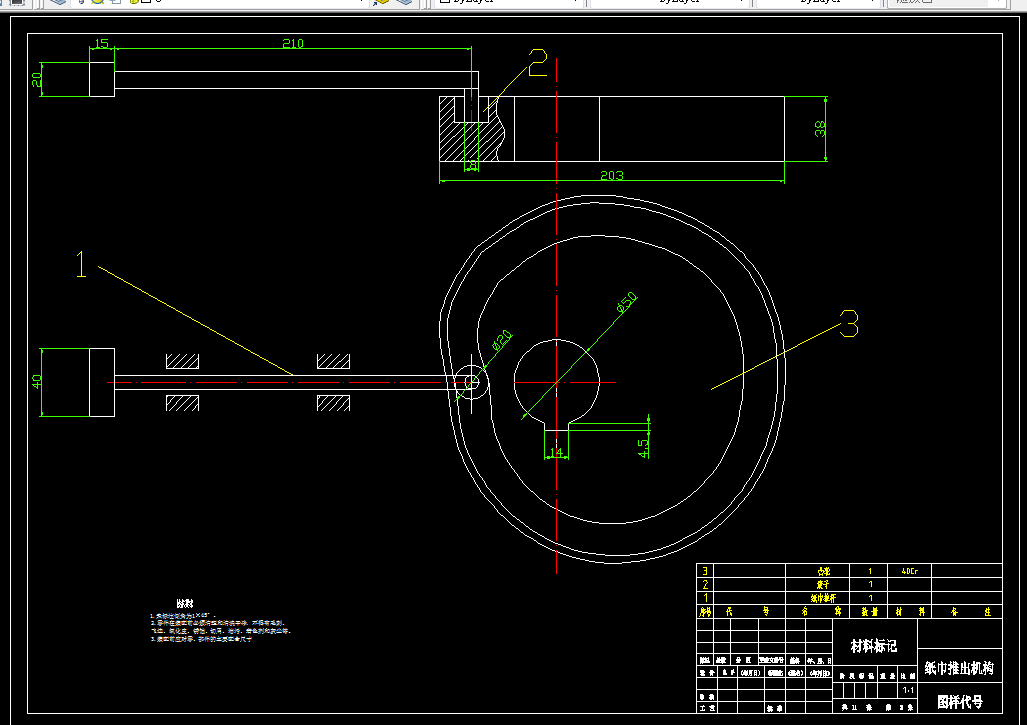

2.5 纸巾推出机构的设计 6

3 曲轴系的计算 8

3.1 易拉罐压缩要求和所需压力 8

3.1.1 易拉罐参数测量 8

3.1.2 易拉罐压扁所需压力 8

3.2 曲轴压力机构的设计计算 9

3.2.1曲柄压力机构的运动分析 9

3.2.2 曲柄压力机构的受力分析 10

3.3 曲轴的设计计算及强度校核 10

3.3.1曲轴所受扭矩的计算 10

3.3.2 曲轴的尺寸设计 11

3.3.3 曲轴的强度校核 12

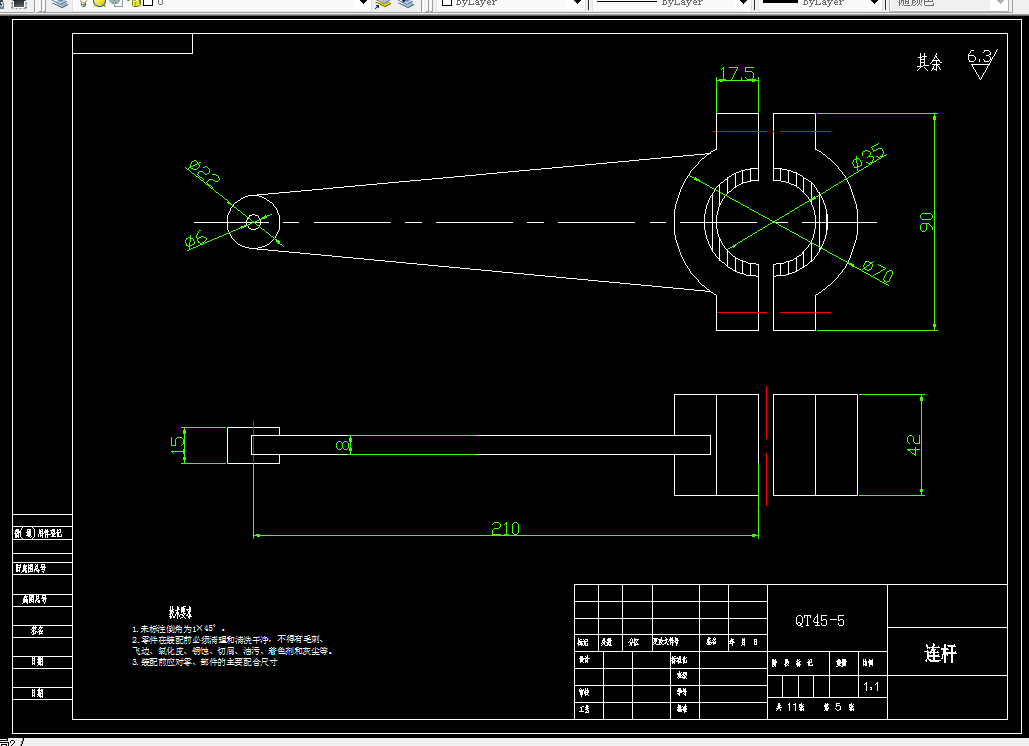

3.4 连杆的设计 13

3.4.1 连杆的尺寸设计 13

3.4.2 连杆的校核 14

3.5 冲压头的设计 14

4 传动系的计算 15

4.1凸轮推出机构的设计计算 15

4.1.1 确定凸轮轮廓形状和基本尺寸 15

4.1.2 设计凸轮机构轮廓并确定尺寸 15

4.2 不完全齿轮机构的设计计算 16

4.2.1 扭矩的计算 16

4.2.2 标准齿轮组的设计和校核 17

4.2.3 不完全齿轮组的设计计算 18

4.3 锥齿轮设计计算 20

4.3.1 选择齿轮材料和精度等级 20

4.3.2 按齿面接触疲劳强度进行设计 20

4.3.3 按齿根弯曲疲劳强度进行校核 21

4.3.4 锥齿轮的几何尺寸计算 21

5 轴系的设计计算 23

5.1 轴一的设计计算 23

5.1.1按扭转强度估算轴的直径 23

5.1.2 设计轴的结构 23

5.1.3联轴器的选择 24

5.1.4轴承的选择和键的选择 24

5.2 轴二的设计计算 24

5.2.1轴的结构设计和装配方案 25

5.2.2 尺寸设计 25

5.2.3 轴承的选择和键的校核 25

5.3 轴三设计计算 25

5.3.1轴的结构设计和装配方案 26

5.3.2尺寸设计 26

5.3.3轴承的选择和键的校核 26

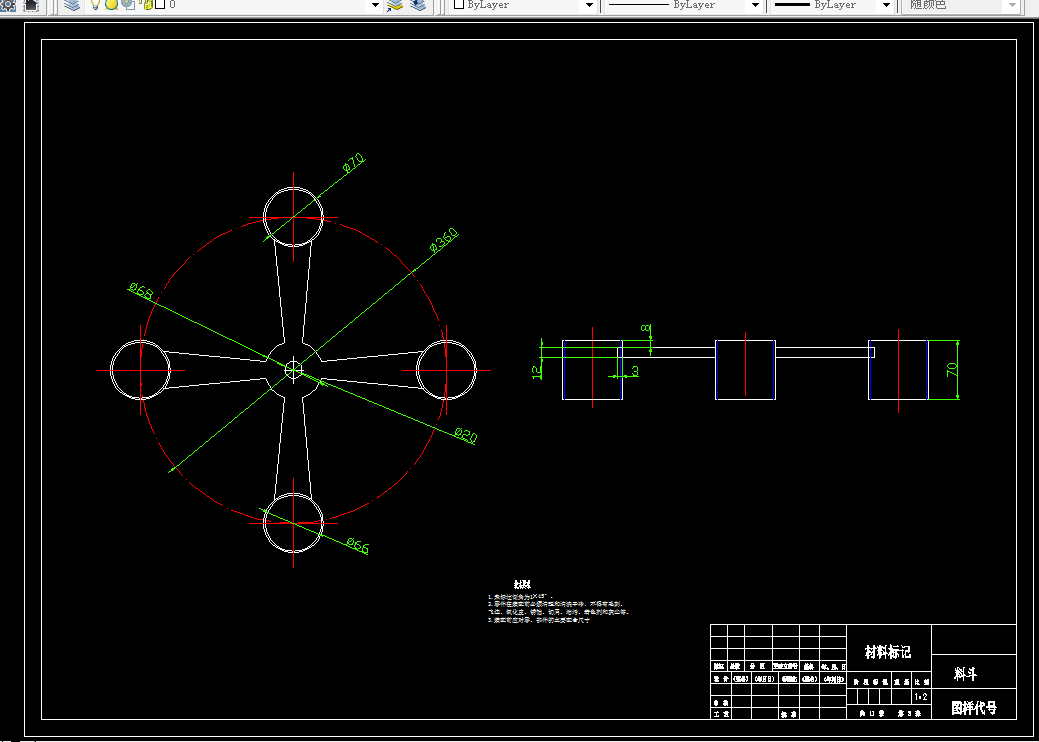

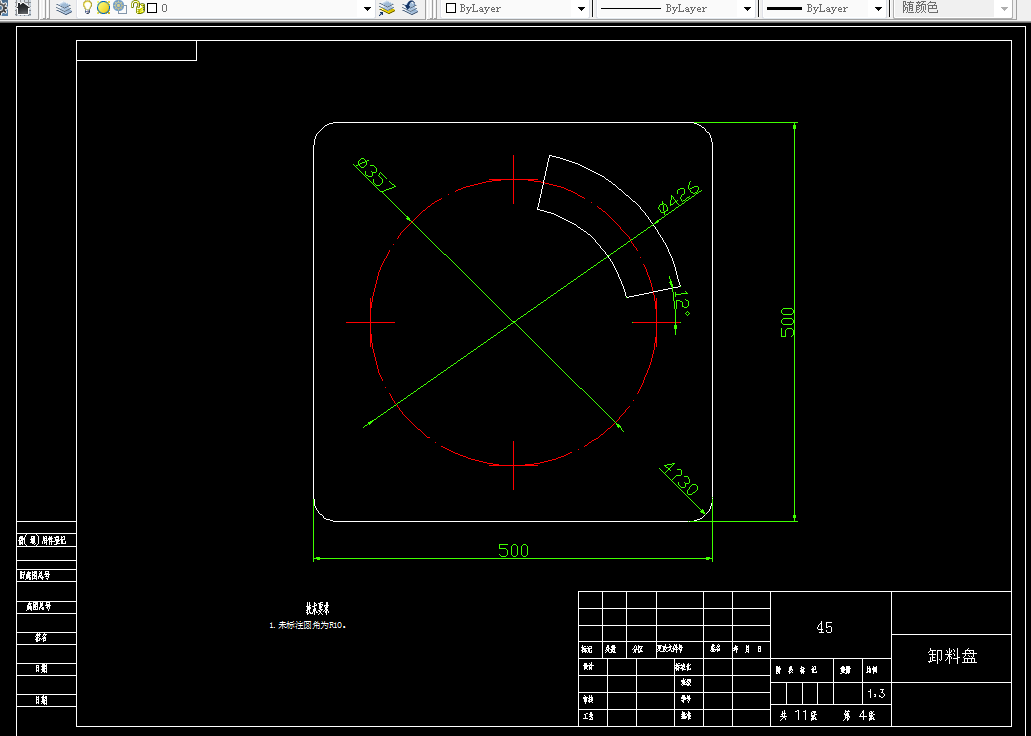

5.4送料盘的设计 26

6 电机选择 28

6.1 电机型号的选择 28

6.2 步进电机驱动方式 29

6.3 减速步进电机键的选择 29

7 总结与展望 30

参考文献 31
