N668-5t单梁桥式起重机钢结构设计【含SW三维图】 下载积分：300　资料编号： N668

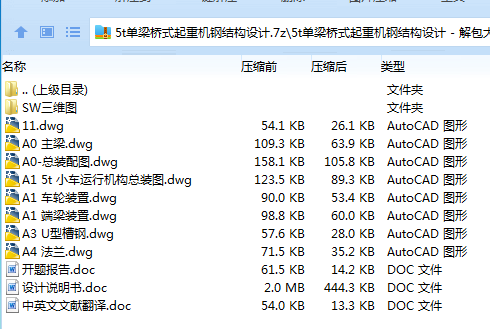

作品包括:

Word版说明书1份，共65页，约18000字

外文翻译一份

开题报告一份

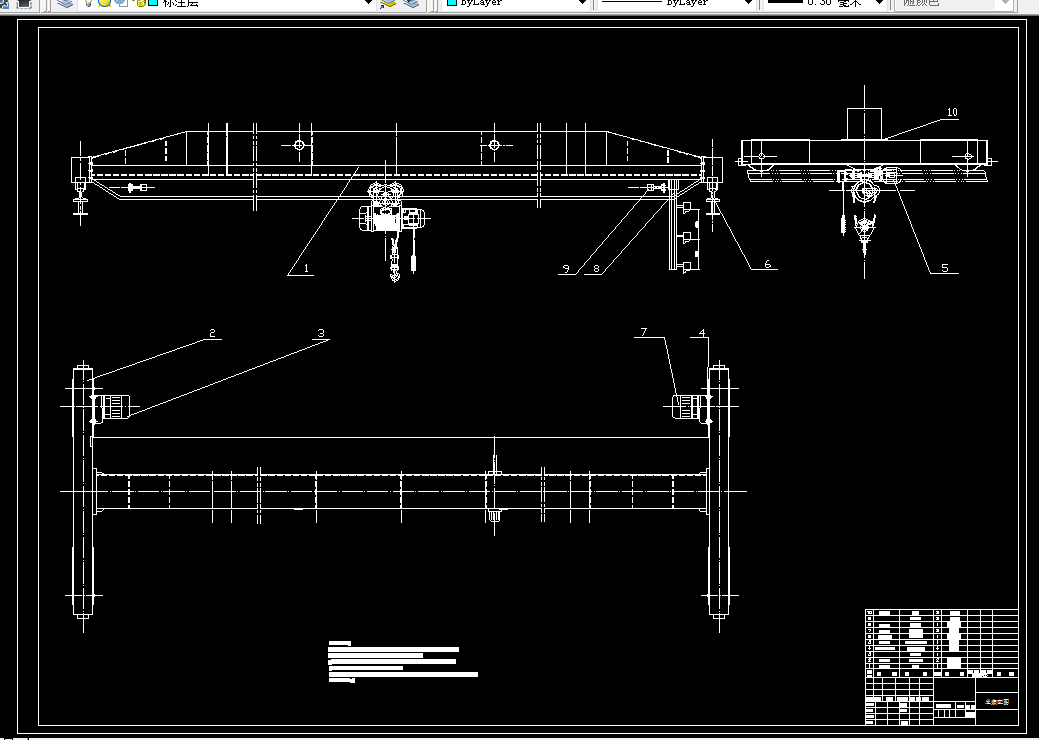

CAD版本图纸，共7张

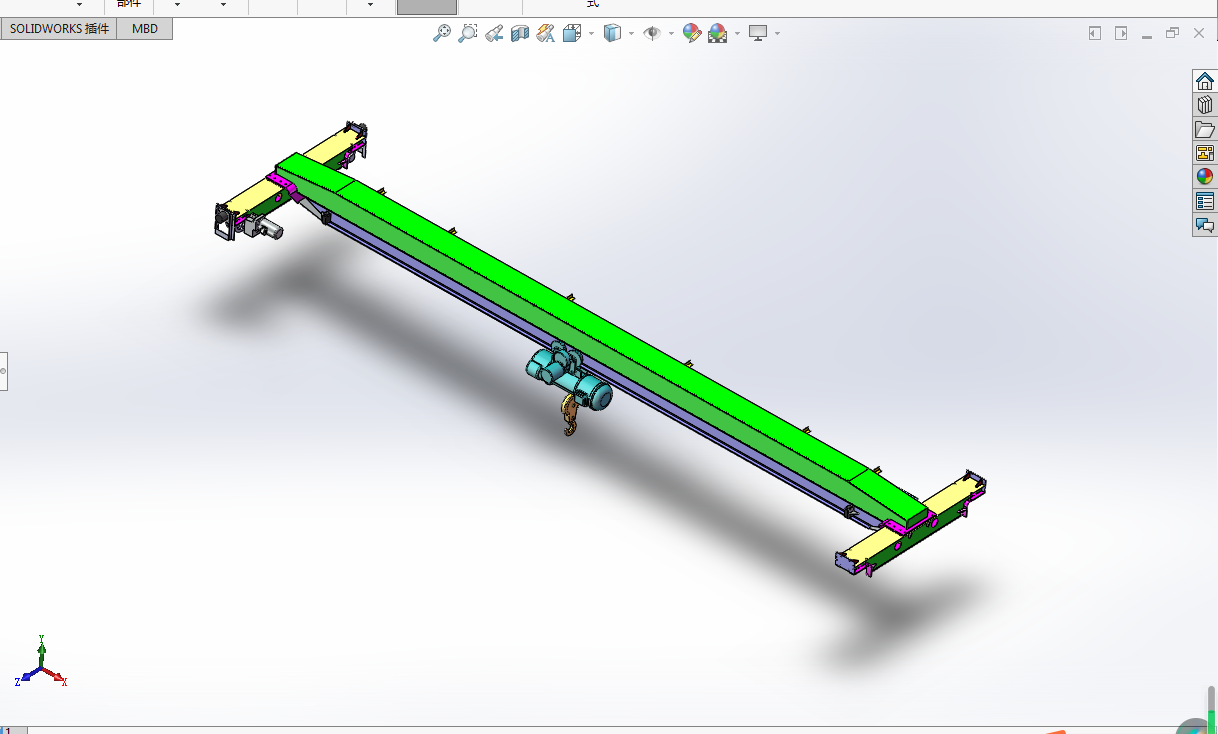

SW三维图一套

摘  要

起重机作为物料搬运、装卸或用于安装的机械设备可以减轻或代替人们的体力劳动提高劳动生产率。它被广泛应用于国民经济的各个领域之中。随着时代的发展制造工厂和装卸作业场所开始转向室内使桥式起重机占据了主导地位。桥式起重机主要应用于大型加工企业如钢铁、冶金和建材等行业完成生产过程中的起重和吊装等工作。设计一个满足5T承载量的钢体结构，主要设计计算端梁、横梁的尺寸，并对其进行校核，对小车的运行结构进行了设计。完善CAD工程图以及三维图，使其在实际生产操作中能够准确稳定的完成各项工作，提高生产效率，并成功投入到市场，桥式起重机由桥架、大车运行机构、小车运行机构和电气设备构成。在系统整体设计中采用传统布局的典型结构，桥式起重机是一种提高劳动生产率重要物品搬运设备，主要适应车间物品搬运、设备的安装与检修等用途。起升机构滑轮组采用双联滑轮组，重物在升降过程中没有水平移动，起升过程平稳，且钢丝绳的安装和更换容易。相应的卷绕装置采用单层卷筒，有与钢丝绳接触面积大，单位压力低的优点。在起升机构中还涉及到钢丝绳、减速器、联轴器、电动机和制动器的选择等。5t桥式起重机小车运行机构主要由减速器，运行机构，卷筒装置，吊钩装置，联轴器，限位器，锥形转子电动机等部分组成。本文根据设计任务书要求，主要对5t桥式起重机小车运行机构的总体方案选择和确定，然后对传动系统进行设计。

根据设计要求和目的，参考5t桥式起重机小车运行机构首先对5t桥式起重机小车运行机构进行工艺分析，选择合理机构及装配方案，然后对减速器和电动机进行外形设计，钢丝绳的选用及强度验算，卷筒的参数计算及验算，再计算齿轮的传动比，确定各个齿轮的参数，进行强度计算,选择合理的轴承、键、轴套等各种零部件，画出总体装配图。最后对齿式弹性联轴器作了一些简明的阐述。

关键词：起重机，5t桥式起重机，小车运行机构，卷筒，吊钩

 目  录

摘  要 I

Abstract II

目  录 III

第1章 绪论 1

1.1 课题的研究意义 1

1.2 起重机的工作原理 1

1.3 起重机的主要结构 2

1.4 国内外发展现状 2

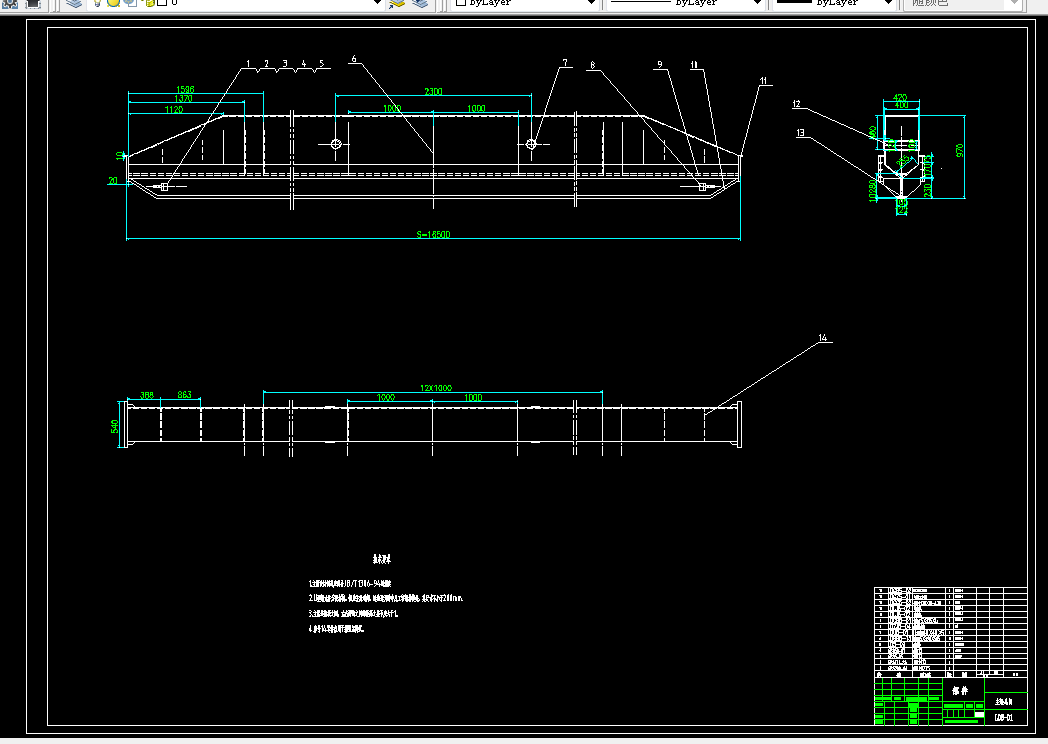

第2章  箱形结构主梁和端梁的设计 4

2.1箱形梁式桥架的主要尺寸确定 4

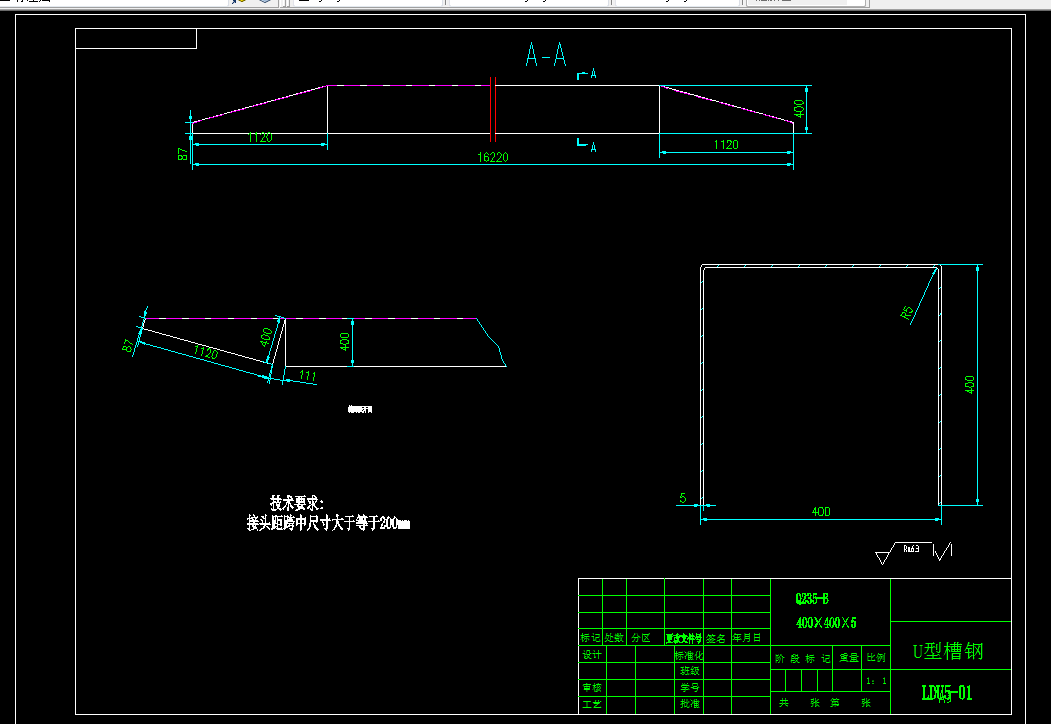

2.2 主梁主要尺寸的确定 5

2.3 端梁截面尺寸的确定 6

第3章 箱形结构主梁和端梁的校核 7

3.1 主梁断面几何特性 7

3.2 主梁强度的计算 8

3.3刚度计算 13

3.4 端梁设计计算 14

3.5 轮距的确定 15

3.6 端梁中央断面几何特性 15

3.7起重机最大轮压 16

3.7.1起重机支座及作用 16

3.7.2 起重机最大轮压的计算 17

3.7.3最大歪斜侧向力 22

3.7.4 端梁中央断面合成应力 22

3.7.5 车轮轴对端梁腹板的挤压应力 23

3.8主、端梁连接计算 23

3.8.1 主、端梁连接形成及受力分析 23

3.8.2 螺栓拉力的计算 24

第4章 起重机机构工作级别和钢丝绳选择 28

4.1机构利用等级 28

4.2机构载荷状态 28

4.3机构工作级别 28

4.4钢丝绳的选用 28

4.4.1钢丝绳的选择 28

4.4.3钢丝绳直径的计算 28

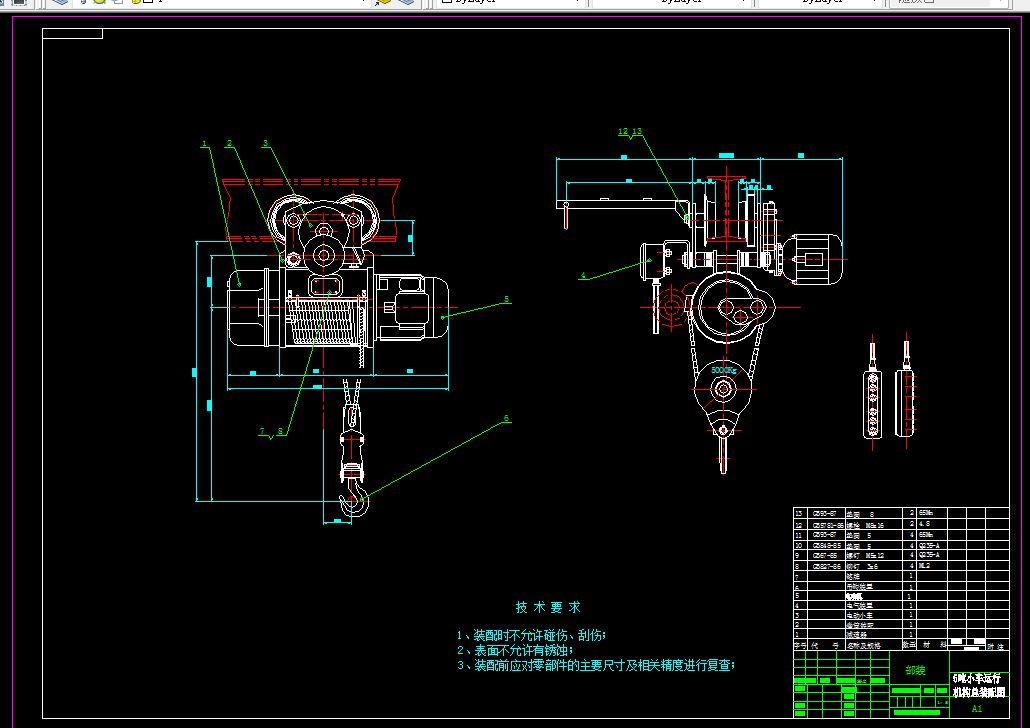

第5章 起重机小车的设计 30

5.1卷筒几何尺寸 30

5.2卷筒强度计算 32

5.3吊钩的选择 32

5.4滑轮结构和材料 32

5.7计算小车部件总传动比 34

5.8计算小车部件减速器的各级传动比 34

5.9传动装置的运动和动力参数 35

5.10起重机小车第一级齿轮的参数设计计算 36

5.11起重机小车第二级齿轮的参数设计计算 40

5.12起重机小车第三级齿轮的参数设计计算 44

第6章 焊缝连接分析 49

6.1 连接方法 49

6.2焊接 49

6.1.2 对接焊缝 49

6.1.3 角焊缝 49

第7章 缓冲器 53

结  论 57

致  谢 58

参考文献 59
