N684-春卷自动成型生产线上包装成型部分的机械结构设计 下载积分：50　资料编号： N684

作品包括:

Word版说明书1份，共33页，约13000字

任务书一份

开题报告一份

外文翻译一份

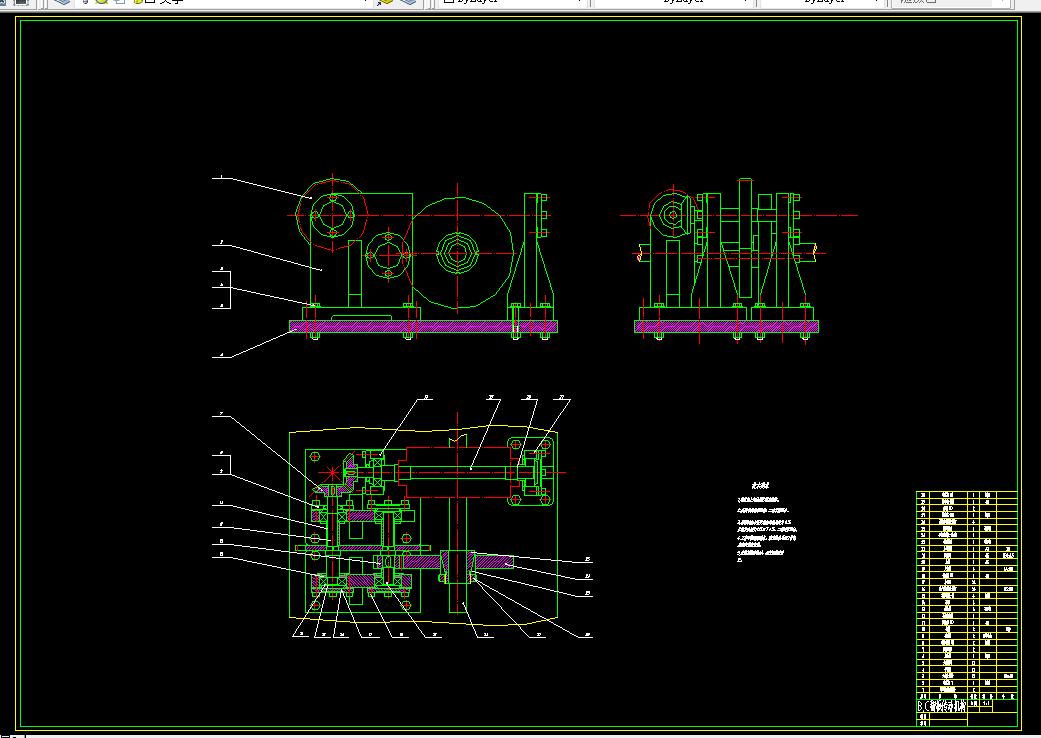

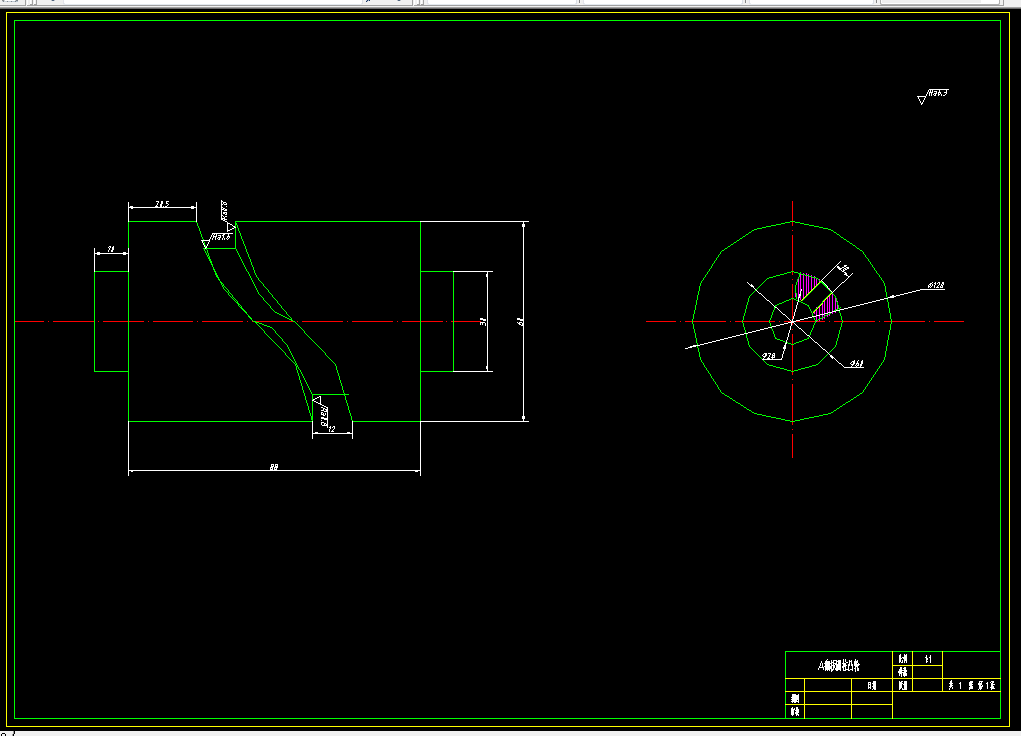

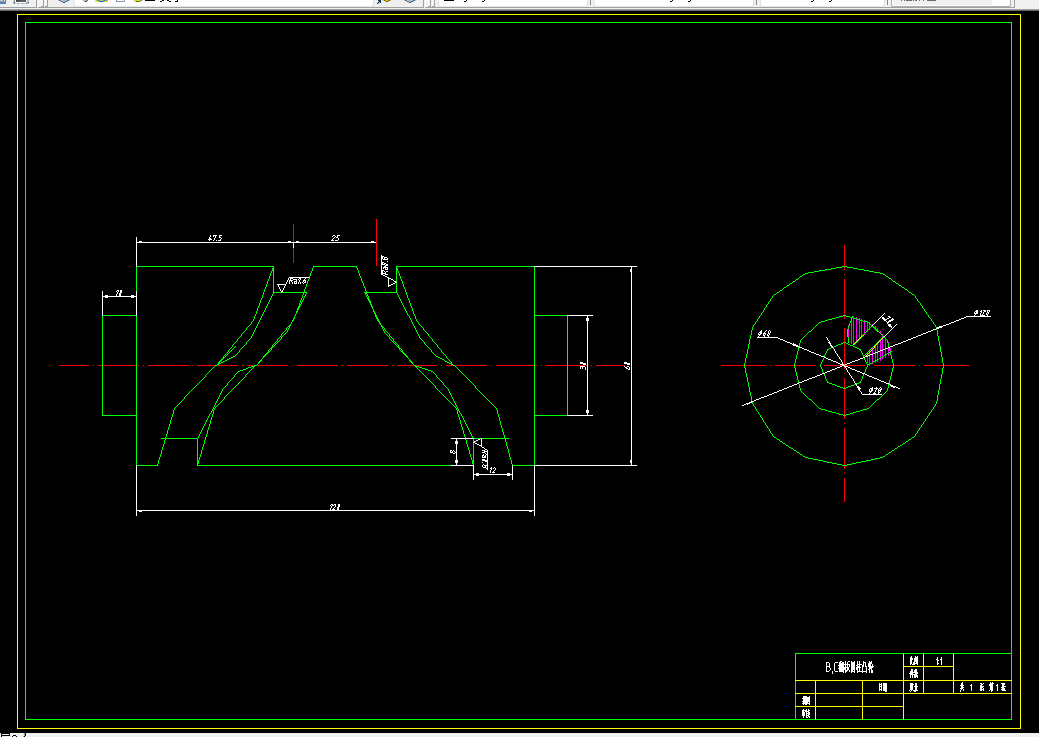

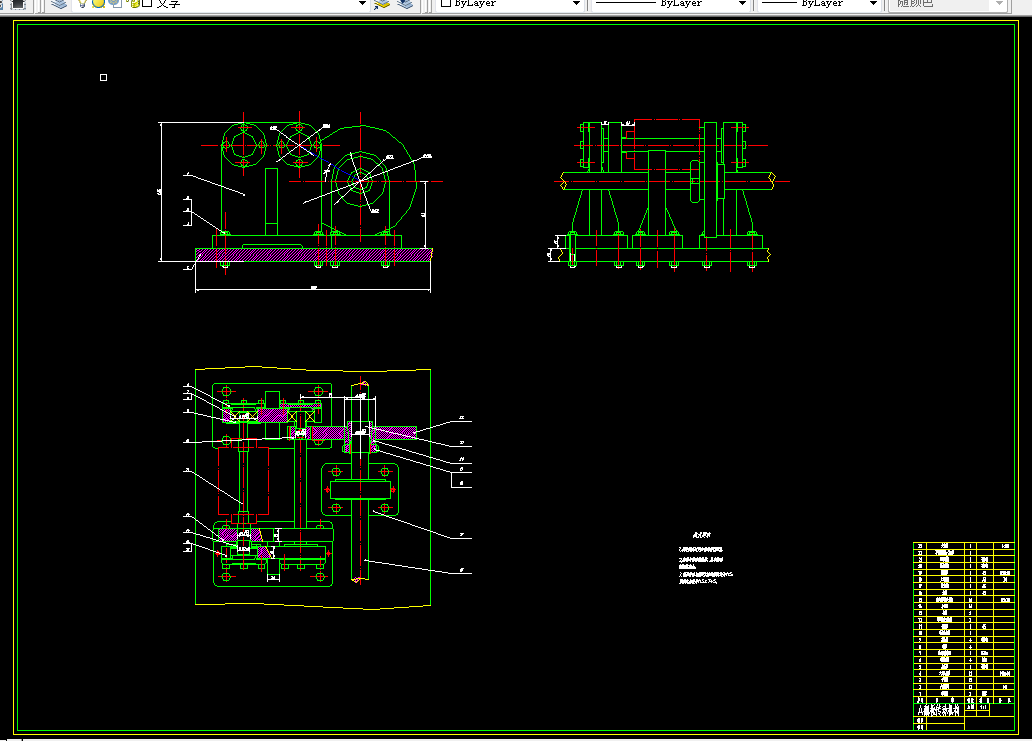

CAD版本图纸，共4张

内容摘要：为满足市场不断增大的春卷需求量，同时看到目前春卷生产的手工操作效率低，劳动力支出大，卫生标准低的情况。我们旨在设计制造一条效率高，确保卫生标准的全自动春卷生产流水线，就理论而言，本机生产速度是每小时1000个春卷。

本机采用了不完全齿轮机构严格保证翻板翻折春卷间歇运动实现，以圆柱凸轮机构实现齿条的往复直线运动，从而带动与之齿合的齿轮，完成翻板轴的转动。本机主要部件均有较高的可调性，方便安装调试，并为加快生产速度提供便利条件，使之更具市场竞争力。

本机结构紧凑，安装方便，采用行星摆线针轮减速口，实现大减速比，传动效率高，冲击震动小。

本机集机电气一体化，设计方法独特，全部过程模拟手工成型操作，结构简单，动作准确协调。

本机采用不锈钢外壳，外形美观，且保证生产过程符合食品卫生标准，整机体积小巧，重量轻，符合一般生产厂家要求。
