N689-2000吨每天印染废水处理工艺设计 下载积分：50　资料编号： N689

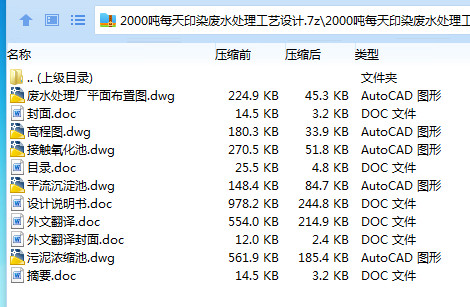

作品包括:

Word版说明书1份，共62页，约28000字

外文翻译一份

CAD版本图纸，共5张

摘要

本设计采用A/O（anoxic/oxic）工艺对印染污水进行处理，包括沉砂、水量调节和水质均化、厌氧酸化、好氧氧化、絮凝沉淀、生物活性碳处理及污泥处理。本设计日处理废水2000m3，处理前废水中含有较多的聚乙烯醇，CODcr为1500~3000mg/L，BOD5为500~1500mg/L，色度为600~800倍，SS为100~200/mg/L，NH3-N为10~25mg/L,P为5~10mg/L，采用A/O（anoxic/oxic）工艺处理后的出水水质符合国家《污水综合排放标准》（GB8978-1996）一级标准。该设计中对各主要处理构筑物进行了详细的计算，并绘制了污水处理厂总平面图、污水高程图及部分构筑物工艺图。

关键词：印染污水、厌氧酸化、好氧氧化、絮凝沉淀、生物活性碳泥

目录

1  印染废水的概述 1

1.1印染废水的来源 1

1.2印染废水的特点和危害 2

1.3印染废水一般的处理技术 3

2  基本设计参数 5

2.1设计水量 5

2.2设计水质 5

3  印染污水工艺选择 6

3.1污水处理工艺选择考虑的因素 6

3.2选择工艺 6

3.2.1活性污泥法 6

3.2.2厌氧好氧法 7

3.3污水处理厂工艺选择 9

3.3.1技术可行性 9

3.3.2经济可行性 10

3.3.3最终选择的工艺 11

4  各处理构筑物的设计与计算 12

4.1沉砂池 12

4.1.1沉砂池的类型与选择 12

4.1.2平流沉砂池的构造 12

4.1.3平流沉砂池的计算 13

4.2调节池 14

4.2.1调节池的种类 14

4.2.2调节池的搅拌 14

4.2.3调节池的选择 15

4.2.4调节池的计算 15

4.3厌氧酸化池 17

4.3.1厌氧酸化池的作用 17

4.3.2运行条件与基本参数的选定 17

4.3.3厌氧酸化池的计算 18

4.4接触氧化池 19

4.4.1概述 19

4.4.2接触氧化池的构造及形式 19

4.4.3接触氧化池的计算 22

4.5混凝池 24

4.5.1混凝剂及投加方式 25

4.5.2混合设施 32

4.5.3絮凝设施 34

4.6沉淀池 37

4.6.1沉淀池的形式 37

4.6.2沉淀池的选用 37

4.7计量堰 41

4.8生物活性炭吸附池 42

4.9污泥气浮浓缩池 44

4.9.1平流沉淀池的排泥 44

4.9.2污泥气浮浓缩池的设计 44

4.9.3污泥气浮浓缩池的计算 45

4.10回流污泥泵房 46

4.11污泥脱水机房 46

5  工程概算与成本分析 47

5.1印染废水处理站平面布置 47

5.1.1 处理单元构筑物的平面布置 47

5.1.2 管、渠的平面布置 47

5.1.3 本设计污水处理厂的平面布置 48

5.2高程布置与计算 48

5.2.1污水处理部分高程计算 49

5.2.2污泥处理部分高程计算 51

5.3 泵的选定 51

5.4 污水处理厂工程造价 52

5.4.1计算依据 52

5.4.2工程造价计算 52

结论 55

参考文献 56

致谢 57

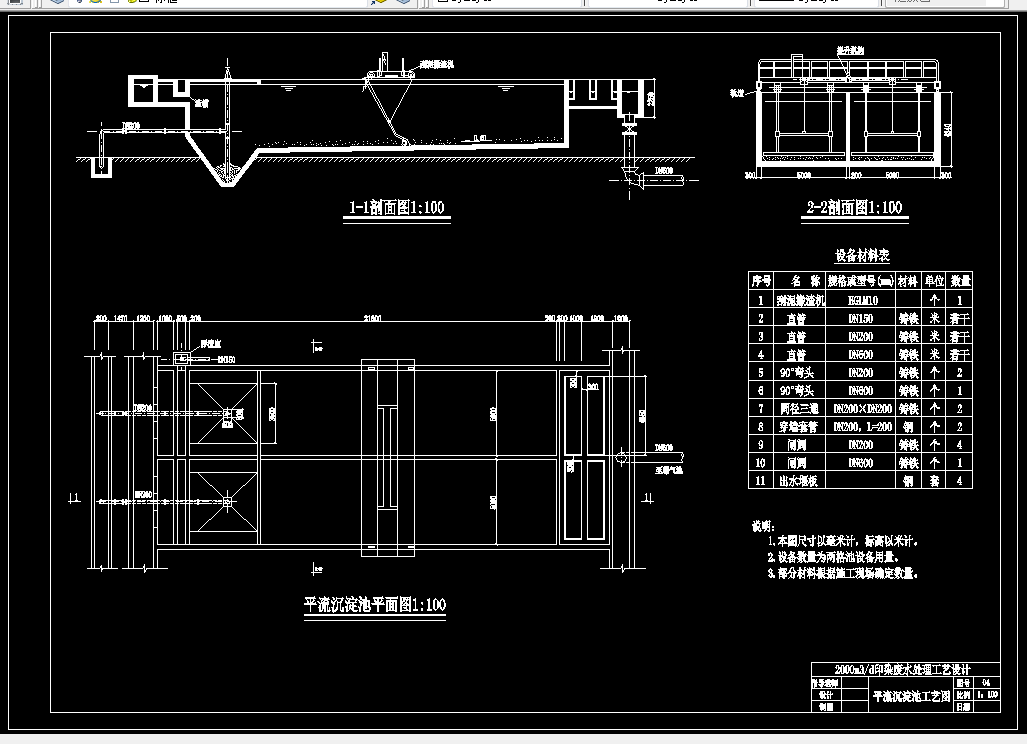

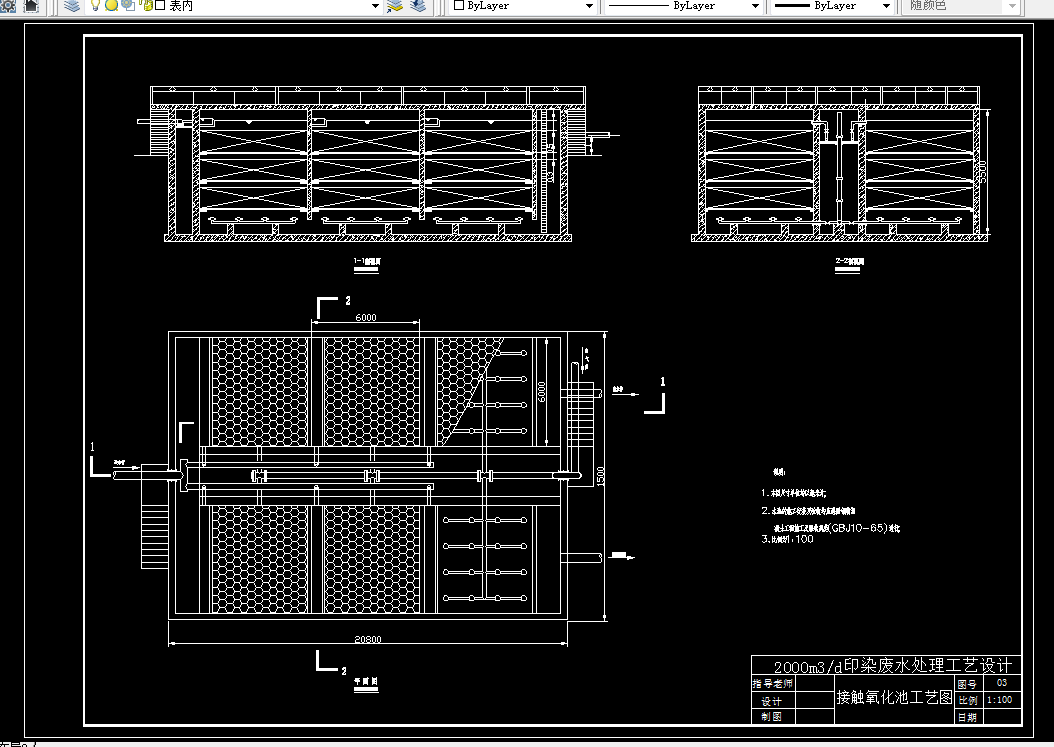

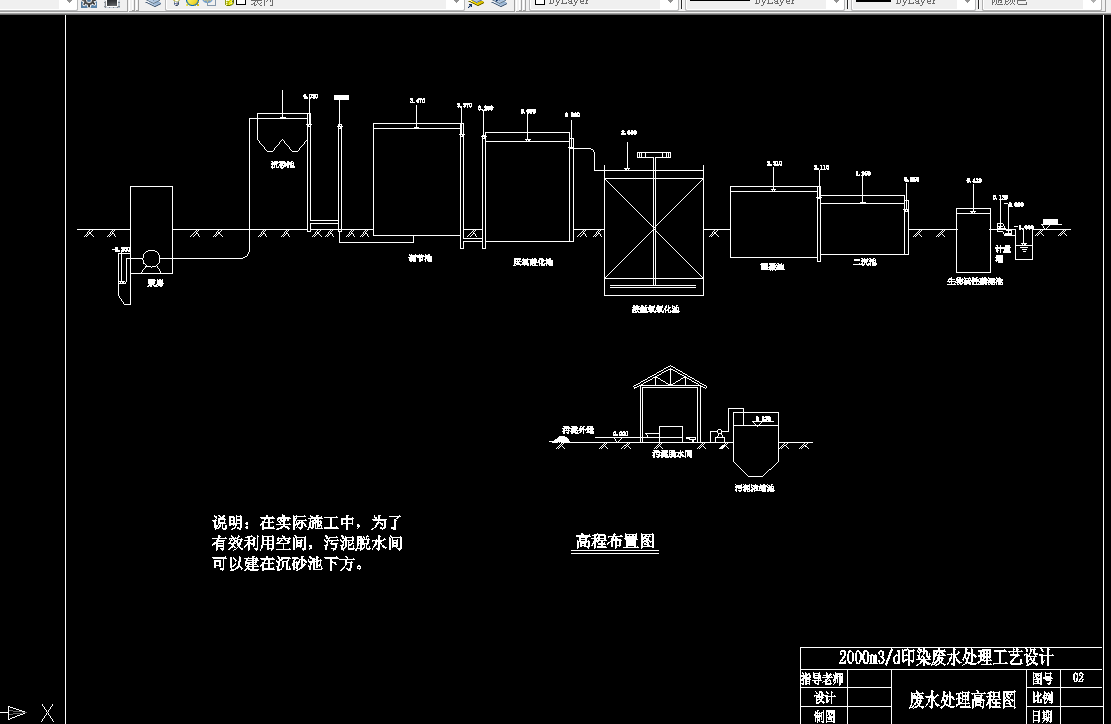

附： 平面图、高程图、主要构筑物图
