N704-MG400-920WD采煤机牵引部设计【含creo三维图】 下载积分：220　资料编号： N704

作品包括:

Word版说明书1份，共71页，约15000字

外文翻译一份

CAD版本图纸，共10张

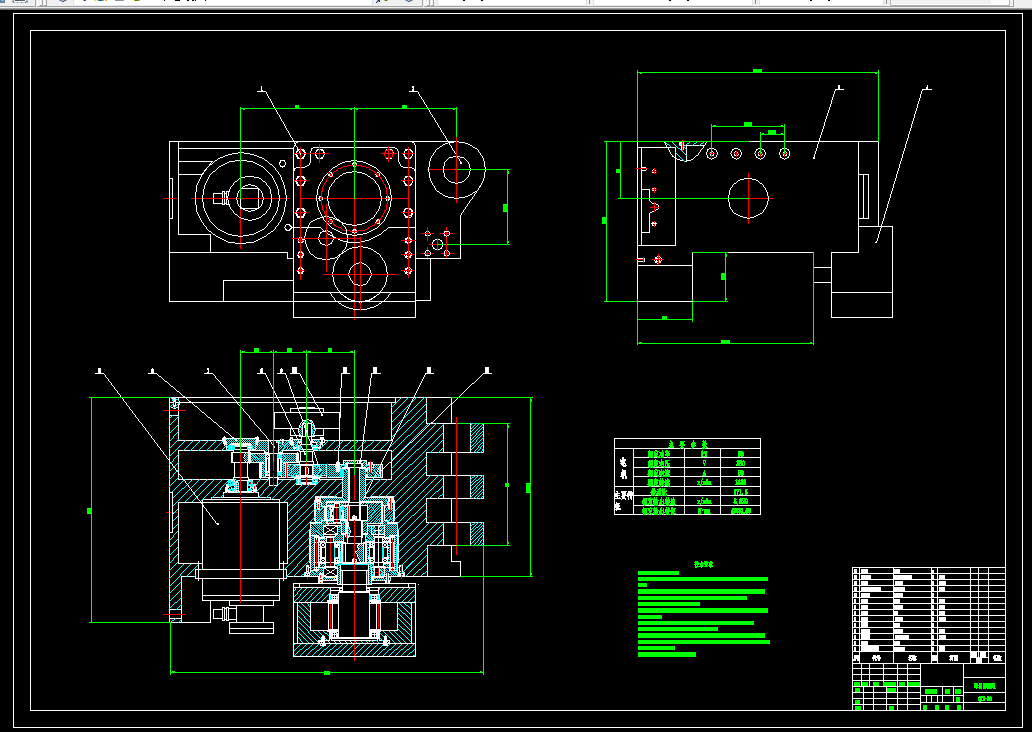

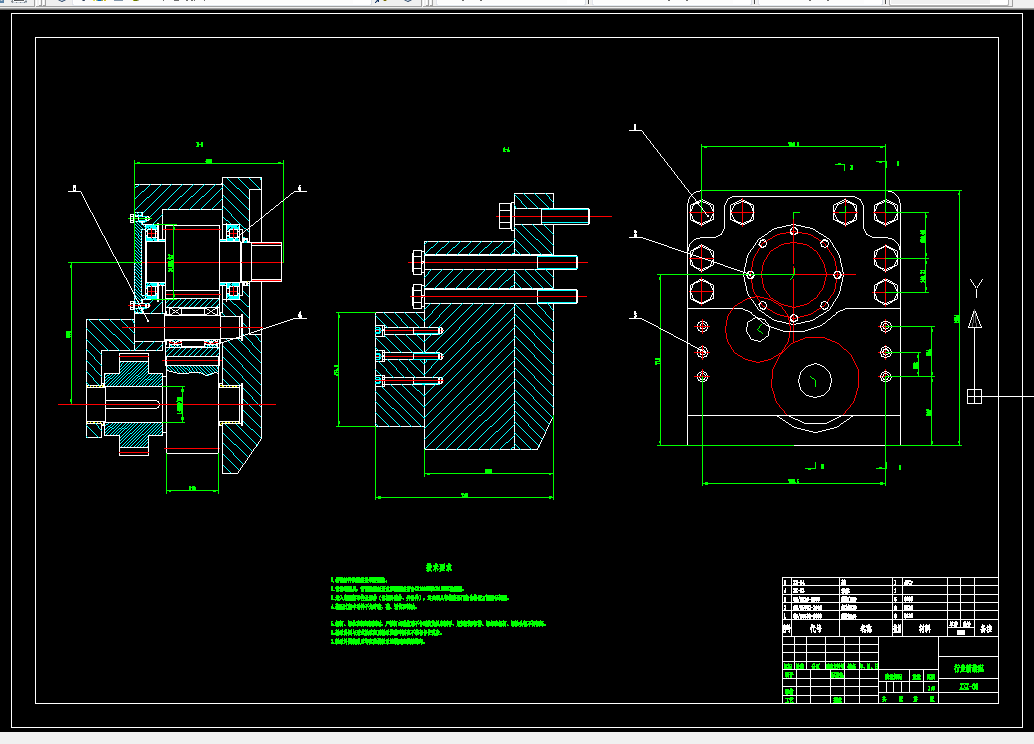

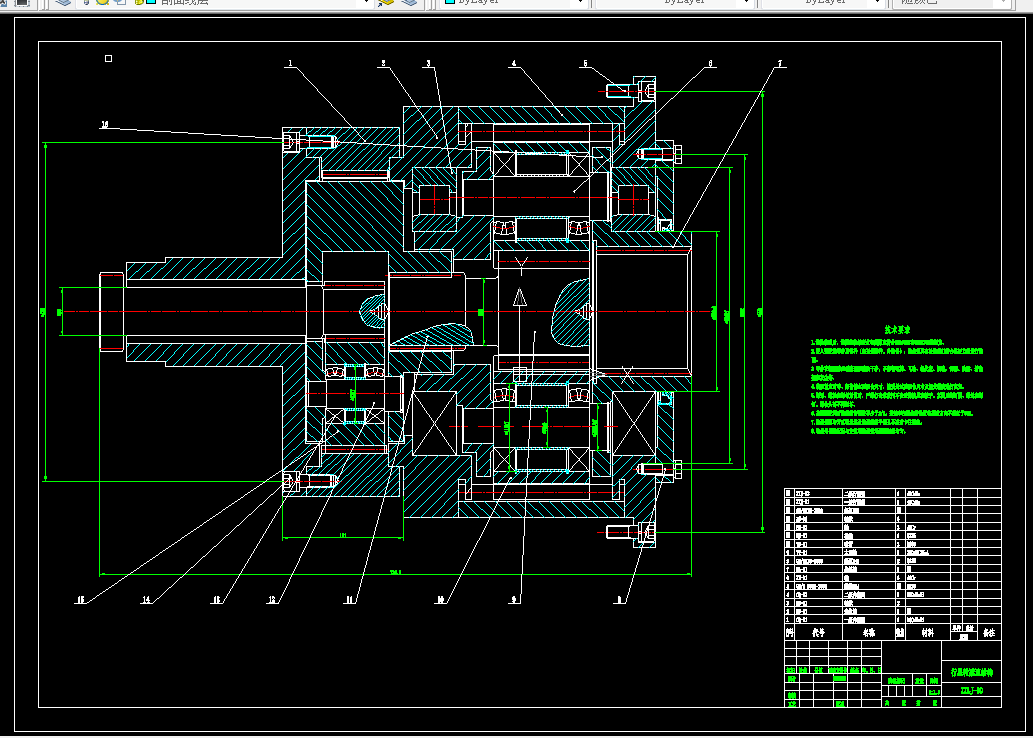

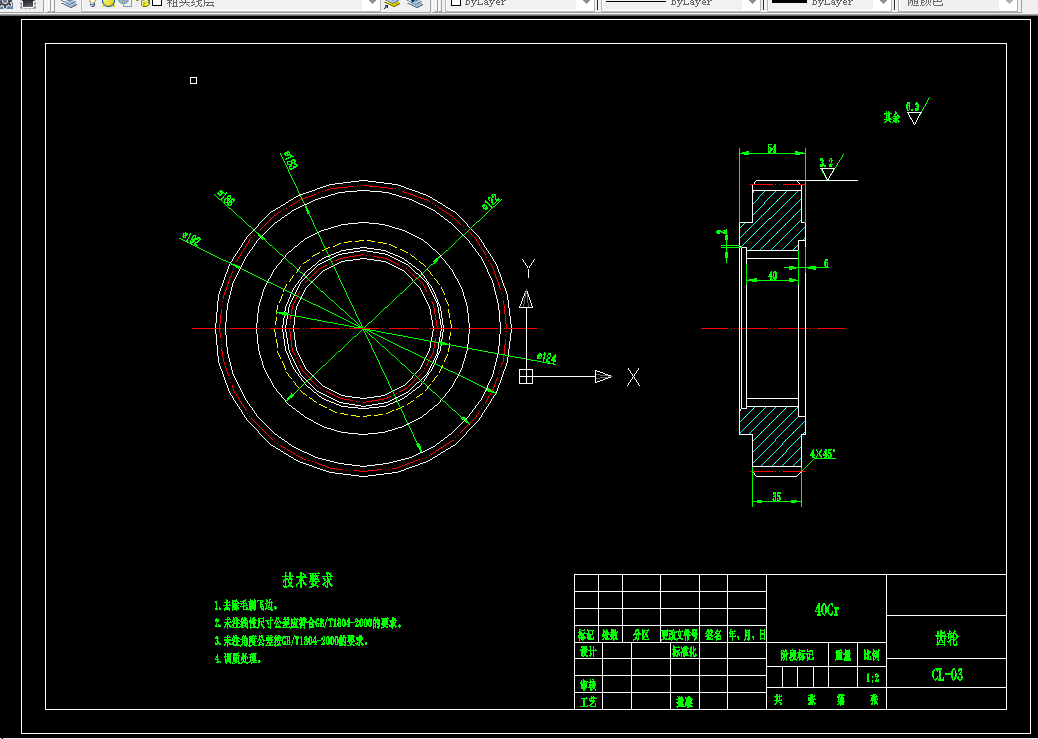

CREO三维图一套

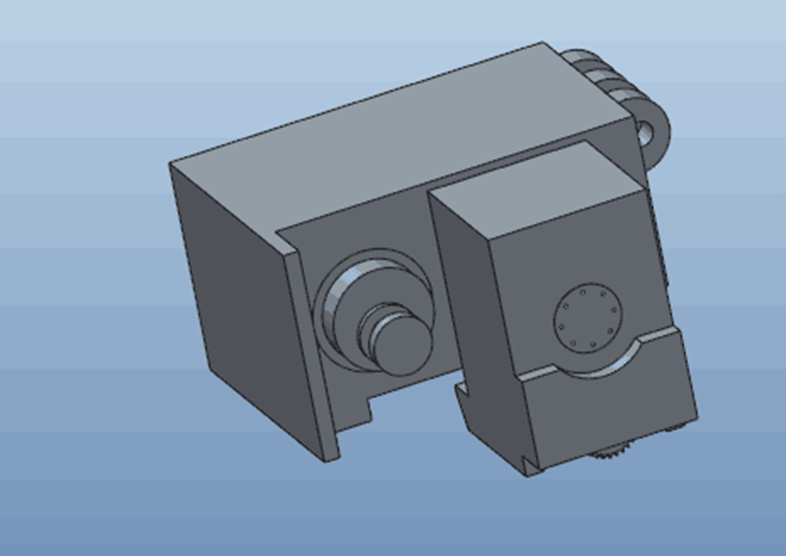

 摘要

我国煤炭储量巨大，而薄煤层又占据了储量的很大一部分，所以说薄煤层开采是构成我国煤炭产量不可或缺的一部分。滚筒采煤机是煤矿井下综采工作面上应用最广泛的采掘机械，其性能的好坏将直接关系到井下人员的生命安全以及煤炭的产量。牵引部是电牵引采煤机的重要组成部分，是采煤机的关键部件和易损件，牵引系统的可靠性决定着采煤机的质量和使用效果。随着煤炭开采效率的提高，采煤机牵引速度和牵引力不断提高，电动机负载也在加重。为了使采煤机牵引系统既能满足牵引速度要求，又能保证电机的安全和关键零件的可靠性。本文以mg400一920wd采煤机牵引部作为设计研究的主体，分析了采煤机械的发展背景以及发展现状，对牵引部的基本传动体系进行了设计分析，并通过proe软件建立了牵引部的三维立体模型。

关键字：采煤机、牵引部、滚筒

目   录

摘要 - 2 -

Abstract - 3 -

第一章 绪论 - 6 -

1.1 课题研究背景 - 6 -

1.2采煤机的研究现状 - 7 -

1.2.1 国外研究现状 - 7 -

1.2.2 国内研究现状 - 8 -

1.3 采煤机牵引部 - 9 -

第二章 提升机的整体设计分析 - 12 -

2.1主要技术参数 - 12 -

2.2牵引部传动方案图 - 12 -

2.3电动机结构部件的选择 - 13 -

2.4传动比参数的分配 - 13 -

2.5.牵引部传动计算 - 15 -

第三章 齿轮传动的设计分析 - 17 -

3.1第一对啮合齿轮设计 - 17 -

3.2第二对啮合齿轮的设计 - 22 -

3.3第三对啮合齿轮的设计 - 28 -

第四章 行星齿轮的设计求解 - 35 -

4.1配齿参数求解 - 35 -

4.2行星齿轮的求解 - 36 -

4.2.1齿轮材料热处理工艺及制造工艺的选定 - 37 -

4.2.2齿轮材料热处理工艺及制造工艺的选定 - 40 -

4.2.3确定各主要参数 - 41 -

4.3行星齿轮的啮合要素验算 - 48 -

第五章 各零件的设计及校核 - 52 -

5.1轴结构部件的最小直径 - 52 -

5.2键的选择和校核 - 57 -

5.3轴承结构部件的校核 - 59 -

第六章 采煤机牵引部模型建立 - 61 -

6.1PROE软件介绍 - 61 -

6.1.1 PROE背景 - 61 -

6.1.2 PROE软件建模途径 - 63 -

6.2 采煤机牵引部的三维模型的建立 - 64 -

6.2.1 机头结构部件 - 64 -

6.2.2 筒体结构部件 - 64 -

6.2.3底座结构部件 - 64 -

6.2.5 整机模型 - 65 -

结  论 - 66 -

致  谢 - 67 -

参考文献 - 68 -
