N708-冲沙水闸的整体结构设计 下载积分：200　资料编号： N708

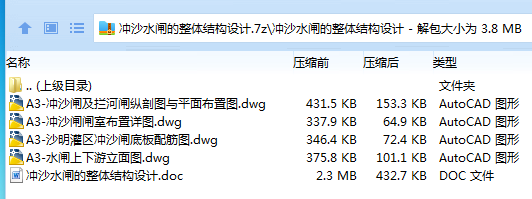

作品包括:

Word版说明书1份，共85页，约26000字

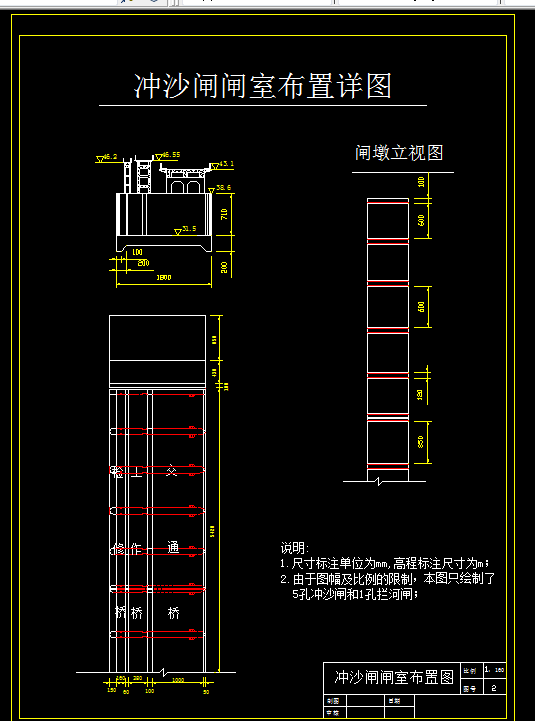

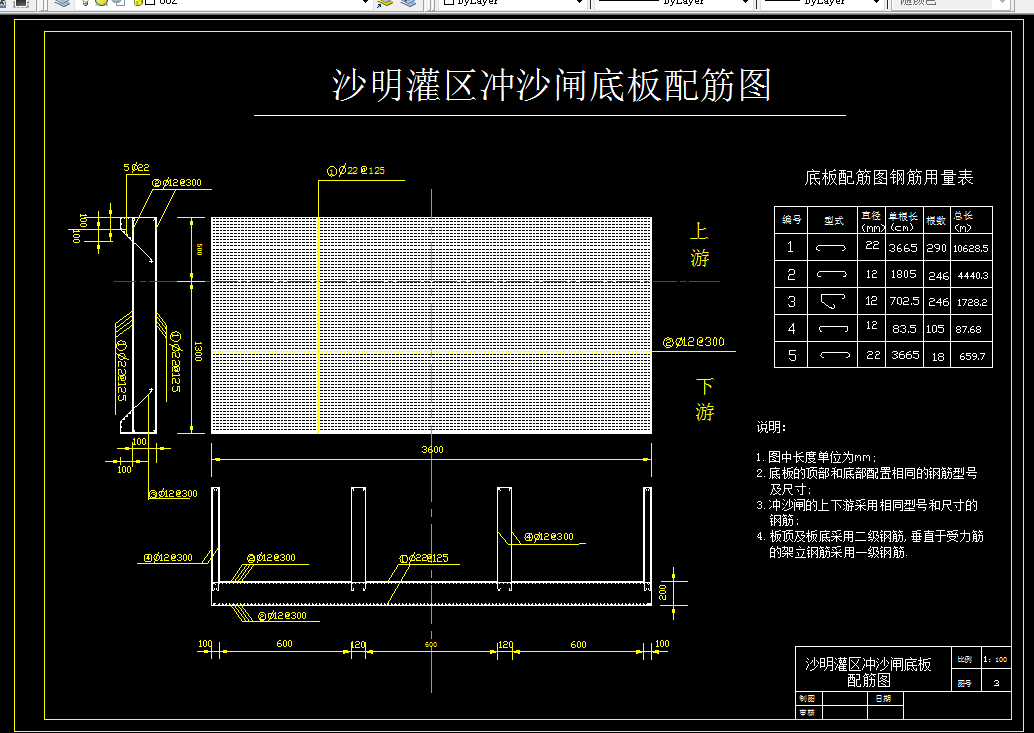

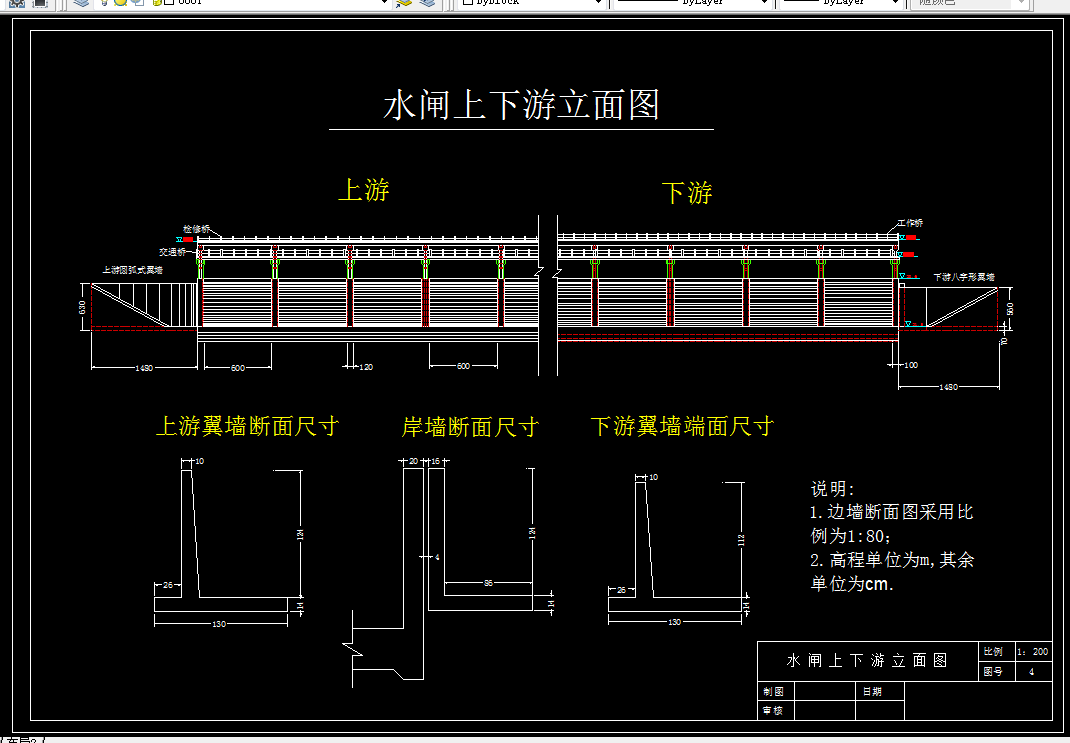

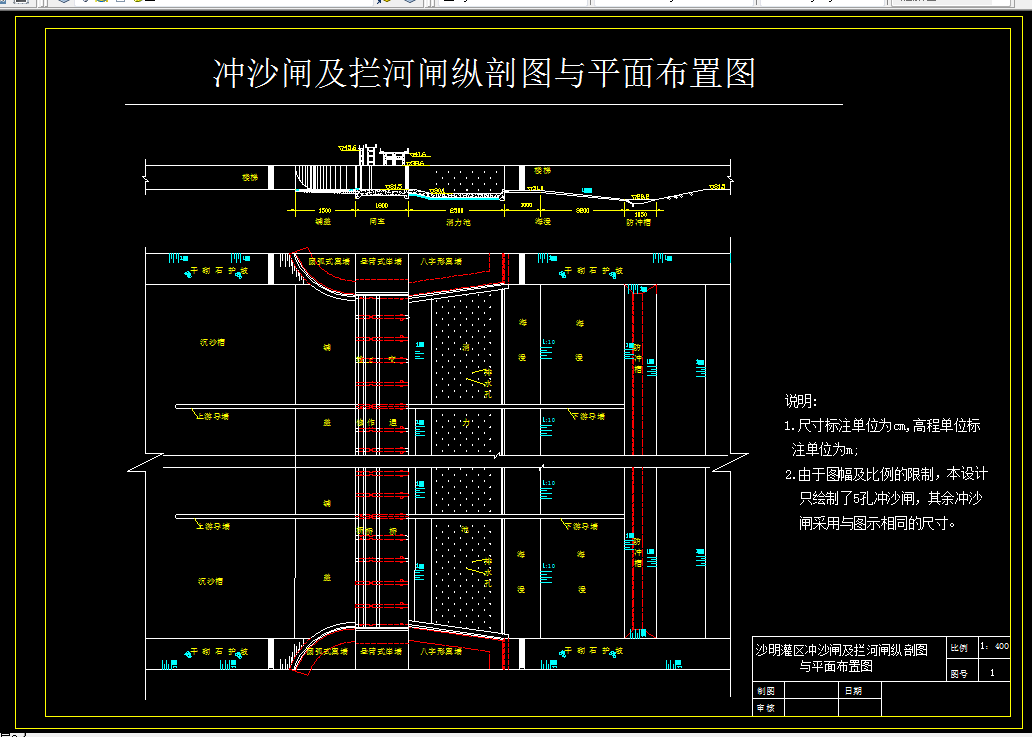

CAD版本图纸，共4张

目录

1 工程概况与基本资料 1

1.1沙明灌区概况 1

1.2地形资料 1

1.3气象资料 1

1.3.1 气温 1

1.3.2 风速 1

1.4水文资料 2

1.4.1 洪水 2

1.4.2 泥沙 2

1.5地质资料 3

1.5.1 渠首附近地址情况 3

1.5.2 地基设计指标 3

1.5.3 地震 4

1.6确定枢纽和建筑物的等级 4

1.7工程材料 4

1.7.1 石料 4

1.7.2 混泥土骨料 4

1.8规划成果 5

1.8.1 交通 5

1.8.2 渠道设计成果 5

1.8.3 规划确定 5

2 拦河建筑物方案的比较 6

2.1闸址的选择 6

2.1.1 闸址选线的要求 6

2.1.2 闸址选线的原则 6

2.1.3 取水方式 6

2.1.4 取水枢纽位置的选择 6

2.2枢纽建筑物的布置方案 7

2.2.1 取水枢纽的设计原则 7

2.2.2 无坝枢纽和有坝枢纽方案的选择 7

2.2.3 有坝方案选择 7

3  拦河建筑物设计 13

3.1拦河闸枢纽总体布置 13

3.2闸孔尺寸设计 13

3.2.1 闸孔尺寸设计的任务 13

3.2.2 闸门底板高程 13

3.2.3 闸孔宽 13

3.2.4 闸孔净宽的计算 14

3.2.5 闸孔尺寸初拟 15

3.2.6 闸墩结构布置 15

3.3闸顶高程和闸门顶高程的确定 16

3.3.1 闸顶高程 16

3.3.2 闸门顶高程 17

3.4闸门高 17

3.5消能防冲形式及尺寸拟定 17

3.5.1 泄流特点 17

3.5.2 消能设计条件 18

3.5.3 水闸的消能方式 19

3.5.4 消力池设计 20

3.5.5 海漫设计 25

3.5.6 防冲槽设计 26

3.6水闸防渗排水设计 27

3.6.1 防渗排水设施 27

3.6.2 闸基防渗长度 28

3.6.3 闸基渗流计算 29

4 闸室稳定计算 33

4.1闸基稳定计算的要求 33

4.2闸室结构布置 33

4.2.1　底板 33

4.2.2 闸墩 34

4.2.3 闸门 35

4.2.4 工作桥 36

4.2.5检修桥 38

4.2.6 交通桥 39

4.2.7 排架 39

4.2.8 分缝和止水 40

4.3闸室稳定计算 40

4.3.1 概述 40

4.3.2 稳定计算满足的要求 41

4.3.3 荷载计算 41

4.3.4 稳定计算 45

5  水闸底板的结构设计 47

5.1底板的结构设计方法 47

5.2不平衡剪力计算 49

5.2.1 不平衡剪力大小的计算 50

5.2.2 不平衡剪力的分配 52

5.3地基梁的荷载计算 54

5.3.1 计算上游段作用在单宽板条上的荷载 54

5.3.2 底板内力计算 56

5.3.3 下游段单宽板条上的荷载 69

5.3.4 下游底板内力计算 71

5.4 配筋计算 77

6  两岸连接物设计 79

6.1概述 79

6.2闸室与上下游连接 79

6.2.1 连接长度 79

6.2.2 平面布置 79

6.3 边墙结构型式及断面拟定 80

谢  辞 81
