N791-前防撞梁外板的拉深模具设计【含UG三维图】 下载积分：150　资料编号： N791

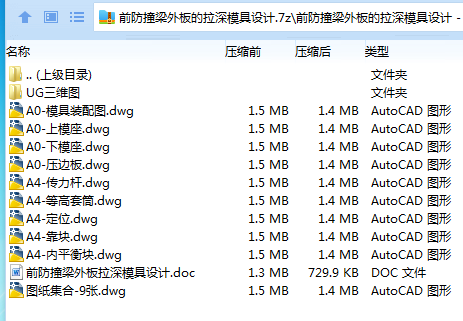

作品包括:

Word版说明书1份，共30页，约10000字

CAD版本图纸，共9张

UG三维图一份

摘 要

模具是现代工业中必不可少的一种设备，为工业发展做出巨大贡献，并且对于经济发展起到促进作用，并且也作为衡量一个国家制造技术高低的关键因素，随着工业快速发展，模具的使用范围越来越广泛，并且地位在不断提高。模具产品遍布的产业也比较广，被用于工业设备，汽车生产，电器制造等领域，全球模具产值也正在稳定增长，我国模具技术也在趋于成熟，跻身全球模具制造大国中，在满足国内模具市场的需求外，还能实现模具出口加工，国内模具市场比较活跃。

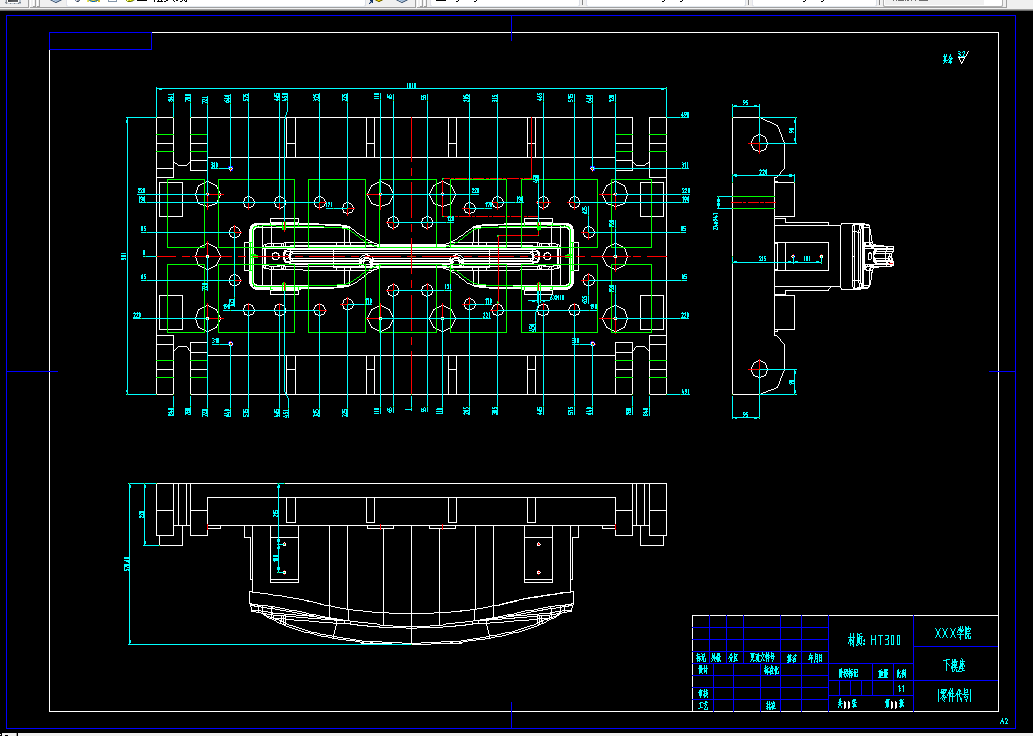

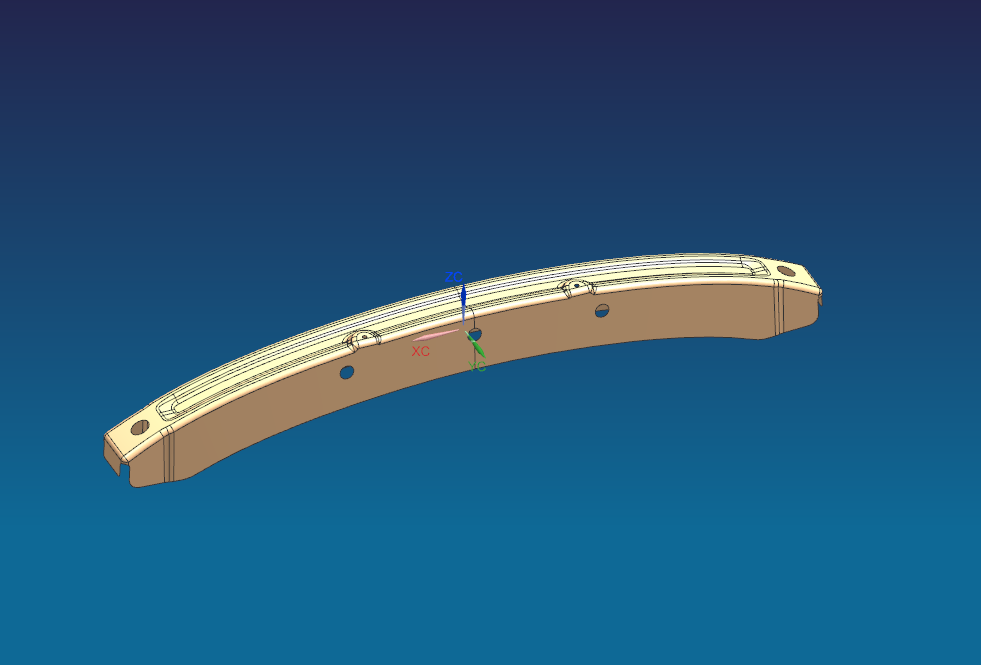

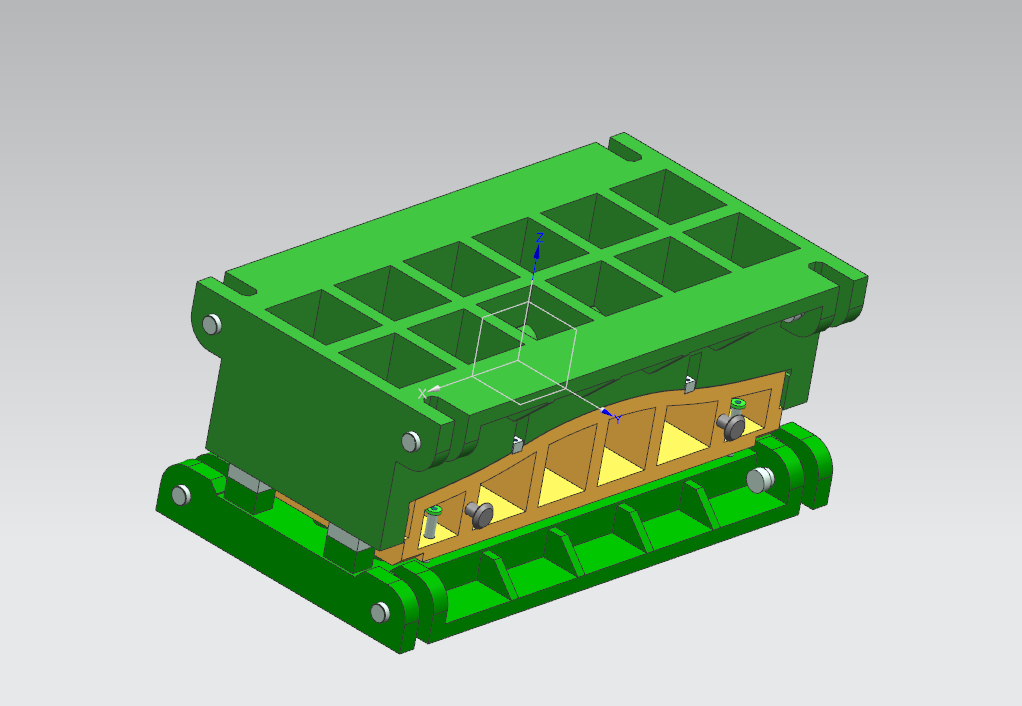

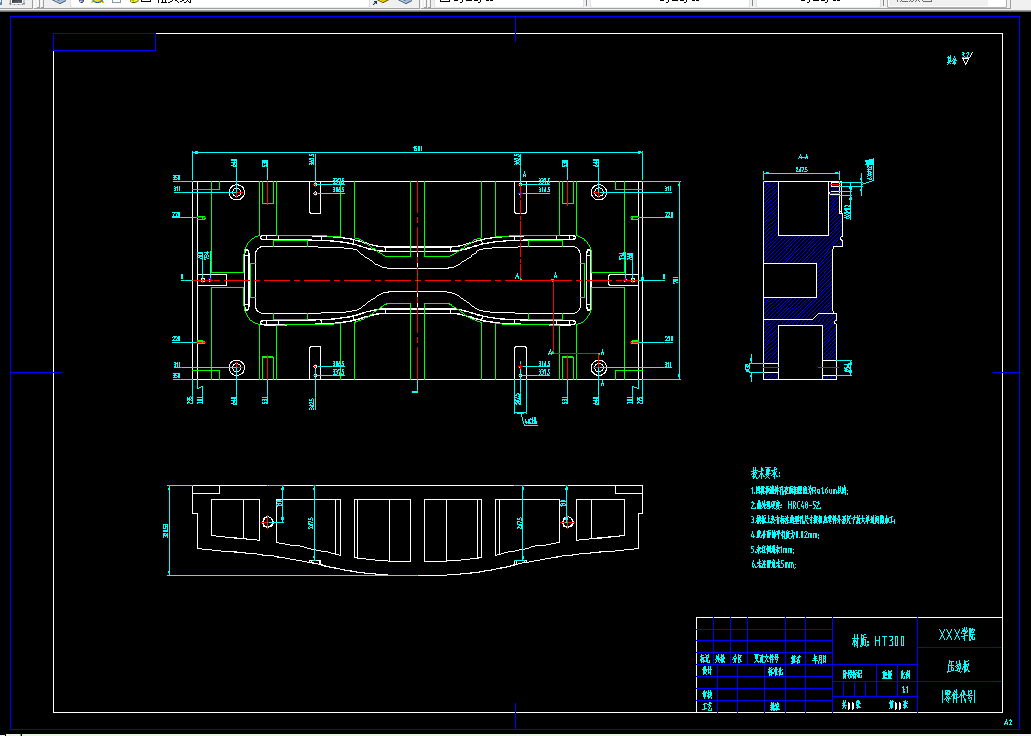

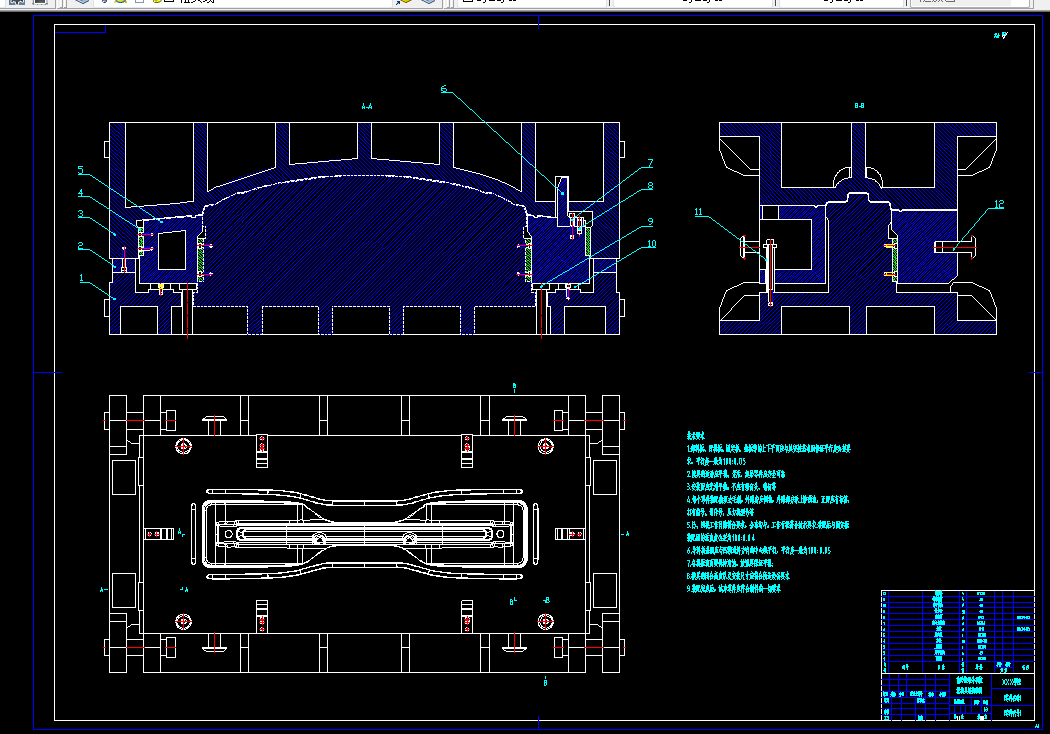

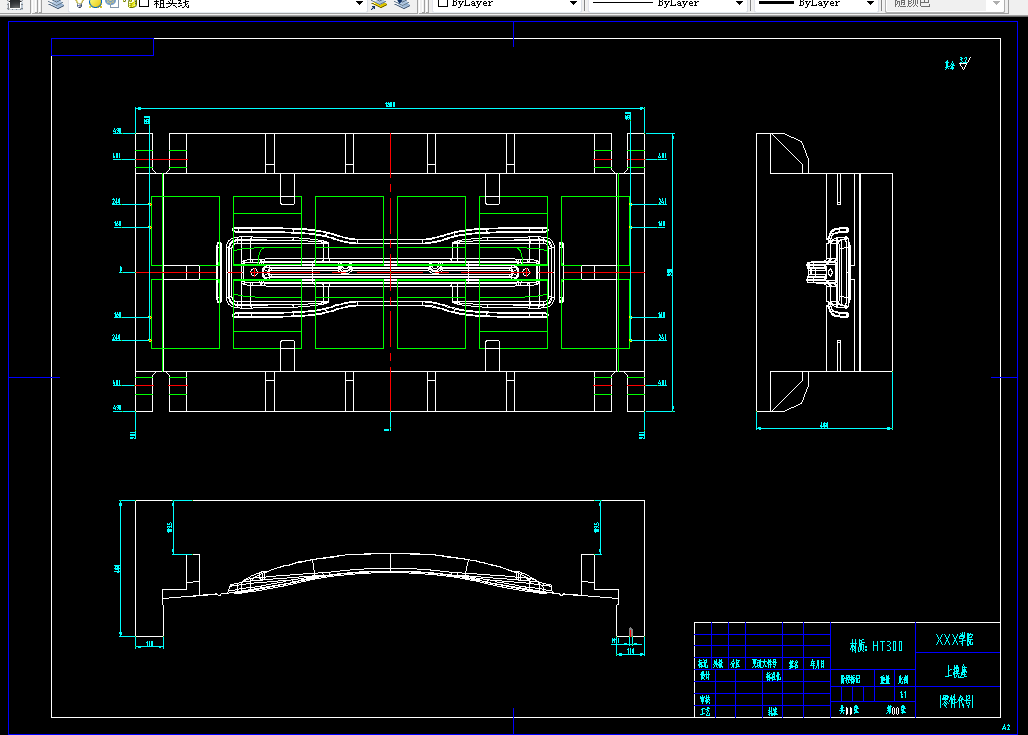

针对此次的毕设，其重点研究方向是前防撞梁外板的拉深模具设计，则首先阐述模具技术的发展概况，分析目前应用的背景和趋势所在，其次，已知前防撞梁外板是属于汽车的保护装置，继而运用模具相关知识，用以分析产品成型工艺，以及尺寸精度等；再者，选取SPCC来作为原料，并且执行毛坯分析及计算，还有排样方式的确定，计算产品所需拉深力、卸料力和压力中心，由此方能合理选用满足要求的压力机；于此同时，结合模具制造和有关文献资料，继而从中引荐经验数据与公式，用以完成模具关键零部件设计，包括尺寸计算及结构选型等，最终结合工业软件UG来完成拉深模的三维模型，另外使用AutoCAD绘制装配图和关键零件图。

关键词：前防撞梁外板；拉深模；排样设计；成型工艺

目 录

摘 要 I

ABSTRACT II

1  绪论 1

1.1 课题的背景和意义 1

1.2 模具的国内外发展现状 1

1.3 主要研究内容 3

2 制件的工艺分析与计算 4

2.1 工艺分析 4

2.2 拉深件的形状分析 4

2.2.1拉深件的结构形状 4

2.2.2拉深件的形状误差 5

2.3 拉深件的高度 5

2.4 拉深件的凸缘宽度 5

2.5 拉深件的圆角半径 5

2.6 拉深件的公差等级 6

2.7 拉深件的结构工艺性 6

3 零件工艺方案确定 7

3.1 毛坯形状及尺寸确定 11

3.1.1毛坯形状的确定 7

3.1.2毛坯尺寸的确定 8

3.2 确定是否能一次拉深成形 11

3.3 压边装置 11

4 工艺计算 13

4.1 排样方式的选择 13

4.2 排样利用率的计算 13

4.3 工艺力的计算 13

4.3.1拉深力计算 13

4.3.2压料力计算 14

4.3.3坯外形落料冲裁力计算 14

4.3.4压力中心的计算 14

4.3.5压力机的选择 15

5 模具结构设计 18

5.1 模具总体设计 18

5.2 主要零部件的设计和选用 19

5.2.1拉深凹模 19

5.2.2拉深凸模 20

5.2.3固定板和垫板 21

5.2.4压料装置 21

5.2.5顶杆装置 22

总 结 24

参考文献 25

致  谢 26
