N853-油机气缸体两端面粗铣组合机床总体及夹具设计 下载积分：50　资料编号： N853

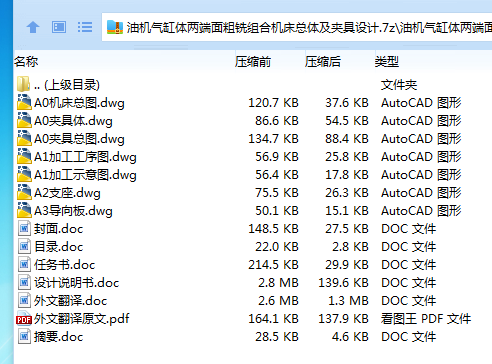

作品包括:

Word版说明书1份，共25页，约13000字

任务书一份

外文翻译一份

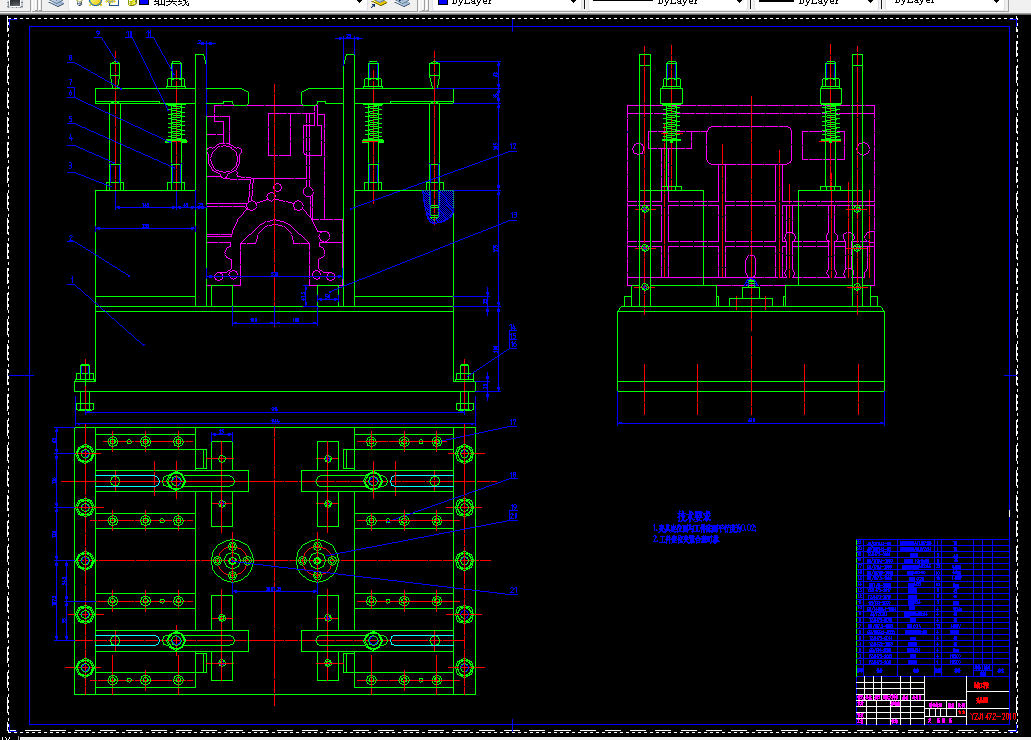

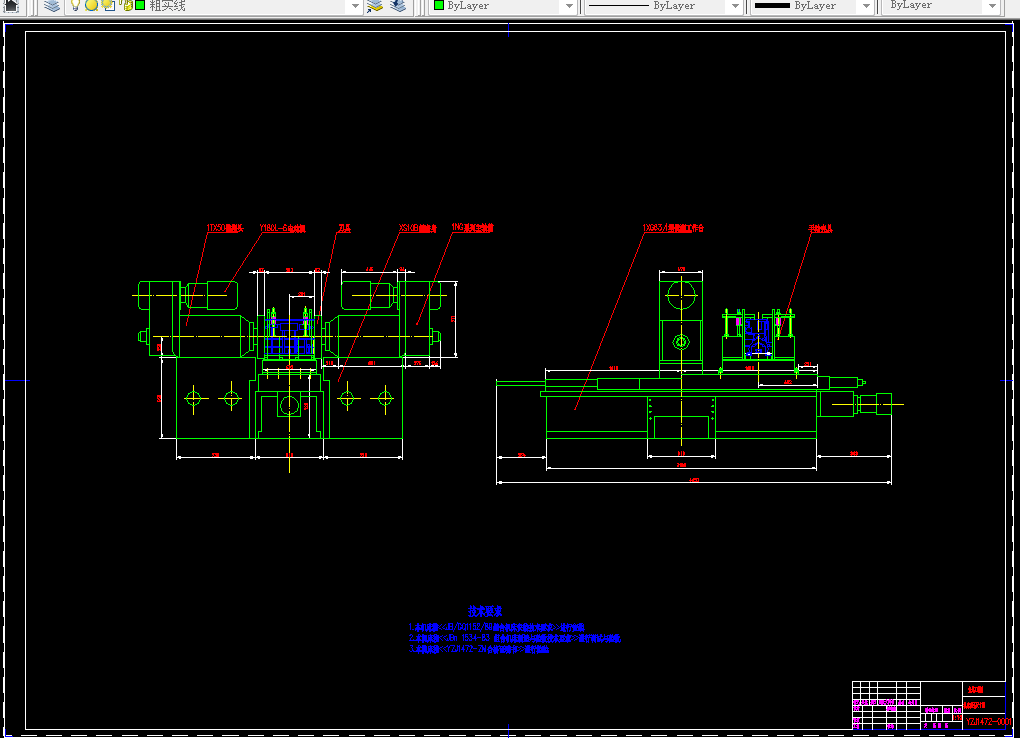

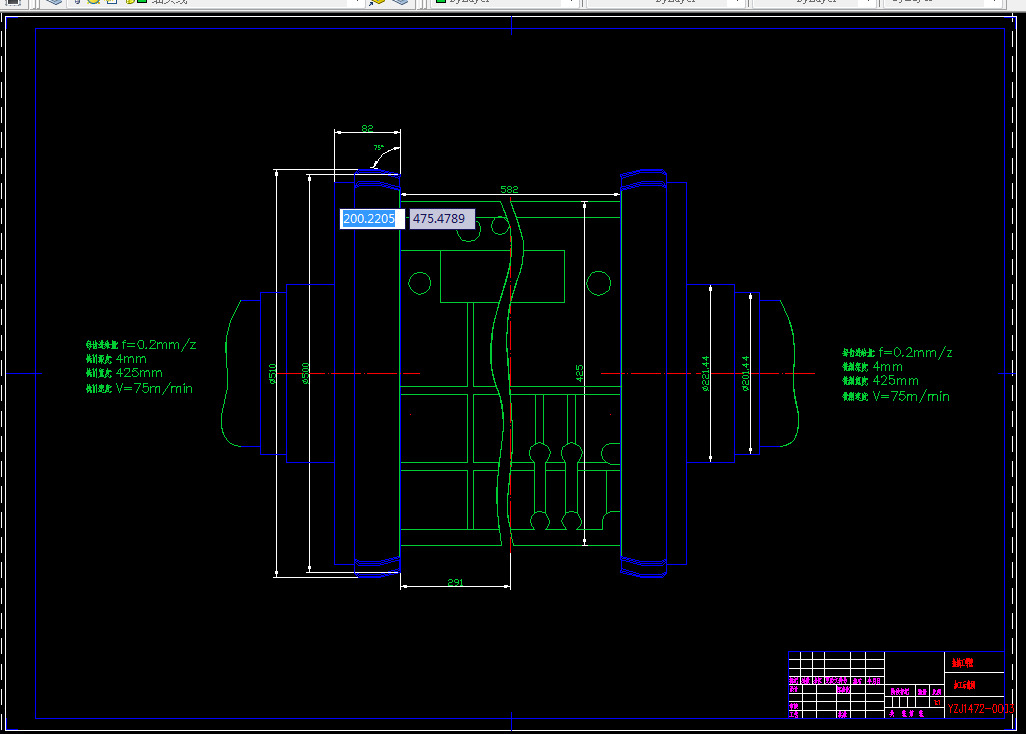

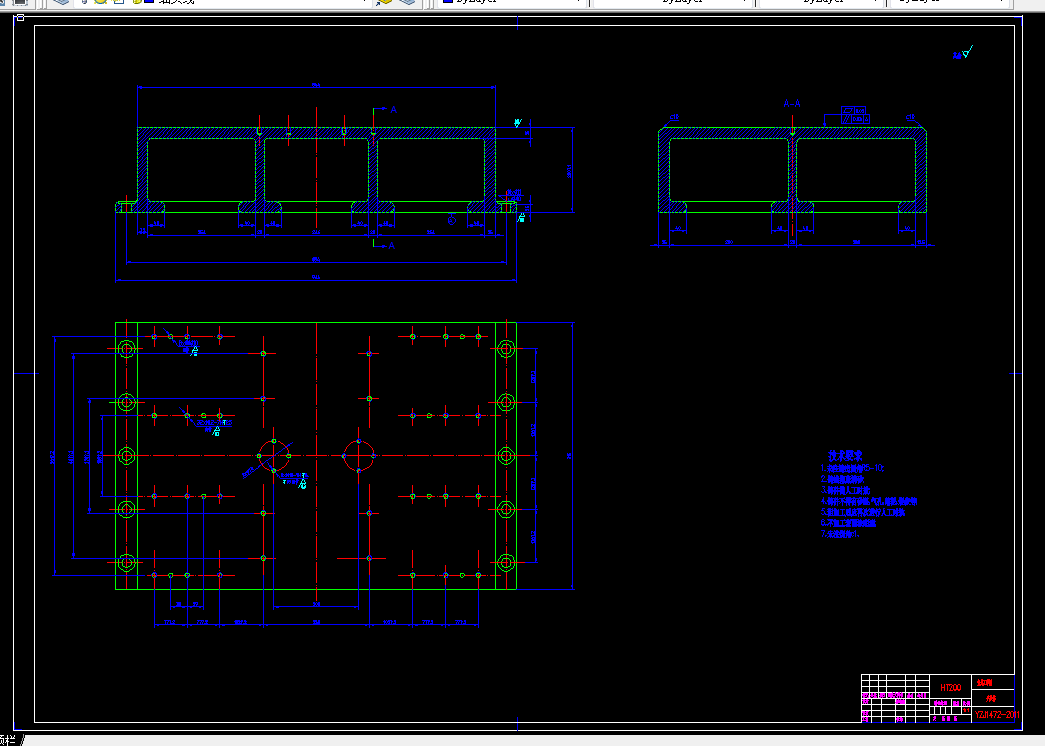

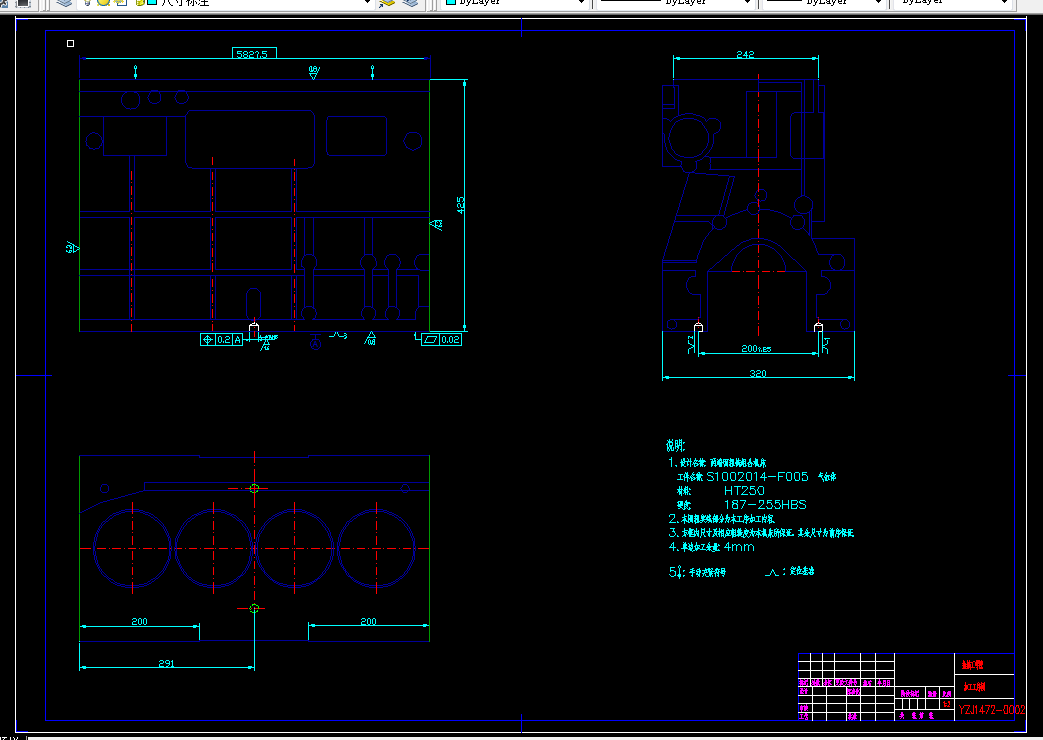

CAD版本图纸，共7张

摘要: 本课题设计一台粗铣柴油机气缸体两侧面的组合铣床,主要完成组合铣床的总体设计及其夹具的设计。

    根据柴油机气缸体的结构特点、加工部位、尺寸精度、表面粗糙度及生产率等要求，确定该机床为单工位卧式组合机床；考虑工件尺寸精度，表面粗糙度，切屑的排除及生产率等因素，选用硬质合金不重磨式面铣刀；根据工件的尺寸、特点及其材料选择切削用量；然后,再经过切削用量来确定组合机床的通用部件；最后进行组合机床的总体设计。由于是粗铣柴油机气缸体两侧面,则夹具的设计采用“一面两销”定位, 手动夹紧，一次装夹加工柴油机气缸体的两个侧面，保证了加工精度，提高了生产效率；根据工作将受到切削力来计算夹紧力；再根据夹紧力来选择确定夹紧装置的专用部件。

在设计之中，尽量选用通用件，减少了制造成本，增加了经济效益。通过本次设计可以达到效果是：所设计的组合铣床和夹具能满足其工作状态的质量要求,使用时安全可靠,易于维修。

关键词：组合铣床；气缸体；铣刀；夹具

目  录

1   前言………………………………………………………………………………1

2   总体方案论证……………………………………………………………………3

2．1工艺方案设计……………………………………………………………………3

2．2加工设备方案选择………………………………………………………………3

2．3确定机床的总体布局……………………………………………………………4

3   切削用量的选择和计算…………………………………………………………5

3．1切削刀具选择……………………………………………………………………5

3．2切削用量的选择…………………………………………………………………5

3．3确定切削力，切削转矩，切削功率……………………………………………6

4   组合机床通用设备的选择………………………………………………………7

4．1进给动力部件选择………………………………………………………………7

4．2主运动动力部件选择……………………………………………………………8

4．3通用主轴部件选择…………………………………………………………… 8

5   组合机床总体………………………………………………………………… 10

5．1被加工零件工序图…………………………………………………………… 10

5．2加工示意图…………………………………………………………………… 11

5．3机床总联系尺寸图…………………………………………………………… 12

5．4机床生产率计算卡…………………………………………………………… 13

6   夹具设计……………………………………………………………………… 15

6．1定位误差分析计算…………………………………………………………… 15

6．2夹紧装置设计………………………………………………………………… 16

6．3夹紧力的计算………………………………………………………………… 16

6．4夹具零部件的设计…………………………………………………………… 18

7   结论…………………………………………………………………………… 23

参考文献…………………………………………………………………………… 24

致谢………………………………………………………………………………… 25
