N953-简单糕点切片机设计【含SW三维图】 下载积分：150　资料编号： N953

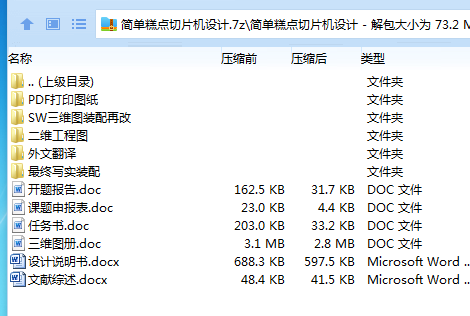

作品包括:

Word版说明书1份，共28页，约11000字

任务书一份

开题报告一份

外文翻译一份

文献综述一份

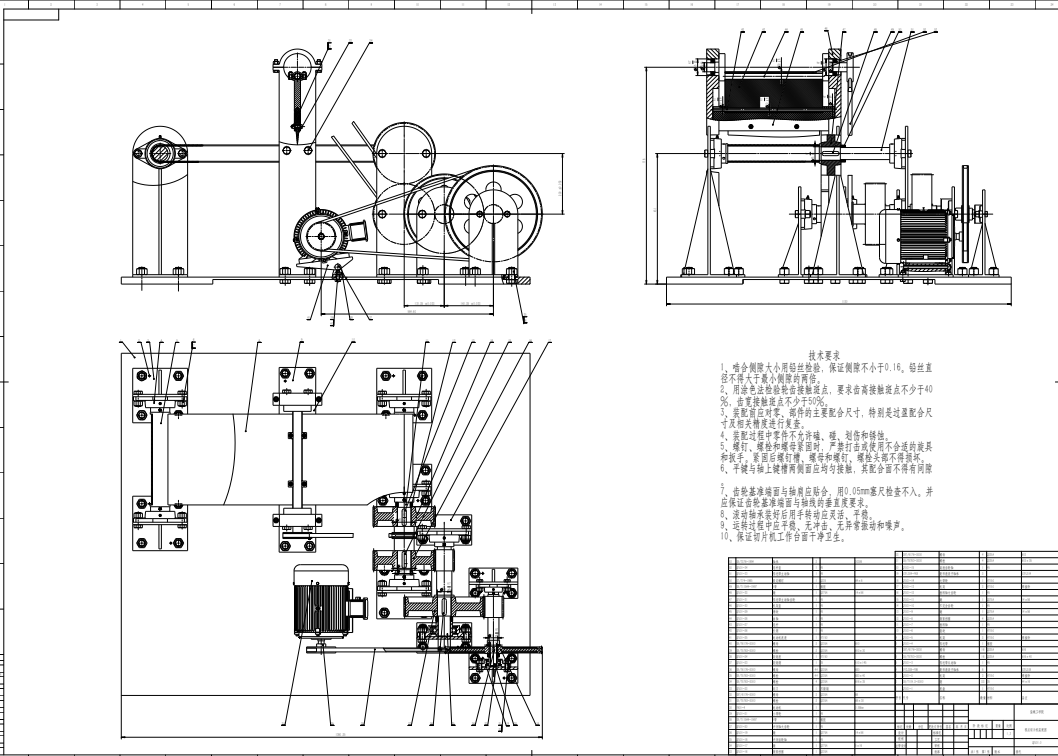

二维版本图纸，共17张

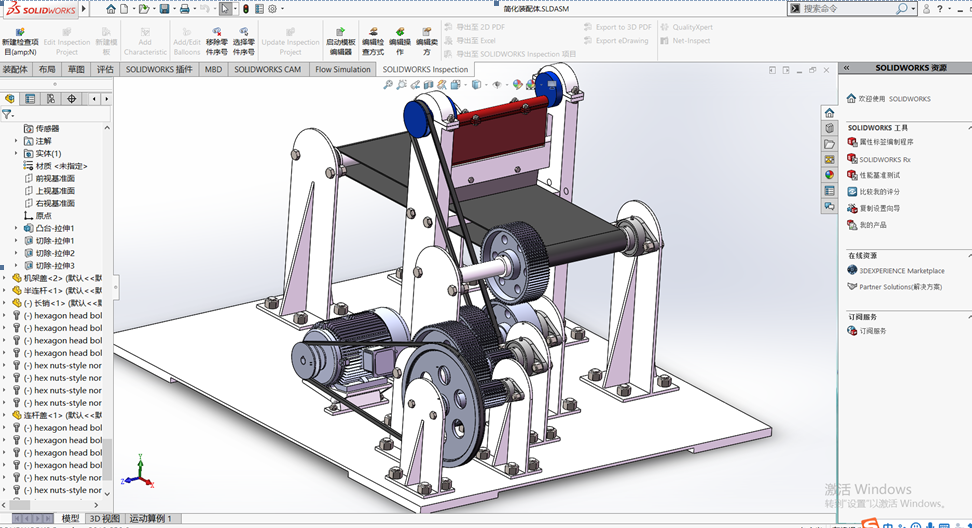

SW三维图一套

糕点切片机设计

摘 要：本课题来源于山西阳泉年糕机器厂与制作年糕机器制造厂。要求设计一台使用电动机驱动，通过带传动和齿轮传动机构减速，曲柄滑块机构为切片装置，不完全齿轮机构为间歇推料装置的糕点切片机。糕点切片厚度约为20mm,切片长度约为20mm，切片切片时最大作用距离(亦即切片的宽度方向):300mm，糕点切片处理速度为30 次/min。学习CAD、solidworks软件，能够熟练操作绘制零件，装配产品；完成切片机的全套图纸；通过计算，确定糕点切片机关键零部件的参数，确定安装方式，利用CAD进行设计，建立几何模型；完成标准件的选型；利用solidworks等软件进行静力学有限元分析。预期效果：学习CAD、SolidWorks等软件;查阅文献和资料，掌握糕点切片机的结构组成与工作原理；查阅资料进行机械设计的基本流程，掌握产品设计的步骤；通过对糕点切片机的讲解，提高工作汇报及语言表达的能力；提高对专业知识的掌握，锻炼了自己的设计能力和团队合作方面的能力。

关键词：糕点；切片机；不完全齿轮机构；曲柄滑块机构

目    录

摘要 1

1 引言 3

2 切片机总体设计 4

2.1 核心机构方案的选择 4

2.1.1 糕点直线间歇机构的选择 4

2.1.2 切刀直线往复运动机构的选择 5

2.1.3 减速系统的方案选择 6

2.2 确定设计方案 6

2.2.1 糕点直线间歇机构的确定 6

2.2.2 切刀直线往复运动机构的确定 6

2.2.3 减速系统的方案的确定 7

3 机构零件尺寸设计 8

3.1 曲柄滑块机构设计 8

3.2 不完全齿轮机构设计 8

3.3减速系统设计 9

    3.3.1 电动机的选择及传动系统的运动学和动力学参数计算 9

    3.3.2 皮带传动系统设计 11

    3.3.3 两级齿轮传动设计 12

3.3.4 轴的设计 14

4 切刀、机架的设计及标准件选择 18

5 结论 21

参考文献 22

致    谢 23

声    明 24

附    录 25
