N959-套零件加工工艺及铣12H9×32槽夹具设计 下载积分：50　资料编号： N959

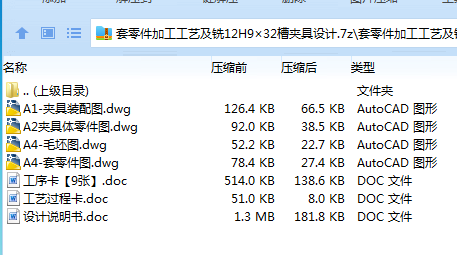

作品包括:

Word版说明书1份，共31页，约11000字

工序卡9张

工艺过程卡1张

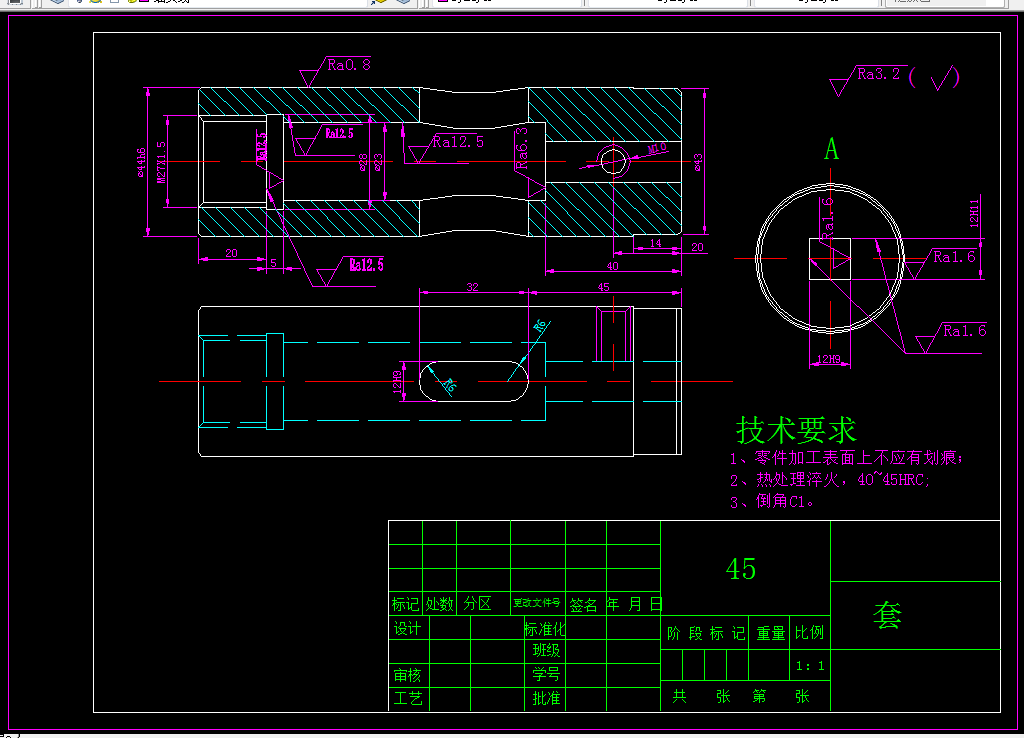

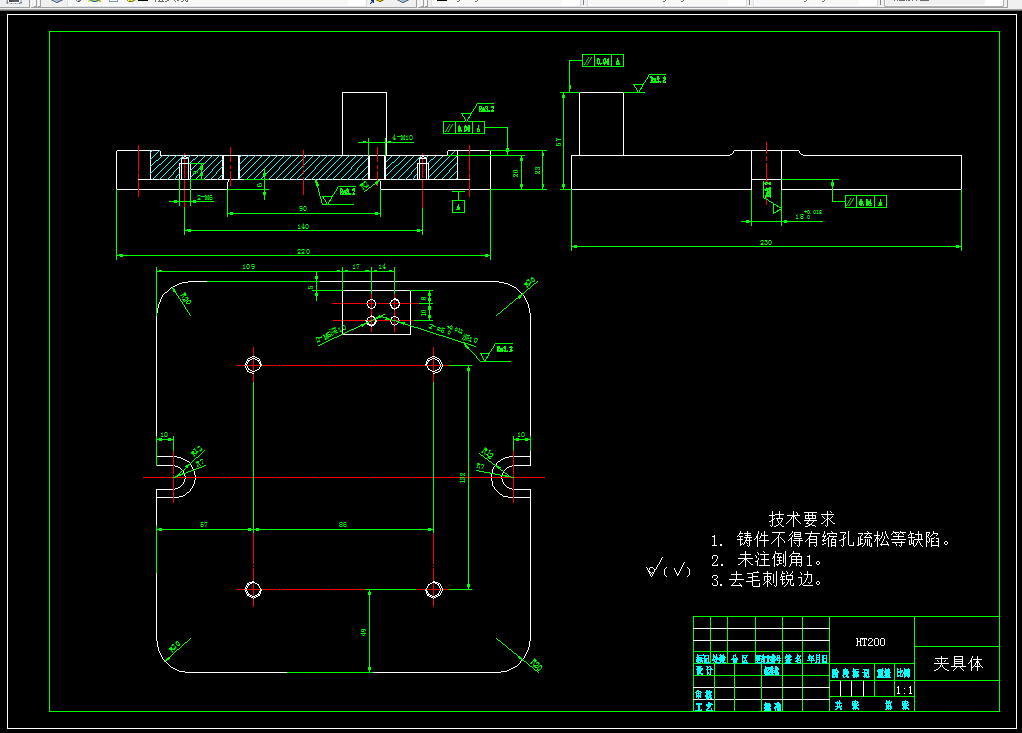

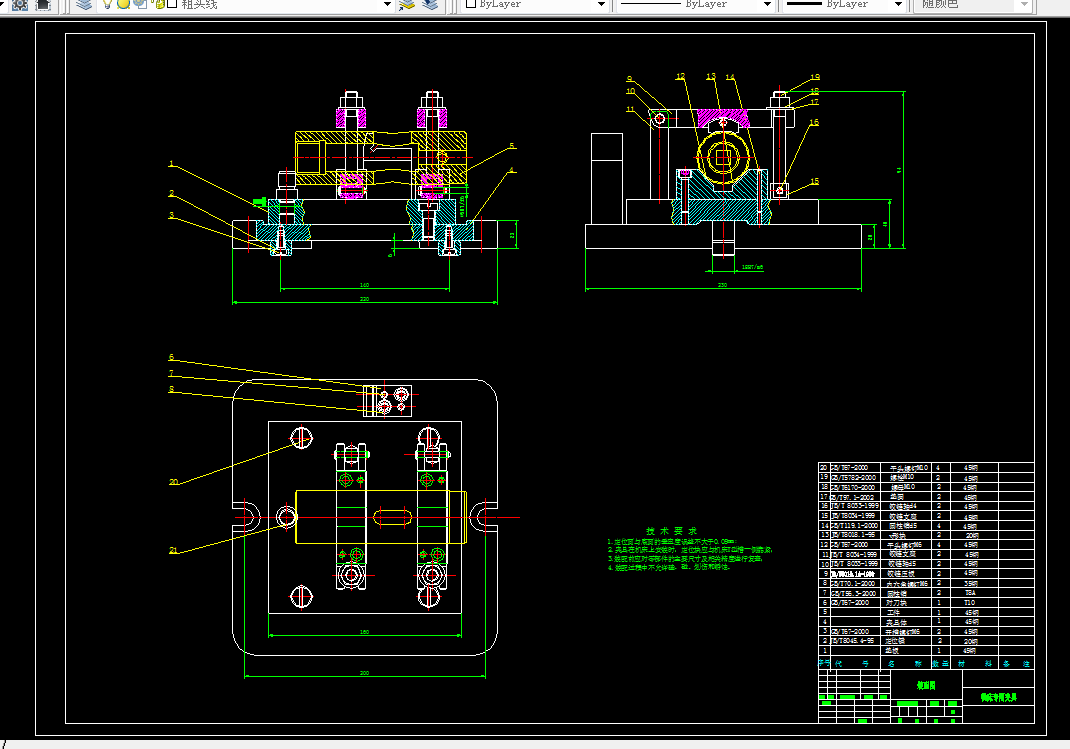

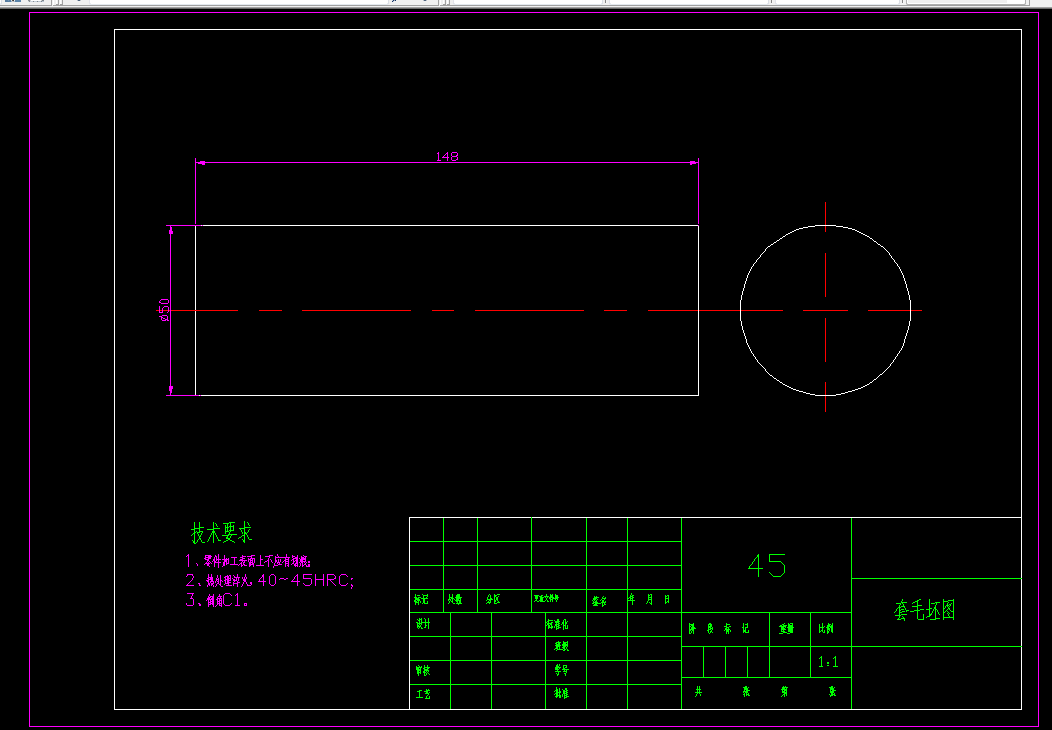

CAD版本图纸，共4张

摘要

本设计是基于套零件的加工工艺规程及一些工序的专用夹具设计。套零件的主要加工表面是外圆及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，本设计遵循先面后槽的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。主要加工工序安排是先以中心孔孔系定位加工出顶平面，在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。夹具选用专用夹具，夹紧方式多选用手动夹紧，夹紧可靠，机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能够满足设计要求。

关键词：套类零件；工艺；夹具；

目录

第1章 加工工艺规程设计 1

1.1 零件的分析 1

1.1.1 零件的作用 1

1.1.2 零件的工艺分析 1

1.2 套加工的主要问题和工艺过程设计所应采取的相应措施 2

1.2.1 孔和平面的加工顺序 2

1.2.2加工方案选择 2

1.3 套加工定位基准的选择 2

1.3.1 粗基准的选择 2

1.3.2 精基准的选择 3

1.4 套加工主要工序安排 3

1.5 机械加工余量、工序尺寸及毛坯尺寸的确定 5

1.6选择加工设备及刀、量具 6

1.7确定切削用量及基本工时（机动时间） 6

1.8 时间定额计算及生产安排 17

第2章 夹具设计 19

2.1设计要求 19

2.2夹具设计 19

2.2.1 定位基准的选择 19

2.2.2 切削力及夹紧力的计算 19

2.3定位误差的分析 22

2.4 钻套、衬套、钻模板设计与选用 25

2.5夹具设计及操作的简要说明 26

结论 28

参考文献 29

致谢 30
