K1077-手柄座[831015]加工工艺及钻φ10孔夹具设计【含工艺流程图】 下载积分：50　资料编号： K1077

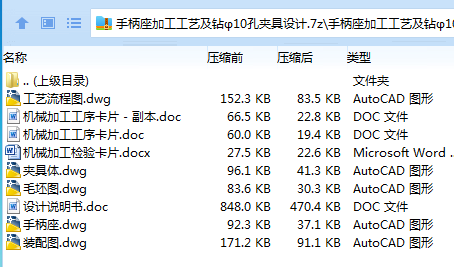

作品包括:

Word版说明书1份，共33页，约10000字

工序卡2张

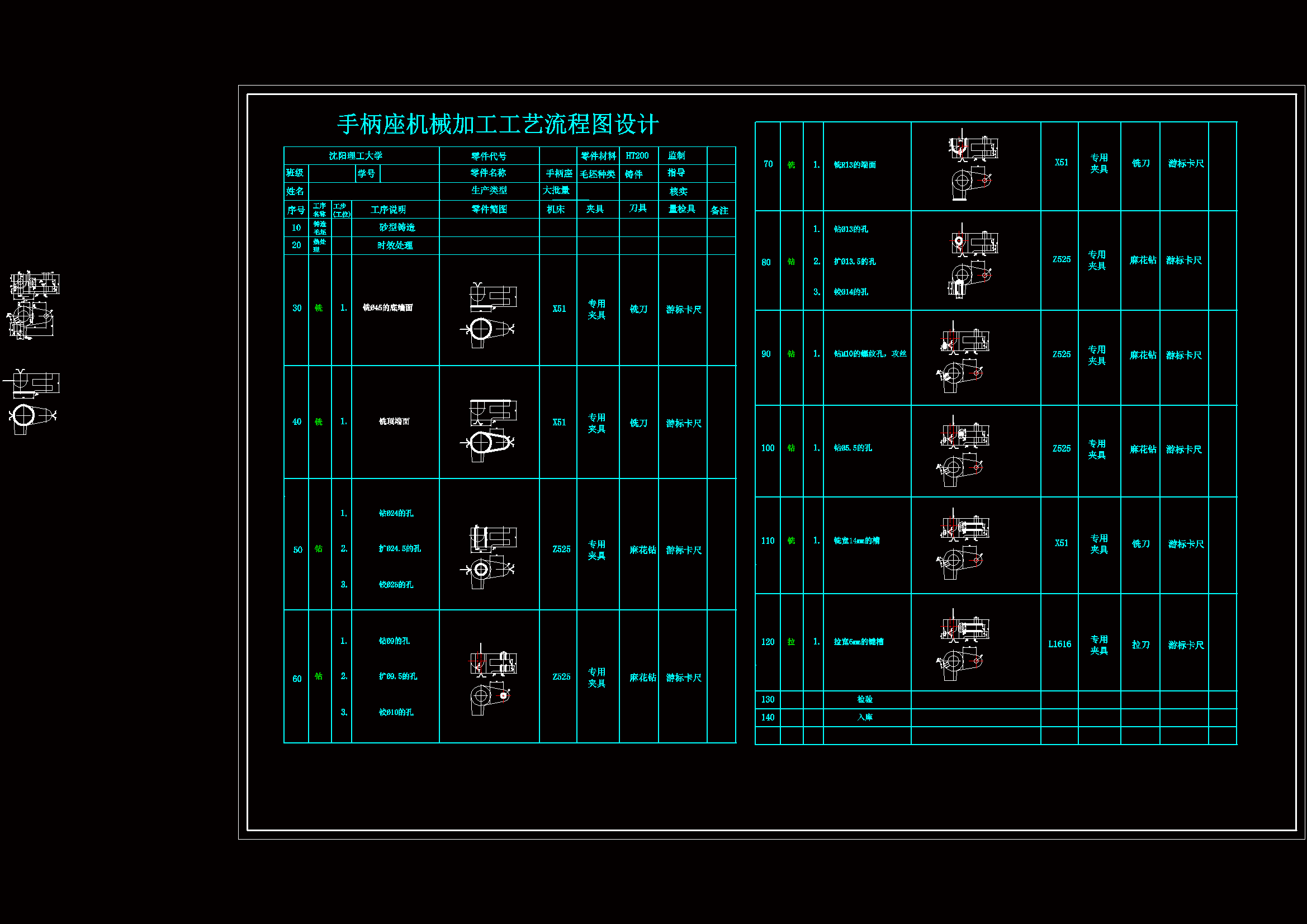

工艺流程图1张

机械加工检验卡片1张

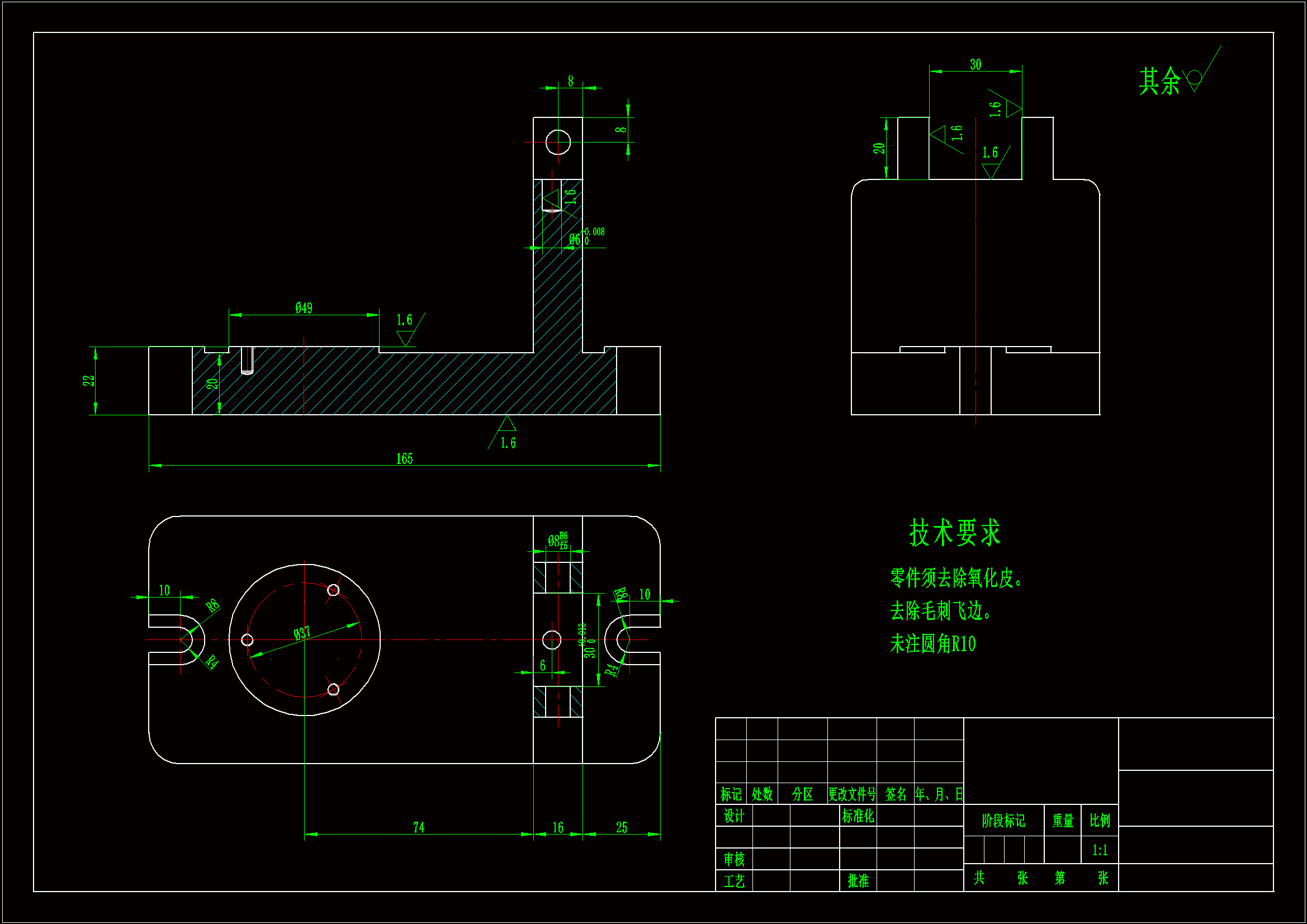

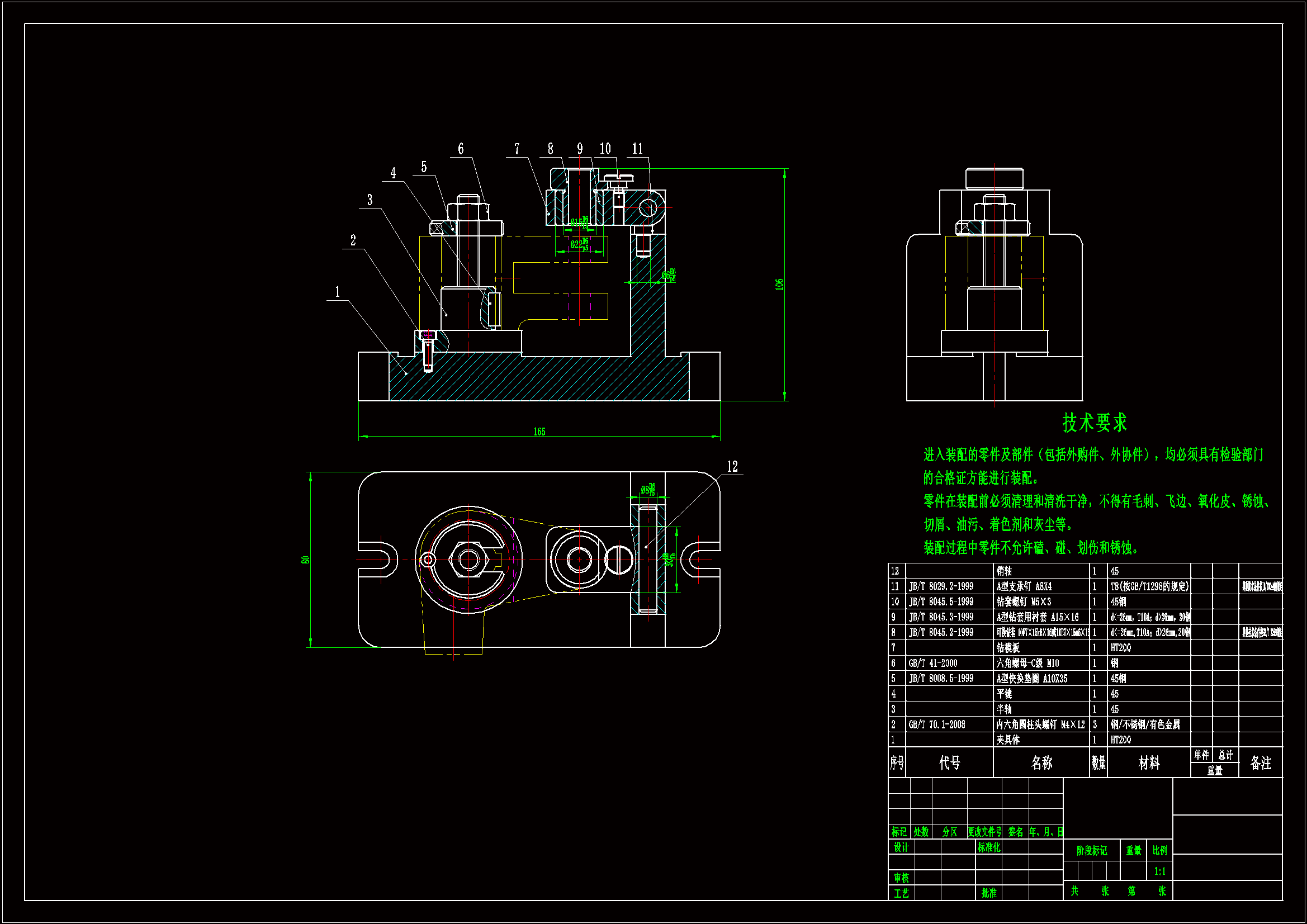

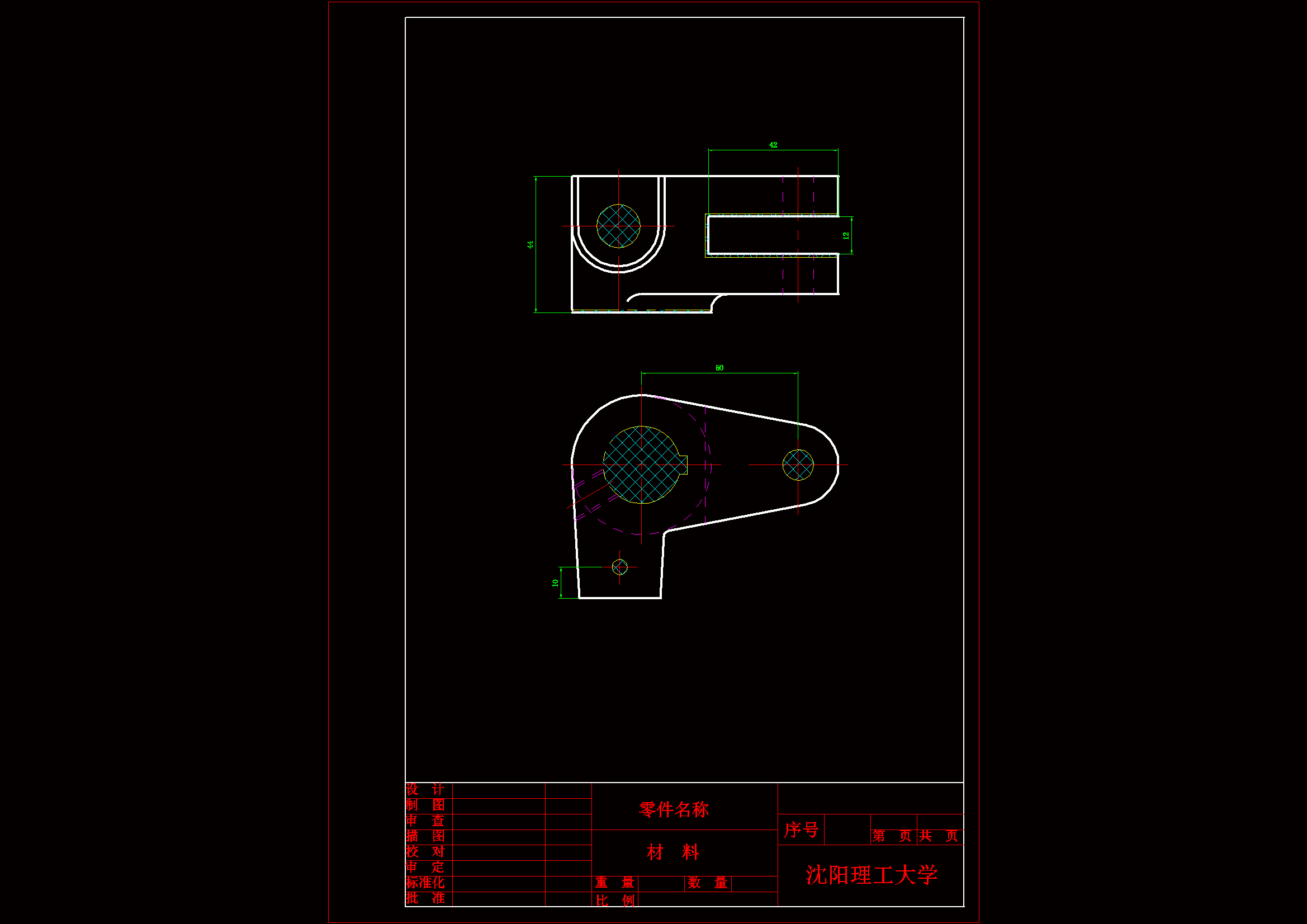

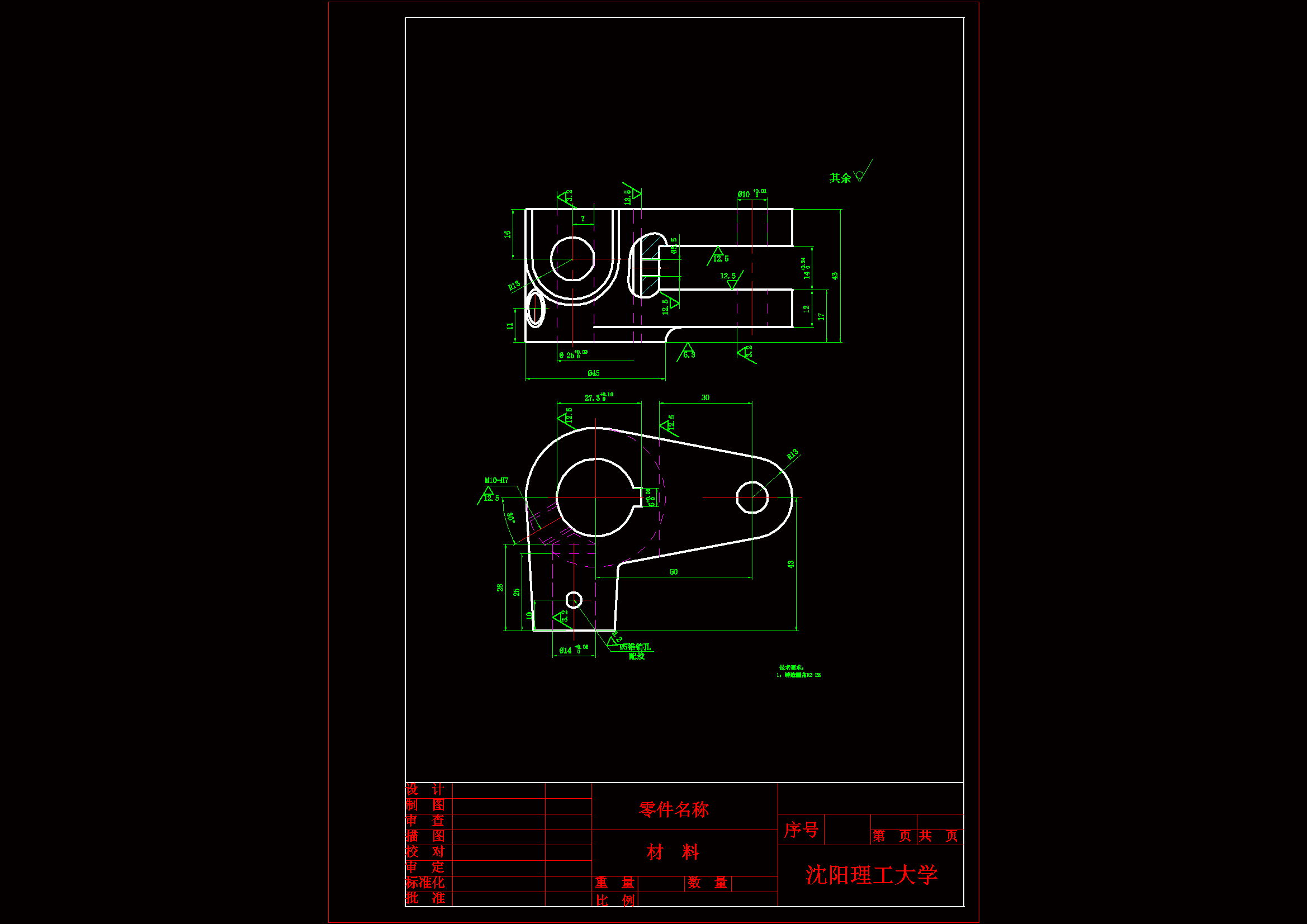

CAD版本图纸，共4张

摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

手柄座加工工艺规程及其夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

目录

摘  要2

ABSTRCT3

序   言1

一.零件的工艺分析2

二 .工艺规程的设计4

2.1确定毛坯的的制造形式4

2.2基准的选择4

2.3制订工艺路线6

2.4机械加工余量、工序尺寸及毛坯尺寸的确定7

2.5确定切削用量及基本工时8

三.专用夹具设计15

3.1定位方案15

3.2 定位原件的选择与设计16

3.2.1 常见定位方式及定位元件16

3.3 压紧原件的选择与设计19

3.4 钻套类型的选择与设计20

3.5切削力和夹紧力的计算26

3.6定位误差分析27

3.7夹具设计及操作的简要说明27

总    结28

致   谢29

参 考 文 献30
