K1079-传动轴加工工艺规程及铣宽12键槽夹具设计【含SW三维图】 下载积分：400　资料编号： K1079

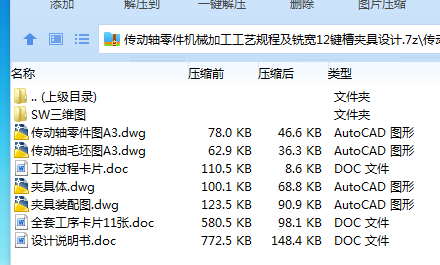

作品包括:

Word版说明书1份，共30页，约10000字

工序卡11张

工艺过程卡1张

CAD版本图纸，共4张

SW三维图一套

摘要

设计内容传动轴零件机械加工工艺规程及夹具设计。通过对任务书的解读，内容有加工工艺规程，专用夹具两部分。在掌握零件作用以及对其进行分析的基础上，完成了这两部分的设计内容。

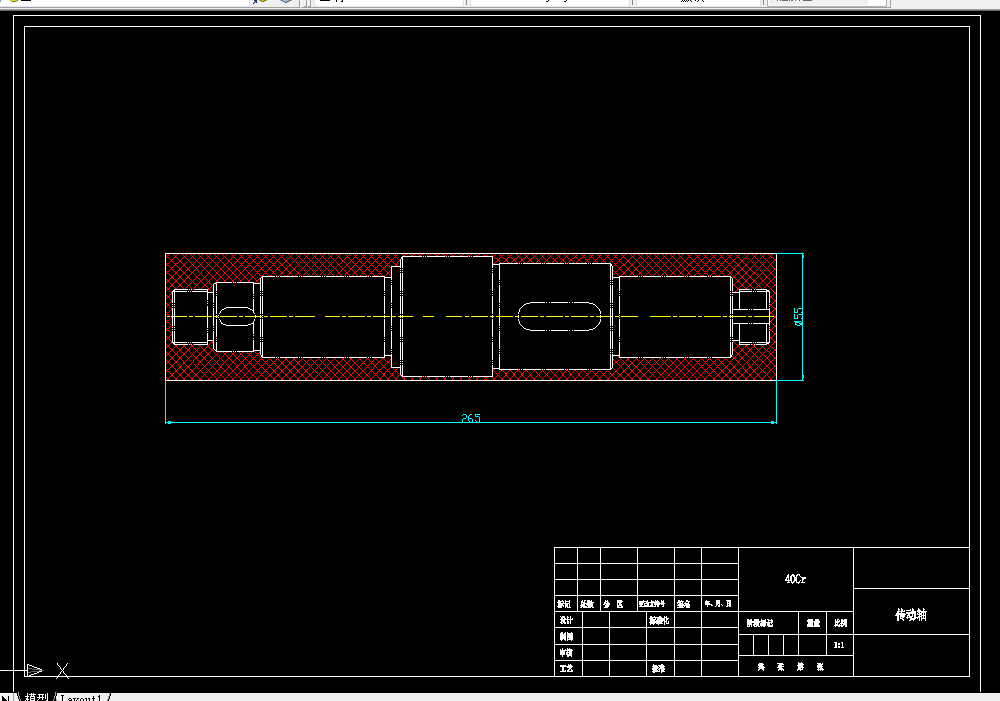

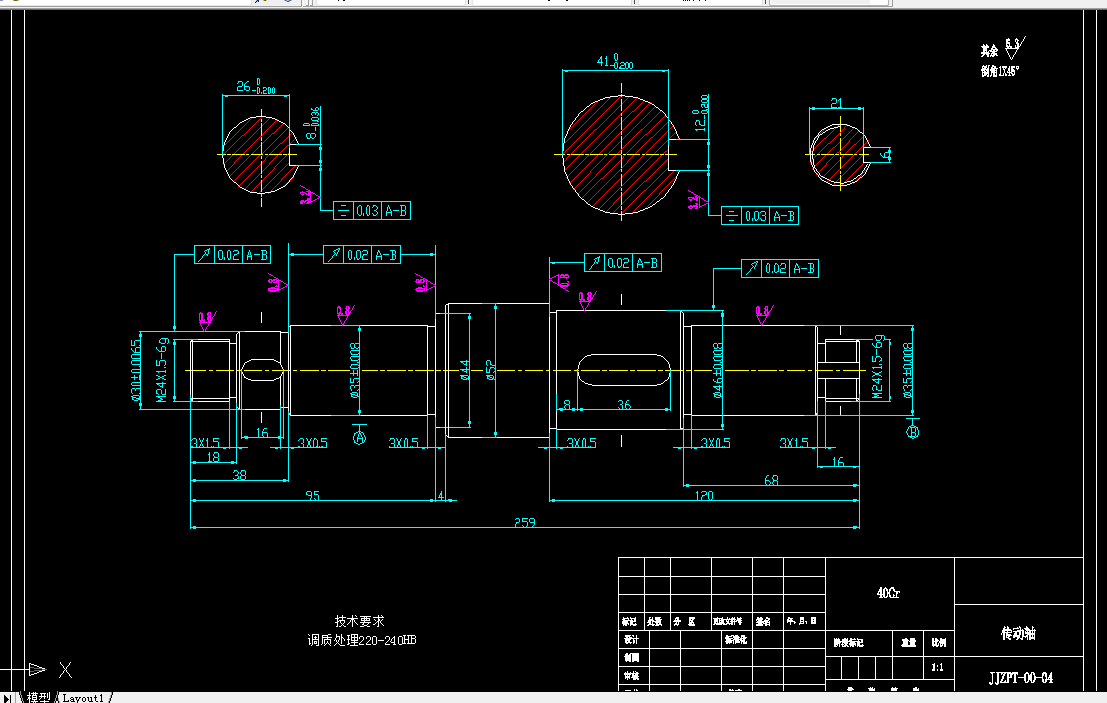

在进行设计之前，对机床专用夹具部分的内容进行了了解和掌握。对零件传动轴的零件图进行了分析，知晓该传动轴的作用是传递相关的运动和动力，因为零件在工作中承受的载荷不是很大，工作相对平稳，其材料是常见40Cr，并经热处理。编写了加工工艺路线，填写过程卡还有工序卡，对其中相应切削数据进行计算。完成了零件毛坯图的绘制，坯料用热轧圆钢。

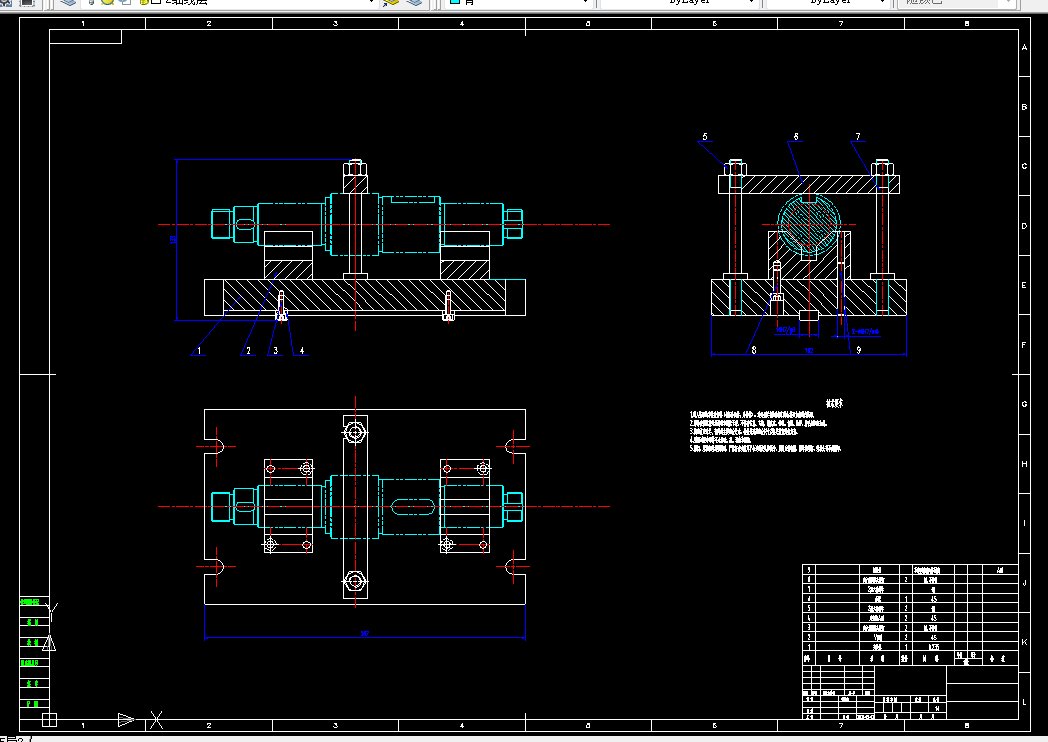

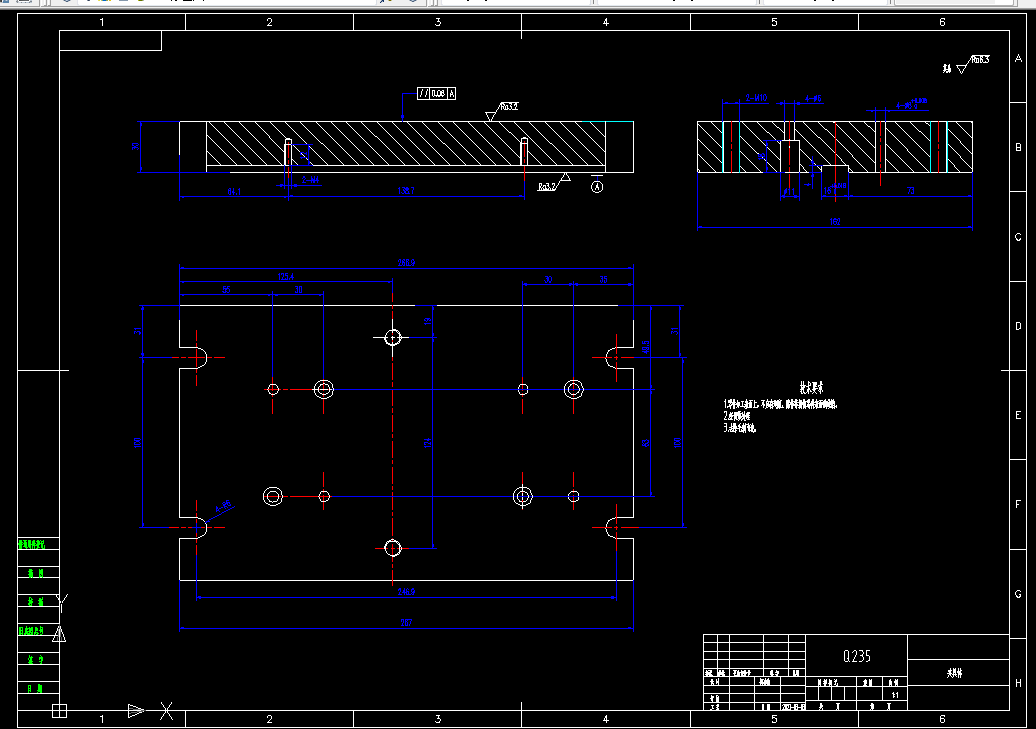

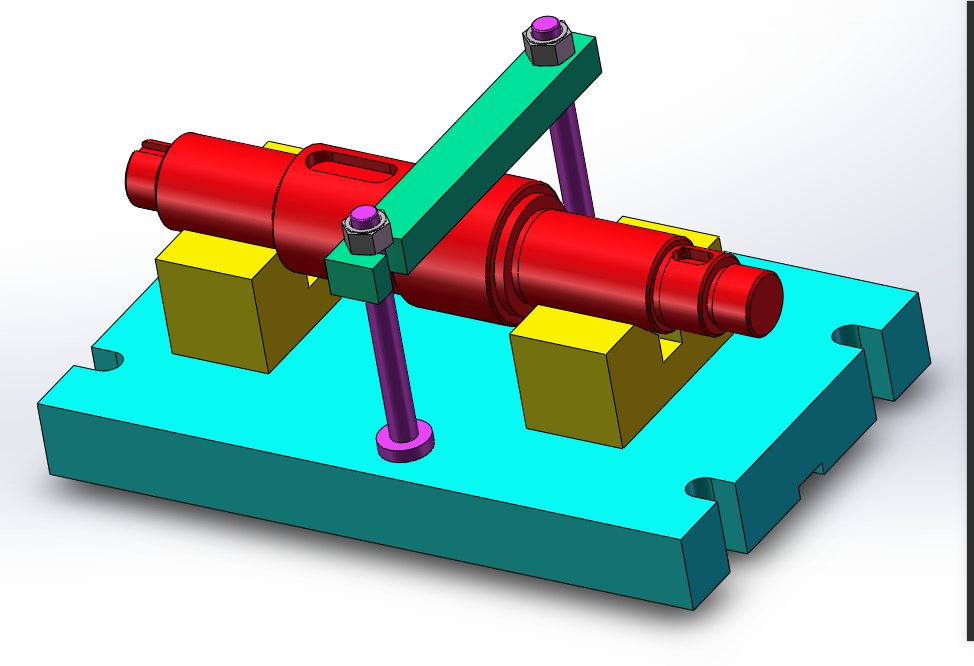

本次设计的专用夹具是为加工宽12mm，长36mm键槽而进行的。采用立式铣床进行加工。在明确定位原理的基础上，完成零件定位方案的设计；选择了定位元件；完成夹紧方案的设计；选择了夹紧元件。还对对刀块铣削力等。

关键词：传动轴、加工工艺、宽12mm，长36mm键槽、夹具、立式铣床

目  录

摘要I

第一章  传动轴零件结构分析1

1.1  零件的作用1

1.2  零件的组成表面1

1.3  零件的加工要求及形位公差2

1.3.1  零件的加工要求2

1.3.2  零件的形位公差2

第二章  机械加工工艺规程设计3

2.1  机械加工工艺规程概述3

2.2  零件生产类型、材料、制造形式及热处理3

2.2.1  零件的生产类型3

2.2.2  零件的材料3

2.2.3  零件的制造形式3

2.2.4  零件的热处理3

2.3  零件的毛坯图3

2.4  零件加工基准的选择4

2.5  零件加工工艺路线的设计4

2.6  零件加工装备、装夹方案、刀具及量具的选择5

2.7  零件加工余量的确定5

2.8  零件切削用量及基本工时的计算8

第三章  铣12mm键槽专用铣床夹具设计22

3.1定位基准的选择22

3.2定位误差分析22

3.3切削力及夹紧力的计算23

3.4夹紧元件及动力装置的确定24

3.5 夹具设计及操作的简要说明24

结论25

致谢26

参考文献27
