K1088-CA6140车床手柄座[831015]工艺及钻φ14H7夹具设计【含Proe三维】 下载积分：50　资料编号： K1088

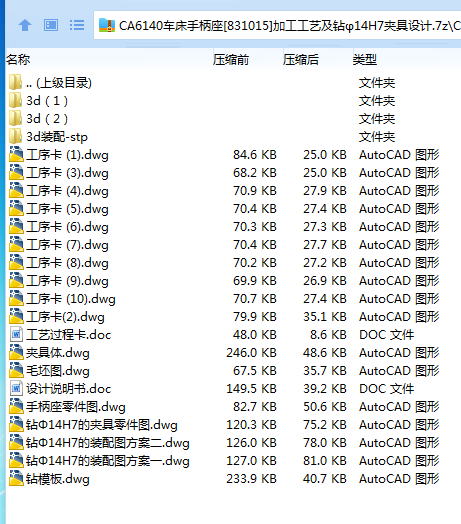

作品包括:

Word版说明书1份，共15页，约6200字

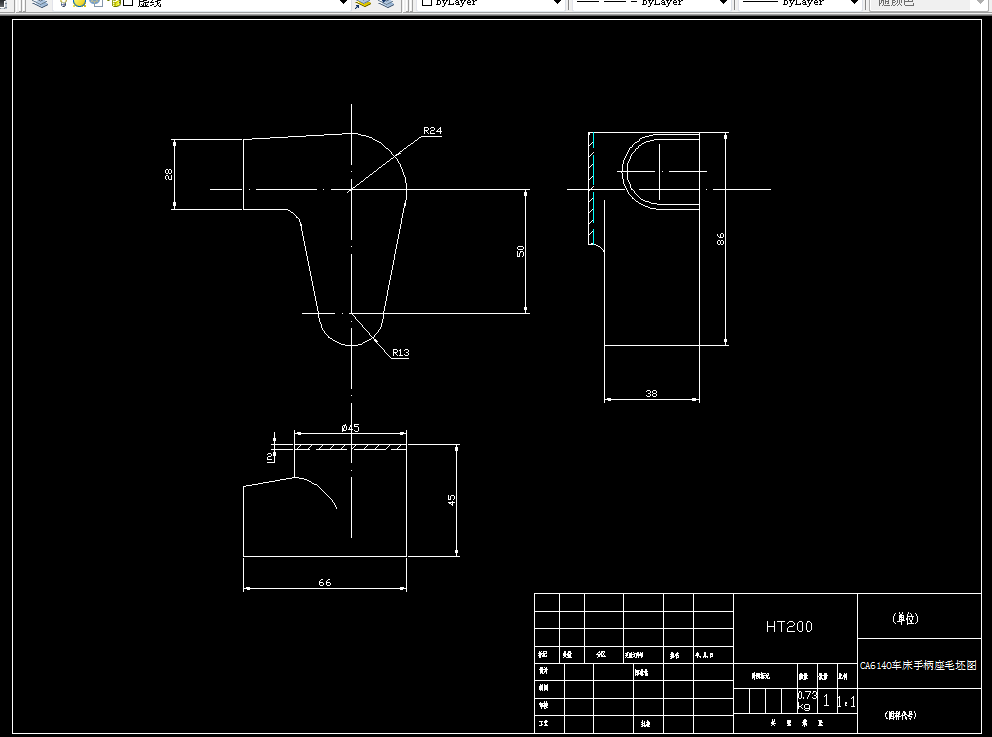

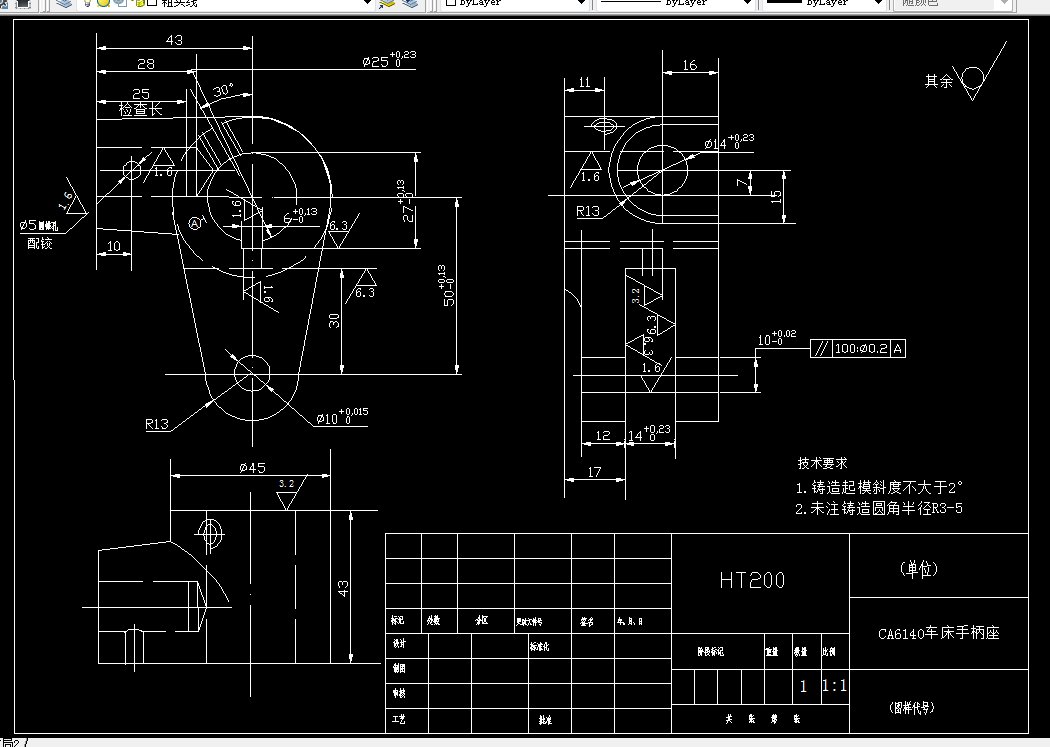

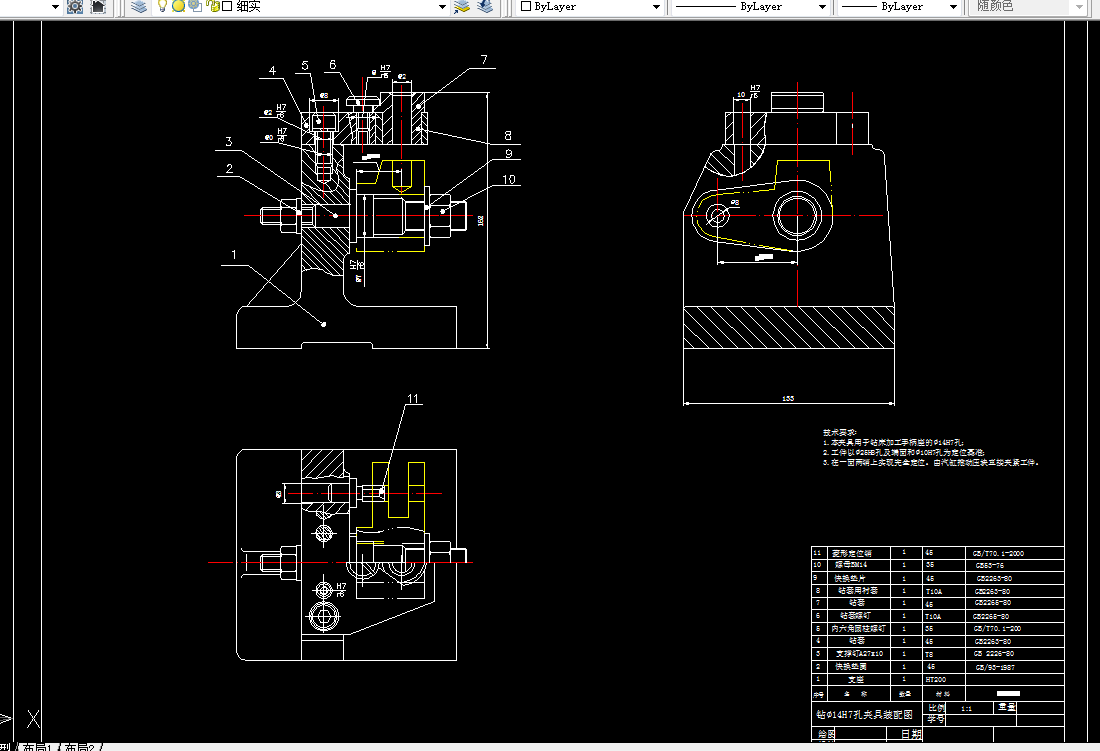

工序卡10张

工艺过程卡1张

CAD图纸，共3张

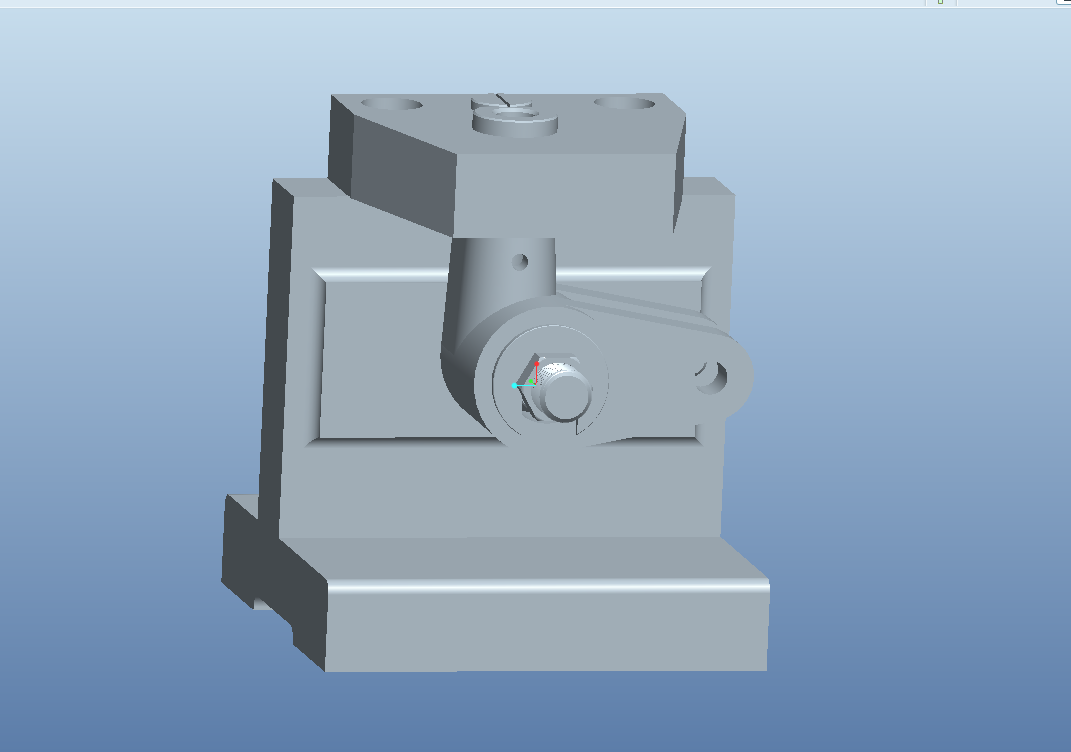

Proe三维图一套

目录

摘要1

第一章 零件的分析3

1.1零件的作用3

1.2零件的工艺分析3

1.2.1孔的加工3

1.2.2面的加工3

1.2.3槽的加工3

1.2.4螺纹孔的加工3

第二章 工艺规划设计4

2.1毛坯的制造形式4

2.2基面的选择4

2.2.1粗基准的选择4

2.2.2精基准的选择4

2.3工艺路线的拟定4

2.3.1工艺路线方案一4

2.3.2工艺路线方案二5

2.3.3工艺方案的比较与分析5

2.3.4工艺方案的确定6

2.4毛坯尺寸及其加工余量的确定7

3.4.1φ45mm圆柱两端面毛坯尺寸及加工余量计算7

2.5确定各工序切削用量及基本工时（钻扩铰φ14H7mm孔与钻φ5mm圆锥孔）8

第三章 夹具设计10

3.1定位方案的确定10

3.1.1工序要求10

3.1.3定位误差分析11

3.1.4定位元件的型号和安装方式11

3.2夹紧方案的确定11

3.2.1夹紧装置的设计11

3.2.2切削力及夹紧力的计算12

3.2.3夹具的操作及维护13

小 结14

参考文献15
