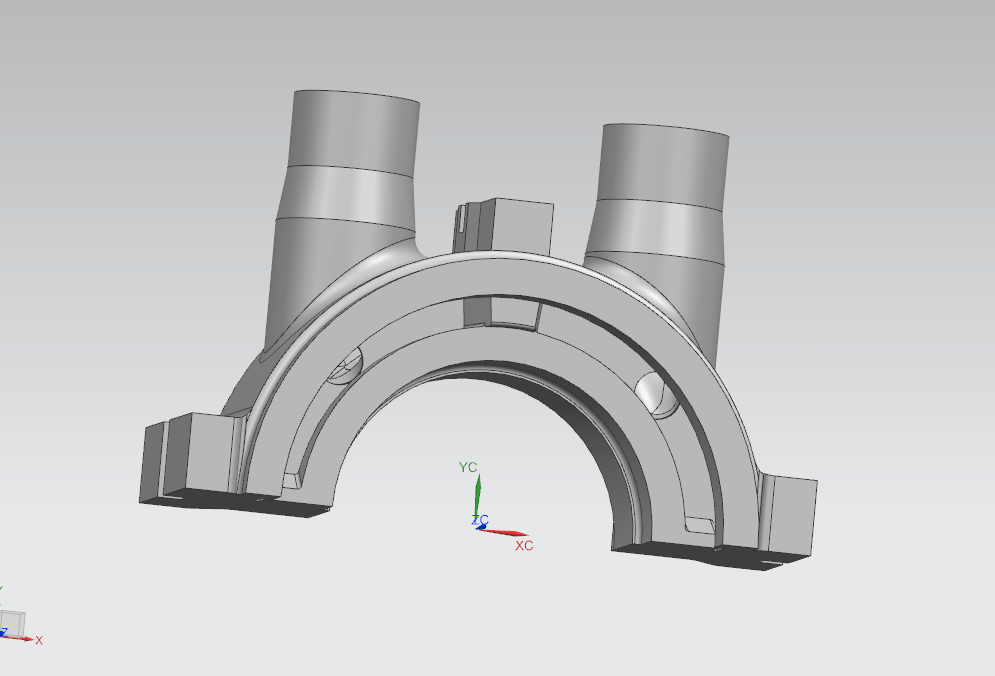

K1090-CA6140车床拨叉[831005]工艺及粗铣8槽夹具设计 下载积分：150　资料编号： K1090

作品包括:

Word版说明书1份，共31页，约11000字

工序卡1张

工艺过程卡1张

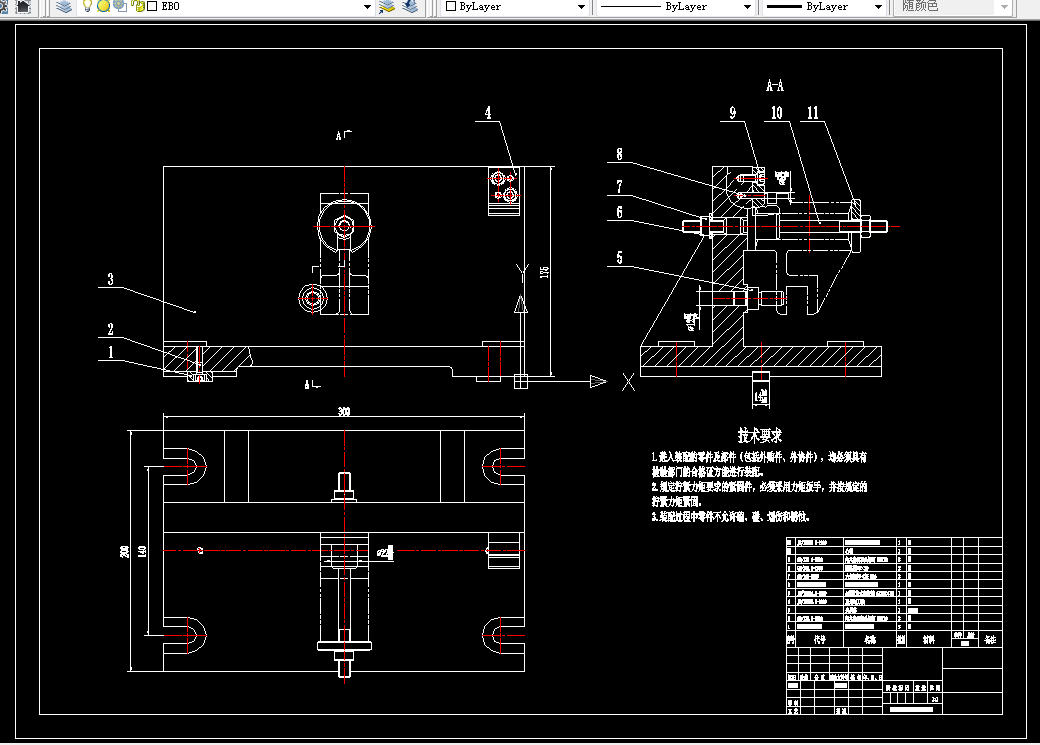

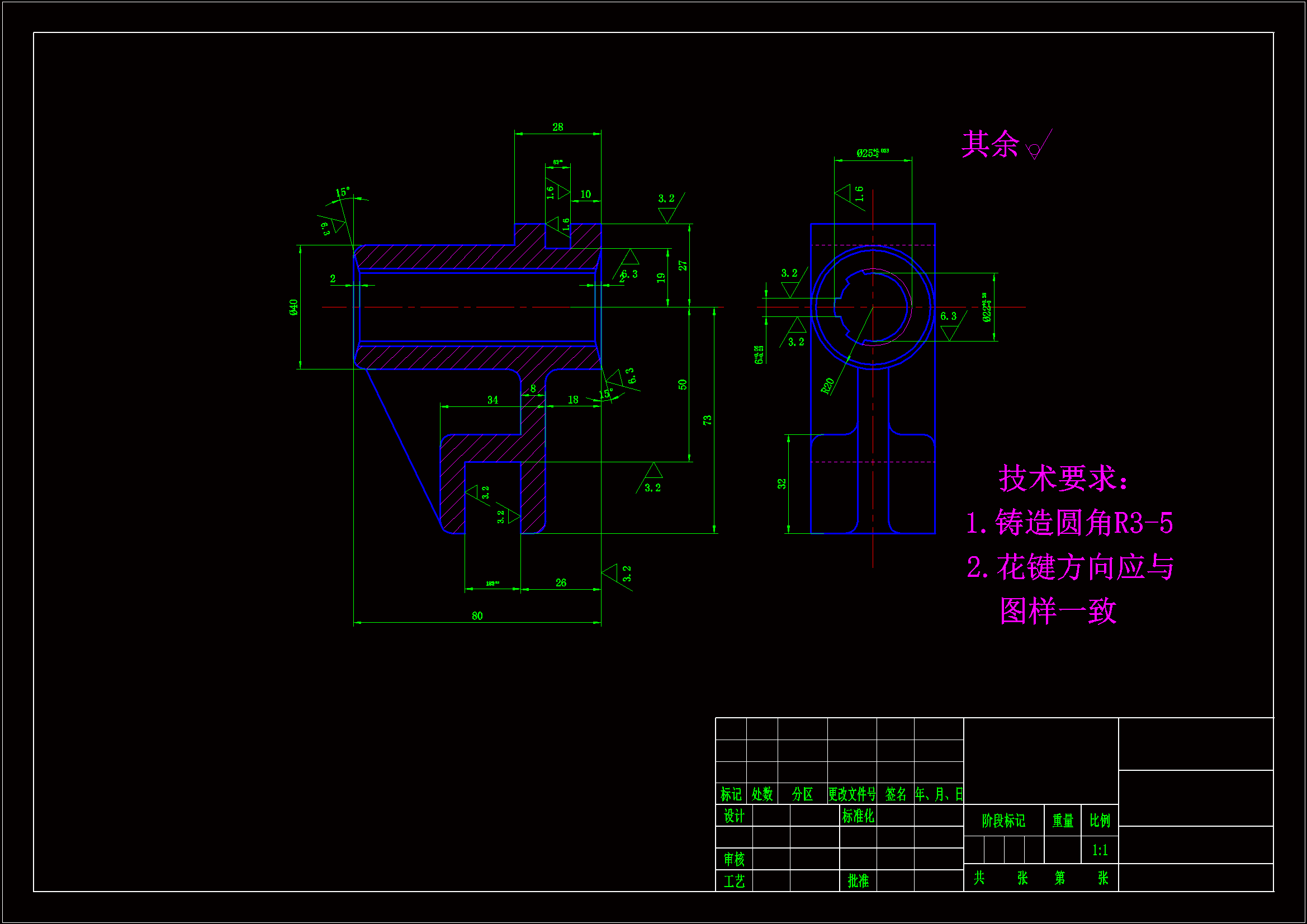

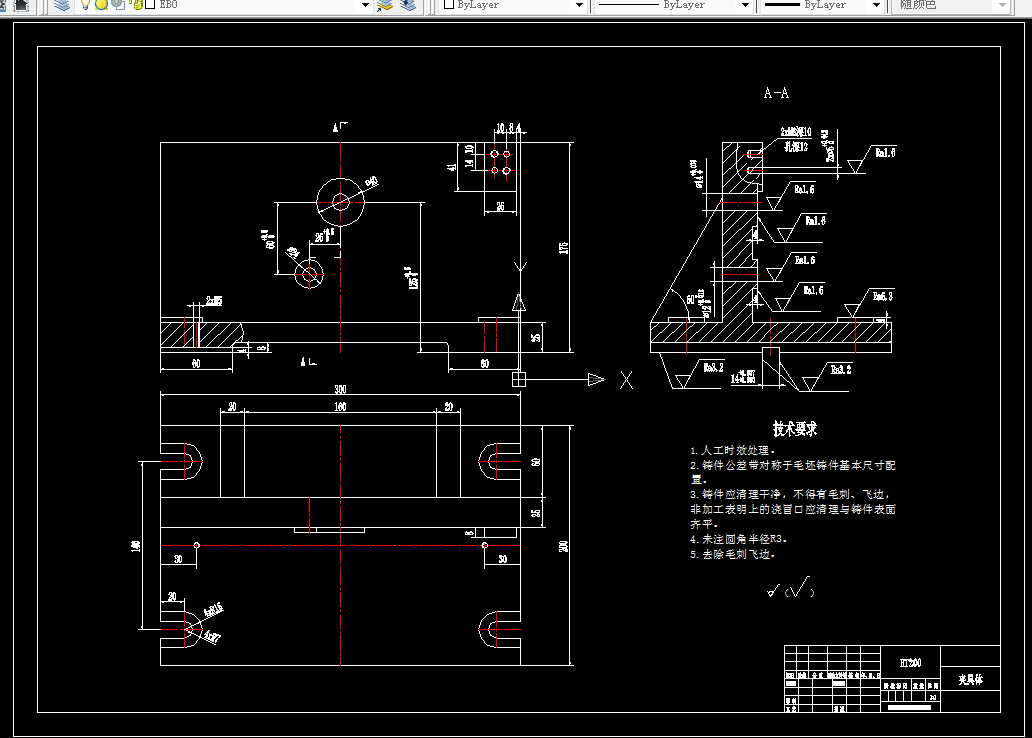

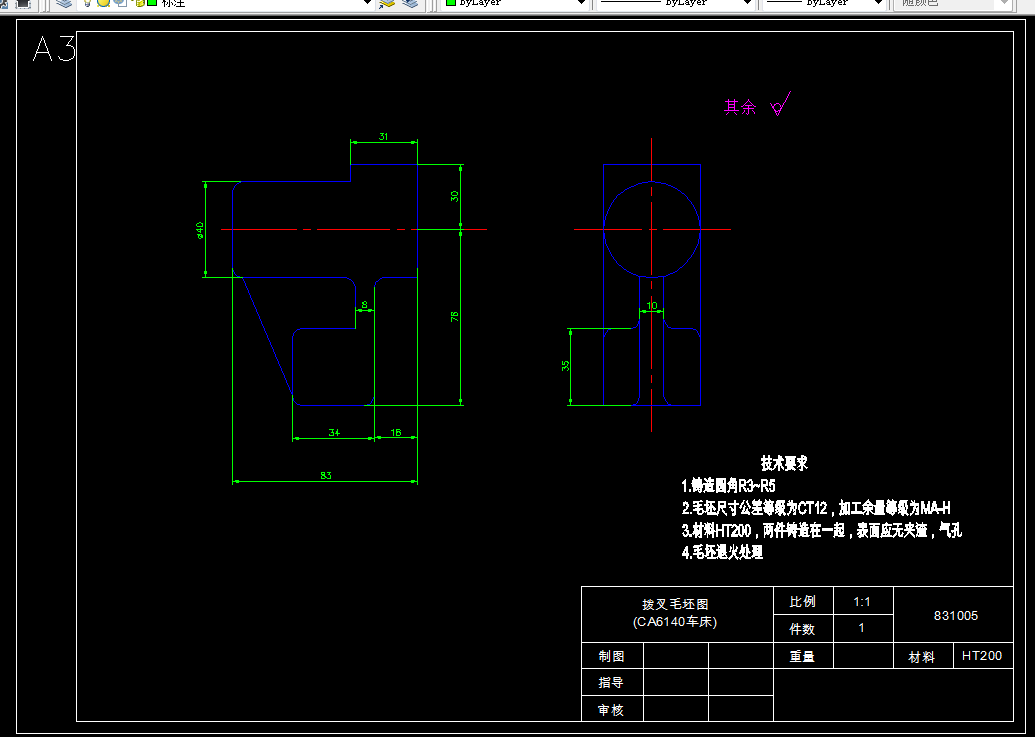

CAD图纸，共4张

摘  要

此次设计是对C6140车床831005拨叉零件加工工艺和夹具设计，其零件为铸造件，具有体积小、形状复杂的特点。在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见。夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。本次设计的是拨叉零件的专用夹具。专用夹具是指专为某一工件的某道工序而专门设计的夹具。其特点是结构紧凑，操作迅速、方便、省力，可以保证较高的加工精度和生产效率，但设计制造周期较长、制造费用也较高。当产品变更时，夹具将由于无法再使用而报废，一般适用于产品固定且批量较大的生产中。

关键词：拨叉；工艺；定位基准；夹具设计；

目录

摘  要 1

ABSTRACT 1

第1章 绪论 1

1.1 本课题的研究内容和意义 1

1.2 国内外的发展概况 1

1.3 本课题应达到的要求 1

第2章 零件分析 3

2.1零件功用分析 3

2.2零件结构分析 3

2.3零件技术要求分析 4

第3章 零件工艺分析 5

3.1表面加工方法的确定 5

3.2确定毛坯的类型及制造方法 5

3.3机械加工余量、工艺尺寸及毛坯尺寸的确定 5

第4章 拟定零件机械加工工艺路线 7

4.1定位基准的选择 7

4.2拟定零件的工艺路线 7

4.3选择工艺装备 8

4.4确定切削用量及基本工时的计算 8

第5章 粗铣8槽专用夹具设计 11

5.1明确夹具设计任务(问题的提出) 11

5.2确定夹具设计方案，绘制结构示意图 11

5.2.1确定工件的定位方式及定位元件的结构 11

5.2.2确定工件的夹紧方式，选择合适的夹紧机构 11

5.2.3确定刀具的对刀、导向方式，选择对刀、导向元件 13

5.2.4确定其他元件或装置结构形式 15

5.2.5绘制结构示意图，标注出主要的尺寸公差和技术要求 16

5.2.6夹具精度的分析计算 16

5.2.8绘制结构示意图(草图) 18

5.3绘制夹具装配图 18

5.6夹具的经济概算 20

第6章 本设计所涉及到的法律、规范和标准 21

第7章 本设计对环境、健康和社会的影响 22

结论 24

设计小结 25

致谢 26

参考文献 27
